Le nouveau mousse se lance dans "La Bretagne" 1/80 (ALTAYA) par dede_bo

J'ai parcouru en "diagonal", j'ai la photo idéale pour ce que je dois faire.
Vraiment Ekis ...

T'es "papa big boss! "

Full respect !

Bonsoir les amis,

Voici un état d'avancement relatif à la proue. Avec tous les déboires !
Je suis certains que vous allez dire que c'est mauvais, il faut tout enlever et recommencer !

J'ai déjà recommencé 6x.  C'est le meilleur résultat que j'arrive.
Je n'arrive pas à faire mieux.





C'est très loin d'être top ...


J'ai placé le taillemer en "blanc"





Si je dois me côté pour cet exercice : 6/10 mais pas plus.

Voilà ...

J'ai bien lu l'article d'Ekis (que je salue au passage).

Bonne soirée

Et bien, tu es suffisamment objectif pour ne pas en rajouter. Déjà, tu as eu le courage de recommencer, ce qui est vraiment une bonne chose. :)

Trois questions sur ce que tu montres :
- pourquoi avoir positionné (collé) une baguette fine à la place de la quille elle-même qui doit ressortir certainement plus (une baguette de 6x6 ou quelque chose d'approchant) ?
- ton taille mer vient s'incruster dans tes virures, tu devras creuser pour qu'il s'insère au niveau du contreplaqué de la fausse quille : on est d'accord ?
- à quoi sert l'encoche au bout du taille mer ?

Bien le bonjour

l'encoche au bout du  taillemer est un trait de jupiter qui permet de positonner correctement la piece suivante et de la fixer

tu t'es pas trop mal debruoille

comme dit EKIS il faut monter les virures puis incruster le taillemer qui se colle sur la quille

Bonjour à tous,

Attn Ekis:

Ekis a écrit:

Trois questions sur ce que tu montres :
- pourquoi avoir positionné (collé) une baguette fine à la place de la quille elle-même qui doit ressortir certainement plus (une baguette de 6x6 ou quelque chose d'approchant) ?
- ton taille mer vient s'incruster dans tes virures, tu devras creuser pour qu'il s'insère au niveau du contreplaqué de la fausse quille : on est d'accord ?
- à quoi sert l'encoche au bout du taille mer ?

Réponses à tes questions:

1°) pourquoi avoir positionné (collé) une baguette fine à la place de la quille elle-même ...

Réponse: Altaya demande de placer des baguettes sur toute la quille



2°) ton taille mer vient s'incruster dans tes virures, tu devras creuser ....

Réponse: oui






3°) à quoi sert l'encoche au bout du taille mer ?

Il y a plusieurs pièces à assembler. Ces encoches permettent de les assembler plus facilement








J'espère répondre à tes questions

Oui, ça répond parfaitement !
Donc, pour ton montage, la fausse quille est faite de plusieurs pièces, dont une extrémité vient se positionner dans l'encoche en bas du taille mer. Bon, ben, y a plus qu'à tailler la bonne courbe une fois que tes virures seront toutes posées.

Ekis,

T'as tout compris !



     Bravo !

Bonjour André
C'est plus clair avec ces photos de la notice.

Un point qui peut t'aider, sur la photo 71n, on voit qu'il place une baguette en prolongement de la quille (Cercle rouge)



Du coup, cela peut t’éviter de courber autant les baguettes, et au final tu n'aura plus le "trou"
sous le taille mer



Bon courage, pour la suite.

Bonsoir,

Merci de l'info, je ne l'avais pas vu. Bon à savoir !

Bien à toi

Bonjour les amis,

J'ai commencé le fascicule 55 et ici, on ne parle pas de coque mais plus tôt d'ornement floral.
Bonne idée ... de penser à autre chose !

Donc,


Prenons notre ornement et ma bouteille de bitume de Judee.





Après avoir mis le bitûme et retirer le trop plein





Voilà le résultat (attention, ce n'est pas la lumière du jour)

Passons au corsé de l'histoire : La peinture !

Vu la difficulté, je me suis pas posé de question... je sors l'artillerie lourde !



La loupe lumineuse 8x

Yapluska !


Alors au boulot....



Après 1h 30 de travail dans un calme à énerver un groupe d'ange, une retouche par ci, une retouche par là ...



Voici le résultat final !

Pas peu fier !
Je peux faire mon gros cou !

Je suis le meilleur .... ZERO défaut !

Oui Bravo très bien la peinture!!!

Bonjour, Superbe travail d’une très grande finesse , mais n’est ce pas dangereux d’énerver un groupe d’anges ( expression Belge?)
Amicalement Georges

Merci à tous les 2

ATTN Geo31:

J'ai trouvé l'astuce pour ne pas les énerver : Je leur paie une bière Belge tout fraîche !

Oui bien réussi ta peinture bravo
In conseil enduit la pièce d’un vernis pour éviter d’endommagé la peinture en la plaçant d’expérience j’ai eu des soucis dans le passer avec ce genre de pièces

dede_bo a écrit:

Merci à tous les 2

ATTN Geo31:

J'ai trouvé l'astuce pour ne pas les énerver : Je leur paie une bière Belge tout fraîche !

si tu passes un jour à liège je t'offre une bonne bonne trappiste bien de chez nous.

chouette boulot

Bonsoir André ,beau travail,

Amicalement Michel

Bonsoir à tous,
Grand merci de ces mots si gentils. C'est bon pour le moral.
Qui est plus tôt morause avec le temps qui court.

Pour ce qui concerne le vernis .... Bonne idée.
Je n'y ai pas pensé.

Merci pour le truc & astuce

Bonjour
Nickel le travail de peinture.
La précision est au rendez-vous !

BRAVO !!!

Bonjour les amis,

Cela faisait longtemps... La construction continue gentiment.
C'est loin d'être fini.

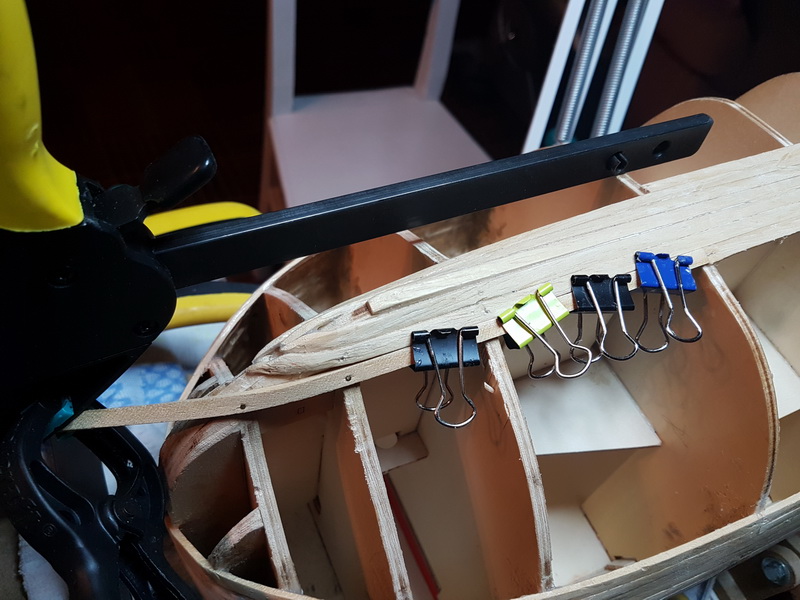

Mais voici quelques photos du montage. J'ai très difficile à construire la proue.
Pour chaque baguette colée, j'en ai jeté au préalable entre 3 et 5.

Soit c'est horrible, soit je le casse... et vous allez voir c'est loin d'être parfait.















Je ne sais pas comment vous faites mais c'est le mieux à quoi j'arrive à faire



Par contre, la poupe, cela va tout seul !

Voilà l'état d'avancement de la bête.

Oui, tu as raison, la proue n'est pas terrible. Mais ça avance ! :)

Tes baguettes
-tu les découpes à la longueur, tu formes la pointe à la proue, tu effectues un brochetage, tu fais un biseau sur les tranches ?
-tu les trempes dans quelque chose (eau ou alcool) ?
-tu les formes avec un fer à cintrer ?
-tu les laisses sécher sur la coque en maintenant avec des pinces et serre-joints ?
-une fois sèches, tu les colles sur les couples (sans oublier la tranche qui va coller à la virure précédente) ?
-tu passes un très léger coup de lime sur la jointure, pour boucher avec la sciure en poussière, la micro fissure entre les 2 dernières virures ?

Bonjour, faire la partie avant de la coque n'est jamais simple, surtout sur un modèle avec une courbure aussi prononcée. Donc, ne pas se décourager. Bonne suite...

C'est quand même du beau boulot.
JPG

Bonjour Dédé

  Pour la proue ,qui n'est pas facile à traiter, tu connais la marche à suivre ...:
 -D'abord effiler avec un petit rabot la partie de la  virure qui va recouvrir la partie courbe de l'avant du navire,la présenter sur la coque pour vérifier  que l'effilage est correct ,si oui biseauter avec le rabot la tranche de la virure pour qu'elle s'applique bien contre celle qui est déjà posée..

  -faire tremper cette virure ainsi préparée dans de l'eau très chaude pendant 10à 15 minutes

  -avec une cintreuse éléctrique courber comme il convient cette virure

  - la présenter sur la coque pour vérifier qu'elle épouse bien la forme à couvrir,si non faire les ajustements nécessaires...

 Si tout va bien la coller en la maintenant avec des punaises à tableau, des pinces, des petits serre joints...

 Si tu respectes scrupuleusement cette procédure tu n'auras pas de difficultés à border  ta proue

 Encore un petit effort...!!
