Frégate Hermione (Artesania Latina 1/89°) de Nico3317

Bonsoir et bravo pour cette coque simplement parfaite !!
C'est une oeuvre d'art à elle seule !!!
Vous pouvez passer au modèle suivant !!!

Comme Djodjo avec  .Amicalement Michel

Bonsoir
Je suis depuis le début ta présentation avec beaucoup de plaisir . Ta coque est vraiment superbe avec un fini qui donnerait presque envie de laisser le bois naturel tellement c'est beau. Felicitation
Amicalement Georges

Franchement superbe!!!
C'est une très belle coque que tu présentes là....les courbes sont vraiment belles.
Bonne continuation!

Bonjour

Comme les copains, superbe coque
Zéro défaut

:bravo...:Superbe cette belle coque, quel travail toutes ces virures !
Bonne continuation.

Bonjour
 Cette coque est parfaitement réussie parceque notre ami Nico s'est appliqué à travailler chaque virure en la brochetant convenablement et en cintrant bien à la proue..Que ceux qui sont en train de border  leur coque s'inspire de ce magnifique travail !!

Merci beaucoup pour ces compliments

Merci beaucoup


Merci Beaucoup, en effet le coté naturel aurait son charme mais je tiens représenter au plus près la réplique actuelle.


Merci pour ces compliments


Merci mais des défauts il y en a toujours


Merci beaucoup


Merci, c'est en effet beaucoup de travail


Merci beaucoup de me citer en exemple, Ce travail est le fruit de beaucoup de patience avec beaucoup d'attention pour ne pas bâcler chaque étape pour réussir la pose des virures.



toutes ces éloges me touchent particulièrement et c'est très motivant pour la suite. Je précise toutefois que c'est mon deuxième bateau et que c'est la première fois que j'utilise la technique du brochetage.
Il est vrai que je n'ai pas vraiment détaillé la manière dont je m'y suis pris pour réaliser cette coque. J'aurai pu le faire et je vais tenter pour la suite de détailler un peu plus mon travail. Pour résumer, j'ai posé alternativement une bordée à babord et une à tribord. toutes les 2 bordées, je recalculais les différentes largeurs de virure à obtenir à chaque couple. Avec un gabarit de forme, j'ai minutieusement déterminer la courbure de chaque virure en poupe et en proue. J'ai du me fabriquer un nouvel outil pour virer longitudinalement les virures lorsque cela s'imposait. Je vous poste cet outil.

début du perçage des sabords

Bonjour,
     je m'associe à toutes les éloges faite sur cette coque magistralement réalisée. C'est un louable choix que de la peindre aux couleurs préconisées. Mais aussi on voit que même à cette échelle du 89 éme, le bois naturel, en choisissant les essences adéquates ébène, poirier et autres bois clairs, cette maquette traitée comme ici avec ce savoir faire,dans un autre style serait également magnifique.

Magellan a écrit:

Bonjour,
     je m'associe à toutes les éloges faite sur cette coque magistralement réalisée. C'est un louable choix que de la peindre aux couleurs préconisées. Mais aussi on voit que même à cette échelle du 89 éme, le bois naturel, en choisissant les essences adéquates ébène, poirier et autres bois clairs, cette maquette traitée comme ici avec ce faire,dans un autre style serait également magnifique.

Bonjour, merci beaucoup, je comprends et accepte tout à fait les avis des uns et des autres. moi même amoureux du bois de part mon métier comme menuisier d'agencement nautique, J'ai juste pris plaisir à réussir cette coque en utilisant pour la première fois le brochetage des virures. En effet à cette échelle, on peut apporter un fait effet de réalisme et un beau rendu.
Nicolas

Juste bravo !
Tu as pris le temps sur chaque virure, sur l'ajustement de la quille, de l'étrave et du château : tu as un superbe résultat !!
La découpe des sabords n'est pas en reste non plus.
Avec la rigueur et l'attention que tu as, ça promet une Hermione parfaite...

Ekis a écrit:

Juste bravo !
Tu as pris le temps sur chaque virure, sur l'ajustement de la quille, de l'étrave et du château : tu as un superbe résultat !!
La découpe des sabords n'est pas en reste non plus.
Avec la rigueur et l'attention que tu as, ça promet une Hermione parfaite...

Merci beaucoup pour ces compliments
bonne soirée
nicolas

Ben tout est déjà dit et redit sur cette superbe coque. Alors simplement bravo et vite la suite qu’on continue à se régaler.
Nico, tu peux en dire plus sur l’outillage présente ci-avant ?

Yves31 a écrit:

Ben tout est déjà dit et redit sur cette superbe coque. Alors simplement bravo et vite la suite qu’on continue à se régaler.
Nico, tu peux en dire plus sur l’outillage présente ci-avant ?

he oui quoi de  +

Yves31 a écrit:

Ben tout est déjà dit et redit sur cette superbe coque. Alors simplement bravo et vite la suite qu’on continue à se régaler.
Nico, tu peux en dire plus sur l’outillage présente ci-avant ?

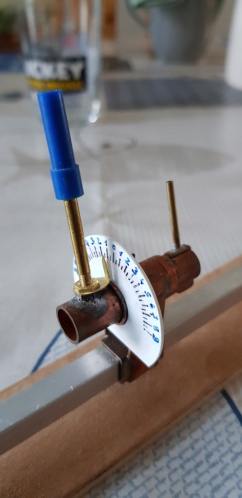

Bonjour Yves, bien entendu je vais t'en dire plus sur cet outillage que j'ai inventé. le principe est de bloquer une baguette à un bout et selon le besoin de la distance, la faire tourner d'un sens ou d'un autre afin de la vrier. le chariot principal de cet outillage peut se déplacer sur un carré en alu et sur une longueur maxi de 20 cms. ensuite ce chariot est composé de 2 morceaux de tube cuivre, 8 et 10 mm qui sont emboité l'un dans l'autre. l'un, le 10mm est fixe sur le chariot et l'autre, le 8 mm est libre. pour le blocage de ces 2 tubes j'ai une vis BTR de chaque coté. En bout de mon tube de 8 mm j'ai installé une fourche amovible qui me permet de bloquer la baguette dans le tube qui tournera.
voilà, je sais pas si je m'exprime bien mais besoin je peux réaliser une vidéo montrant le fonctionnement.
Je poste quelques photos plus détaillées.

Bonsoir Nicolas

Magnifique coque,beau travail

Amicalement Michel

Marin13 a écrit:

Bonsoir Nicolas

Magnifique coque,beau travail

Amicalement Michel

Bonsoir Michel, merci beaucoup

Nico3317 a écrit:

Yves31 a écrit:

[...] tu peux en dire plus sur l’outillage présenté ?

[...] le principe est de bloquer une baguette à un bout et selon le besoin [...] je sais pas si je m'exprime bien mais besoin je peux réaliser une vidéo montrant le fonctionnement.

Nico, reçu fort est clair ! C'est le type d''invention" dont je raffole.

Bonsoir
super "invention" qui va servir a bon nombre si tu l'a mis sur le forum . J'aime beaucoup l'idée
Amicalement Georges

Bonjour, que dire de plus qui n'ai été dis. une réalisation magnifique de précision. je vais te piquer quelques idées, notamment pour une prochaine maquette.

Yves31 a écrit:

Nico3317 a écrit:

Yves31 a écrit:

[...] tu peux en dire plus sur l’outillage présenté ?

[...] le principe est de bloquer une baguette à un bout et selon le besoin [...] je sais pas si je m'exprime bien mais besoin je peux réaliser une vidéo montrant le fonctionnement.

Nico, reçu fort est clair ! C'est le type d''invention" dont je raffole.

Bonsoir Yves, j'adore çà aussi et je prends plaisir à cogiter la fabrication de ces outillages.
Bonne soirée

Nicolas

Geo 31 a écrit:

Bonsoir
super "invention" qui va servir a bon nombre si tu l'a mis sur le forum . J'aime beaucoup l'idée
Amicalement Georges

Bonsoir Georges, c'est un plaisir de faire partager mes idées et inventions et que cela puisse profiter à tous les intéressés. C'est l'objectif du forum.
Bonne soirée,

Nicolas

aman-rê a écrit:

Bonjour, que dire de plus qui n'ai été dis. une réalisation magnifique de précision. je vais te piquer quelques idées, notamment pour une prochaine maquette.

Bonsoir aman-rê, tu peux avec grand plaisir me piquer mes idées, j'en fait autant aussi
Bonne soirée,

Nicolas

Bonsoir, j'ai terminé de percer les sabords

Maintenant je vais m'occuper de fabriquer les mantelets et j'ai trouvé une erreur dans la notice du kit à ce sujet. Ils proposent de les fabriquer tous identiques. après recherche, en proue les lames sont horizontales et en poupe elle sont bien verticales comme c'est proposé dans la notice. je réfléchi à la manière dont je vais fabrique des charnières.

Je rectifie, toutes les lames des mantelets en proue et poue sont horizontales sur la réplique et AL les monte verticale sur la maquette.

belle coque, avec un bel alignement de sabords bien réguliers

Bravo !!

:bien:quoi d'autre

Bonsoir, merci J Christophe, Charles pour toutes vos appréciations. Je reviens sur le sujet des mantelets et j'en ai déjà ajusté un suivant les courbes de la coque. Mon soucis était les charnières alors j'en ai fabriqué 2 différentes car à cette échelle ce n'est pas évident. J'aurai très bien pu simuler de fausse charnières mais j'aime la complexité et surtout la réalisation. J'ai fais un petit montage pour présenter ces deux charnières et j'aurai de vos avis pour savoir laquelle choisir.

Nicolas

mise place du mantelet

Bonsoir,
Si on regarde les deux photos que tu nous mets plus haut, on a l'impression que la partie supérieure de la charnière traverse le pavois pour se fixer à l'intérieur, en effet elle n'est pas visible sur la photo. J'aurai donc tendance à choisir celle du haut, mais les deux sont bien
Amicalement Georges

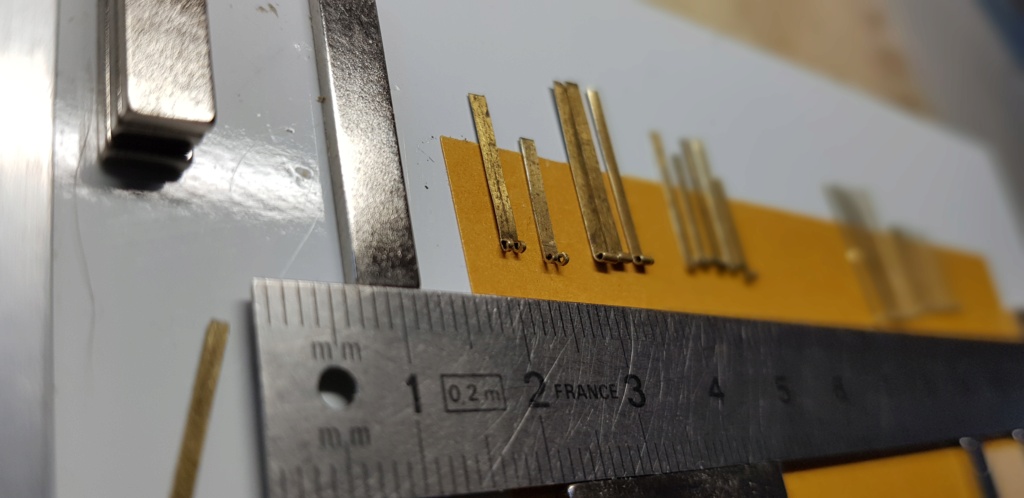

Bonjour, mise en fabrication des charnières. tout compte fait, je vais varier le type entre la poupe et la proue. J'ai déjà découpé les plats en laiton et réalisé la boucle. Prévoyant j'en ai fait un peu plus que prévu car on ne sais jamais et ça servira toujours. en poupe , il me reste à souder un gond dans un des plat de la charnière. J'ai fais un test ça fonctionne mais pas évident de faire une soudure à cette échelle.
Je vous posterais d'autre phots en fin d'après midi.

aujourd'hui j'ai fais quelques pitons et anneaux pour fila drisse sur les mantelets. Ceux qui sont fournis par AL sont un peu trop imposants. L'anneau mesure 3mm de diam et à l'échelle 1/89 ça fait pas très réaliste. sur la photo, à gauche ce sont les pitons et anneaux proposé par AL et à droite, ceux que j'ai fabriqué aujourd'hui et j'ai mis une pointe de soudure pour les fermer.
