 BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
AuteurMessage
Glénans
Aspirant
Aspirant
avatar

Localisation : France / Sud-Paris (Gentilly) pour l'hiver et La Teste-de-Buch le reste du temps.
Navire préféré : Mon voilier : un 590 Lanaverre

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Ven 14 Nov 2014, 15:51

Bonjour Xavier,

Superbe travail, tant au niveau de la coque, du pont avec le calfatage en fil avec la bonne idée de Philippe et enfin ce gouvernail qui pourra bouger. cheers

Je vais suivre on montage régulièrement, maintenant que je l'ai trouvé. Suspect

Encore bravo et bon courage pour la suite. Laughing

Bonne après-midi. sunny

Amitiés.

Bertrand.

_________________
Amitiés. sunny

Bertrand.


--------------------------------------------------------------------------------------------------------------------------------------------------

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 06 Déc 2014, 00:25

Merci Pascal, Michel et Bertrand, ça fait plaisir !!
Philippe, je n'ai toujours pas trouvé le fil carbone noir ... il me faut plus de précisions Smile  merci

Petite suite

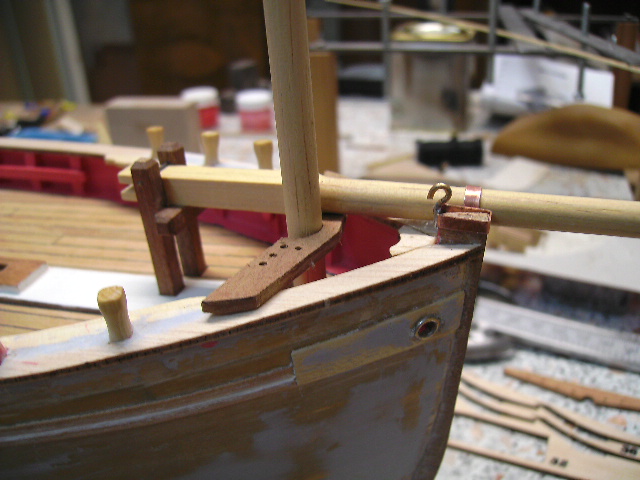

Préparation des banchets AV et Ar ( placage), des bittes de bout-dehors, du blin à rouleau du bout-dehors mais sans le rouleau, du croc d'étrave:



Montage à blanc du bout-dehors






Fabrication des ferrures d'écoute de grand-voile babord et tribord

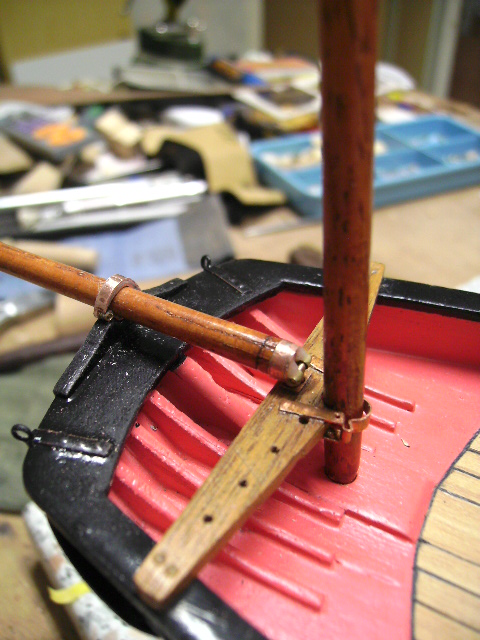

Sur le banchet Arrière, fabrication du collier à charnière de mât du tapecul que j'ai essayé de faire fonctionnel, n'ayant pas encore décidé la configuration finale (le mât de tapecul n'est pas toujours monté)







je n'ai pas utilisé la même technique pour la charnière du collier du flèche en cul, mais on ne voit pas grand chose sur les photos, c'est vraiment trop petit: diamètre de l'axe 0.3mm

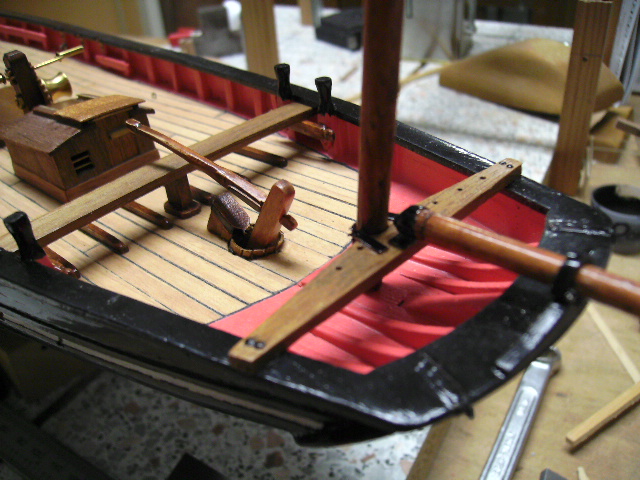

Le collier à charnière tient le flèche en cul qui se termine par un vit de mulet pénétrant dans un trou ferré du banchet AR


qui permet de relever le flèche en cul selon les voiles utilisées


entre temps, il y a eu un peu de peinture, vous l'aurez sans doute remarqué, et c'est toujours pas mon fort !!







Avec un peu plus de peinture (à cette échelle, l'épaisseur de la peinture est énorme, surtout pour les charnières !! mais ça reste fonctionnel)


A suivre .......

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Glénans
Aspirant
Aspirant
avatar

Localisation : France / Sud-Paris (Gentilly) pour l'hiver et La Teste-de-Buch le reste du temps.
Navire préféré : Mon voilier : un 590 Lanaverre

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 06 Déc 2014, 01:46

Bonjour Xavier,

Quel travail pour effectuer ces minuscules pièces métalliques : ferrures du bout dehors du tape -cul du vit de mulet, etc ... Shocked  cheers

Heureusement que tu as eu la bonne idée de mettre une piécette de 1 centime aux photos 1, 7 et 8, afin de nous rendre compte de la petitesse de ces "œuvres d'art" ! C'est fou !!! affraid jocolor

Bravo à nouveau, tu vas me dire que je me répète, mais que veux tu, devant autant de dextérité, je ne peux que rester béat d'admiration. Razz

Quand on y pense, c'est extraordinaire ce que l'on peut faire avec nos dix doigts !Shocked

Pour la peinture, je la trouve tout à fait correcte, surtout faite aux pinceaux.

Je reste toujours à l’affût de l'évolution de ta construction. Suspect

Bonne continuation.

Bonne journée. sunny

Amitiés.

Bertrand.

_________________
Amitiés. sunny

Bertrand.


--------------------------------------------------------------------------------------------------------------------------------------------------

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
avatar

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 06 Déc 2014, 08:07

Salut xavero
Super tes ferrures, pour la peinture une bisquine n'est pas un yacht en tuperwar je trouve que ce que
as fait correspond bien a la réalité, sur un bateau de travail pas de place pour "la peau de bébé"


_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 06 Déc 2014, 10:22

Je la trouve pas mal ta peinture et ton montage est d'une belle qualité Wink
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 06 Déc 2014, 11:40

Démat

Travail agréable à regarder! Bonne suite santa

_________________
Revenir en haut Aller en bas
professorus
Second Maître
Second Maître
avatar

Localisation : nord

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Jeu 11 Déc 2014, 14:20

je suis admiratif et je suis ton travail avec beaucoup de plaisir
étant moi même sur ce modèle et me posant beaucoup de questions, tu m'apportes la plupart des réponses

par contre je ne comprends pas pourquoi la partie arrière soit toute lisse et que ton plancher s'arrête ainsi en arrondi, il ne me semble pas voir cela sur la monographie ainsi que la fixation du tape cul, elle se présente plus comme un sabot d'arrêt que comme un trou

une question: peux-tu me donner le nom de l'essence de bois que tu utilises, car elle semble assez dure, merci est-ce celle du kit?

et une dernière, sur ton modèle, qu'est-ce qui provient réellement du Kit? car quand je vois la qualité des pièces de bois on reconnait la main de l'artiste, donc peut-on encore parler de kit?

j'espère pouvoir d'ici peu suivre tes enseignements sur mon modèle

_________________
Ceux qui ont les plus grandes oreilles ne sont pas ceux qui entendent le mieux
Revenir en haut Aller en bas
JF35
Major
Major
avatar

Localisation : Saint-Malo

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Jeu 11 Déc 2014, 16:46

Hello Xavier

xavero63 a écrit:
pas très flatteur les photos de près

Si  Twisted Evil  , même de près !!!    affraid

_________________
"Le monde appartient à ceux qui ont des ouvriers qui se lèvent tôt"
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Jeu 11 Déc 2014, 20:01

xavero63 a écrit:
... Philippe, je n'ai toujours pas trouvé le fil carbone noir ... il me faut plus de précisions Smile  merci ...

Je vais chercher la bobine et ... Wink

Mais je suis très étonné, normalement on trouve ça dans n'importe quelle boutique ou rayon de matériel de pêche scratch

Tu exécutes un travail sacrément propre ... net et sans bavure même si les macros ne font pas de cadeau ... c'est du super boulot
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Jeu 11 Déc 2014, 22:07

Il y en a mais bien souvent il est transparent ou vert Wink
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Jeu 11 Déc 2014, 23:45

J'ai fait plusieurs magasins de pêche, mais aucun fil ne correspondait. Comme dit Pascal, souvent transparent ou vert mais surtout extrèmement fin. Ou alors il faut quintupler, sextupler ..polytupler pour obtenir une épaisseur suffisante pour figurer le calfat... ??

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Ven 12 Déc 2014, 18:40

Il nous fait marcher Philippe!!!!!!!! Razz
Revenir en haut Aller en bas
gavouot 06
Maître
Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 13 Déc 2014, 08:43

Beau travail, c'est un plaisir de suivre ta progression.
JPG
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 13 Déc 2014, 17:37

Le bonjour te va,
j'ai regardé à deux reprises tes travaux c'est vraiment magnifique.
je regarde avec beaucoup d'attention !

_________________
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
avatar

Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:La Belle de Boudriot,un kit le Bounty,un bateau de péche

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Sam 13 Déc 2014, 19:27

beau travail ,surtout avec des photos presque macro ! j'aime bien la peinture cheers

_________________
amicalement
a.piot
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Dim 14 Déc 2014, 15:20

Salut xavero63
joli travail que tu nous réalises sur ta bisquine
belle peinture et superbe finesse dans les détails
bonne continuation
@mitié Laurent

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
le blog de mon club : http://maq2g.pagesperso-orange.fr/
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Ven 19 Déc 2014, 14:06

Non non, je ne vous fait pas marcher, je me suis simplement fourcher la langue ...

Moi je m'en sers pour lier les bouillettes à carpe, mais en fait c'est du fil de pêche à l'Anglaise ... la preuve en photos ... tant attendues Embarassed





Voilà, moi je me sers de ça pour le calfatage des ponts.
Il en existe de plusieurs diamètres, celui là est du 0,12, y'a plus gros et aussi plus fin.
Comme c'est du nylon/carbone, ça se ponce sans faire de filoche et en plus ça prend un aspect très légèrement mat au ponçage qui donne un bel effet de réalisme.

Désolé pour ce retard dans les photos Xavier  Embarassed  ... un imprévu à régler d'urgence Wink
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Ven 19 Déc 2014, 14:17

Euh je reviens la dessus Embarassed

C'est pas pour dire Xavier, mais je trouve ton calfatage plus sympa que le miens Shocked

En regardant de plus près tes photos, ton calfatage n'est pas régulier et je trouve que ça donne un effet plus réaliste.
Avec le fil de pêche qui est parfaitement calibré, le rendu est trop régulier et personnellement je trouve ça moins beau.
Je vais voir avec mes enfants si ils peuvent me faire des photos macros de mes réalisations sur les ponts ...
jusqu'à aujourd'hui, je n'avais pas besoin de prendre des photos tous azimut Laughing

Je pense que le prochain je vais essayer avec tes matériaux et ta méthode Wink
A moins que le calfatage se fasse sur les ponts d'une loco clown Laughing
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Dim 21 Déc 2014, 00:06

Merci les amis, c'est sympa de suivre le montage d'une petite Bisquine. Smile

Professorus: je confirme pour la partie Ar et le "flèche en cul qui se termine par un vit de mulet pénétrant dans un trou ferré du banchet" (Jean Le Bot, La BISQUINE de Cancale à Granville).
Bien sûr, je n'ai pas essayé de faire un micro Vit de Mulet, j'ai simplement bidouillé une articulation, différente des autres, qui permette de relevé le flèche en cul parce que j'aime bien avoir le choix, même si je ne m'en sers jamais (faut être un peu con, je sais...).
C'est vrai que j'ai tendance à refaire pas mal de pièces du kit, surtout quand c'est trop éloigné de la réalité, et je ne suis pas le seul mais je ne suis pas une balance, je ne citerai personne...  lol!


Exemple: les POULIES
Celles du kit, un peu + de 7mm (en jaune au milieu de la photo) sont beaucoup trop grosses. La taille des poulies sur une Bisquine varie de 125mm à 260mm, soit au 1/40,  d'un peu plus de 3mm à 6.5mm


Donc je refais, dans ce cas, j'ai testé avec du chêne (un copain a refait des marches d'escalier en chêne, récupération des chutes).
Pour les crochets, corde à piano de 0.4, assez rigide pour supporter la traction (pas possible avec du fil laiton aussi fin) collé avec la cyano.



Celles ci sont en acajou, j'ai achetés quelques baguettes de 2 et 3 mm d'épaisseur sur 10mm de large.


avec fil laiton soudé. C'est un peu plus cassant: est-ce du à la soudure ??, c'est pour ça que je n'essaye pas de souder la corde à piano, il faut chauffer +

J'utilise aussi souvent du hêtre, récupération de l'ossature d'un vieux transat en bois.
J'ai aussi lancé un "avis de recherche" pour des branches de poirier, après taille de l'arbre, peut-être que, .... bientôt ...
Sinon, il y a 2 ans, vacances en Ardèche, une espèce de buis, ça y ressemblait un peu, ça poussait partout, j'en ai coupé 2 branches d'environ 2-3cm de diamètre, Embarassed Embarassed je commence à utiliser, ça ne casse pas sur les petites découpes.
Pour des lattes à la demande, je découpe dans une plinthe en samba achetée chez Castomerlin.

Précision: je suis loin de pouvoir assurer un quelconque "enseignement", comme je n'ai aucune connaissance dans ce domaine, je me contente de partager le fruit de mes recherches.

Philippe, merci pour les photos et les précisions, pas de soucis, y avait pas le feu au lac Razz Razz .
Je vais essayer de trouver ça pour tester. Ce que j'ai trouvé dans les magasins, toujours (??)du fil très fin.
Celui que j'ai utilisé était du fil 100% polyester d'environ 0.3mm, donc assez gros, ce qui permettait de faire presque un "vrai" calfatage.

Ensuite, problème au ponçage qui faisait des "ébarbures" qu'il fallait re-rentrer entre les lames au moment de vernir, comme un vrai calfatage. C'est juste un peu long.
Le rendu "irrégulier" est aussi du au fait que j'avais une différence de symétrie d'1mm entre les 2 côtés et que j'ai essayé de rattraper en jouant sur l'épaisseur du calfatage.

Voilà le fil le plus gros que j'ai trouvé

juste un peu plus fin que le fil polyester, de couleur gris-vert et torsadé comme du vrai fil.
On fera un petit essai comparatif à l'occasion Suspect Suspect

Et bien bonne nuitée et à bientôt pour la suite. santa

Bonnes fêtes à TOUS.  jocolor geek

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
avatar

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Dim 21 Déc 2014, 08:35

Bonjour Xavero
Beau jeu de patience avec les poulies, pour les ligaturer je fais avec du fil écru de 0,25, j'entoure la poulie avec le fil et un noeud sur le dessus collé a la cyano, ensuite je pose une aiguille huilée sur le dessus un petit noeud plat, une petite goutte de cyano liquide et la boucle ainsi formée est suffisament rigide pour supporter toute traction, j'ai fait une petit croquis pour expliquer le truc
Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Dim 21 Déc 2014, 09:42

Très intéressant ce sujet, tes poulies sont remarquables, pour le fil de pêche j'en ai pas trouvé Wink
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Dim 21 Déc 2014, 12:22

Bonjour Restater, toujours le plus matinal Wink Wink
C'est vrai que je n'avais pas parlé des estropes en cordage: bin voilà, merci du complément d'info très bien expliqué avec le petit schéma qui va bien, comme d'hab !! Laughing Laughing
Maintenant, on a fait le tour du problème: esrtropes en cordage, en fer à croc et/ou à ringot !! albino
Pascal: on finira par le trouver, le bon fil: on l'aura, je l'aurai, un jour je l'aurai!!! geek geek

A+

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Dim 21 Déc 2014, 14:09

Le bonjour te va,
la je ne peux que te féliciter de ramener à leur juste valeur les différentes pièces de cette Bisquine !
Bravo à ton choix pour cette méticuleuse réalisation.

_________________
Revenir en haut Aller en bas
professorus
Second Maître
Second Maître
avatar

Localisation : nord

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Lun 22 Déc 2014, 12:31

xavero63 a écrit:
Merci les amis, c'est sympa de suivre le montage d'une petite Bisquine. Smile

Professorus: je confirme pour la partie Ar et le "flèche en cul qui se termine par un vit de mulet pénétrant dans un trou ferré du banchet" (Jean Le Bot, La BISQUINE de Cancale à Granville).
Bien sûr, je n'ai pas essayé de faire un micro Vit de Mulet, j'ai simplement bidouillé une articulation, différente des autres, qui permette de relevé le flèche en

j'ai le bouquin que j'avoue n'avoir lu pour l'instant qu'en diagonale, pour le gouvernail ou la barre (je n'ai pas encore le voca de marine) j'ai retrouvé ce que tu as fais dans le bouquin et je compte faire de même, par contre pour le tape cul et sa réalisation je ne vois pas d'illustration, est-ce dans le texte, et si oui peux-tu me donner la page, car le texte est un peu technique pour moi parfois

sans quoi merci pour toute tes explications sur le choix du bois et tes réalisations, bonne continuation

sinon pour le fil de calfatage, pourquoi ne pas faire un léger vernissage avant le ponçage pour renforcer le fil et éviter les filoches, c'est juste une idée, à tester si c'est une idée qui vaut quelque chose

_________________
Ceux qui ont les plus grandes oreilles ne sont pas ceux qui entendent le mieux
Revenir en haut Aller en bas
gavouot 06
Maître
Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°    Mar 23 Déc 2014, 17:39

Bravo pour ce travail. Presque de la bijouterie.
Bonnes fêtes.Amicalement
JPG
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°

Revenir en haut Aller en bas

BISQUINE sur la base "La Cancalaise" Billing Boats 1/40°
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» Base de teint matifiante
» Zeebrugge naval base : news
» Base de données du refuge huguenot
» base logistique Oostende
» Base de données "Patrimoine de l'Eure".

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
