Casabianca 1931 (scratch bois & laiton) de domicoque

De retour après la saison estivale , je me remets au sous-marin . Ce sera le Casabianca 1931 , n° de construction Q183.
Réalisation un peu particulière , je pars sur une ancienne construction bois , lattée , qui me sert de base pour le couvrir de laiton (feuillard de 0,3 m/m)

 La base qui sera couverte .

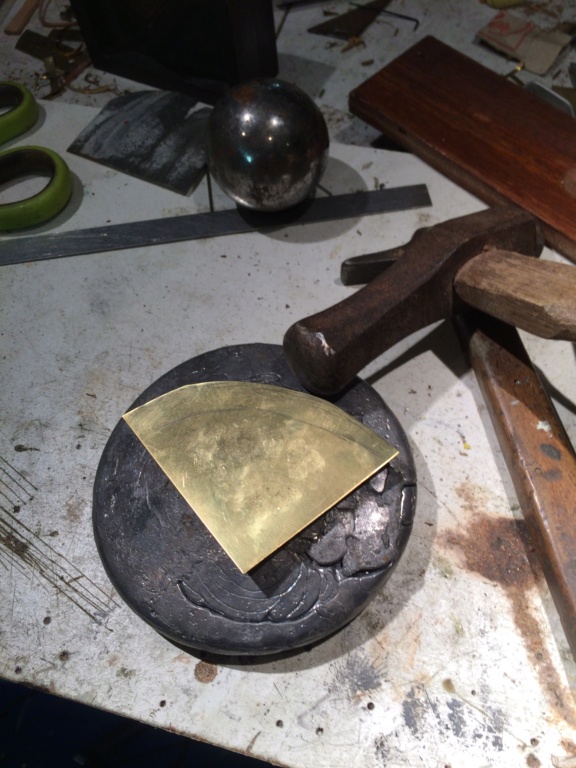

Fabrication d'une 1:2 étrave par emboutissage .




1 ère présentation de l'étrave , pièce qui déterminait la faisabilité de cette réalisation .

HÂÂÂÂ! les affaires reprennent, voila une bonne nouvelle !
Je vais suivre ce Casabianca avec plaisir,
Jean

salut

j admire les personnes capables de travailler le métal sur nos modéles reduits comme tu le fais

Bonjour Dominique,

+1 avec les copains. On va de nouveau se régaler les yeux et baver d'envie devant une telle dextérité avec le métal.

Amitiés,

Thierry

Ah enfin, il est de retour L'horloger de La Royale

Dominique, ton sujet est tellement atypique que mes papilles fourmillent de curiosités. Je vais suivre ce chantier avec, j'en suis sûr, un tas de trouvailles surprenantes et d'échanges intéressants à la clé.

Merci à tous , plus le droit à l'échec !!!

C'est reparti pour une truc de dingue !

Oui , mais le moment est toujours à la réflexion en passant toutes les étapes en revue .
Ce n'est pas comme si on lisait le plan !!!

Bonjour Dominique,

Je prends une place dans le canapé pour suivre ce nouveau chantier !

Bonjour Dominique,

Dès la première pièce, je suis en admiration du savoir faire

Donc la suite , pour le plaisir des yeux ...



Le Grondin 1904

Coque bois -Sipo. Equipement en pièces laiton , certaines en photo découpe , le tout en Scratch .

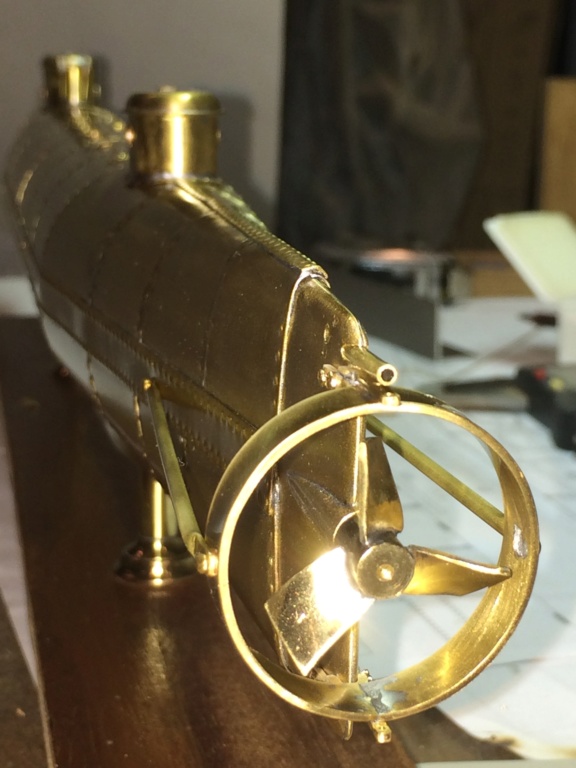

Le Hunley 1864 , guerre de cessession , en Scratch .

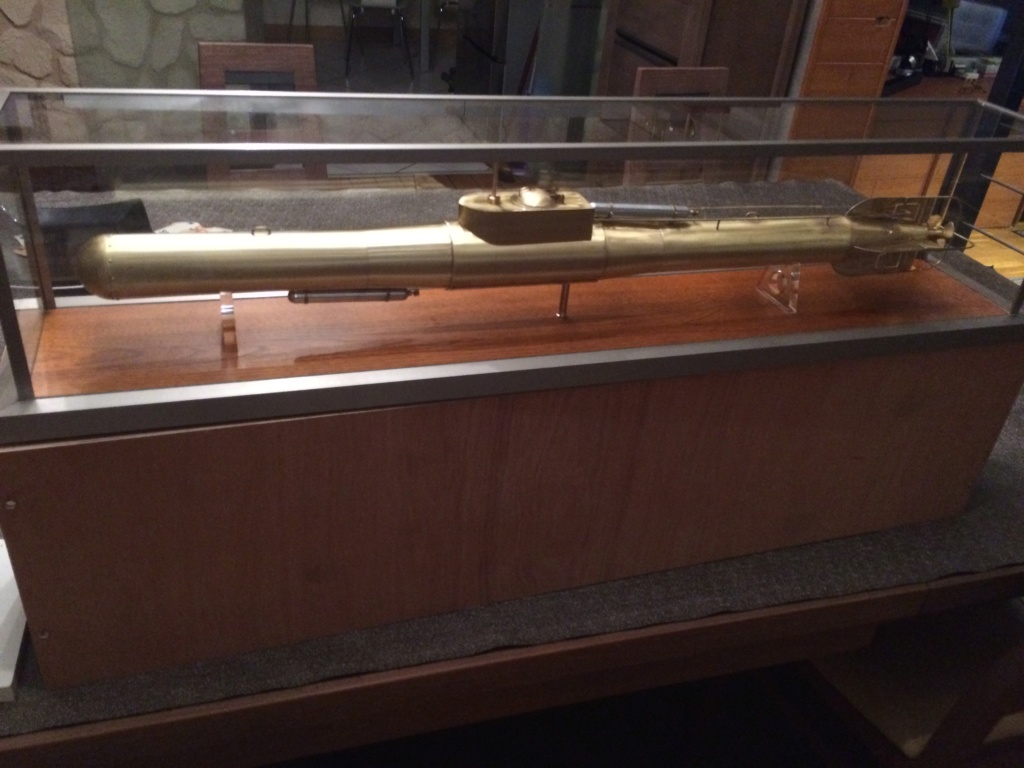

Le Seehund 1944 , mini sous-marin allemand .En Scratch .



La Kaïten Type X . Torpille suicide japonaise , en Scratch .

superbe

Merci Dark83000

Le Casabianca , ou Type Pascal 1500 t

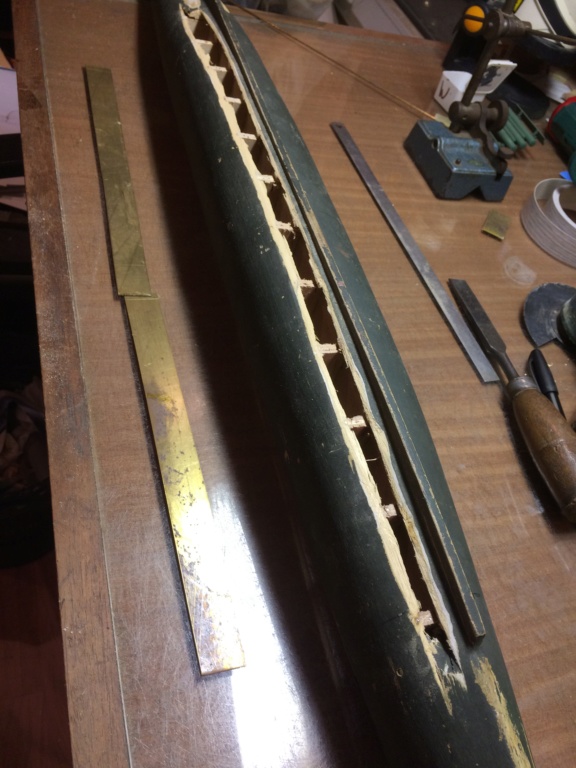

Modification de la maquette bois , pour insérer le fond de ballast (inexistant alors …)

Je reste baba devant de telles réalisations. Je ne saurais en faire autant. Bravo Dominique !

Merci Yves !!!

Le casabianca ... suite .



Découpage et étamage des éléments de l'avant de la quille .




Assemblage pour soudage .


Nettoyage et polissage




Présentation sur le support bois .

Bonsoir Dominique,

heureusement que je suis bien assis, c'est génial ce que tu fais. Comme j'aimerai avoir ton savoir.

Amitiés,

Thierry

En effet quand on y pense , c'est donner une seconde vie à une maquette ancienne . On le verra au fur et à mesure de l'habillage !!!

Le Casabianca ...suite .




Mise en place de la quille laiton et de la tablette du fond de ballast .
Opération pas évidente , car la construction de la maquette bois n'a pas été respectueuse des gabariages d'origine .
On va faire pour le mieux !!!
 Je ne sais pas si les photos sont explicites ...mais on comprendra mieux par la suite ...

Bonjour domicoque



Impressionnant le travail.
Amicalement
Jc LALANNE

Merci 64ch !!!

Toujours aussi impressionnant comme technique, le travail de l'orfèvre!

Excellent travail, Bravo!

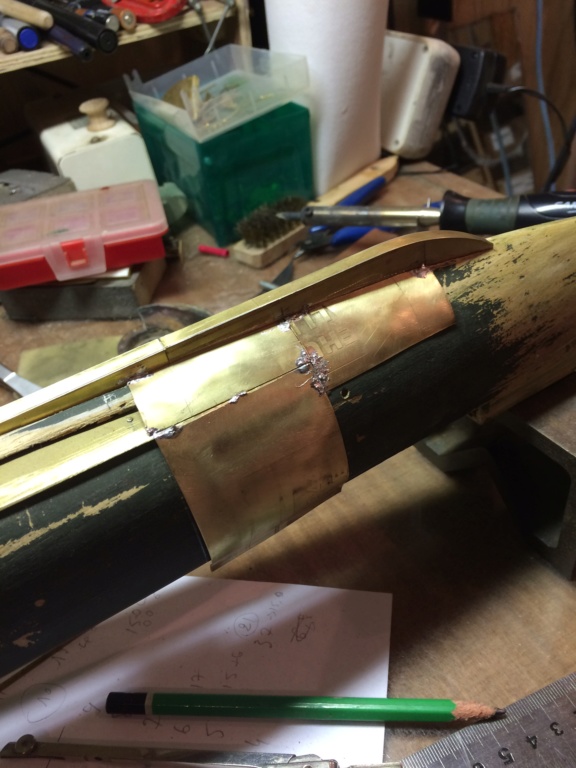

Les premiers essais de formage et mise en place des sections (provisoires)







Ces 3 tôles sont des tôles d'essais . Elles seront remplacées par les définitives .
Ceci pour définir l'alignement et la position finale de la carène partant de la quille et
aboutissant au fond de ballast .
Ces sections droites - de faible longueur- permettent d'épouser le galbe sur la longueur
du sous-marin .

J’ai déjà utilisé tous les superlatifs possibles dans tes précédentes réalisations, alors ...

Pareil : j'admire en silence sans savoir ce que je pourrais écrire de plus que les copains...

Bonjour et Merci L'ancien !!!

Le Casabianca ...suite .



Montage des tôles de fond de carène .



Système de tenue des tôles en partie haute .



Ça avance bien .

Je pensais avoir déjà vu tout les cadors du forum mais la je suis sur le cul, comment peut arriver a faire aussi beau bon je vais me mettre a la poterie continue comme sa c'est vraiment talentueux

Casabianca ...suite .

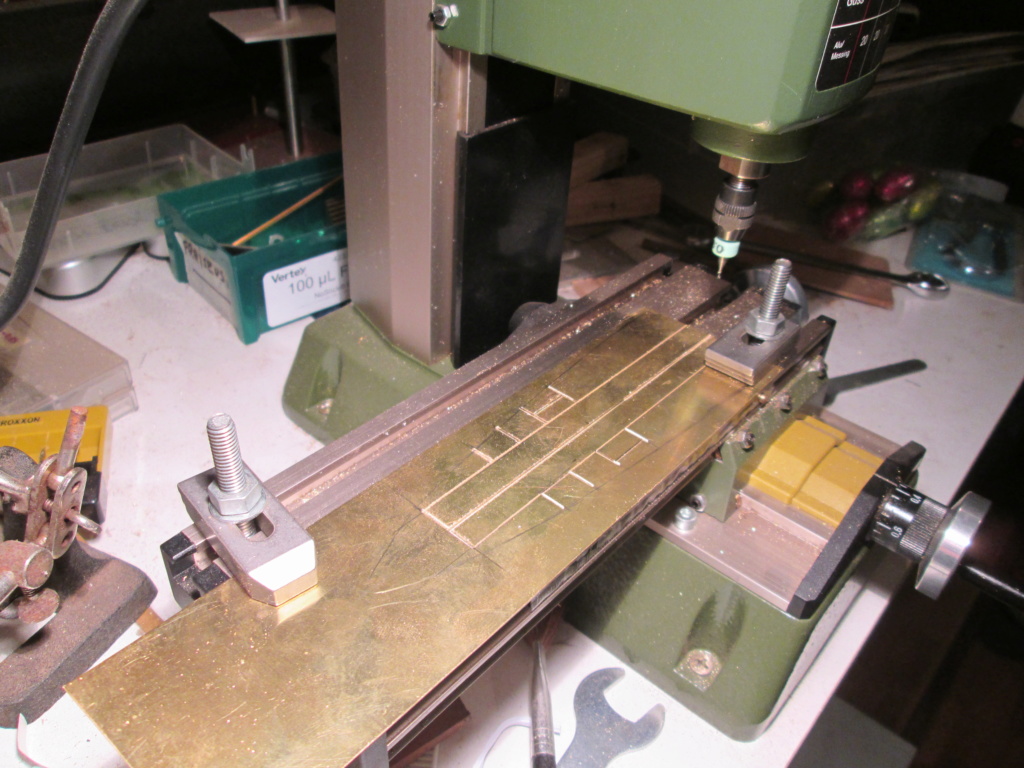

Préparation de la plage avant par incrustation à la mini-fraiseuse .



Présentation de la 2 ème section avant tribord après emboutissage et recuit .

Bonjour Dominique,

@ Guillaume, tu me fais une petite place dans atelier poterie

Dominique, qu'est ce que tu appelles incrustation à la mini fraiseur, ça correspond à un futur pliage ?
Tu plies après à chaud c'est cela ?

C'est du super boulot, j'aime à la folie.

Amitiés,

Thierry

C'est vraiment du tres grand art
