MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptySam 04 Mai 2019, 21:00

Ouh la la !!! là il faut respecter la réalité !!!  sourire sourire sourire
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyDim 05 Mai 2019, 20:02

Ça avance bien pour le dessous !!!

Hunley Sous-marin américain 1863 - Page 5 Img_5111
Revenir en haut Aller en bas
migou31
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
migou31


Localisation : Région Toulousaine
Navire préféré : Tous

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyMer 08 Mai 2019, 08:48

Toujours de la belle ouvrage ! Bravo...
Vivement la suite Very Happy
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing

On ne joue pas à saute-mouton avec une licorne !





Hunley Sous-marin américain 1863 - Page 5 P5-min10
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyJeu 09 Mai 2019, 09:00

Assemblage des éléments après ajustage et avant fixation par "pinoches" .

Hunley Sous-marin américain 1863 - Page 5 Img_5112

Hunley Sous-marin américain 1863 - Page 5 Img_5113
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyJeu 09 Mai 2019, 12:03

Ça y est , partie basse terminée . En tout pour la coque , 48 morceaux de laiton à couper , former et
 ajuster .
Maintenant réalisation de la quille - lest.

Hunley Sous-marin américain 1863 - Page 5 Img_5114

Hunley Sous-marin américain 1863 - Page 5 Img_5115
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc


Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyJeu 09 Mai 2019, 14:35

Reçu ceci hier de mon correspondant au SCRN


Hunley Sous-marin américain 1863 - Page 5 2019-053

Ta construction avance bien cheers

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyJeu 09 Mai 2019, 15:20

Excuse moi Charles , mais je n'ai pas trop compris la traduction ... Sad Sad

Maintenant réalisation de la quille ..
arrivé au début d'une réponse
câble se trouvant près de la tourelle conique avant avec une petite poulie et un levier permettant l’élévation du longeron






Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc


Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyJeu 09 Mai 2019, 16:13

Ok désolé Embarassed


Oui tu as compris


Ils ne comprenne pas encore comment les câble était vraiment arranger le système ayant été trouver dans le fond du sous marin donc contrôlé de l’intérieur

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyJeu 09 Mai 2019, 19:42

Pliage de la tôle de quille .


Hunley Sous-marin américain 1863 - Page 5 Img_5119
Hunley Sous-marin américain 1863 - Page 5 Img_5120

Gabarit de formage des extrémités de la quille .

Hunley Sous-marin américain 1863 - Page 5 Img_5121
Hunley Sous-marin américain 1863 - Page 5 Img_5122

Hunley Sous-marin américain 1863 - Page 5 Img_5124

Présentation de la quille , ajustage pas évident sur la longueur ...

Hunley Sous-marin américain 1863 - Page 5 Img_5125
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:16

Étamage léger sur les 2 parties à assembler . Ici la
quille et la coque .


Hunley Sous-marin américain 1863 - Page 5 Img_5126

Principe d'accostage des pièces à souder . Étriers et coins en bois .

Hunley Sous-marin américain 1863 - Page 5 Img_5127
Hunley Sous-marin américain 1863 - Page 5 Img_5128

Nettoyage de la soudure . On enlève ce qui dépasse de l'assemblage
car ça ne rentre pas dans la résistance de l'ensemble .
Ici avec un ciseau à bois .

Hunley Sous-marin américain 1863 - Page 5 Img_5129

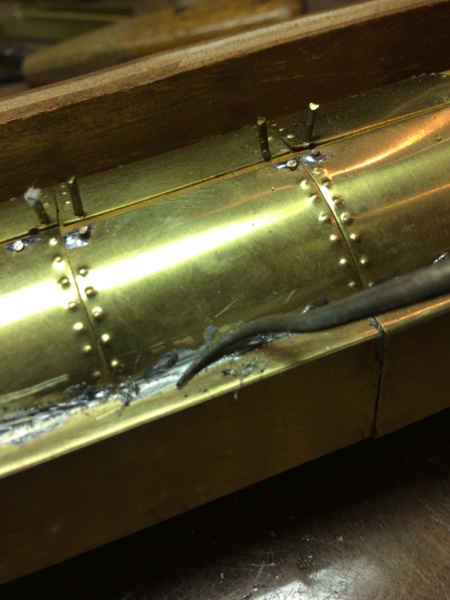

Même chose mais avec  une lime courbe ou un ciseau de sculpteur (plus fin ).

Hunley Sous-marin américain 1863 - Page 5 Img_5130
Hunley Sous-marin américain 1863 - Page 5 Img_5131

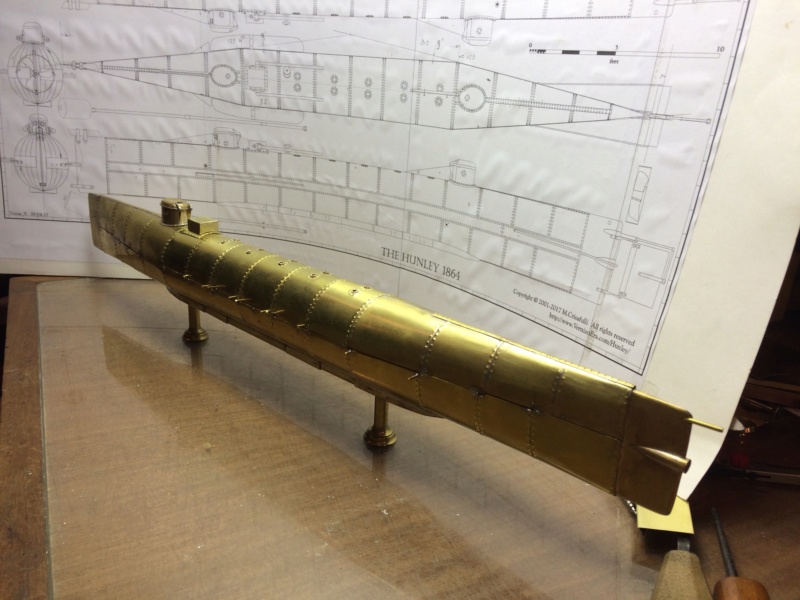

Après nettoyage .

Hunley Sous-marin américain 1863 - Page 5 Img_5132

Hunley Sous-marin américain 1863 - Page 5 Img_5133
Hunley Sous-marin américain 1863 - Page 5 Img_5134
Hunley Sous-marin américain 1863 - Page 5 Img_5135
Revenir en haut Aller en bas
Ekis
Expert
Expert
Ekis



Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:18

Vraiment un sérieux boulot sur le laiton, et des lignes très belles de ce sous marin ! sourire

_________________
Hunley Sous-marin américain 1863 - Page 5 Tete50px-56522c4 Hunley Sous-marin américain 1863 - Page 5 Signature2022-5941241
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:25

Là ça prend forme , ça devrait aller plus vite maintenant après le traçage , découpage , formage et ajustage des 48 morceaux de coque ... sourire sourire
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc


Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:26

Déjà dit dans le passé
Un travail d’horloger et de grande classe
La maîtrise du travail de laiton est exceptionnelle
Bien

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:26

Merci Charles . sourire sourire
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc


Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:37

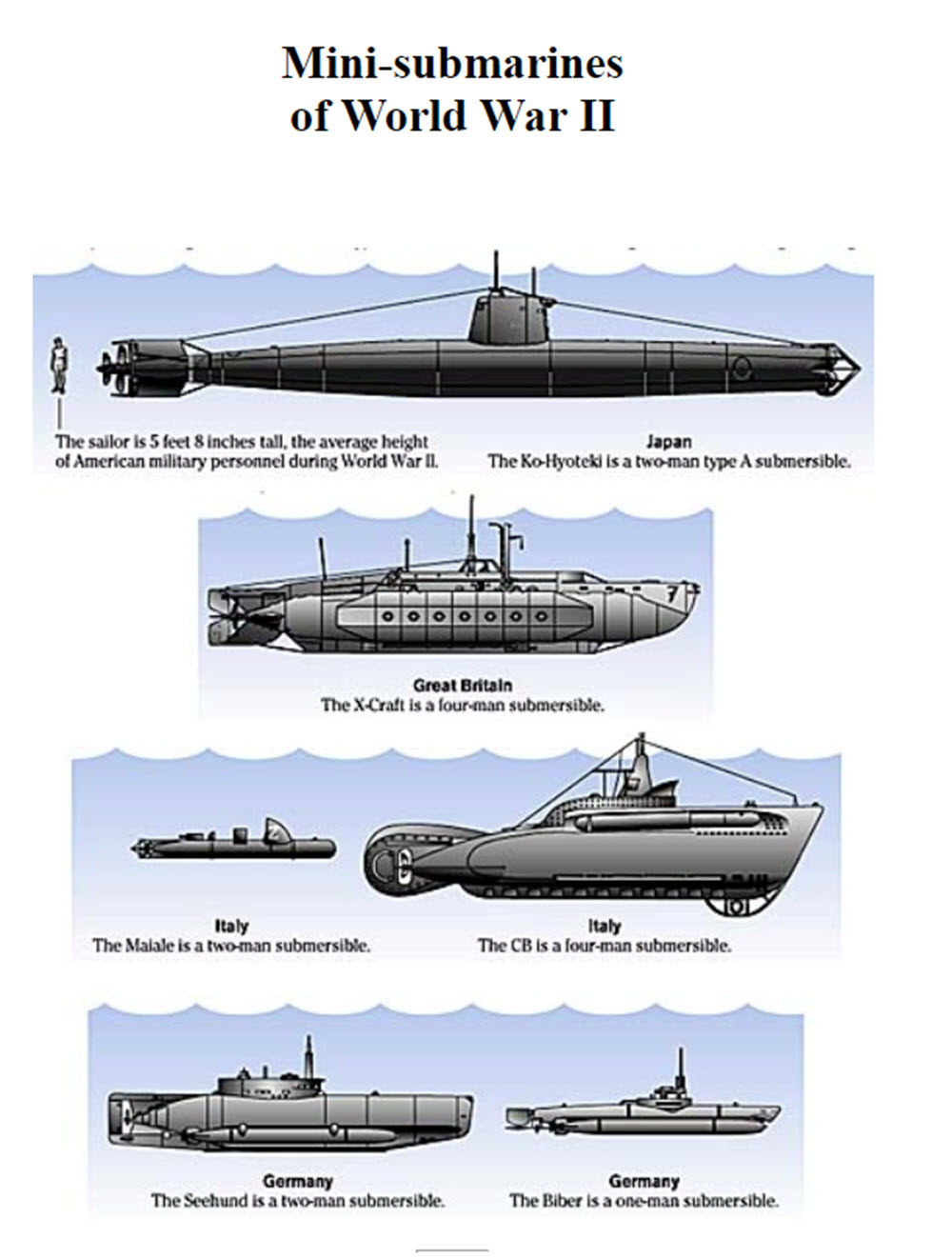

Tien des idées pour compléter ta collection Interrogation

Hunley Sous-marin américain 1863 - Page 5 2019-054

:mdr:

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyVen 10 Mai 2019, 18:47

Oui si on veut . J'en ai déjà fait la moitié ...
Mais ce sera pour la fin de l'année ...
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyDim 12 Mai 2019, 17:31

Hunley Sous-marin américain 1863 - Page 5 Img_5136
Présentation de la 1 ère virure intermédiaire longitudinale reliant les
tôles de carène hautes et basses .

Hunley Sous-marin américain 1863 - Page 5 Img_5137

Principe de presse pour accoster les éléments à joindre pour soudure .
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyDim 12 Mai 2019, 18:05

Étamage des 2 parties .


Hunley Sous-marin américain 1863 - Page 5 Img_5138

Virure soudée .

Hunley Sous-marin américain 1863 - Page 5 Img_5140
Revenir en haut Aller en bas
Cédric
Lieutenant de Vaisseau
Lieutenant de Vaisseau
Cédric


Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyDim 12 Mai 2019, 18:14

Cela progresse bien !

Bravo...

_________________
Labor omnia vincit
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyDim 12 Mai 2019, 18:32

Oui , je ne me plains pas , quelques procédés à mettre au point de temps en temps , mais ça vient ... sourire sourire
Revenir en haut Aller en bas
Pierre66
Lieutenant de Vaisseau
Lieutenant de Vaisseau
Pierre66


Localisation : Perpignan
Navire préféré : PA Joffre

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyLun 13 Mai 2019, 14:18

C'est un vrai chantier de construction ...
... en miniature ! affraid

_________________
Amicalement,
Pierre
Hunley Sous-marin américain 1863 - Page 5 Richel10
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyLun 13 Mai 2019, 14:44

C'est exact !!!
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyLun 13 Mai 2019, 15:46

Poinçonnage de la virure milieu .


Hunley Sous-marin américain 1863 - Page 5 Img_5141

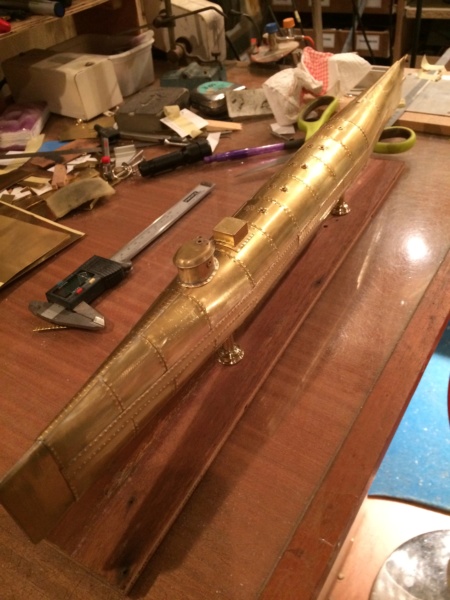

Et maintenant le montage .

Hunley Sous-marin américain 1863 - Page 5 Img_5142

Hunley Sous-marin américain 1863 - Page 5 Img_5143
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc


Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyLun 13 Mai 2019, 23:31

Bien Bravo! quoi d'autre Cool

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
domicoque
Major
Major



Localisation : Lorient 56100
Navire préféré : Sous_marins

Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 EmptyMar 14 Mai 2019, 12:14

sourire sourire sourire
Revenir en haut Aller en bas
Contenu sponsorisé





Hunley Sous-marin américain 1863 - Page 5 Empty
MessageSujet: Re: Hunley Sous-marin américain 1863   Hunley Sous-marin américain 1863 - Page 5 Empty

Revenir en haut Aller en bas

Hunley Sous-marin américain 1863
Revenir en haut
Page 5 sur 11Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 9, 10, 11  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
