Thonier Marie-Jeanne (Artesania Latina 1/50°) par ZEBULON29200

Bonjour Michel, bonjour à tous

Pas de soucis, je prépare le pas à pas et je le diffuse.
Amitiés
Gérard

Bonjour Laurent, bonjour à tous

De rien, j'en avais déjà parlé il y a quelques temps et je n'en avais pas encore eu le temps. Et là je m'y colle.
Amitiés
Gérard

Tu deviens "le maître de la voile" , tout le monde veux savoir comment tu fais Gérard,  BRAVO

Bonjour Olav, bonjour à tous

Je suis en train de préparer un pas à pas avec des photos et des dessins et dès qu'il est prêt je vous en ferais profiter.
Amitiés
Gérard

Bonjour à tous

Eh oui, il y a encore bien longtemps que je ne vous ai pas donné des nouvelles de la petite Marie Jeanne. Ne vous inquiétez pas, je ne l'ai pas abandonné. C'est juste que je suis très occupé ces derniers temps et du coup je n'ai pas trop de temps, mais je m'occupe d'elle quand même. Et pour vous en montrer la preuve je vous propose quelques photos de l'avancement du montage.























Sur les 4 photos ci dessus vous pouvez voir le gabarit que j'utilise pour avoir un écartement identique des caps de moutons. Si cela vous intéresse je pourrais vous faire un petit pas à pas. Désolé les 2 premières photos sont un peu troubles.









Sur les 4 photos ci dessus vous pouvez voir que mon boulot est contrôlé pas Iwen (un de nos deux adorables chats).























Et voilà j'en suis arrivé ici, la prochaine étape sera le noircissement du crochet de l'écoute de la trinquette, la pose des quenouillettes sur les haubans de grand mât et la continuation de la confection de la grand voile (déjà commencée).
Y a t'il des spécialistes des bateaux de travail parmi nos amis, car j'aurais quelques questions prévisionnelles pour les tangons et les lignes qui vont dessus.
Amitiés
Gérard

salut tu as bien avancé du beau travail elle a belle allure ta Marie Jeanne
bonne continuation
Amitiés
Michel

Elle prend fière allure ta Marie-Jeanne

Amitiés
Patrick

Bonjour Gérard,

elle devient de plus en plus jolie ta MJ.
j'espère que les 2 chefs de chantier n'ont pas apportés trop de modifications

Bonjour à tous

Il y a très très longtemps et bien plus encore que je ne vous ai pas donné de nouvelles de la petite Marie Jeanne. Alors rassurez vous elle va très bien. Le seul truc qui arrive, c'est que j'avance au ralenti, n'ayant plus provisoirement mon atelier (eh oui il est redevenu la chambre des fistons, momentanément du moins), donc je suis obligé de faire la petite Marie Jeanne sur la table de la salle à manger et donc de débarrasser le soir, ce qui occasionne un vrai déménagement dans les 2 sens et qui me dissuade de temps en temps de commencer la suite. mais j'avance doucettement et j'ai donc réalisé la grand voile toujours entièrement à la main et je peux vous dire que c'est très très long, mais elle est terminée et elle est entrain d'être posée, voici quelques photos de l'avancement.





Les lés et les ourlets sont tracés au stylo bille noir et les représentations des lés sont cousues avec du fil écru de 0,1 mm









Les ourlets sont cousus de même que les bandes de ris et les renforts à certains angles.









Ici ce sont les garcettes de ris qui sont en place (elles batifolent un peu, mais elles vont subir un petit traitement à base d'un mélange de colle à bois et d'eau pour leur donner meilleure allure).





L'immatriculation du bateau est reporté de chaque côté de la grand voile (toujours au stylo bille noir).







Les cosses de ris et les différentes brides sont réalisées.
Je vais en rester là pour ce soir, je vous présenterais la suite du montage demain.
Bonne soirée et bon appétit après l'apéro bien entendu.
Amitiés
Gérard

tu est un sacré couturier bravo quel travail de pro
a plus Amitiés
Michel andraud13780

Bonjour Michel et Michel, bonjour à tous

J'ai rajouté cette partie à la suite du premier sujet que j'avais réalisé il y a quelques temps.
"Pas à pas pour la confection de voiles entièrement à la main par ZEBULON 29200."
Vous pourrez trouver ce sujet en suivant le lien ci dessous:
https://www.laroyale-modelisme.net/t16422-pas-a-pas-pour-la-confection-de-voiles-entierement-a-la-main#356031

Amitiés
Gérard

Bonjour Michel et Laurent, bonjour à tous

De rien, c'est normal. Pour les voiles, je commence à avoir l'entrainement, ce qui n'empêche que cette grand voile a été longue à réaliser. Je suis en train de la poser en ce moment.
Amitiés
Gérard

Bonjour à tous

Voici la suite du montage, comme je vous en avais parlé la dernière fois.

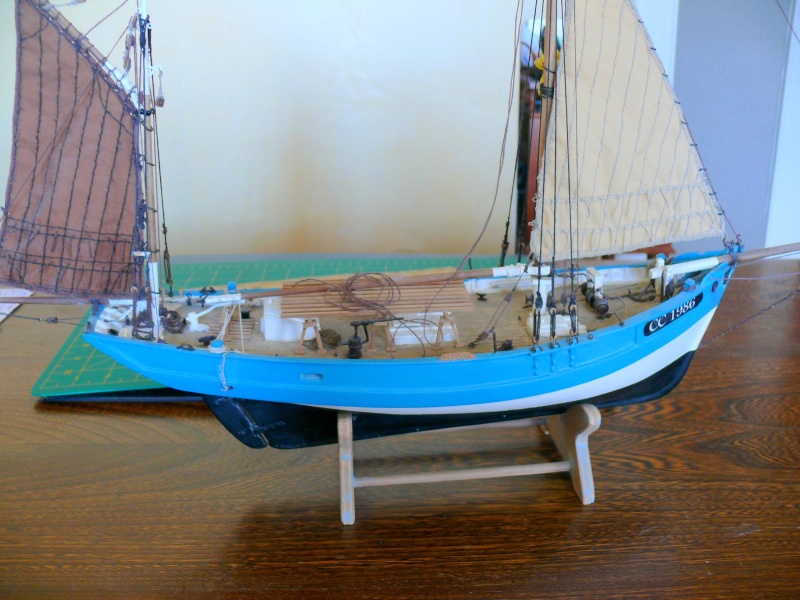

Voilà la petite Marie Jeanne avant d'avoir sa grand voile. Vous pouvez voir quelques particularités qui feront d'elle un modèle légèrement différent de ceux que l'on rencontre habituellement. Tout d'abord derrière les haubans nous trouvons un tolet pour lover les lignes la nuit, ensuite en allant toujours vers la poupe un râtelier de hale à bord (sur la lisse de pavois, à hauteur du trépied avant du bois de thon) et enfin en avant du hauban arrière deux morceaux de lignes formant des boucles où se logeront les hameçons (je pense les pointes tournées vers la coque). Nous allons voir tout cela plus en détail.



Le tolet et le râtelier de hale à bord tribord.



La même chose à bâbord.

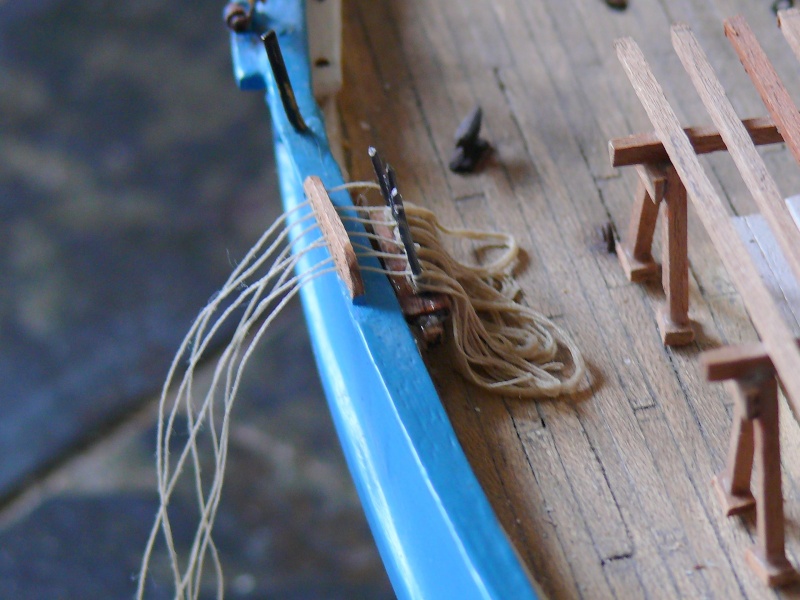

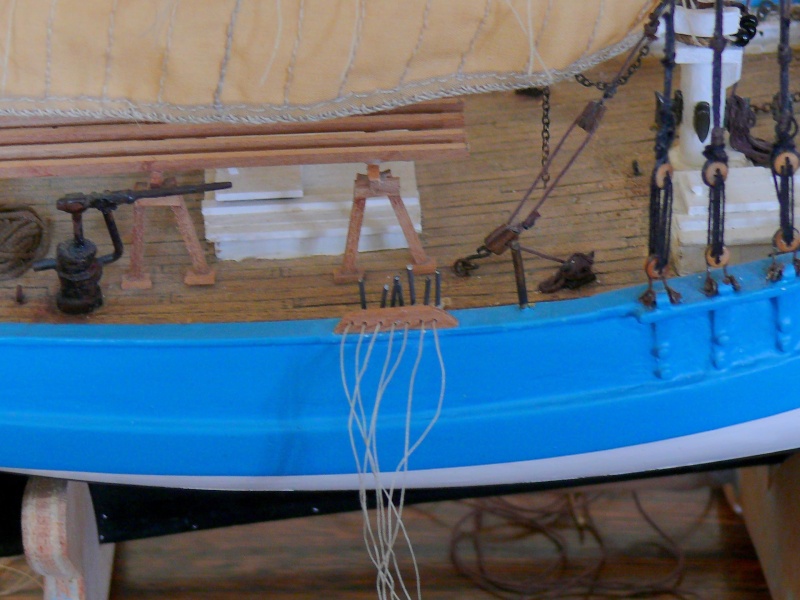

Les 2 bouts de lignes pour accrocher les hameçons côté tribord.



La même chose côté bâbord.

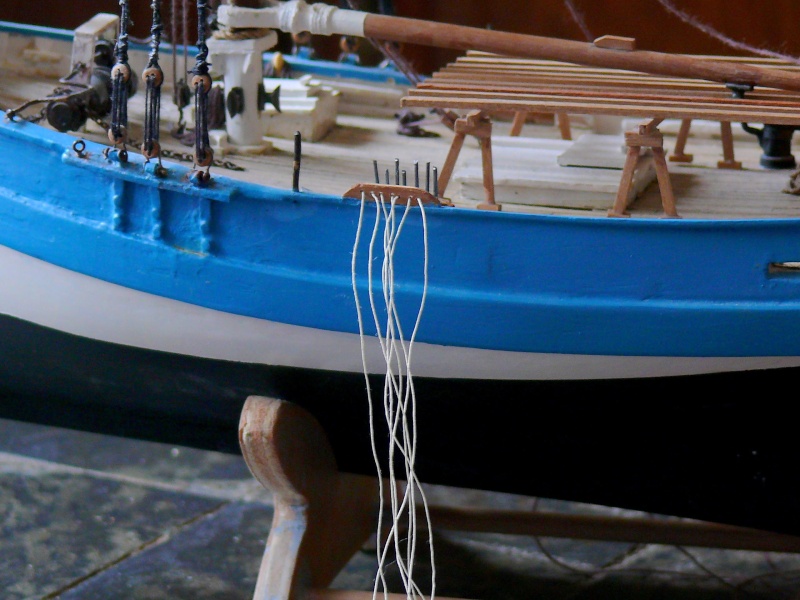

Les hale à bord côté bâbord sont en place.

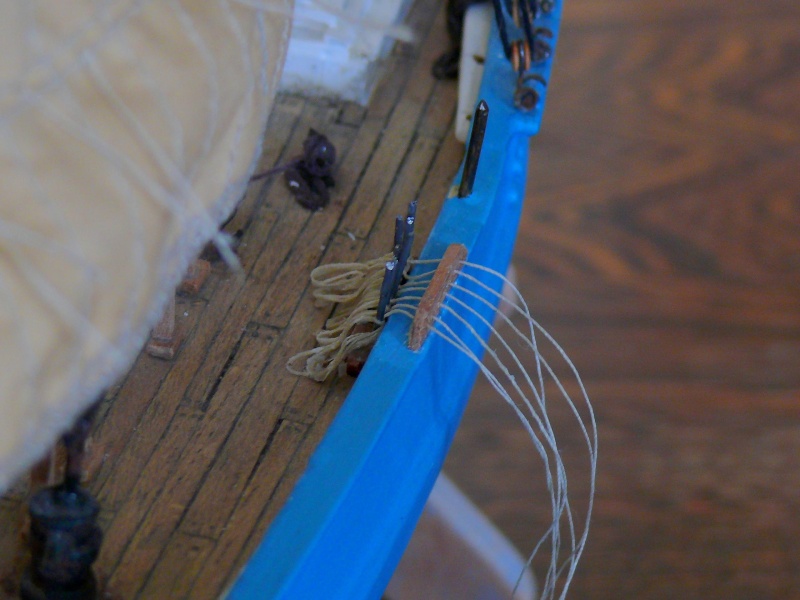

Les bouts de lignes pour les hameçons côté bâbord.

Je viens de m'apercevoir que je n'ai pas fait de photos des mêmes éléments côté tribord!



La Marie Jeanne avec tous ces éléments côté bâbord avant la pose de la grand voile.





Les hale à bord côté tribord. La voile a commencée à être posée.



Encore une photo côté bâbord.



La grand voile est fixée au gui.

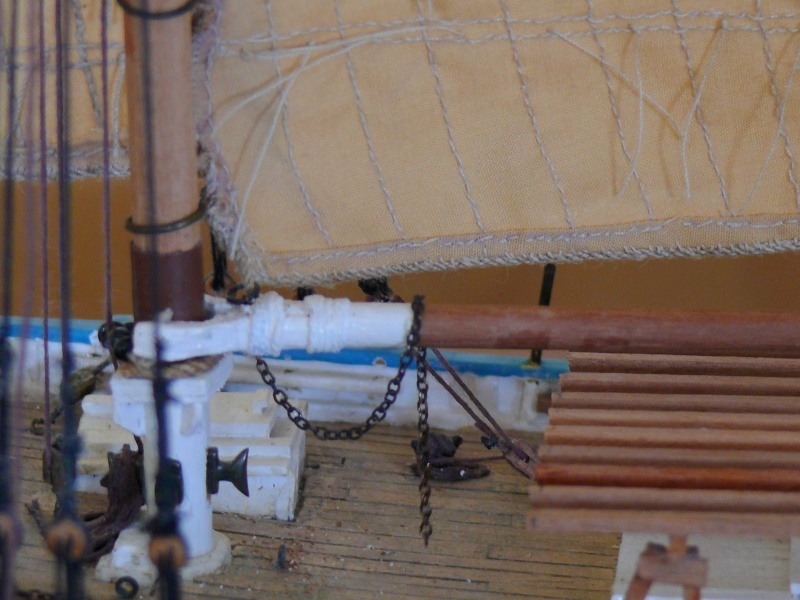

La drisse d'amure (en chaîne). Ellen'est pas encore totalement fixée









Grimpow est en train d'inspecter l'avancée des travaux.

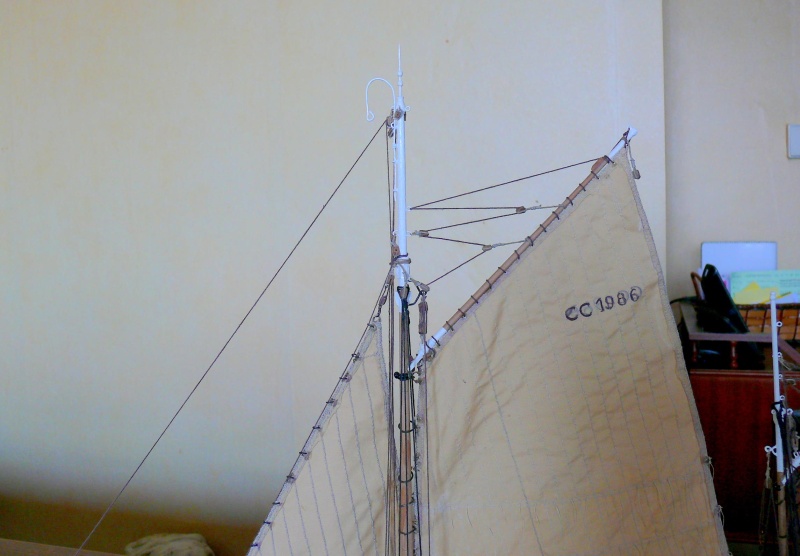

 Pâte d'oie de la  corne de grand voile.

La suite sera pour un peu plus tard.
Bonne soirée, bon apéro et bon appétit .
Amitiés
Gérard

Bonsoir à tous

Voici la suite de la suite

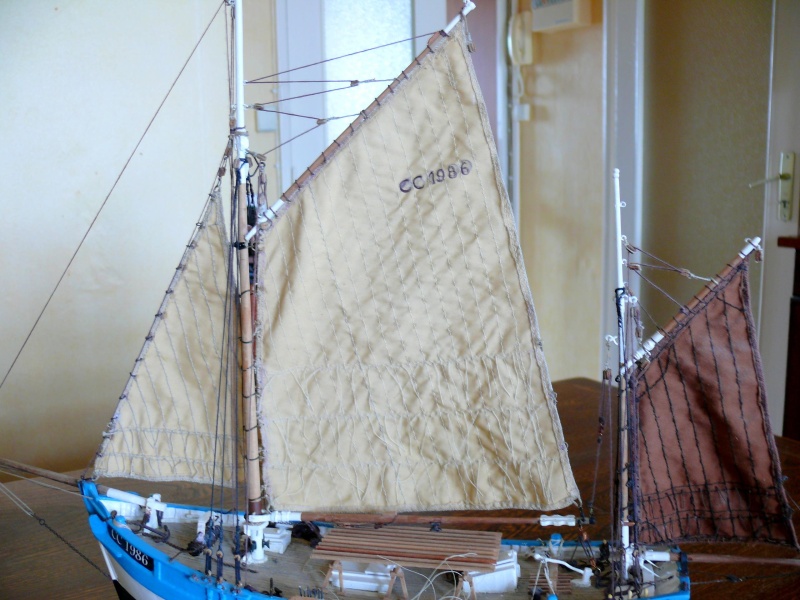

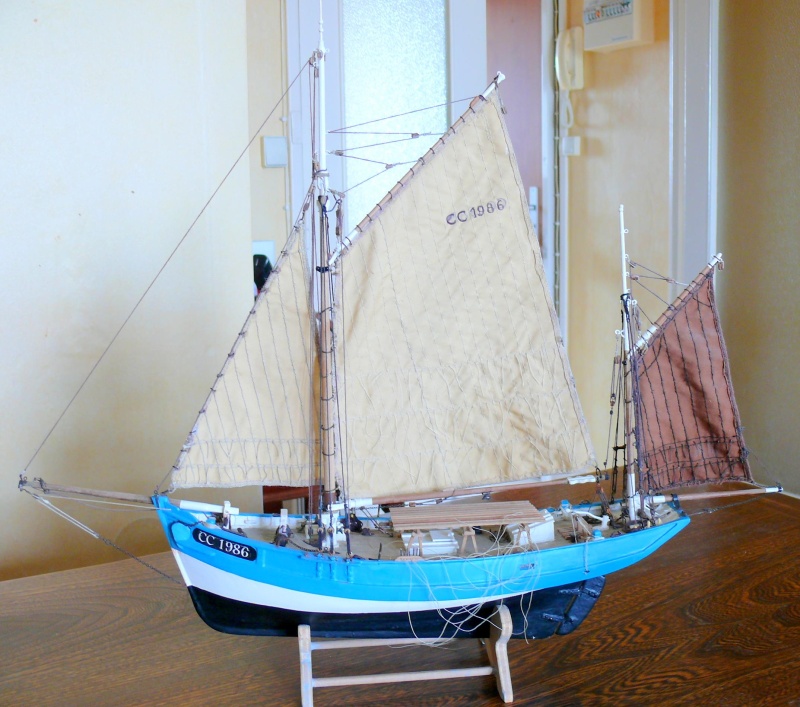

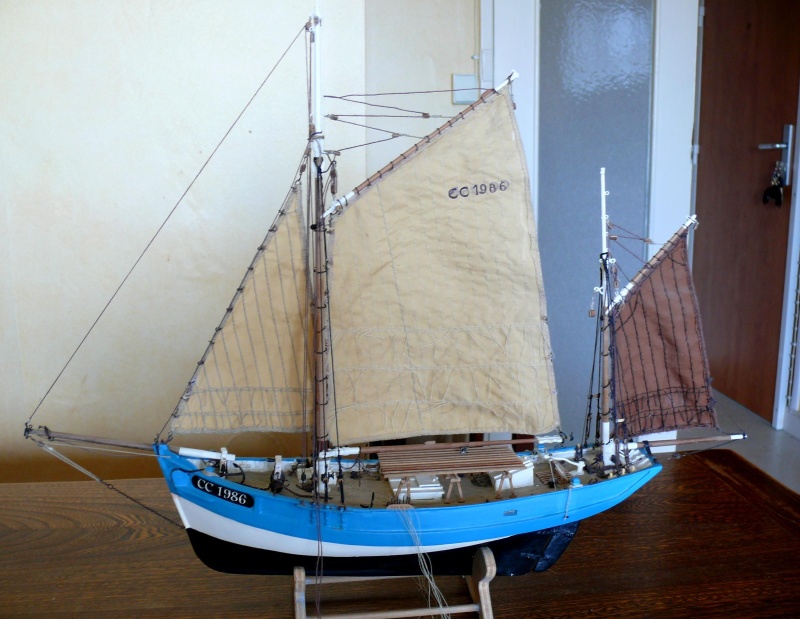

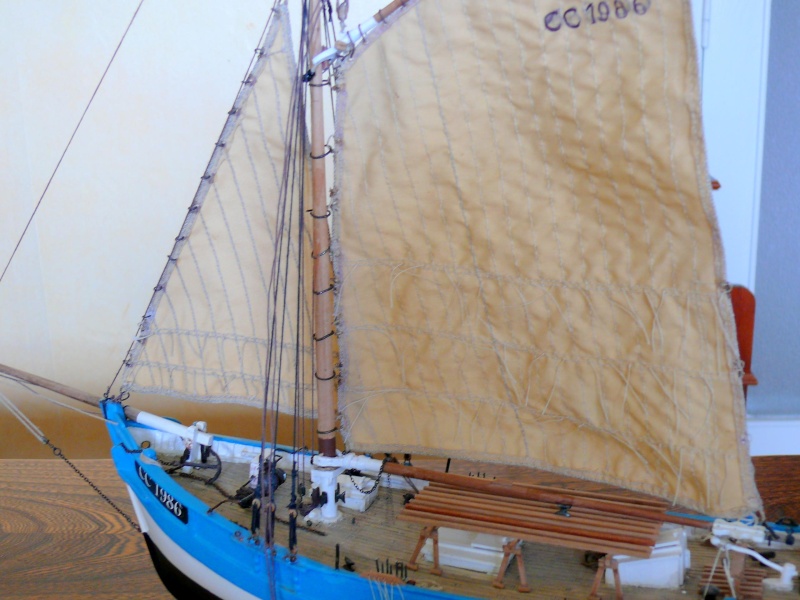

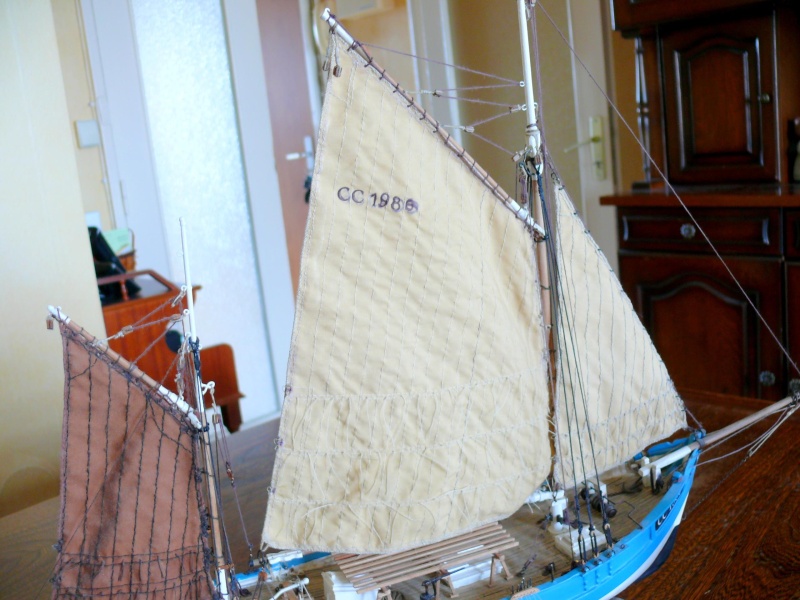

La grand voile est posée et les drisses sont fixées de part et d'autre.



Le palan d'écoute de la grand voile (au dessous) et le palan de soutien du gui (au dessus).





La drisse d'amure (en chaîne) et le palan de la grand voile sont terminés.



De nouveau le palan d'écoute de la grand voile.











Une partie de l'équipage ainsi que les premiers essais de construction des thons.



A droite vous pouvez voir la boite d'origine des figurines. Je vais transformer les soldats Anglais en marins pécheurs Bretons Concarnois plus précisément.
Voilà pour le moment, la suite sera pour un peu plus tard.
Bonne soirée, bon apéro et bon appétit.
Amitiés
Gérard

Bonjour Michel, bonjour à tous

Merci de tes compliments et tes appréciations.
Amitiés
Gérard

Bonjour Laurent, bonjour à tous

C'est normal que "Marie Jeanne" se fasse désirée, c'est une personne de sexe féminin et elle se doit de se faire attendre. En plus elle est l'épouse de "Désiré" le pêchou du coin. Comme elle doit se faire belle, cela lui demande du temps. Pour les figurines elles ne seront pas les seules, il y en aura 4 ou 5 autres en plus, plus les thons et peut être d'autres surprises.
Amitiés
Gérard

Bonjour à tous

Voilà quelques photos pour vous montrer la suite du montage.
Tout d'abord le fanal de pêche (à gauche) et une lampe à pétrole (à droite).

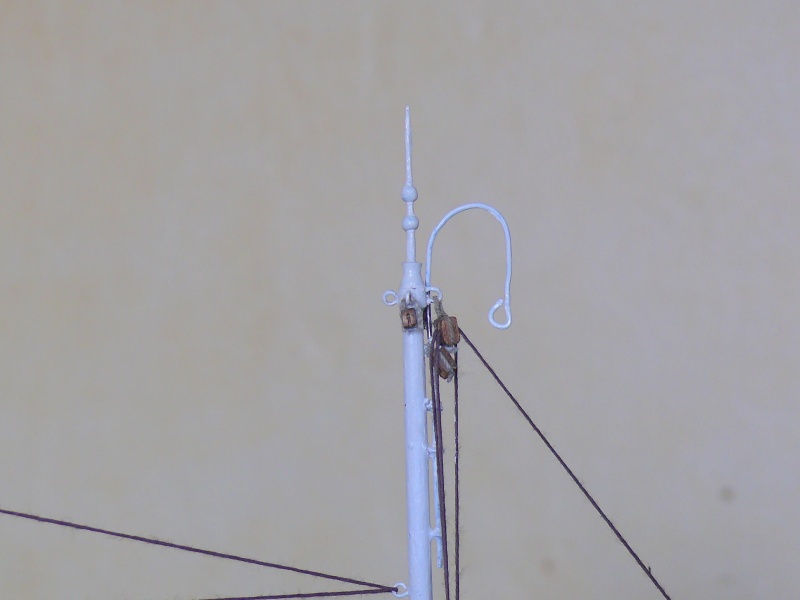

Puis la potence ou le fanal sera suspendu.













Voilà j'en suis arrivé ici, la suite sera le montage du fanal sur la potence du grand mât et peut être le début de la confection du foc (et toujours entièrement à la main).
Bonne journée
Amitiés
Gérard

Magnifique!!!!!!

J'ai été a la naissance de la "Marie" trop tard et si je ne fais pas attention je vais louper son "baptème"...faudrait que je sois sot !!!

Trop bien réussi tout ça et c'est pas la fin.

J'attend donc sagement ses premiers essais a la mer.

Mais dès à présent,

Bonjour Henri, bonjour Pélikan (je ne connais pas ton prénom?), bonjour Michel et bonjour à tous

Merci à vous tous pour vos compliments et vos appréciations.
@ Pélikan: Ne te fais pas de soucis, le baptême et les essais à la mer ne sont pas pour tout de suite, il va se passer encore quelques temps, car comme tu l'écris ce n'est pas la fin. J'ai encore d'autres idées pour fignoler encore plus.
@ Michel: Pour les fanaux j'ai rajouté quelques petits éléments (les fonds pour les 2, les anses ou arceaux (je ne connais pas le terme exact) pour les 2 également et les protections pour celui de gauche).
Amitiés
Gérard

Bonsoir Gérard,

Toujours aussi belle ta "Marie-Jeanne" et vraiment, quand je la vois, j'ai l'impression d'être à Concarneau !!!

Par contre une petite chose m’interpelle : Frédéric (Pelikan) parle "d'essais à la mer" ?
C'et une galéjade ou je n'y comprends plus rien, car j'ai l'impression que c'est une maquette d'exposition, ai-je tord ou raison ?
 Ôte moi ce dilemme de mon esprit !

A très bientôt pour d'autre très belles photos.

Bonne soirée.

Bien sur,une boutade..".les essais a la mer" c'est pour rester dans le ton.

Ceci dit (n'étant pas marocain"   la suite et fin ...super!!

Bonjour Bertrand, bonjour Frédéric, bonjour à tous.

Comme te l'a écrit Frédéric c'est une galéjade. Ma petite Marie Jeanne est bien un modèle d'exposition et je n'essaierai même pas de la mettre dans l'eau. Donc rassures toi, il n'y aura pas d'essais à la mer "juste en rêve pour elle". Il ne manque plus que l'odeur de la mer et le cri des mouettes et des goélands et on se croirait du côté de Concarneau.
Dans quelques temps je posterais d'autres photos
Amitiés
Gérard

Salut mon ami.
Comme j'ai un peu "pas l'envie" de relire tout ton post de montage de La Marie-Jeanne,je te poses la question ici...
La peinture de la coque,mats et autres apparaux,tu l'as faite en MAT,SATINE,ou BRILLANT ??

Ca m'aiderais bien si tu me le disais,alors merci d'avance

Bonjour Frédéric, bonjour à tous

J'ai utilisé de la peinture satinée. Pour le bleu j'ai mélangé de la peinture bleu marine brillante (N°15) avec de la peinture bleu clair mate (N°65), ce qui a donné du bleu satin. Tu trouveras les liens ci dessous (c'est juste pour les références des peintures).

http://www.oupsmodel.com/humbrol-enamel-14ml/13327-humbrol-peinture-enamel-015-bleu-nuit-brillant.html

http://www.oupsmodel.com/humbrol-enamel-14ml/13369-humbrol-peinture-enamel-065-bleu-avion-mat.html

J'ai d'abord versé la peinture bleu claire (N°65)(après l'avoir bien mélangé) dans un ancien pot de peinture Tamiya (vide et bien nettoyé et séché) et j'ai rajouté le bleu foncé (après l'avoir bien mélangé également) au fur et à mesure jusqu'à obtenir le teinte qui me plaisait.
Pour le blanc et le noir c'est de la peinture satin. Pour un bateau il ne faut pas utiliser de la peinture brillante, en particulier pour les bateaux de travail ou pour les bateaux de guerre.
J'espère que ces petits renseignements pourront t'aider.
Bon courage et beaucoup de plaisir.
Amitiés
Gérard

Bonjour Michel, bonjour à tous

Merci du compliment , je pense que cela vient de l'habitude de peindre les maquettes en plastique, résine, etc. et ce depuis plusieurs dizaines d'années et de différentes  catégories et ceci toujours à la main (comme les voiles)
Bonne soirée
Amitiés
Gérard

Quand "elle sera toute finite" tu peux mettre des jolies photos car je pense que ça va ètre bientôt

Bonjour à tous

Quelques photos pour vous montrer l'avancement du montage de la petite Marie Jeanne.





Le fanal de pèche est en place.















Les bosses de ris (sur les 5 photos précédentes) sont posées, mais elles ne sont pas encore fixées.















Voilà ou j'en suis arrivé, la suite pour un peu plus tard.
Bonne soirée, bon apéro, et bon appétit.
Gérard

Bonsoir Pélikan

Ne t'inquiètes pas, je mettrais plein de photos sous toutes les coutures.
Mais ne soit pas trop pressé. Il y a encore 3 voiles à confectionner (une est en cours = Le Foc), les tangons et toutes les lignes (avec en plus un diorama).
Amitiés
Gérard

Quand je vois la belle qualité de ton travail je ne peux pas ètre impatient," qui veut aller très loin ménage sa monture" !!

Voiles et foc seront a la hauteur du reste !!

Bonsoir Pélikan, bonsoir Michel et bonsoir à tous


Tout d'abord merci de vos compliments et de vos appréciations.
@ Pélikan: J'espère que les voiles seront à la hauteur du reste de la maquette.
@ Michel: Le bonjour te va également, j'essaye de faire le plus proche possible de la réalité avec les photos dont je dispose. Si parmi nos amis vous avez des photos du pont, du gréement ou autre des thoniers dundee, je suis très intéressé.
Bonne soirée, bon apéro et bon appétit.
Amitiés
Gérard

Magnifique tu nous fais un montage de vrais pro bravo j'adore

Super travail
Une question si tu veux bien : comment et avec quoi réalises tu les "mini thons" au 1:50eme?

Pour le reste,c'est TOP

Bonjour Serge, Lionel, Frédéric, Laurent, Michel, bonjour à tous

Tout d'abord un grand merci pour vos compliments et vos appréciations qui me font beaucoup plaisir.

@ Frédéric: Pour les mini-thons j'ai fait quelques recherches sur Internet et notre ami à tous "GOOGLE" m'a permis d'avoir quelques données sur les thons germons, à savoir entre autres, leur longueur moyenne (environ 70 cm), à partir de là j'ai divisé cette longueur par 50 pour l'obtenir au 1/50 soit 1,4 cm environ.
Toujours grâce à notre ami GOOGLE j'ai cherché des photos et dessins de thons germons et j'ai sélectionné quelques dessins et photos que j'ai copié sur Word.
J'ai réduit les images de manière à avoir des thons de 1, 4 cm environ.
J'ai imprimé ces dessins et photos pour les mesurer une fois l'impression faite.
J'ai de nouveau sélectionné ceux qui me convenaient le plus et je les ai recopié de nouveau sur Word .
J'ai sélectionné l'image et j'ai fait un "Copier- Coller" juste à côté.
J'ai sélectionné la nouvelle image puis j'ai cliqué sur l'onglet "Format", j'ai utilisé l'outil "Rotation"puis "Retourner horizontalement", une fois obtenu les 2 images inversées je les ai sélectionné toutes les 2 et j'ai fait des "Copier- Coller" jusqu'à obtenir une ligne de thons.
J'ai de nouveau sélectionné toute la ligne et de nouveau j'ai fait des "Copier- Coller", jusqu'à obtenir une page complète de thons que j'ai imprimé sur du papier "Bristol".
Et maintenant je les découpe lorsque j'ai un peu de temps, puis je colle 2 demi thons avec de la colle à bois pour en obtenir 1 entier.
Voilà comment je me suis débrouillé.
Si vous êtes intéressés par le fichier Word de la page de thons ou par le PDF, contactez moi par MP en me donnant votre adresse mail et en m'indiquant le format que vous préférez et je vous l'enverrais sur votre boite mail.

@ Michel:Tu ne te gourges pas, il y avait bien une embarcation de secours et/ou de service. Lorsque le bateau allait vers la zone de pèche, ce canot se trouvait sur les "bois de thons" et lorsqu'il commençait à avoir des thons suspendus sur ces bois , le canot était placé:
Soit à côté du "bois de thons".
Soit en remorque selon la nature du temps.
Mais tous les thoniers n'en étaient pas équipés.
Bonne soirée, bon apéro et bon appétit.
Amitiés
Gérard

Tu es en plus un expert en micro chirurgie de la faune navale...!!!

Je suis ton travail avec passion,toujours curieux de découvrir de nouvelles astuces de ta part !!
