MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 09 Déc 2013, 21:16

C'est marqué sur le coté de la pièce, 54428 kgs  Wink
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 09 Déc 2013, 23:05

Ile de Corregidor (Philippines)



Artillerie de defense cotiere lourde - Page 7 A_batt93



Il y avait 23 batteries installees sur Corregidor,consistant en 56 canons cotiers et mortiers.
De plus,Corregidor avait 13 batteries d'artillerie antiaeriennes avec 76 canons
(28 de 76.2mm et 48 mitrailleuses de calibre 50) et 10 projecteurs Sperry de 152mm.

La gamme plus longue des pieces cotieres etait les deux canons de 305 mm des Batteries Hearn et Smith, avec une portee horizontale de 27,000 m.
Ces canons n'etaient pas efficaces pour l'utilisation contre des cibles sur Bataan.



Artillerie de defense cotiere lourde - Page 7 A_batt98



Pendant le siege,l'ile avait des munitions perforantes suffisantes,mais tres peu de type anti-personnel.
En fait,la plupart des obus anti-personnels etaient seulement pour les batteries de mortiers
de 12 pouces des forts Way et Geary.



Fort Mills et autres defenses sur l Ile

2 batteries de 10 mortiers de 12-inch (305mm)
5 batteries de  8 canons de 12-inch (305mm)
1 batterie  de  2 canons de 10-inch (254mm)
1 batterie  de  2 canons de 8-inch  (203mm)
2 batteries de  5 canons de 6-inch  (152mm)
8 batteries de  19 canons de 155-mm. GPF
4 batteries de  10 canons de 3-inch (76.2mm)


Mortiers 305mm

Artillerie de defense cotiere lourde - Page 7 A_batt99




Batterie Smith 305mm

Artillerie de defense cotiere lourde - Page 7 A_bat100




Batteries anti-aeriennes incluses celles du sud Bataan

2 batteries de 10 canons SL Sperry 60-[a]
7 batteries de 28 canons de 3-inch (76.2mm)
4 batteries de 48 mitrailleuses Calibre.50


Autres Forts de protection en Baie de Manille


Fort Hughes (Caballo)

2 Batteries de 2 canons de 14-inch (356mm)
1 Batterie de 4 mortiers de 12-inch(305mm)
1 Batterie de 2 canons de 6-inch (152mm)
2 Batteries de 3 canons de 155-mm. GPF
2 Batteries de 6 canons de 3-inch (76.2mm) dont 4 AA
3 Batteries SL 3

canon 6 inch

Artillerie de defense cotiere lourde - Page 7 A_corr10




Fort Drum (El Fraile)

2 Batteries de 4 canons de 14-inch (356mm) sur tourelle
2 Batteries de 4 canons de 6-inch (152mm)
2 Batteries de 3 canons de 3-inch (76.2mm) dont 2 AA
2 Batteries SL 2


Fort Frank (Carabao)

2 Batteries de 2 canons de 14-inch (356mm)
1 Batterie de 8 mortiers de 12-inch (305mm)
1 Batterie de 4 canons de 3-inch (76.2mm)(AA)
1 Batteries de 4 canons de 155-mm. GPF
1 Batteries de 3 canons de 75-mm. defense de plage
2 Batteries SL


Canon 12 inch

Artillerie de defense cotiere lourde - Page 7 A_bat103




Le 29 décembre 1941, les Japonais effectuèrent un bombardement stratégique sur Corregidor, détruisant l'hôpital. Jusqu'à la fin avril, les défenseurs philippins et américains de l'île résistèrent aux attaques de l'aviation japonaise, qui leur infligea 614 bombardements, pour un total
de 365 tonnes d'explosifs.

À partir du 28 avril, les bombardements redoublèrent d'intensité. À partir du 1er mai, l'artillerie japonaise commença également ses tirs depuis Bataan.



Canons US tirant sur les positions japonaises

Artillerie de defense cotiere lourde - Page 7 A_bat102




Débarquement japonais

Dans la nuit du 5 mai au 6 mai, les bataillons du 61e régiment d'infanterie japonais débarquèrent au nord-est de l'île, sur les plages de Corregidor, précédés d'une nouvelle campagne de bombardements. La résistance féroce des soldats philippins et américains
fut bientôt submergée par le nombre des troupes ennemies, qui bénéficiaient de renforts continuels.

À 9h30 du matin, trois tanks japonais furent débarqués sur la plage et prirent part à la bataille; les défenseurs durent se retirer vers Malinta Hill et trouver abri dans le tunnel, où se trouvaient déjà 1000 soldats blessés.

Souhaitant éviter l'invasion du tunnel qui n'aurait pu que se conclure par un massacre,
le général Wainwright annonça son intention de se rendre par un message radiophonique
au président Franklin D. Roosevelt. À 13h30, deux officiers munis d'un drapeau blanc furent envoyés annoncer la reddition aux Japonais.



Fort Mills en 1945

Artillerie de defense cotiere lourde - Page 7 A_corr11



Les japonais utilisant les canons Us lors de la reconquete des Philippines en 1944 par les americains

Artillerie de defense cotiere lourde - Page 7 A_corr12


sources
http://corregidor.org

Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMar 10 Déc 2013, 14:12

De plus les canons n'étaient pas protégés  Wink
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMer 11 Déc 2013, 00:26

Fortifications Dardanelles 1915 Empire Ottoman

Artillerie de defense cotiere lourde - Page 7 A_bat104



Les forts cote europeen

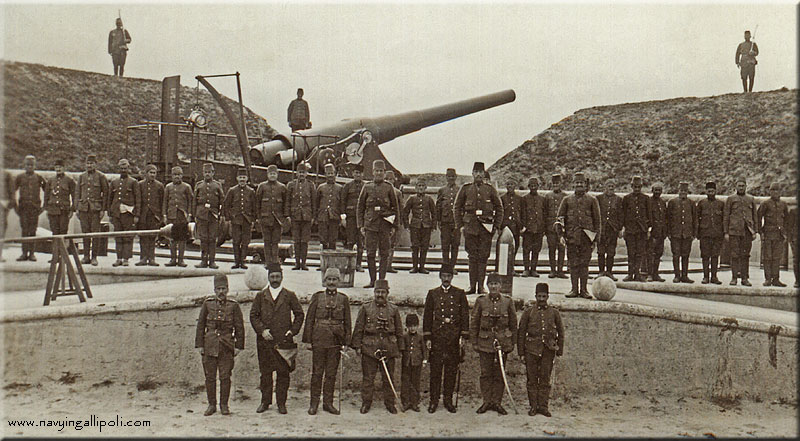

Ertuğrul Tabyası (Fort No.1)
Armement:
2 canons de 240 mm L/35

Artillerie de defense cotiere lourde - Page 7 A57




Namazgâh Tabyası (Fort No.17)
Armement:
2 canons de 260 mm L/22
2 canons de 240 mm L/35
5 canons de 240 mm L/22
7 canons de 210 mm L/22


Rumeli Hamidiye Tabyası (Fort No.16)
Armement:
2 canons de 355 mm L/35


Artillerie de defense cotiere lourde - Page 7 A122


Rumeli Mecidiye Tabyası (Fort No.13)
Armement:
2 canons de 280 mm L/22
4 canons de 240 mm L/35

Rumeli Mesudiye Bataryası (Fort No.7)
Armement:
3 canons de 150 mm L/45


Artillerie de defense cotiere lourde - Page 7 A214

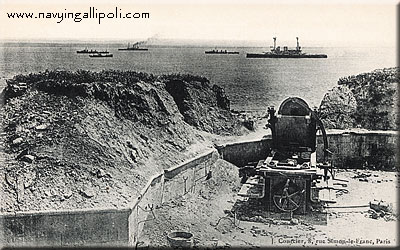

Seddülbahir Tabyası (Fort No.3)
Armement:
2 canons de 280 mm L/22
2 canons de 260 mm L/22
2 canons de 240 mm L/22
2 canons de 37 mm AA
6 canons de 87 mm L/24

Artillerie de defense cotiere lourde - Page 7 A314



Yıldız Tabya (Fort No.9)
Armement:
6 canons de 150mm/26
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMer 11 Déc 2013, 00:41

Les forts cote asiatique

Anadolu Hamidiye Tabyası (Fort No.19)
Armement:
2 canons de 355 mm L/35
7 canons de 240 mm L/35


Artillerie de defense cotiere lourde - Page 7 A411

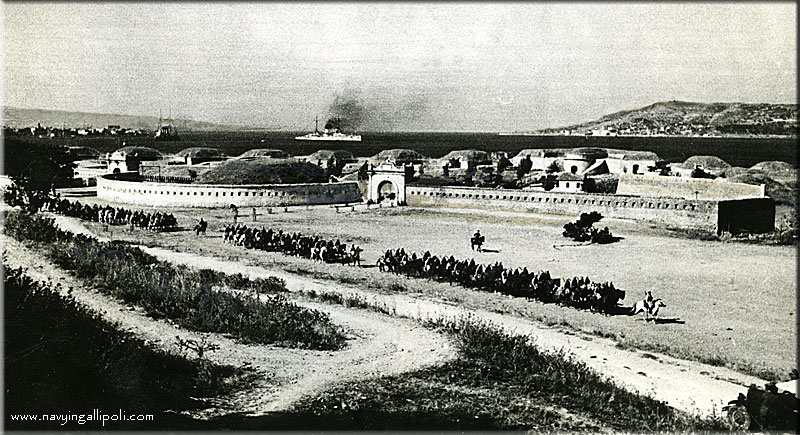

Anadolu Mecidiye Tabyası (Fort No.24)
Armement:
2 canons de 280 mm L/22
3 canons de 260 mm L/22
3 canons de 240 mm L/22
1 canon de 210 mm L/22
6 mortiers de 210 mm L/6.4


Artillerie de defense cotiere lourde - Page 7 A511


Çimenlik Tabyası (Fort No. 20)
Armement:
1 canon de 355 mm L/35
1 canon de 355 mm L/22
1 canon de 240 mm L/22
1 canon de 210 mm L/22

Dardanos / Hasan Mevsuf Bataryası (Fort No.8 )
Armement:
5 canons marine de 150 mm L/40 dont 2 venant de la fregate Muin-i Zafer
et 3 du cuirasse Âsar-ı Tevfik.



Kumkale Tabyası (Fort No.6)
Armement:
2 canons de 280 mm L/22
2 canons de 260 mm L/22
2 canons de 240 mm L/22
1 canon de 210 mm L/22
1 canon de 150 mm L/26

Orhaniye Tabyası (Fort No.4)
Armement:
2 canons de 240 mm L/35
2 canons de 37 mm AA


Artillerie de defense cotiere lourde - Page 7 A713



Zone Bolayir
3 forts construit au 17eme siecle

Yıldız Tabya (Fort Napoleon)
Armement:
6 canons de 87 mm L/24

Merkez Tabya (Fort Sultan)re-arme au 19e siecle
Armement:
3 canons de 150 mm L/26
3 canons de 90 mm Krupp

Ay Tabya (Fort Victoria)
Armement:
6 canons de 87 mm L/24



source
http://www.navyingallipoli.com

Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMer 11 Déc 2013, 11:56

Les Dardannelles étaient bien défendues  Wink
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître



Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMer 11 Déc 2013, 18:00

Splendides photographies et documentation.

Merci beaucoup pour ce partage.

_________________
Artillerie de defense cotiere lourde - Page 7 Graoul12
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMer 11 Déc 2013, 23:57

Dardanelles 1916

Apres la mise en deroute des Allies a Gallipoli, l 'Armee ottomane,avec l'aide allemande,
a depense beaucoup d'energie et de ressources en reconstruction et en renforcement
des defenses cotieres des Dardanelles et au Bosphore.
Ce travail a continue meme apres la premiere guerre mondiale.



Artillerie de defense cotiere lourde - Page 7 A_bat107




Cette batterie cotiere sitee a Cap Helles a utilise un canon naval de calibre 21 cm/40 SK L/40
pris sur le vieux croiseur-cuirasse allemand SMS Roon,elle a servit contre les navires britanniques en vue au large de Kephalo et Aliki

Artillerie de defense cotiere lourde - Page 7 A_bat109



SMS Roon

Croiseur lourd allemand de la Classe Roon,tres semblable au croiseur de la classe
Prinz Adalbert,il avait quatre cheminees au lieu de trois.
Le SMS Roon a ete construit au Chantier naval Kiel et lance le 27 juin 1903 et en service
en avril 1906.
Servi au debut de la Premiere Guerre mondiale mais rapidement mis a la retraite en 1916
et desarme.
Il etait destine en transporteur d'hydravions avec un armement de 6 canons de 5.9 pouces
et 6 canons de 3.4 pouces plus 4 hydravions mais ce projet a ete abandonne.
Converti comme un bateau de logement pour la KriegsMarine a kiel apres
la premiere guerre mondiale.Il a ete abandonne en 1921.


Artillerie de defense cotiere lourde - Page 7 A_bat108


Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyJeu 12 Déc 2013, 01:08

Canons de Forteresse Dardanelles 1915

355 mm L/35 Krupp

Date de production: 1889
Calibre: 355 mm

Portee : 10800 m a 16900 m suivant les obus utilises

Poids des obus : 725 kg -obus perforant, 620 kg -obus explosif

Poids du fut: 85 t
Poids du chassis: 85 t


Places dans les forts:
Anadolu Hamidiye (No. 19), Çimenlik (No.20) and Rumeli Hamidiye (No. 16).


Piece de 355mm survivante au Musee Harbiye d Istanbul aujourdui

Artillerie de defense cotiere lourde - Page 7 A_bat110







280 mm L/22 Krupp

Date de production: 1870
Calibre: 280 mm

Portee : 7600 m a  8000 m suivant les obus utilises

Poids des obus: 199 kg -obus a fragmentation, 233.5 kg -obus perforant


Places dans les forts:
Kumkale (No. 6), Seddülbahir (No. 3) and Anadolu Mecidiye (No. 24)


Fort Sarı Kaya
Artillerie de defense cotiere lourde - Page 7 A58





240 mm L/35 Krupp

Date de production: 1880/90
Calibre: 240 mm

Portee: 11000 m a 14800 m suivant les obus utilises
Poids obus: 215 kg obus a fragmentation


Places dans les forts:
Ertuğrul (No. 1), Orhaniye (No. 4), Anadolu Hamidiye (No. 19), Namazgâh (No. 17) and Rumeli Mecidiye (No. 13) .



Artillerie de defense cotiere lourde - Page 7 A_bat112




source
http://www.navyingallipoli.com

Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyJeu 12 Déc 2013, 13:18

Sacrés canons  Wink
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyJeu 12 Déc 2013, 23:13

Defense des Dardanelles entre deux guerres

Batterie Turgut Reis

Le cuirasse Turgut Reis

Le cuirasse SMS Weissenburg etait le premier grand cuirasse de la marine Imperiale Allemande.
Il fut lance en 1891.
En 1910,il fut vendu a l Empire Otoman et renomme "Turgut Reis".
Il a servit dans la guerre des Balkans puis contre les grecs en 1912/1913.




Artillerie de defense cotiere lourde - Page 7 A_bat113



Il a tres peu servit pendant la premiere guerre mondiale a cause de sa faible vitesse
de deplacement.
Des 1924,il a employe comme navire ecole jusqu en 1933.
En 1936,ses tourelles ont ete demontees pour servir de batteries cotieres .
A partir de ce temps,il fut abandonne par la Marine a Istanbul et servait de logement
pour les travailleurs du port .
Il fut ferraille en 1953.



Artillerie de defense cotiere lourde - Page 7 A_batt12




Canakkale, Batterie Turgut Reis

Les tourelles du cuirasse Turgut Reis equipees de 2 canons de 280 mm L/40 ont ete monte comme batterie cotiere en 1938 du cote asiatique des Dardanelles.
Elles ont ete nomme "Turgut Reis Battery".


Artillerie de defense cotiere lourde - Page 7 A_bat114



Artillerie de defense cotiere lourde - Page 7 A59



La tourelle centrale du cuirasse equipee de 2 canons de 280 mm L/35 en batterie cotiere.


Artillerie de defense cotiere lourde - Page 7 A_bat115





source
http://www.turkeyswar.com

Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyVen 13 Déc 2013, 11:29

Rien ne se perd avec ses cuirassés  santa
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître



Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptySam 14 Déc 2013, 11:37

Merci pour ces formidables informations.

_________________
Artillerie de defense cotiere lourde - Page 7 Graoul12
Revenir en haut Aller en bas
jacknap1948
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
jacknap1948


Localisation : 93 + 76

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptySam 14 Déc 2013, 12:01

Salut Naga13.
Merci pour tous ces documents très intéressants.
Bonne journée et à plus tard.
Jacques.

_________________
À mon très grand ami Patrice († 58).
À ma petite belle-fille Gaëlle († 31).




Artillerie de defense cotiere lourde - Page 7 Signat15
Décor "simpliste" pour refaire, à 9 joueurs, la Bataille d'Eylau en 1807.
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 02:38

Batterie 407 Hawaii(USA)

Epave de l USS Arizona debut 1942

Artillerie de defense cotiere lourde - Page 7 A_bat118




Apres l attaque japonaise de Pearl Harbor et la destruction de l USS Arizona,l epave
du cuirasse a ete abandonnee en 1942.
2 tourelles ont ete sauve non sans mal car le navire a ete sous l eau pendant longtemps.
Ces tourelles ont ete demonte de l epave et malgre differents problemes techniques pour reconditionner les canons,il a ete decide de les reinstaller comme
Batterie d'Artillerie cotiere.

Demontage des canons et des tourelles en mai 1942

Artillerie de defense cotiere lourde - Page 7 A64


Artillerie de defense cotiere lourde - Page 7 A65





Assemblage sur terre des tourelles 1943

Artillerie de defense cotiere lourde - Page 7 A_bat119






La batterie Arizona etait a Kahe Point sur la cote ouest d'Oahu


Artillerie de defense cotiere lourde - Page 7 A_bat117


La Batterie Pennsylvania etait sur la Peninsule Mokapu,couvrant la baie de Kaneohe
a ce qui est maintenant la Base marine d hawaii.


La batterie Pennsylvania a tire pour la premiere et derniere fois en aout 1945 pour un exercice,tandis que la Batterie voisine,l'Arizona n'a jamais ete achevee.



Artillerie de defense cotiere lourde - Page 7 A_bat120



source
http://www.diamondheadhike.org/militaryhistory.html
Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal
olivier2a


Localisation : Porto-Vecchio
Navire préféré : Richelieu

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 08:22

Bonjour Naga,

Je ne connaissais pas cette opération de "reconversion" de l'artillerie principale de célèbre cuirassé.
Merci pour l'information et les photos.

Amitiés

Olivier

_________________
Olivier

Artillerie de defense cotiere lourde - Page 7 500__c10
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 09:15

Bien le bonjour

je pensais aussi que tout avait été ferraillé

la recuperation n'a pas été facile je pense et beaucoup de travail pour pas grand chose

le reconditionnement apres un sejour dans l'eau de mer comme tu l'écris a du être particuliérement difficile


_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 11:50

On en apprend tous les jours  Wink santa
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître



Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 11:52

Ils sont super intéressants tes articles. Merci pour tout Naga13.

_________________
Artillerie de defense cotiere lourde - Page 7 Graoul12
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 22:58

Defense cotiere des Iles D Hawaii

Le 12 aout 1898, Hawaii a ete formellement annexe comme un Territoire americain.
Un peu plus tard,des ingenieurs et des troupes americaines sont arrives pour etablir
la premiere garnison militaire.
La garnison initiale a ete logee dans une serie de camps provisoires jusqu'a ce que
le President Theodore Roosevelt etablisse une base militaire le 18 Janvier 1906.

Le 1er fevrier 1906,le rapport du conseil de defenses cotier Taft a recommande
qu Hawaii,specifiquement Honolulu et Pearl Harbor,soit protege par des batteries
d'artillerie cotieres.
La liste d'armement recommande comportait:

16 mortiers de 12 inch(305mm)
6 canons de 12 incn(305mm)
4 canons de 6 inch (150mm)

Initialement,quatre forts ont ete construits pour avoir des batteries de canons:

le Fort Kamehameha
le Fort Ruger
le Fort deRussy
le Fort Armstrong


Le Fort Kamehameha comprenait 7 batteries:


Artillerie de defense cotiere lourde - Page 7 A67



La Batterie Selfridge a ete construite de novembre 1907 a 1913.Elle avait 2 canons
de 12 pouces (305mm) M1895 sur des chariots disparaissants,d une portee d'environ 27 kms.


Artillerie de defense cotiere lourde - Page 7 A216



La Batterie Jackson a ete construite en 1913 et a ete equipe de 2 canons de 6 pouces
(150 mm) sur des chariots disparaissants, avec une portee d'environ 14 kms.


La Batterie Hawkins a ete construite en 1914,elle etait equipe de 2 canons 3-inch (76 mm)
avec une portee 5.5 km)

Artillerie de defense cotiere lourde - Page 7 A_bat121



La Batterie Hasbrouck a ete construite de Juillet 1909 a 1914 et a ete equipe de 8 mortiers
de 12 pouces (305mm),d'une portee d'environ 14 kms.
Elle etait situee directement a l'est de l'entree de Pearl Harbor.



Artillerie de defense cotiere lourde - Page 7 A124




Les Batterie Chandler et Barri

A la limite Ouest de Fort Kamehameha,la Batterie Chandler avait 2 canons de 3 pouces (76mm).
La Batterie Barri avait 2 canons de 4.7 inch.
La construction a ete commencee en septembre 1914.
Barri a ete demantelee en 1925.les deux batterie n'existent plus.

Les Batteries Adair et Boyd
Chacune d'entre elle avait 2 canons de 6 pouces (150 mm) dans des casemates situes
sur l'ile Ford.
Elles ont ete commencee en aout 1916.Quelques annees plus tard,un terrain d'aviation
appele Luke Field a ete construit sur l'ile et le site appartiennent maintenant a la Marine.


La Batterie Closson
La batterie  etait situe derriere des murs de beton arme massifs d environ 6.1 m d epais,
qui eux meme etait derriere 9.1 m de terre.
Les armements de la premiere phase etaient desuets.
En 1920,2 canon de 12 pouces (305mm) d'un nouveau style sur un chariot barbette qui pouvait tourner a 360 degres,ont ete installes .
Les canons tiraient des obus de 442 kg avec une elevation jusqu'a 35 degres et une portee
de 27 kms.



Artillerie de defense cotiere lourde - Page 7 A315




Des armes a feu anti-aeriennes ont ete aussi ajoutees pour proteger la batterie.
Elles ont ete utilises dans l'attaque sur Pearl Harbor,le 7 decembre 1941.Un avions japonais Mitsubishi A6M2 "Zero" a ete abattu,il s est ecrase pres du fort.
En 1942,une protection de beton a ete ajoute au-dessus des canons.


Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyLun 16 Déc 2013, 23:37

Fort Ruger a Oahu (Hawaii)



Artillerie de defense cotiere lourde - Page 7 A_bat_12




Le Fort Ruger localise a Diamond Head Crater etait la premiere installation majeure
d'Artillerie cotiere a Hawaii.
la batterie Harlow a ete achevee en 1911 avec l'installation de 8 mortiers de 12 inch
(305mm) anti-navire.
Pour faire venir ces grands mortiers jusqu'au Fort Ruger,il a fallu construire un chemin de fer provisoire a partir du port d Honolulu .


Artillerie de defense cotiere lourde - Page 7 A_batt12





Fort DeRussy

La batterie Randolph a ete construite en 1911 pour defendre le Port d Honolulu.
Elle a ete equipe de 2 canons de 14 pouces (356 mm) sur des chariots disparaissants
avec une portee d'environ 37 kms.


Artillerie de defense cotiere lourde - Page 7 A_bat122


Une autre installation de 2 canons de 6 pouces a ete appele la Batterie Dudley.




Fort Armstrong

Le fort Armstrong est localise a Honolulu,Oahu et a ete construit en arriere du recif Ku-akau-kukui en 1907 pour proteger le port.
La batterie Tiernon avait des canons M1903 de 3 pouces (76,2mm) de 1911 a 1943.
Le fort Armstrong a ete occupe par l'Artillerie cotiere jusqu'en septembre 1922.
Quand le QG de l'Artillerie s'est deplace vers le Fort deRussy, il a ete abandonne par l'armee
de terre en 1950.



Batterie Granger Adams

La Batterie Granger Adams consistait en 2 canons sur rail de 8 inch (203mm).
Les batiments de stockage de munitions,poste de controle de tir,centrale electrique
ont ete construit entre 1933 et 1935.Elle a ete abandonne en 1946.



Artillerie de defense cotiere lourde - Page 7 A_bat123



La portee etait suffisante pour couvrir une partie de la baie Kaneohe au nord de Oahu,
mais n avait pas l elevation superieur pour passer par dessus les montagnes.



sources
http://www.diamondheadhike.org
http://fortwiki.com/Fort


Revenir en haut Aller en bas
paszim
Second Maître
Second Maître



Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMar 17 Déc 2013, 08:18

Magnifique article. Merci.

_________________
Artillerie de defense cotiere lourde - Page 7 Graoul12
Revenir en haut Aller en bas
jacknap1948
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
jacknap1948


Localisation : 93 + 76

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMar 17 Déc 2013, 09:17

Salut Naga13.
Merci pour tous ces articles intéressants.
À plus tard.
Jacques.

_________________
À mon très grand ami Patrice († 58).
À ma petite belle-fille Gaëlle († 31).




Artillerie de defense cotiere lourde - Page 7 Signat15
Décor "simpliste" pour refaire, à 9 joueurs, la Bataille d'Eylau en 1807.
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMar 17 Déc 2013, 09:38

Toujours intéressant  Wink santa
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 EmptyMer 18 Déc 2013, 00:17

Fort Barette-Puu O Kapolei



Artillerie de defense cotiere lourde - Page 7 A_bat126



Le succes de l Amiral Togo et de la Marine japonaise Imperiale en 1905 contre la flotte russe
a fait beaucoup pour aider a financer l'Artillerie cotiere massive.
L'armee americaine a commence a installer sur ses cotes,des canons et mortiers de gros calibres,menant en fin de compte aux installations de canons navals de 16 pouces comme
au Fort Barrette.
La victoire japonaise sur la Russie a clairement inquiete les etats-Unis et d'autre puissances occidentales,particulierement ceux qui avaient des territoires dans le Pacifique.
Les americains craignaient une attaque d envergure de cuirasses lourds japonais pour prendre le port d Honolulu.
Les amiraux japonais avaient les exploits navals de l'Amiral Togo dans leur esprit le matin
du 7 decembre 1941,croyant une attaque stupefiante sur la Flotte US de Pearl Harbor
ferait que les americains se retireraient vers la Cote ouest et que le Japon gouvernerait
l'Ocean Pacifique.

La construction du Fort Barrette a ete acheve en 1934 par les ingeieurs de l'Armee.
En 1935,on installa 2 batteries de canons de 16 inch sans protection.



Artillerie de defense cotiere lourde - Page 7 A_bat124




Artillerie de defense cotiere lourde - Page 7 A_batt14



En 1942,il a ete decide proteger lourdement les canons en construisant des casemates
en beton arme et proterger par des ouvrages de terre.



Artillerie de defense cotiere lourde - Page 7 A_bat125




C'etait un fort d'Artillerie cotiere unique,avec des tunnels et des bunkers pour les munitions.
Il y avait chemin de fer a voie etroite vaste servant les 2 canons de 16 pouces (406mm)
en Batterie.
Le fort a ete attaque le 7 decembre 1941 par des avions japonais et un homme,
le Caporal Joseph Medlan,a ete tue pendant l'attaque aerienne.
Pendant la seconde guerre mondiale,il y avait un deploiement de troupes vaste dans la zone autour du fort,il y avait des baraques, QG,un bureau postal,un cinema,un terrain de sport.

Pendant les tirs d exercice,le son et l'onde de choc etaient si forts que les gens habitant
ou travaillant tout pres de la Plantation Ewa etaient alertes a l'avance avant que les canons entrent en action.
Les Villageois fermaient leurs fenetres et enlevaient les plats et assietes des etageres
car l'effet produit ressemblait a un bang supersonique d'un jet passant a basse altitude.
Quelques Villageois d Ewa montaient sur le versant de la colline derriere le fort,
avec des paniers de pique-nique et regardaient les tirs.
Il y avait une forte explosion,l'onde de choc et un bruit "filant",l'obus d'artillerie enorme
quittant le fut du canon a une vitesse tres elevee,allant vers la cible remorquee en mer.




Artillerie de defense cotiere lourde - Page 7 A_batt13





Batterie AA de protection au fort Barrette

Camp Malakole
251st Coast Artillery Regiment (Anti-Aerien) F. Battery

Artillerie de defense cotiere lourde - Page 7 A_bat127

Les premiers morts de Pearl Harbor

Le 251e etait en alerte de guerre le samedi,le 6 decembre 1941 mais il etait dit que
la flotte japonaise a ete decouverte vers Taiwan.
Nos 3 militaires ont donc eu leur dimanche de libre,ils ont loues 2 avions civils Piper Cubs
a l aeroport d Honolulu.
Ils ont decolles le long de La Cote Ewa pour s entrainer.
Ils etaient directement dans la zone d'attaque des Zeros japonais et ont ete abattus immediatement.
C etaient les premieres pertes humaines americaines de l'attaque de Pearl Harbor.

Les trois soldats tues de la 251st Coast Artillery Regiment etaient:

Sgt. Henry C. Blackwell, USA
Cpl. Clyde C. Brown, USA
Sgt. Warren D. Rasmussen, USA


Pendant la guerre froide,il a ete installe une batterie de missiles Hercules en alerte 24/24h.Desactive en 1970.

Artillerie de defense cotiere lourde - Page 7 A_bat128



Batterie canon aujourd hui

Artillerie de defense cotiere lourde - Page 7 A_bat129


sources
http://sakurasakujapan.web.fc2.com
http://www.december7.com

Revenir en haut Aller en bas
Contenu sponsorisé





Artillerie de defense cotiere lourde - Page 7 Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde - Page 7 Empty

Revenir en haut Aller en bas

Artillerie de defense cotiere lourde
Revenir en haut
Page 6 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: RECUEIL DE DOCUMENTATION & PLANS :: Navires et Histoire Navale-
Sauter vers:
