MessageSujet: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyJeu 07 Nov 2013, 12:00

Artillerie de marine

Il s'agit de pièces d'artillerie conçues au départ , pour un usage naval (cuirassés , croiseurs , destroyers, sous-marins...) .
Celles-ci étaient placées sur affûts tournants et pouvaient être protégées par un  bouclier ou une tourelle blindée à un ,
deux ou trois tubes .
Ces canons provenaient généralement de navires de la première guerre mondiale ayant été désarmés (allemands ou étrangers)
ou de navires ayant été retirés du service actif depuis peu (par exemple , les tubes de 28cm provenant du  cuirassé Gneisenau) .
Il pouvait aussi s'agir de tubes de rechange pour des navires en service (croiseurs lourds ou cuirassés)
ou des canons conçus pour armer des navires qui ne furent jamais construits
(par exemple , les quatre tourelles doubles de 20,3cm destinées au croiseur lourd Seydlitz) .
Il pouvait aussi s'agir de pièces utilisées par la défense des côtes françaises avant la guerre.



Quelques modèles utilisés sur le Mur de l Atlantique:

15cm SKC/28
15cm SKL/40
15cm SKL/45
15cm TbtsK C/36
15cm UbtsK L/45
16,4cm M87(f)
16,4cm M 93/96(f)
17cm SKL/40 in MPL
19,4cm KM 70/93(f)
20,3cm SKC/34 in Drh.L C/34
24cm SKL/40
24cm SKL/50
24cm SKC/97(h)
24cm KM 02/06(f)
28cm SKL/40
28cm SKL/45
28cm SKL/50
28cm SKC/34 in Drhl C/28
28cm L/40 Krupp
30,5cm SKL/50
30,5cm K14(r)
38cm SKC/34
38cm KM 35/36(f)
40,6cm SKC/34



Le calibre 20,3cm


Le programme de réarmement de l'allemangne de 1935 prévoyait la reconstitution d'une flotte de guerre composée
de nouvelles générations de navires (cuirassés , croiseurs légers & lourds , sous-marins...) afin d'égaler la puissance de la Royal Navy . Dans la catégorie des croiseurs lourds , l' Admiral Hipper fut lancé le 6 février 1937 ; il donna son nom à sa classe
devant être constituée de 5 navires .
Le Blücher, lancé le 8 juin 1937 et le Prinz Eugen , lancé le 22 août 1938 .
Les deux suivants de la classe restés inachevés , ne sont jamais rentré en service dans la Kriegsmarine ;
le premier , le Lützow , a été vendu aux soviétique en 1940 et le second , le Seydlitz devait être , en principe ,
transformé en porte-avion .
L'armement principal de la classe Hipper était constitué de canons de 20,3cm .
Chaque navire possédait 8 pièces , placées en quatre tourelles doubles .
Le canon de 20,3cm SKC/34 d'un poids de 20,7 tonnes et d'une longueur de 60 calibres (L/60) était fabriqué par Krupp .
Il tirait un projectile de 122 kilos pouvant atteindre une portée maximum de 33.500m avec une V° de 925m/sec .
Les tourelles étaient de deux types différents : les tourelles A et D pesaient 249 tonnes et les tourelles B et C ,
équipées chacune d'un télémètre , pesaient 262 tonnes .
Leur blindage était de 160mm sur l'avant et 70mm sur les côtés et la toiture .

Note : sur les navires de guerre allemands , les tourelles étaient nommées par des lettres .
En partant de la proue jusque la poupe , elles étaient nommées : A "Anton"  , B "Bruno" , C "Cäsar" et D "Dora" .

Lors de la construction du Mur de l'Atlantique , des canons de 20,3cm furent utilisé pour la défense côtière ;
en tourelle ou sur voie ferrée .


Tourelle

Les quatre tourelles destinées au croiseur Seydlitz n'ayant jamais été utilisées , furent adaptées à un usage terrestre
afin de renforcer la défense des bases sous-marines présentes dans les grands ports de l'atlantique .




Batterie Karola

Artillerie de defense cotiere lourde A13



Pour protéger Lorient , deux tourelles furent installées sur l'île de Groix pour former la batterie "Seydlitz" 5./MAA264 .
Le tir était dirigé par un PDT type S446 équipé d'un télémètre sous tourelle blindée .

Pour protéger La Rochelle , deux tourelles furent placées sur l'île de Ré pour former la batterie de marine "Karola" 4./MAA282 .
Le tir était dirigé par une tour PDT type S497 muni d'un télémètre sous tourelle blindée à son sommet .



Artillerie de defense cotiere lourde A112




Ile de Groix, battery Seydlitz

Artillerie de defense cotiere lourde A14


A voir

http://www.poitou-charentes.culture.gouv.fr/pages/section6/patxx/page/murdelatlan.html




Dernière édition par naga13 le Ven 08 Nov 2013, 01:50, édité 1 fois
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyJeu 07 Nov 2013, 12:14

Le canon 24cm SK C/97(h)


Ce type de pièce d'artillerie fabriqué par Krupp , à la fin du 19ème siècle , était conçue pour armer une classe de navires
de défense côtière "Pantserschip" néerlandais pouvant opérer dans les colonies .
L'artillerie principale de ces navires était constituée de deux canons de 240mm installés chacuns dans une tourelle à un tube .

Le "Hertog Hendrik" (mis en service en 1904) , dont une partie de l'armement (y compris un des canons de 24cm)
avait été enlevé en 1926 , fut capturé par les forces allemandes en mai 1940 et coulé peu de temps après par des appareils de le RAF . Renfloué en octobre 1940 , son armement fut démonté , il fut converti en batterie de Flak flottante et renommé "Ariadne" .
A ce moment , son armement comprenait 8 canons de 10,5cm SKC/32 , 4 canons de 4cm et 16 de 2cm .
Il était aussi équipé d'un radar et de deux télémètres .

Le "Jacob Van Heemskerck" (mis en service en 1908) , fut sabordé par son équipage en mai 1940 pour éviter d'être capturé .
Renfloué en juillet 1940 , il fut également converti en batterie de Flak flottante et fut renommé "Undine" .

Lors de la construction du Mur de l'Atlantique , les trois tourelles de 24cm ,démontées sur ces navires ,furent installées à la batterie
de marine "MKB Brandenburg" qui était faisait partie de la Festung Hoek van Holland , aux Pays-bas .
Chaque tourelle , dont le blindage était de 10cm était installée sur un bunker de type "SK" .
La dénomination allemande pour ce type d'armement était "24cm Schiffkanone C/97(h) in Drehscheibenlafette C/97(h)" .
La longueur du tube était de 9,6m (L/40) . L'obus pesant 170 kilos pouvait atteindre la portée de 25.000m avec une V° de 830 m/s .




Artillerie de defense cotiere lourde A2_bmp10




Le cuirassé russe "Riruk" était stationned à Libau, maintenant la Lettonie.
Comme les forces allemandes ont occupé ce port naval, le bateau et ses armes à feu ont été capturées.
Les armes à feu russes avaient un calibre de 25.4 cm, mais ont été modifiées par Krupp à 23.8 cm modernes,
pour utiliser des munitions d'allemand existantes.
Après une première attribution sur Borkum, les armes à feu ont été déplacées vers Calais.

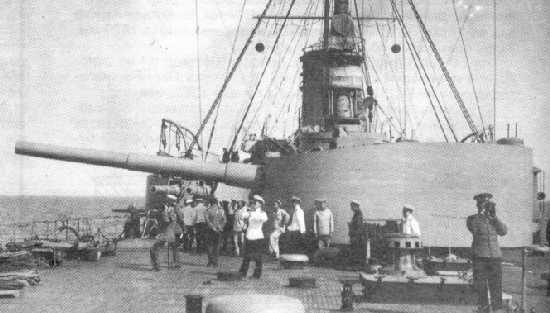

Canon du cuirasse Riruk


Artillerie de defense cotiere lourde A15







Dernière édition par naga13 le Ven 08 Nov 2013, 02:02, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyJeu 07 Nov 2013, 17:48

Sujet très intéressant qui devrait plaire à l'ami Bromure Wink
Revenir en haut Aller en bas
papylolo
Capitaine de Vaisseau
Capitaine de Vaisseau
papylolo


Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyJeu 07 Nov 2013, 17:52

Salut Naga13
très instructif cette histoire d'artillerie
@mitié Laurent
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau
jeanbauduen


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyJeu 07 Nov 2013, 19:26

Bonsoir encore une fois merci Naga. Amitié
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 02:19

Le canon 28,0cm

SK/54.5 C/28, Lützow class
SK/52 C/34, canons principaux du Gneisenau
SK L/50, canons principaux du Seydlitz
SK L/45, canons principaux Nassau class
SK L/40, canons principaux des Deutschland class (1904)



28 cm C/28 Batterie Scheldt Knokke en Belgique


canons du Deutchland classe Lützow

Artillerie de defense cotiere lourde A113



Ces canons ont été utilisées sur les croiseurs de la classe "Lützow et "l'Amiral Graf Spee" et "l'Amiral Scheer".
Il etait prevu que ce type de canons soient montes sur la batterie "Scheldt" qui était toujours en construction, quand la côte belge a été libérée en automne de 1944.




28 cm SK/54.5 C/34

Tant le cuirasse "Scharnhorst" que le "Gneisenau" ,chacun avaient trois tourelles avec 3 canons de 28 cm.
Le "Scharnhorst" a été perdu dans la bataille" en mer du Nord "en décembre 1943.
Le" Gneisenau ", etait a Kiel pour des réparations,a été attaqué dans un raid aerien.
La tourelle" Anton " a ete serieusement endommage.
Au lieu de la reparer il a ete ordonné au bateau d aller à Gotenhafen (maintenant Gdynia, la Pologne) pour recevoir des nouveaux
canons de 38cm soit 9 pieces.
Il est arrivé le 6 avril 1942. Le chantier prendrait 12 mois.
Apres plusieurs mois passes,Hitler a ordonné que tous les chantiers soient arretes sur tous les cuirassés parce qu'il avait perdu
toute la confiance en la flotte navale allemande de surface.
Les canons restants de 28 cm du Gneisenau ont été réutilisées sur le mur de l atlantique a cette epoque.
Les tourelles" Bruno "et" César "ont été installées dans deux batteries en Norvège.

La tourelle endommagée "Anton" était probablement irréparable.
Le terrain humide en Hollande a rendu impossible de faire un puits profond pour en faire une batterie pour une tourelle.
Les trois fut ont été placés separament dans les bunkers de type S 412.



Batterie Oerlandet Trondheim, Norvege

Artillerie de defense cotiere lourde A16



Batterie Fjell Bergen, Norvege

Artillerie de defense cotiere lourde A17



Rozenburg Hoek van holland ,Hollande

Artillerie de defense cotiere lourde A18
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 03:01

28 cm SK L/50

Canons originalement conçu pour les vieux croiseurs cuirassés de classe "Seydlitz".
Le croiseur cuirassé turc "Yavuz" a navigué plus de cinquante ans avec ce type d'arme à feu.
C'était une arme à feu puissante qui a une fois placé dans le montage côtier C/37, avait une portee maximale de 38 kilomètres.
C'était la première arme à feu de 28 cm allemande qui a été exploitée par un système électrique et hydraulique combiné.



Batterie Coronel a Borkum, Allemagne

Artillerie de defense cotiere lourde A19



Batterie Grosser Kurfürst a Framzelle,France

Artillerie de defense cotiere lourde A114





28 cm SK L/45

Les cuirassés de classe "Nassau" et "Von der Tann" avait ces canons comme armement principal.
Pendant la deuxieme guerre mondiale,ce type de canons a été seulement utilisé pour des batteries côtières.
La charge propulsive a été augmentée et l'obus avait un poids plus reduit.
La poetee maximale était 36 kilomètres.




Batterie Goeben Husöen, Norvege

Artillerie de defense cotiere lourde A20



A suivre...



Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 11:39

Merci pour ces photos qui documentent bien ton récit Wink
Revenir en haut Aller en bas
jacknap1948
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
jacknap1948


Localisation : 93 + 83 + 22

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 13:44

Salut Naga13.
Merci pour toutes ces informations très intéressantes et bien documentées.
Bonne journée et à plus tard.
Jacques.

_________________
À mon très grand ami Patrice († 58).
À ma petite belle-fille Gaëlle († 31).




Artillerie de defense cotiere lourde Signat15
Décor "simpliste" pour refaire, à 9 joueurs, la Bataille d'Eylau en 1807.
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 22:17

Bien le bonjour

en effet j'ai lu ton post avec interet et je l'ai trouvé très interresant et des documents que je ne connaissais pas

les defenses cotieres utilisant des pieces de marine quoi de plus normale car contre des bateaux mais quelques pièces étaient recupérées aussi sur l'artillerie lourdes sur voies férrées

je vais esayer de retrouver dans ma doc des elements

les allemands etaient très fort dans la recup de materiels pris

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 22:27

Si je me rappelle bien ils avaient récupérés les canons de 420mm sur voie ferrée en 1940 Wink
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 22:39

oui tout à fait

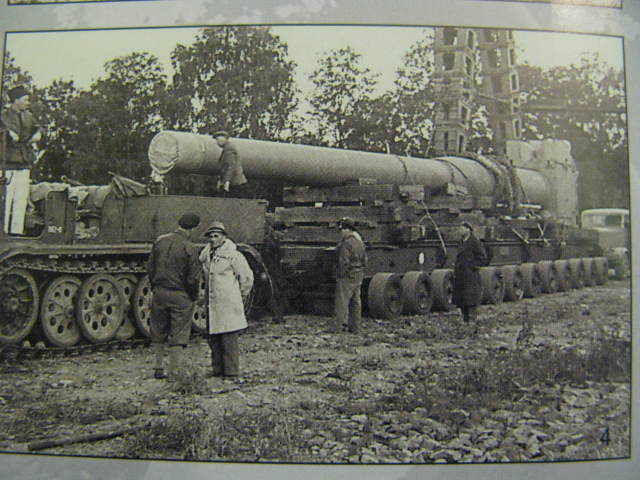

le Camp de Mailly était équipé d"une voie ferrée spécialement aménagée et les pièces tiraient sur le Camp de Suippes qui servait de receptacle

il existe de nombreuses cartes postales qui le montre malheureusement je n'en possede pas on en trouvait dans les magasins du camp en reproduction

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyVen 08 Nov 2013, 22:43

Si je me rappelle bien, la revue Gbm a fait un article sur l'artillerie lourde Wink
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître



Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptySam 09 Nov 2013, 20:42

Merci à vous pour toutes ces informations fort intéressantes.

_________________
Artillerie de defense cotiere lourde Graoul12
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyDim 10 Nov 2013, 01:02

Les canons 30.5 cm


30.5 cm KM 13 (ö)

Les trois navires de pré-Dreadnought Hongro-Autrichien de la classe Radetzky ont ete donné à la marine italienne
apres la premiere guerre mondiale.
Le cuirasse  "Erzherzog Franz Ferdinand" n a pa ete mis en sevice. Ce bateau avait quatre tourelles de 2 canons de 305mm Skoda,
prouvées pour être très puissantes.
Quatre canons de ce type ont été utilisées dans une batterie côtière près de Penchega, qui était en Finlande à cette époque.




Tourelles cuirasse classe Radetzky

Artillerie de defense cotiere lourde A_305m10






Quatre autres canons ont été planifiées pour être placé comme une amélioration de la batterie de chemin de fer de "Batz sur mer "
en France. Un emplacement ouvert construit spécial a été fini.
La fondation pour un deuxième emplacement d artillerie lourde est aussi toujours visible.
Les quatre canons ne sont jamais arrivées en France et ont été retrouvées  à l'usine Krupp après la guerre,apporté probablement là
pour faire les adaptations de montage pour batterie.

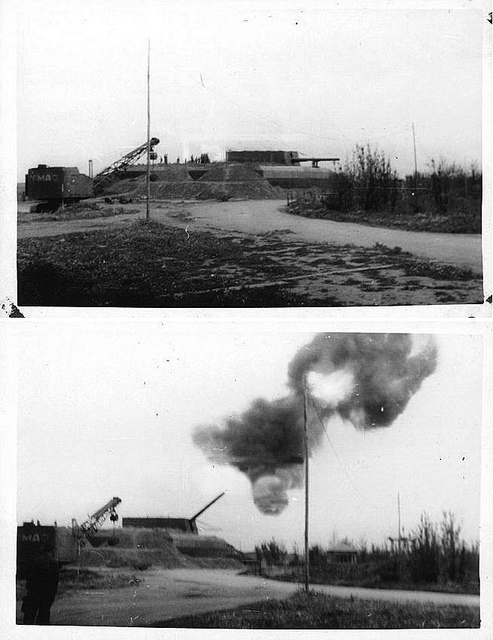

Batterie de Batz sur mer

Artillerie de defense cotiere lourde A_batt10

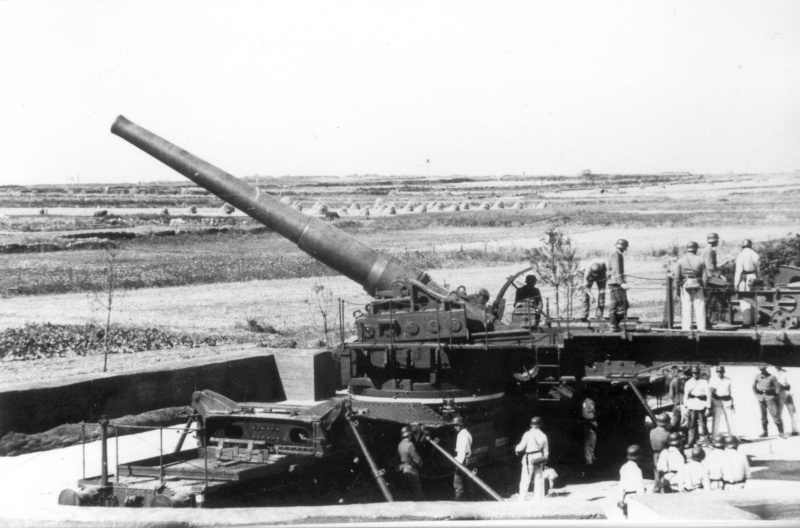

Canon sur rail 2.40cm K558 de Batz Kermoisan

Artillerie de defense cotiere lourde A_batt11





Le même type d'arme à feu a été utilisé sur la classe Viribis qui avait quatre tourelles de trois canons.
Quatre de ces canons ont été planifiées pour la batterie Nibelungen au Danemark.
Une source déclare que ces canons pour Nibelung étaient le même spécimen que ceux pour Batz sur Mer et que les bunkers
etaient aussi du même type S 741.



Tourelle classe Viribis

Artillerie de defense cotiere lourde A_305m12




Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyDim 10 Nov 2013, 01:22

30.5 cm SK L/50

D'origine une vraie arme à feu navale allemande,beaucoup utilisée sur les cuirassés et les croiseurs lourds de la premiere guerre mondiale.
Pendant la seconde guerre mondiale,elles ont été seulement utilisé pour des batteries côtières,avec des obus plus aérodynamique
et avec un peu plus de poudre comme charge propulsive pour leurs donner une meilleure portee de tir.


Deployement d un canon 30.5 cm SK L/50 pour une batterie cotiere.

Artillerie de defense cotiere lourde A_305c10



Batterie von Schröder Helgoland, Allemagne

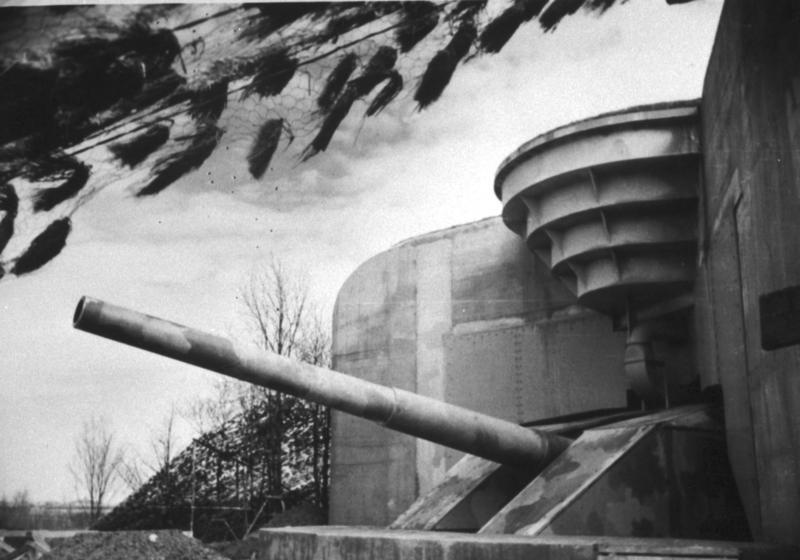

Batterie  Freidrich August Wimille, France

En été de 1940,les allemands ont commencé la construction d'une batterie côtière consistant en trois canons de 305 mm.
Cette batterie a été construite approximativement a 80 mètres au-dessus du niveau de la mer, juste au nord de la ville de Wimille.

Les canons de 305mm etaient des Skoda, modernisé par Krupp.
Initialement,ils ont été placés a l air libre mais par la suite ils ont été montés dans des bunkers en beton.
Leur portee était 31 miles, ce qui était assez pour tirer sur la côte du sud-est de l'Angleterre .
La batterie participait souvent a des bombardements trans-Manche.



Artillerie de defense cotiere lourde A_frei10





30.5 cm K 14 (r)

Le navire russe qui avait ces canons a été lancé en 1914 comme "Imperator Alexandr Trety".
Après la révolution de 1917,il a été rebaptisée "Volya",ce qui signifie la liberté.
Au début de 1918, pendant la campagne allemande  de la Crimée, il a été capturé par la marine allemande en Mer Noire
parce que le capitaine russe a refusé de le faire échouer en eaux profondes.

Après la premiere guerre mondiale ,il a été livrée "à la Flotte Blanche" et rebaptisée  "le Général Alekseev".
En conséquence de la defaite allemande ,il a été internée dans le port français de Bizerte en Tunisie en aout 1920.

À la fin des années 30, l'Angleterre et la France ont consenti à soutenir la Finlande dans sa bataille contre la Russie,
donc les 4 canons du navire ont été expédiées par le cargo  "Nina".
Il se dirigeait vers la Finlande en longeant la côte norvégienne.
Les troupes allemandes,a ce moment, occupaient la Norvège,ils ont sans mal capturé le "Nina" .
Krupp a ameliore les canons et a fabrique des tourelles simple canon.

Finalement,les tourelles ont ete transferes sur l'île anglo-normande de Guernesey dans la batterie "Mirus".



Artillerie de defense cotiere lourde A_1_mi10



Artillerie de defense cotiere lourde A_1_mi11





A suivre....


Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyDim 10 Nov 2013, 09:35

Super ce reportage Wink
Revenir en haut Aller en bas
jacknap1948
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
jacknap1948


Localisation : 93 + 83 + 22

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyDim 10 Nov 2013, 09:43

Salut Naga13.
Merci pour cette suite très intéressante.
C'est un type d'armes qui n'est que trop rarement traité.
Bonne journée et à plus tard.
Jacques.

_________________
À mon très grand ami Patrice († 58).
À ma petite belle-fille Gaëlle († 31).




Artillerie de defense cotiere lourde Signat15
Décor "simpliste" pour refaire, à 9 joueurs, la Bataille d'Eylau en 1807.
Revenir en haut Aller en bas
paszim
Second Maître
Second Maître



Localisation : CHATELLERAULT -86-
Navire préféré : Le Soleil Royal

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyDim 10 Nov 2013, 12:09

Merci pour toutes ces informations.

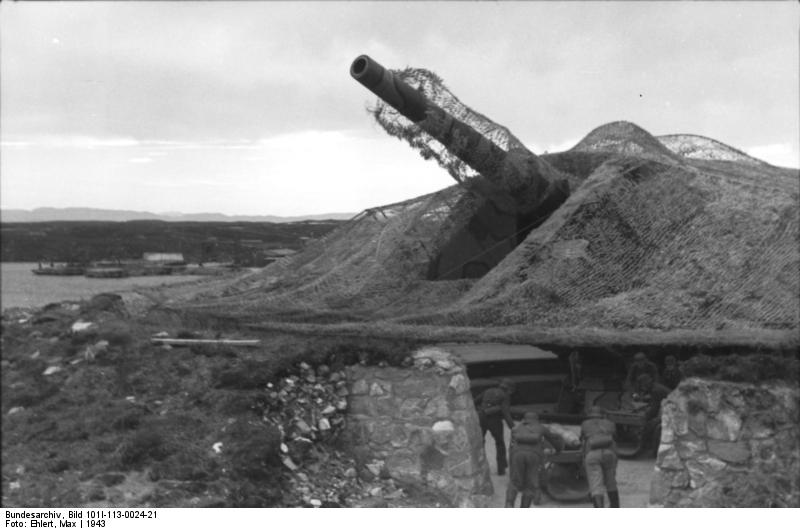

J'adore l'imagination allemande pour dissimuler les bâtiments.

_________________
Artillerie de defense cotiere lourde Graoul12
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyDim 10 Nov 2013, 18:58

Il est vrai que les allemands avaient l'art du camouflage Wink
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyLun 11 Nov 2013, 01:01

Obukhov 12″/52 (30.5 cm) venant d un cuirasse d origine russe

Artillerie de defense cotiere lourde A_305c11




Forterresse Oro,finlande

Canons montes en 1930 sur la forterresse Oro,ayant servit contre les attaques russes en 1941
pour Hanko et la defense de Bengtskär.

Batterie en 1941

Artillerie de defense cotiere lourde A_bate10


Aujourd hui

Artillerie de defense cotiere lourde A_batt12



Ile de Makiuloto,Finlande

Artillerie de defense cotiere lourde A2_mak10

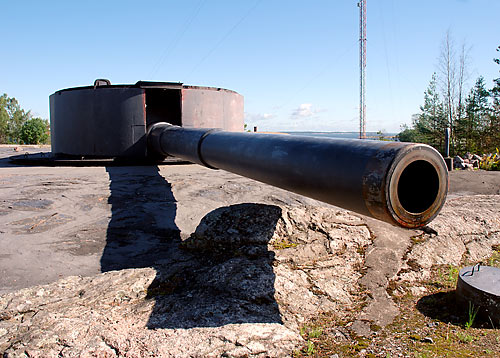

Isosaaren Linnake,Finlande

Artillerie de defense cotiere lourde A310




sources

http://bunkersite.com
http://bunkers.voila.net


Dernière édition par naga13 le Lun 11 Nov 2013, 01:51, édité 2 fois
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyLun 11 Nov 2013, 01:27

34 cm modele 1912

Batterie de Cepet,Toulon



Artillerie de defense cotiere lourde A_coas10



En 1921,un programme de defense de la base navale de Toulon envisagea l’utilisation de canons de 340 mm devenus disponibles
par l’interruption de la construction des cuirasses de la classe Bretagne.
Malgre la forte opposition des habitants et une campagne de presse dynamique,ce programme se concretisa et
des travaux gigantesques commencerent en 1928. Ils aboutirent en 1931 a l’installation de deux tourelles de deux tubes
de 340 mm chacune.

Un tunnel de quatre cents metres de long fut creuse depuis le littoral cote rade jusqu’au plateau de Cavalas :
equipe d’une voie de chemin de fer,il permit l’ascension des canons jusqu’a l’emplacement des batteries.
L’infrastructure de ces batteries etaient protegee par un sandwich de deux fois deux metres de beton separes
par un metre cinquante de sable.



Artillerie de defense cotiere lourde A_cepe11




Plan d une batterie 340mm

Artillerie de defense cotiere lourde A_cepe12




A suivre...


Dernière édition par naga13 le Lun 11 Nov 2013, 12:31, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyLun 11 Nov 2013, 09:32

Toujours très intéressant avec ce plan, tu l'as eu ou ? Wink
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyLun 11 Nov 2013, 10:53

Sabordage de Toulon

Les Allemands continuerent a remettre les deux tourelles de 340 mm de Cepet en etat,car elles avaient ete sabordees
le 27 novembre par les Francais.
Cette remise en etat fut laborieuse.Les allemands ont du prelever les futs des canons de 340 mm sur les tourelles
du cuirasse Provence coule dans la rade pour reparer.


Le cuirasse Provence saborde a Toulon

Artillerie de defense cotiere lourde Proven10



La batterie de Capet furent bombardees du 17 au 27 aout 1944 par l’aviation puis par les cuirasses et croiseurs alliees
lors du debarquement de Provence.
En effet, la portee des canons de 340mm etaient de 35 kilometres,ca donnait quelques soucis aux Allies qui ne pouvaient pas s approcher sereinement de la rade.



Vue aerienne des batteries sur la presque-ile

Artillerie de defense cotiere lourde Proven11




Artillerie de defense cotiere lourde Proven12




La tourelle C fut tout de suite hors d’usage mais la tourelle F conserva jusqu’a la fin un tube en etat de tirer.
Devant l’approche des troupes terrestres alliees de la ville de Toulon, l’amiral Rufus commandant les troupes allemandes se refugia
le 22 aout a Saint-Mandrier au fort de la Croix-des-Signaux.
Deux ressortissants suisses habitant Sanary servirent de relais pour obtenir d’abord la reddition le 24 d’une batterie allemande proche
de leur propriete,puis le 26 celle du fort de Six-Fours.
Le 26 aout au soir,la tourelle F de Cepet cessa de tirer du seul encore en etat.
Dans la journee du 27,les tirs allies sur Saint-Mandrier cesserent peu a peu pendant que les deux Suisses poursuivaient les pourparlers.
A minuit moins le quart, l’amiral Rufus,installe avec son etat-major a la Croix-des-Signaux,accepta le principe de la reddition normale
sans conditions.
Au petit matin l’amiral,a qui les honneurs furent rendus,quitta la presqu’ile.

Les premieres personnes qui retournerent sur la presqu’ile de Saint-Mandrier trouverent un terrain totalement defonce
par les 8700 projectiles qui avaient ete deverses pour reduire au silence les canons de 340 mm.



Vue aerienne avant bombardement

Artillerie de defense cotiere lourde Proven13


Vue aerienne apres

Artillerie de defense cotiere lourde Proven14



le village de Saint-Mandrier etait a peu pres intact mais l’ecole des mecaniciens et la base avaient beaucoup souffert ;
en particulier, l’ancienne chapelle de l’hopital,fortement ebranlee.
Quant au plateau de Cavalas, ce n’etait qu’un champ de crateres au milieu duquel on distinguait les deux tourelles :
la tourelle C, tres fortement secouee ;
l’autre,la F,presque intacte.
Quant aux crateres,la ou les constructions du CIN ne sont pas venues recouvrir le terrain, on peut les voir encore de nos jours.



Suppose etre la Tourelle F ou denomination allemande K-21 (pas de legende)

Artillerie de defense cotiere lourde Proven15



Suppose etre la tourelle C ou denomination allemande K-20 (pas de legende)

Artillerie de defense cotiere lourde Proven16



sources
http://sudwall.superforum.fr/t340p15-tor-069-114-116-mkb-4-682-cepet-340-mm-st-mandrier-83
http://forum.axishistory.com/viewtopic.php?f=70&t=162028
Revenir en haut Aller en bas
naga13
Maître
Maître
naga13


Localisation : Bangkok(Thailande)
Navire préféré : Oyodo

Artillerie de defense cotiere lourde Empty
MessageSujet: Re: Artillerie de defense cotiere lourde   Artillerie de defense cotiere lourde EmptyLun 11 Nov 2013, 22:23

340 mm Schneider Mle 1912

4 ème batterie du 264è groupe d'artillerie côtière lourde de la Kriegsmarine



Cette batterie, la plus imposante du dispositif allemand, se situait à la base de la presqu'île de Quiberon, au lieu dit le Bégot.
Elle couvrait l'ensemble de la rade de Lorient de Belle Ile à Groix.
A la différence des autres batteries, les canons très volumineux n'étaient pas protégés par des casemates,
les 3 canons de 340 mm Schneider Mle 1912, sur affût pour voie ferré, étaient dans de gigantesques encuvements en béton
de 36 mètres de diamètre avec soutes à munitions attenantes. ( 4 encuvements avaient été construits ).
Les locaux techniques, abris à personnel étaient à proximité.
Cette artillerie d'origine navale fut convertie en canon sur rail pendant la première guerre mondiale.
En juin 1940, l'armée allemande récupéra les canons du Bégot au dépôt d'artillerie française de Saint Pierre Quiberon.
En 1943 ils furent placés sur le Mur de l'Atlantique pour protéger Lorient.

Les canons sur rails débarrassés de leurs trains de roulement et installés dans d'immenses cuves en béton,
couvraient la rade de Lorient de Belle Ile à Groix. Le poste de direction de tir et l'imposant télémètre de marine étaient postés
dans une haute tour en béton de 14 mètres qui resta debout malgré les nombreux tirs qu'elle encaissa pendant le siège de Lorient.
La détection maritime était assistée par un radar Würzburg SEERIESE placé à proximité du poste de direction de tir.

Le commandement de la batterie était assuré en 1945 par le lieutenant de vaisseau Suling, l'effectif de la garnison était de 310 hommes.





Artillerie de defense cotiere lourde A_batt13





Fin 1944, les très nombreux blockhaus présents ( près de 60 ) autour de la batterie et 10 canons de 75 barrant la presqu'île,
permettaient aux allemands de conserver cette position isolée du reste de la forteresse.
Le 16/02/1945, les allemands purent après avoir résolu beaucoup de difficultés techniques retourner leurs canons vers la front terrestre
et opérer quelques tirs d'intimidation, notamment en direction de Vannes, ce qui causa une certaine panique,
puis la batterie tira vers un P.C. français à 25 km de distance.
Un ancien F.F.I. témoigne :
" Lorsqu'un obus du Bégot passait au dessus de votre tête on avait l'impression que c'était un wagon métro..."

L'artillerie américaine et française répliqua par un violent bombardement de plusieurs jours, qui neutralisa les pièces de 340.



Emplacement de la batterie aujourd hui

Artillerie de defense cotiere lourde A_batt14





canon de 340 Mle 1912 Schneider34 cm W kanone 674 (f), (codification allemande )

-calibre : 340 mm
-poids total : 164 tonnes
-longueur totale : 19, 50 m
-longueur du tube du canon : 15,30 m
-poids du tube du canon : 67 tonnes
-poids de l'obus: 432 kg
-portée maximale d'origine: 44 400 m





Complement d information sur la BATTERIE " SEYDLITZ " de l ile de Groix


5/264( 5 ème batterie du 264è groupe d'artillerie côtière lourde de la Kriegsmarine )


En 1940 la position d'artillerie française de Groix se trouvait au Fort du Mené, au Sud Est de l'île,cette batterie était armée
de 4 canons de 120 G.

Les allemands placèrent leur batterie lourde sur le Nord Ouest, près du fort du Grognon.Ils n'utilisèrent les forts de l'île
que comme cantonnement.

La batterie allemande du Grognon fut commencée en 1943, sa construction n'était pas totalement achevée en août 1944,
néanmoins les installations principales étaient aptes au tir en juillet.
Sa mission première était de défendre l'espace maritime à l'Ouest et au Sud de Lorient.

Cette batterie était constituée de 2 tourelles doubles de marine, Mle 1938 Krupp, ( 4 canons de 203 mm ),
issues du croiseur SEYDLITZ. Elles étaient montées sur 2 puits bétonnés à 5 niveaux et bunkers à 3 étages souterrains.
Les tirs de nuit pouvaient être réglés grâce à un canon de 150 mm C/36 KRUPP qui tirait des obus éclairants.



 Artillerie de defense cotiere lourde A21



Le tir dirigé par télémètre Zeiss sous coupole blindée , était également conduit par radar sur objectif maritime.
La coupole télémètrique blindée de 10,50 m , était placée sur le poste de commandement, un abri bétonné à 2 étages souterrains.
Ce dernier était relié par tunnel protégé à un bunker R 622.
Le canon de 150 mm d'éclairage disposait de son propre télémètre. Le radar maritime de la batterie était un Fumo 214 SEERIESE.

Ces tourelles cuirassées provenaient du croiseur Seydlitz.( tourelles B et C ).
Cette position d'artillerie, la plus moderne de Lorient à l'été 1944, pouvait tirer sur 360° à plus de 35 km.
D.C.A légère de la position relevait du MAFLA 708. Le commandant de la batterie Seydlitz était fin 1944 l'enseigne de vaisseau Am Ende, l'effectif de la garnison était de 235 hommes.

Ces canons intervinrent le 7 août 1944, pour stopper la progression américaine vers Lorient, les obus de la batterie Seydlitz
s'abattirent sur Hennebont, Languidic, et Branderion, les dégâts furent considérables.
Des tirs furent également signalés vers Quimperlé, et sur les côtes libérées face à l'île.

La batterie de Groix appuya fin octobre 1944, une attaque allemande sur l'Est de la Poche de Lorient.
Le village de Sainte Hélène fut pris par les allemands qui confortèrent leurs positions sur la rivière d'Etel.
Les tourelles très modernes étaient redoutées car elles auraient pu écraser n'importe quel poste F.F.I. du front de la Poche.
Heureusement le général Farhmbacher était soucieux de préserver ses munitions...

Début 1945, une batterie d'artillerie américaine à longue portée, positionnée sur la côte finistérienne en face,
tira sur la batterie Seydlitz, mais ne causa pas de dégâts importants.

Après la reddition allemande de mai 1945, la marine française récupéra les installations intactes et en parfait état de marche,
elle les conserva jusqu'en 1957 ou elles furent ferraillées...



Artillerie de defense cotiere lourde A116



canons de 203 mm de la Batterie Seydlitz

désignation: 203 mm Schiffskanone C/34 Krupp
-élévation : + 37° à - 10 °
-vitesse initiales de l'obus : 925 m/s
-poids de l'obus: 122 kg
-cycle de feu : 12 secondes
-portée maximum : 37 km
- rotation sur 360 °
-longueur du tube : 12, 15 m
-poids d'un canon : 20,7 tonnes
-poids total d'une tourelle : 248 tonnes



source
http://festunglorient.blogspot.com


Revenir en haut Aller en bas

Artillerie de defense cotiere lourde
Revenir en haut
Page 1 sur 10Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: RECUEIL DE DOCUMENTATION & PLANS :: Navires et Histoire Navale-
Sauter vers:
