CV66 USS AMERICA au 1/72 !

Bonjour à tous !
....c'est parti pour quelques années de boulot !
Je ne poste que très (trop ?) rarement sur 'La Royale' mais pour une fois j'ai un projet en cours, un peu plus qu'un projet d'ailleurs puisque le montage a debuté, qui colle tout à fait au thème de votre superbe forum.

Je m'explique : cela faisait en effet quelques temps que je cherchais une idée de diorama pour presenter mes maquettes d'avions au 1/72 en exposition d'une façon plus originale que simplement en rang d'oignons sur une table ou sur une planche en forme de piste...

...j'ai donc décidé de me lancer dans la réalisation d'un diorama representant un porte avion americain au 1/72 (un peu plus de 4 metres de long sur près d'un mètre de large), et après avoir rassemblé un max de doc et surtout de photos lors de longues sceances de recherches sur le net mon choix s'est arreté sur l'USS America (CV66), parce qu'il à été lancé en 1965 (l'année de ma naissance), coulé comme cible par la Navy en 2005 (c'est a peu près à cette époque que je me suis remis aux maquettes...) mais aussi et surtout parce qu'il permet de mettre en scene une multitude d'avions des Phantoms aux Hornets en passant par bien d'autres forts interressants y compris des Harriers britanniques et un U2 !!!

Je vais essayer d'y travailler un peu chaque semaine et je vous mettrais ici des photos au fur et à mesures des phases du montage.

Voici la bète :


J'ai egalement trouvé une maquette de l'America au 1/720 (c'est facile à convertir au 1/72 !!) au supermarché du coin. J'ai donc re-bossé sur le plan pour que ce soit transportable je vais le construire en trois modules assemblables un peu à la maniere des modules de reseaux ferroviaires.

En trichant un poil sur les dimensions et en faisant un compromis poids/encombrement j'ai finalisé les dimensions à 3 modules de 1,35 x 0,95 x 0,24, hors ascenceurs et superstructures que je ferais demontables...


A+
Marc

../..

Après avoir passé une partie de l'hiver dernier à trouver de la doc sur les portes avions américain, des plans et des photos de l'America, après avoir hésité un moment entre l'America et le Midway (dont j'ai trouvé les plans complets sur le net si ça intéresse quelqu'un...), après avoir redessiné d"après ma maquette et deux plans trois vues trouvés par hasard en adaptant légèrement à mes impératifs de dimensions le plan de masse de la coque et du pont.

Après avoir rangé tout le garage, après avoir 'pillé' un magasin de bricolage en contre plaqué de 5 et de 10mm et en visserie, outillage, colle et mastic, après avoir fabriqué de toutes pièces un plan de travail parfaitement plat et horizontal (ça n'existe pas dans le commerce un établi de 4m x 0,6m).

Je peux enfin vous annoncer que la première pièce à été coupée le 11 Avril dernier et c'est, pour moi en tout cas, tout aussi important que la pose de la quille d'un vrai bateau !!

La photo :



boi4 Champagne !!!!!! boi4

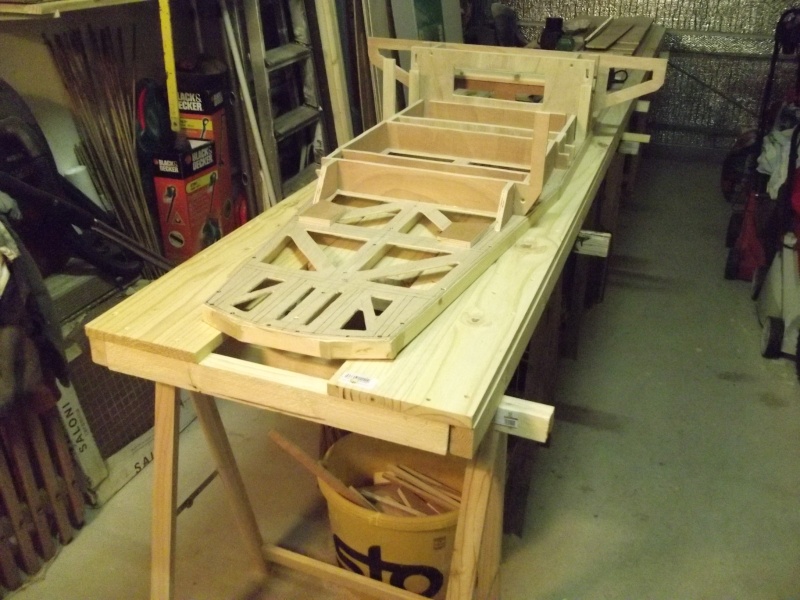

Les semaines qui ont suivies ont été consacré à la partie arrière, voici les images :









Voilà où j'en suis aujourd'hui, en ce moment c'est ponçage et ponçage pour bien faire tous les arrondis de la partie arriere de la coque et je continue à bosser sur les superstructures du flanc tribord....

...si vous avez des questions ou des remarques surtout n'hesitez pas je suis plutôt une bille en modélisme naval donc si je fais des âneries dites le moi !

A+
Marc

ho how !!la première piéce découpée est aussi importante que la première tôle posée pour un vrai.ca va être chouette à suivre ton montage...

comme dit sur fighters : WHOUA la bete !

Bonjour un seul mot formidable amitiés

Oh la vache +1 Affaire à suivre avec intérêt....

Démat

Un vrai travail de titan!!!! A combien estimes tu le poids de la bête?
Bon courage pour la suite que je vais suivre avec attention.

Bonjour au forum,

Oui, cela va être très intéressant à suivre...

Mais, mon cher Djenoul, tu ne pourrais pas faire comme "la Veille" et mettre une pièce de un centime d'euros pour que l'on puisse mieux juger ?

Merci !

miel a écrit:

...
A combien estimes tu le poids de la bête?
...

Je pense que la maquette une fois terminée devrait faire entre 60 et 80 kg (soit 20 à 25 kg pour chaque module) ce qui reste assez facile a transporter et bien loin des 84000 T /72 /72 /72 soit : 225 kg si j'avais eu le courage de me lancer dans la réalisation d'un modèle naviguant !!!

Harold a écrit:

...
Mais, mon cher Djenoul, tu ne pourrais pas faire comme "la Veille" et mettre une pièce de un centime d'euros pour que l'on puisse mieux juger ?

Je vais y penser lors des prochaines photos !
En fait je mettrais un avion au 1/72 et une pièce de 1 Euro sur les photos pour que vous vous rendiez mieux compte de la taille.

A+
Marc

GENIALISSIME !

Bonjour,

Superbe départ pour un projet de fou!!!! Et moi qui croyait être le pire dans le genre, même pas! On arrive tjs à trouver pire .... ou mieux!!!

En tout cas ton travail sur le CT parait très propre, félicitation!

Bon courage!

Alain

bonjour ,
tu te lances dans un travail de titan ,mais tu as raison de realiser tes envies!
est ce tu pens e le faire en statique ,ou naviguant??
juste quelques questions ;quelle hauteur?,largeur et le reste????
tres,tres bonne continuation pour ce P.A.,
a+

Bien le bonjour
ça va être "kolossal"

pingouin a écrit:

est ce tu pens e le faire en statique ,ou naviguant??

Non, non pas naviguant mais statique, je le conçois plutôt comme un diorama en waterline.

pingouin a écrit:

juste quelques questions ;quelle hauteur?,largeur et le reste????

Je le construis en 3 modules de 1,35 x 0,95 soit un tout petit peu moins de 4,2 m de long sur près d'un metre de large...
...et pour la hauteur je viens de verifier sur mon plan : 75 cm a la pointe du mat.


A+
Marc

re

t'es un fada toi aussi !!!!!!!!!

tu fait pas dans la miniature , si j'ai tous bien compris il est au 1/72 ????

ben y faut de la place ............. j'en reste tout coit...............

tres admirativement herve :pirat:

Démat

1 de + dans notre fratrie mon cher Hervé!!!!

Bonjour !

Pour ce qui est des dimensions de l'America je me suis basé sur ça : http://en.wikipedia.org/wiki/USS_America_(CV-66)

Longueur :
300m à la ligne de flottaison soit 4,10 à l’échelle (en fait 3,90 pour mon modèle)
319m hors tout soit 4,4m à l’échelle (4,2m pour le mien...)

Largeur :
39m à la ligne de flottaison soit 54 cm à l’échelle (51cm pour le mien)
76m au plus large soit 1,05 au 1/72 (...à peu près 1m sur le mien normalement...)

J'ai essayé de concilier mes impératifs de dimensions avec le modèle réel...

A+
Marc

L'ancien a écrit:

le bonjour te va,
Tu as écrasé ma réponse ( c'est ce qui arrive lorsque je ne vérifie pas mon envoi...ce n'est pas de ta faute...)
...

Oups ! Désolé...

Bonjour,

J'ai continué le mastiquage de la partie arrière de la coque, c'est comme sur un bon vieux kit d'avion mais ça ce fait au pot de 500g, et là avec tous ces arrondis de l'arriere j'en suis à 2 pots !!



Le support de la grue à tribord est fini pour ce qui est du gros oeuvre et la plage arriere avance aussi :



Deuxième bouteille de champagne pour ce montage : la base de la partie centrale vient de sortir des ateliers :



Puis pour vous rendre compte de la taille voici un touch and go effectué par un p'tit Buckeye Matchbox à la même échelle :



A bientôt pour d'autres nouvelles

A+
Marc

quel boulot enorme bon courage pour la suite

C'est enorme ,bravo, il me tarde de voir un U-2 la-dessus j'adore ce zinc

Bon courage

Bonjour Djenoul

S U R P R E N A N T !!

bonjour djenoul
et ben tu fais fais pas dans la dentelle !!!!!!!!!!! on c est deja croisé sur fighter, le gars avec la corvette flower k183.mon 1 ere avion n est pas encore commencé j ai du mal en ce moment...

un seul mot c est surprenant et vraiment superbe de s attaquer a un pareil morceau
et sincerement c est du beau boulot !!!! je vais suivre ton montage avec un appetit vorace.je te souhaite un bon gros courage et une tres bonne continuation pour ce projet !!
a+
stef

bonsoir vraiment surprenant chapeau Bon courage pour la suite Un post que je ne louperai plus Amitiés

Merci a vous !

stef a écrit:

bonjour djenoul
et ben tu fais fais pas dans la dentelle !!!!!!!!!!! on c est deja croisé sur fighter, le gars avec la corvette flower k183.mon 1 ere avion n est pas encore commencé j ai du mal en ce moment...
...
a+
stef

J'attends ton premier avion avec impatience !

Ma corvette est toujours dans sa boite, juste la coque et le pont sont montés, j'ai trouvé une excuse pour ne pas la continuer pour le moment...
(...un porte avions !! )

A+
Marc

Salut toi super projet, mon titanic fera petit a coté
Je vais suivre ta construction avec interets en tout cas!

Bon courage!

Bonsoir ! demon6

Romu35, on peut voir ton Titanic sur le forum ?

...

La suite avec quelques photos des travaux de menuiserie du jour :

- Petits collage sur les structures et nombreuses ouverture situées sous l'ilot :

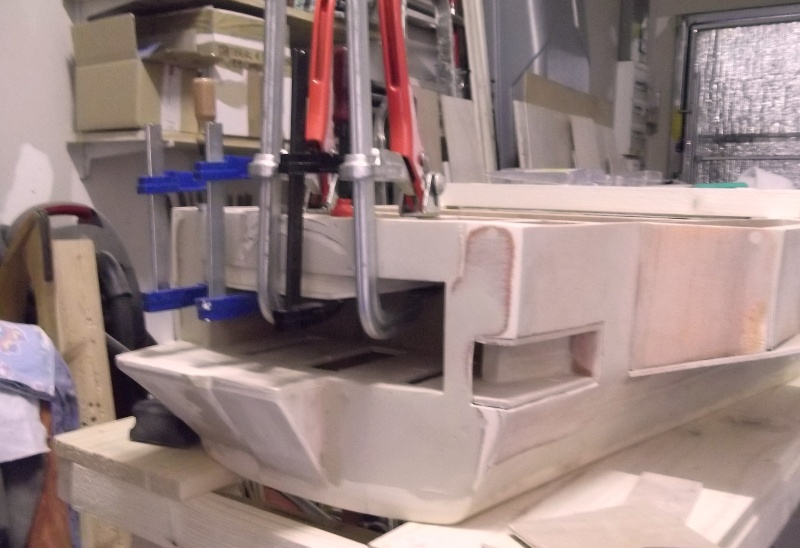

- Gros collages et masticage autour de la plage arrière :

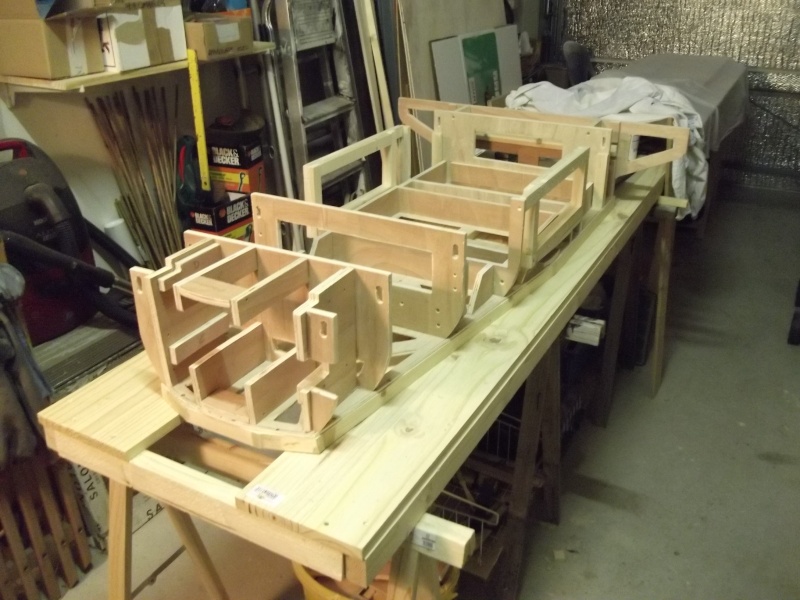

Petite vue d'ensemble de mon joyeux bordel :



Suite au prochain numéro, je vais continuer sur tribord et attaquer bâbord de la partie arrière puis découper les couples de la parties centrale...
...l'est pas près d’être fini le porte avion !!

A+
Marc

Je viens de prendre le train en route, et bah dis donc ça vaut le détour !
Assister en direct à la construction d'un porte-avion aussi gros !
J'ai hâte de voir la suite !

Salut Djenoul

RMS TITANIC 1/100

Je te laisse découvrir le topic, il y en a un autre sur ma construction dans "études technique, navires en bois", pour découvrir la réflexion post-réalisation

Je suis débutant dans la construction bois, tes conseils seront les bienvenues. Et je te souhaite un bon courage à toi aussi!

salut Marc , ça va faire un bon sujet de discussion à Chatenois cet engin , la bière va encore couler en abondance , à moins que ce ne soit une bouteille de rhum

Bonne nouvelle il restait un peu de place sur le stand Fighters : donc j'exposerais le module arrière de l'America à Chatenois !!

Rendez vous là bas !

A+
Marc

Coucou !

Donc ce week end c’était la première sortie de l'America juste histoire de me rassurer un peu et vérifier que ça rentrait bien dans la voiture !

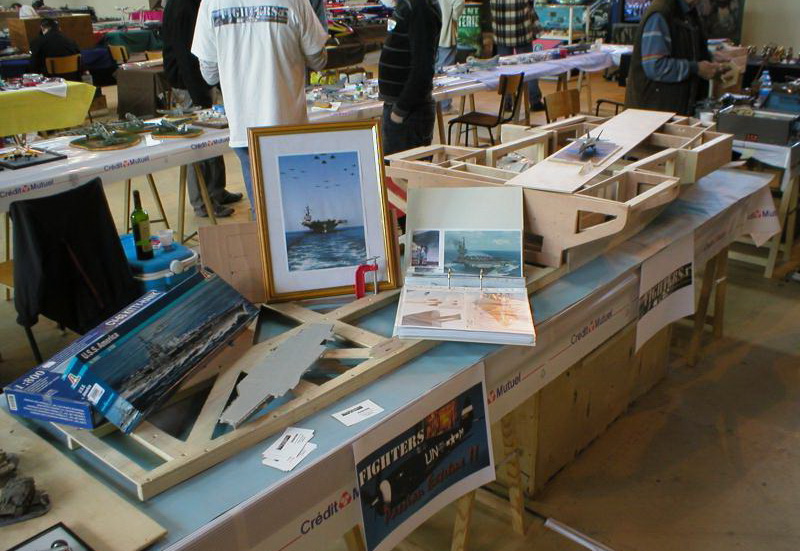

Chatenois les forges, très belle exposition, conviviale et sympathique, et petite mise en scène pour présenter le début de mon projet et en discuter avec d'autres maquettistes : tout c'est bien passé !

Les photos de notre ami Toryu que je remercie, pour ceux qui n'y etaient pas :





Prochaine sortie prévue Mulhouse en octobre et peut etre Colmar en novembre en fonction de la place disponible.

A+
Marc

Bonjour !

L'expo est terminée, les maquettes sont rangées, le chantier peut continuer !!

Hier je me suis 'occupé' des dessous du chateau et ses structures sur le flanc arrière tribord :



Puis j'ai travaillé sur l'interface entre le module arrière et le module central et des fixations pour aligner l'ensemble :





Aujourd'hui essai à blanc des couples de la partie centrale :



...et cet après midi montage des couples et des encadrements des 2 dernières portes d’ascenseur, le chantier à pris de l'ampleur et le Buckeye sur la planche, juste posée pour les photos et représentant l'axe de la piste oblique, est là pour se faire une idée de la taille de la chose :





...et zut j'ai de nouveau oublié de mettre une pièce de 1 Cent sur les photos...

Suite au prochain épisode !

A+
Marc
