POPPY - CORVETTE CLASSE FLOWER - MATCHBOX/REVELL - 1/72

Démat
 Bon courage pour ce montage

Une fois décapé, il est temps de reprendre le montage de zéro.



La coque est la première à avoir mes honneurs.
Après avoir enlevé les parties en plastique transparentes représentants les hublots, j'ai repris les orifices avec un forêt conique par l'intérieur et obstrué  avec un morceau de carte plastique.




Sur la doc que j'ai consulté, le nombre et la position des hublots variaient selon le modèle.
J' en ai donc supprimé quelques uns et ajouté en fonction des photos trouvées.


Après avoir poncé les résidus de colle du précédent montage le montage de la coque est lancé par petite longueur pour contrôler plus facilement l'ajustement.





Après un bon séchage du collage, j'ai repris la proue pour lui donner sa forme "pointue".



A 82 cm de là, le collage de la rambarde n'est pas concluant.
Après plusieurs essais, pour solidifier cette partie.
J'ai retiré une partie de la rambarde que j'ai remplacé avec un profilé evergreen formé à chaud. Un peu de mastic et ponçage et voilà une poupe bien solide aux prochaines manipulations.




N'ayant plus toutes les entretoises pour solidifier la coque, j'ai réalisé avec du profilé carré, (un gros creux et un petit plein) une entretoise réglable. Une devant et une à l'arrière (photo) avec une originale au centre.
Ce dispositif sera collé à la bonne taille lors du collage des ponts.



Vous remarquerez que toujours dans un souci de solidifier l'ensemble, j'ai appliqué avec un pistolet à colle, une bonne dose de colle en bâton.

Merci Amiral.

Maintenant les ponts.
Matchbox les a représenté en bois avec une gravure en relief.
En fait, seul une infime partie était recouverte de bois.
Perception des limes en tout genre et ponçage des reliefs.






Après délimitation des zones en bois, gravure des plaques (52×20mm) et mise en places des soudures en étiré.





A ce stade, il est temps de poser le "parquet".
Il est réalisé avec du profilé evergreen n°103 (0.25×1.5mm)

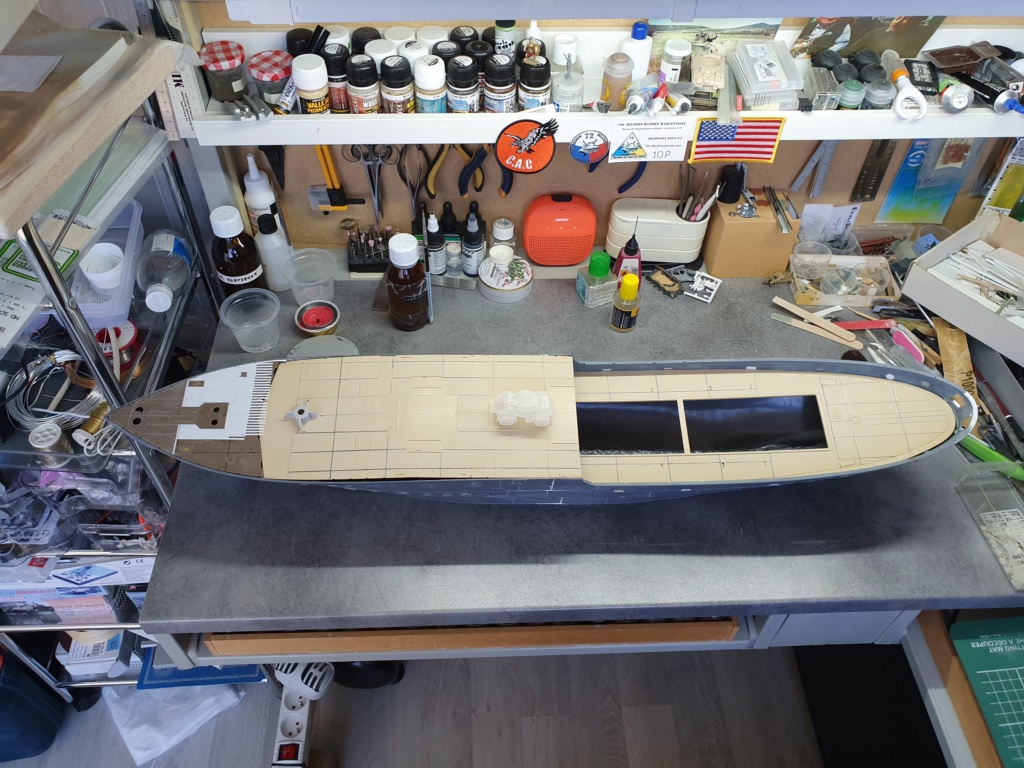

Une petite photo avec les ponts juste posés, en attendant ma commande de profilés pour continuer la marqueterie..



Aux plaisirs...

Bonne reprise.... Et quelle reprise !!!!!!
Hop, une place au premier rang pour suivre ce beau chantier

Bon courage pour la suite, ça promet d'être sympathique comme tout

Super ce début de montage qui part à fond !
Je vais suivre avec intérêt
Bravo à toi et bonne suite

Merci à vous.
Je ferai de mon mieux en tout cas...
Par contre je n'ai pas les cahuettes pour les spectateurs...désolé....

J'amène les bières et je m'installe aussi

Viendez...

Bien le bonjour

un montage qui commence bien    tes "soudures" en étiré et ton pont "bois" c'est top

Je vais suivre aussi

Merci beaucoup.

Cool, une corvette, tu es passés sur mon post voir ma campanula. Bon Courage pour ta corvette. Ta réalisation commence bien et risque d être bien plus fine que ma corvette. Je vais suivre cela de près. Le 1/72 mon échelle de prédilection...

Par contre prévoir une motorisation serais top. Au final moi ça tourne nikel. Pas eu le temps de la lâcher sur une grande étendue hormis mon bassin. Depuis la fin de fabrication je n ai pas encore pris le temps de la faire naviguer, j ai par contre basculé du côté scratch ( ce sera mon unique et seule maquette).
Je suis passé au bois avec la fabrication d un dragueur de mine yms et la depuis 3 semaines j ai commencé un hms class black swan. Tous au 1/72 et motorisables.

Les profilés sont arrivés...
Du n°103, 0.25×1.5mm avec une longueur de 32 mm.
Ça en fait des lattes.





Il reste la partie avant du canon qui sera faite lors du collage du pont avant sur la coque.
La partie supérieure de la timonerie sera lattée plus tard aussi.

Et merci d'avoir réparé ma boulette en plaçant ce post au bon endroits.

Belle corvette en vue !!!!!!!!!!!!!!!

Un travail de fou . Si il reste des places en premier rang ,je prends !!!!

Superbe mais une question pourquoi faire le pont en CP plutôt quand bois direct

Ah oui, en bois ce serais sûrement plus realiste

Je suis habituée à la CP donc plus facile pour moi.
La Carte Plastique sera nervurée pour simuler le bois.

Voici un petit exemple.

Respect Poppy,
ça ressemble à du grand cinéma. Je me souviens encore bien quand ce kit est apparu sur le marché. Matchbox en tant que nouveau joueur au début des années 70 dans le secteur des modèles en plastique voulait absolument passer Airfix. Avec le Bf-109 E, il fut l'un des premiers modèles en 1:72 à avoir pris un bon départ et inondait désormais régulièrement les modélistes de nouveaux produits.
Une corvette - la bête de somme contre les sous-marins allemands pendant la Seconde Guerre mondiale - a fait sensation à cette échelle. La coque n'était pas facile à construire, même alors - je ne sais pas combien de fois les formes ont changé depuis?
Airfix a ensuite suivi la Marine en hors-bord, et il y avait aussi la variante Vosper. J'ai hâte de poursuivre vos travaux de construction avec vous et je vous salue chaleureusement
Wilfried

Merci beaucoup pour toutes ces informations Wilfried.

La corvette accuse son age.
Elle ne connaîtra jamais la grand-mare des canards alors je vais affiner certaines pièces.

Le kiosque du pom-pom est vraiment grossier.
Perception de la carte plastique, du 0.4 mm pour le fond le reste en 0.2 mm.








Les ouvertures sur le support sont un peu de guingois mais ce n'est pas si gênant car ils seront à peine visible une fois monté.

Je vais essayer de garder corps du canon de 2 pdr  et refaire le reste.

J'ai remarqué aussi une coque rivetée sur certaines photos.
Pouvez-vous me confirmer ce rivetage. S'il le faut je le ferai.

Effectivement, c’est riveté.

Bonne continuation.

Merci Pascal.
Ya plus qu'à même si ça pas être de la tarte à la rhubarbe.

Pour les détails, tu as un beau montage de l'ami Guy de la Revell au 1/144:

https://www.laroyale-modelisme.net/t24887-montage-remarquable-revell-1-144-flower-class-corvette-pontos-uk#555026

Merci pour le lien, un très bon et beau montage.

Plusieurs options pour les rivets.
Archer fait de belles planche de rivets autocollants en "bande" mais pour la fleur, un peu beaucoup onéreux.
Refaire des plaques en alu collant et les faire avec une roulette spéciale. J'ai peur qu'avec le temps.....
Faire les rivets au punch and die maison en 0,3. Mais là je ne suis pas rendu.
Donc je vais laisser les rivets au magasin de rivets et faire sans même si cela me chagrine.

J'ai repris la coque pour éliminer le maximum d'épaisseur des plaques d'acier afin de faire moins jouet. Certains hublots sont bouchés et d'autres crées. Un ponçage Général plaque par plaque.
Un passage au pinceau d'acétone pour uniformiser l'ensemble en toute fin.
L'obturation des hublots demande un nouveau colmatage et poncage.



J'ai noté une modification lors du dernier radoub.
Le pont supérieur a été allongé.
(N'hésitez pas à reprendre les appellations si nécessaire)
Donc j'ai créé des "rallonges".





La "cuvette" du pompom est presque terminée il manque le système pour les "aubanages" et antennes.
Le canon sera sûrement une production de shapeaway pour garder la finesse voulue.



je n'ai pas trouvé de photo de l'intérieur de l'espèce de guérite. Un rangements pour les munitions?

Je crois bien que les munitions étaient rangées dans ces guérites. Mais si jamais, il y a un numéro de LOS! Sur la bataille de l’Atlantique, ainsi qu’un autre sur la guerre des convois, et des plans de Liberty Shipyard et de Corvette Flower en 3D y sont, donc si tu as les magazines.... Sinon je peux te les scanner et te les envoyer par mail

Merci pour ta proposition que j'accepte bien volontiers.

Je prend une place pour ce montage dite donc pour une reprise tu y vas fort hate de voir la suite

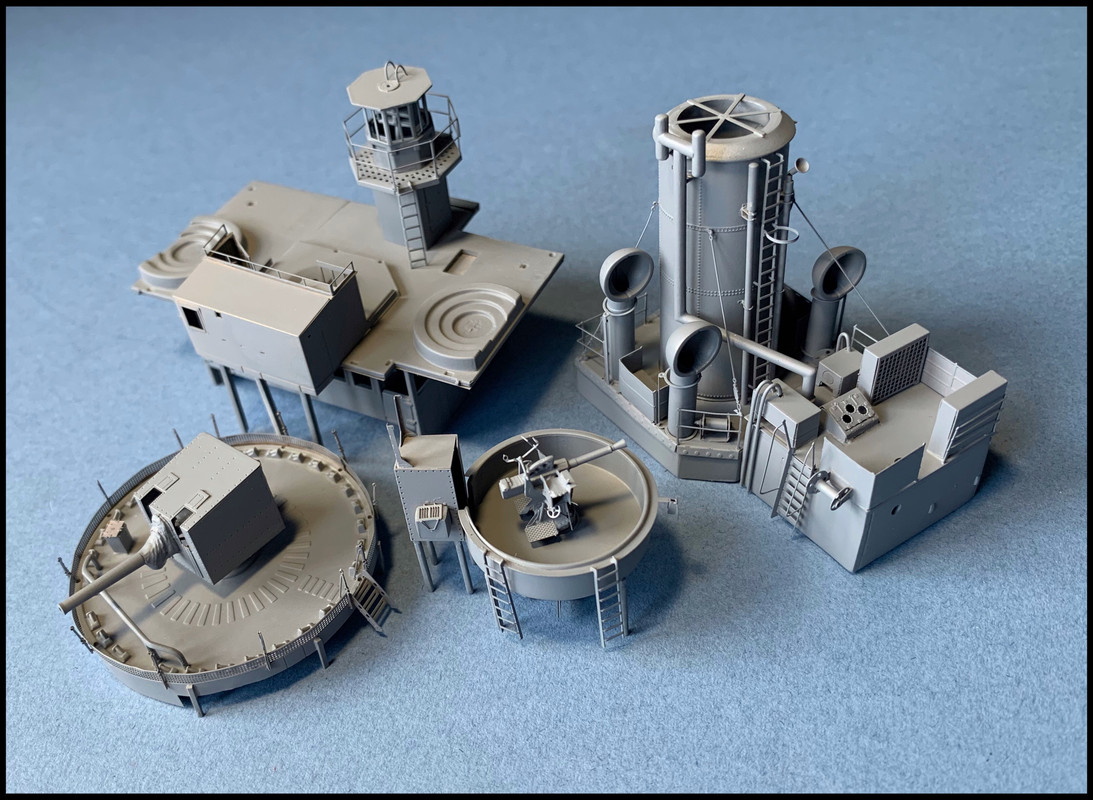

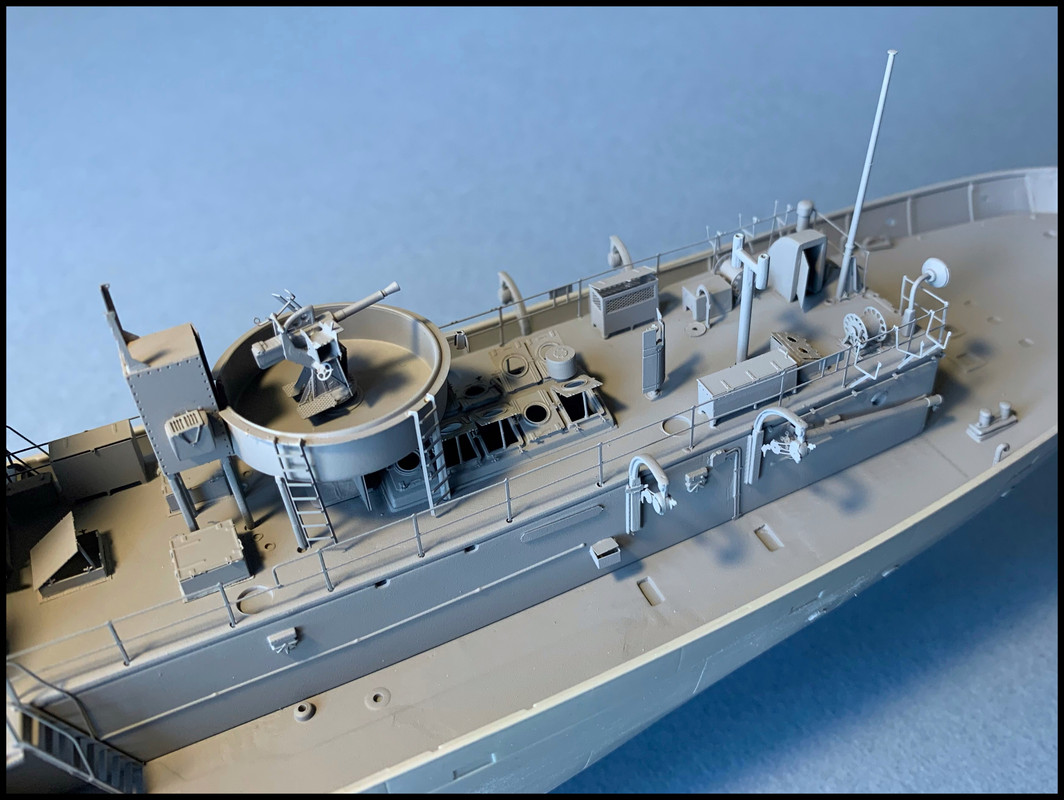

Ca pourra peut être t'aider (1/144):

https://www.britmodeller.com/forums/index.php?/topic/235070094-revell-1144-flower-class-corvette-pontos-photo-update/

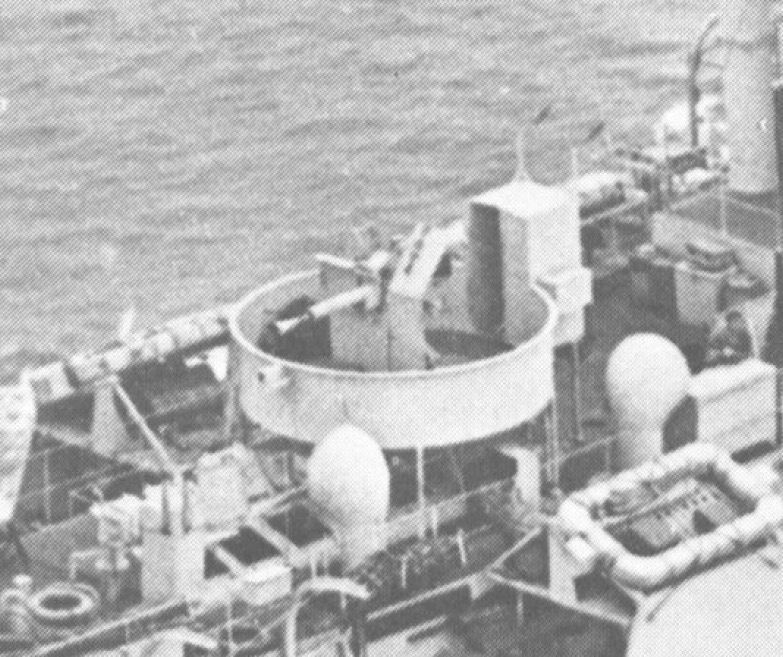

J'ai ça en magasin:

En HD:

Peut être la housse de protection près du canon.

Lien direct:

https://i.postimg.cc/Wp1NT9jw/Screenshot-2020-07-20-15-35-53-134.jpg

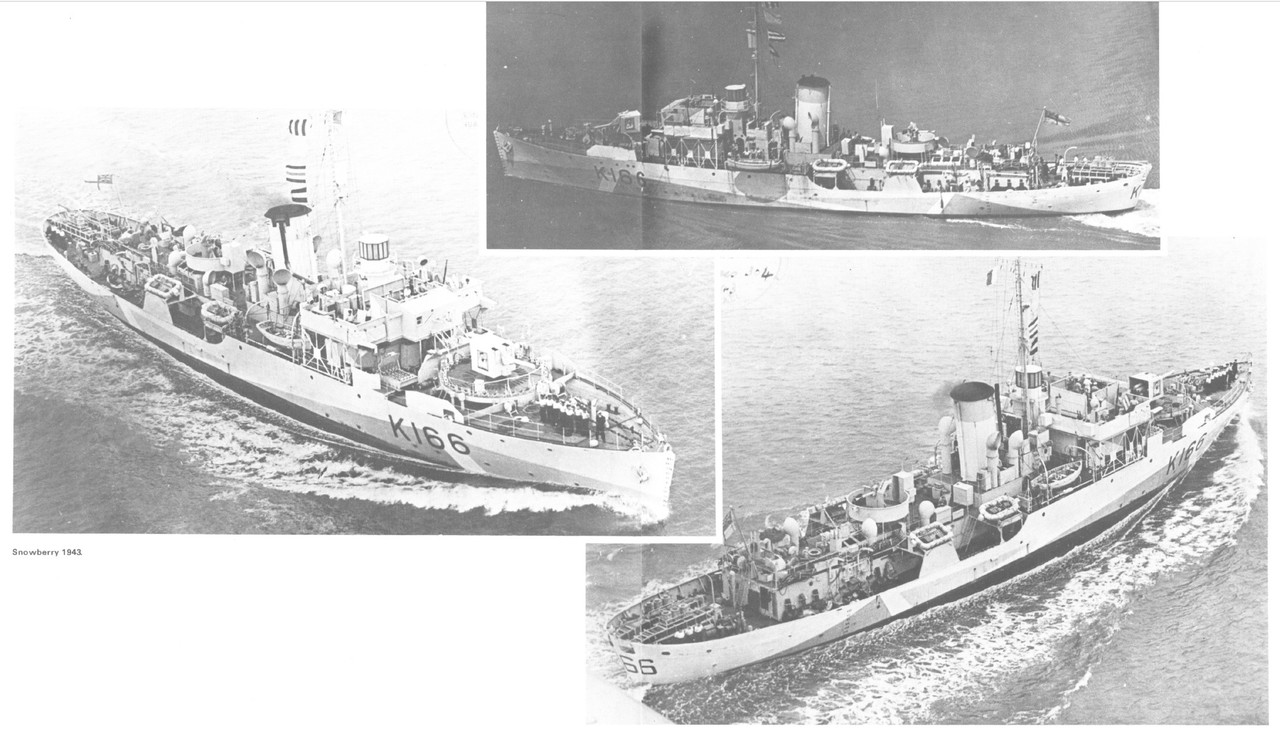

https://i.postimg.cc/mZnsRBmT/Screenshot-2020-07-20-15-37-58-451.jpg
