domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyJeu 12 Nov 2020, 16:40

Merci Stéphane , voilà la suite ...


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7834
Encollage pour la partie milieu .
Sous-marin le Biber 1/20 sur plan - Page 8 Img_7835

Plaque de centrage pour les pointes de tournage .
Sous-marin le Biber 1/20 sur plan - Page 8 Img_7836

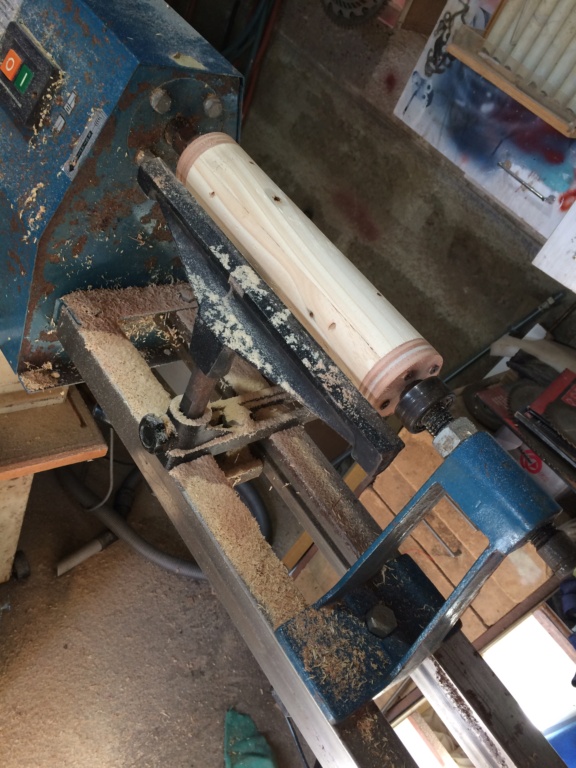

Tournage terminé .

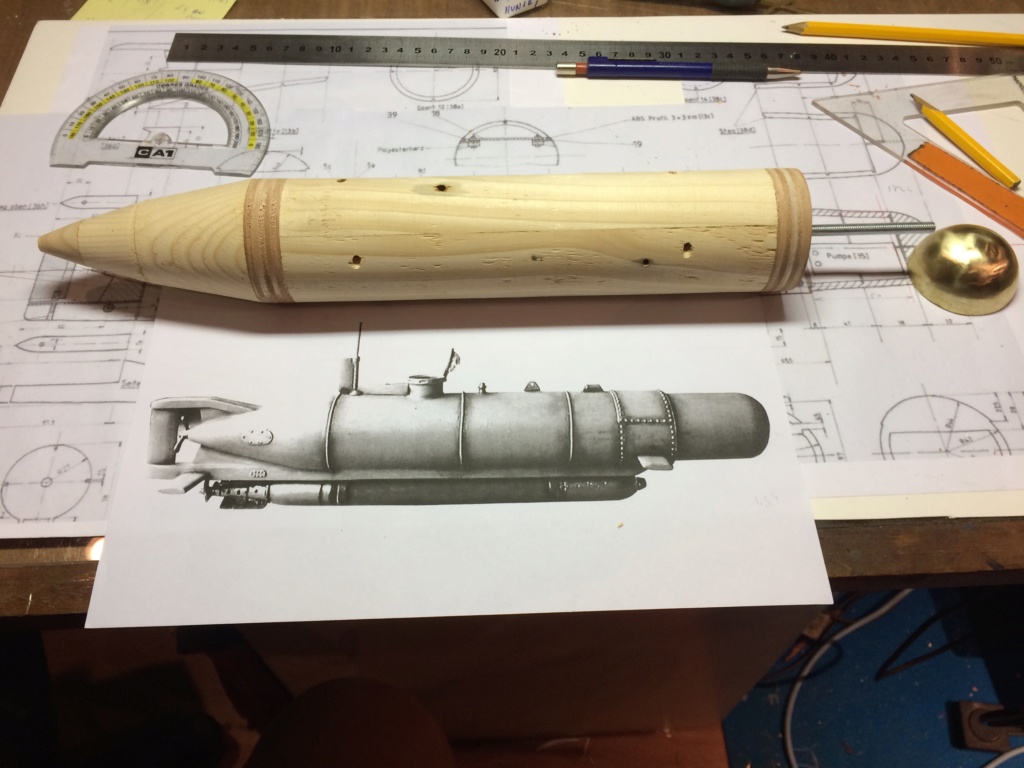

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7837

Pré-assemblage .
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 14 Nov 2020, 13:16

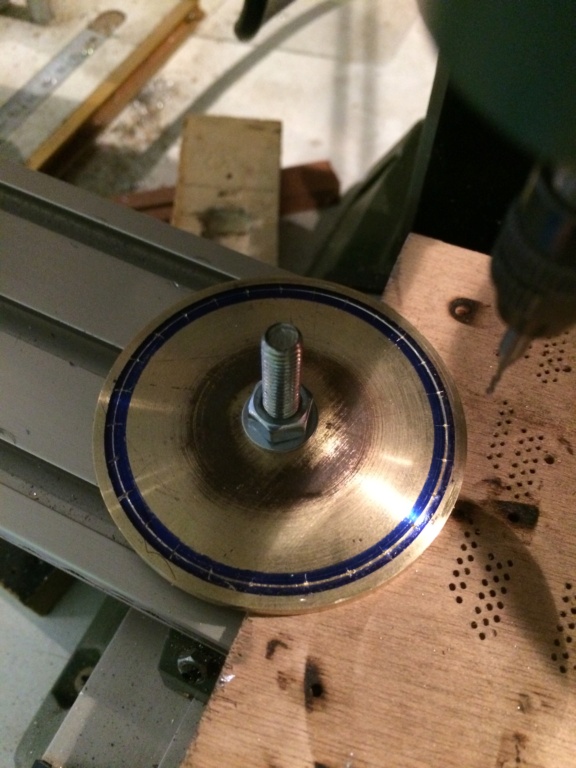

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7838

Principe de perçage avec précision de la rondelle de jonction entre
le corps principal et l'avant . A l'origine cette partie avant était l'explosif .
La rondelle est fixée sur la table qui est elle même figée . Donc le rayon est contant .
Il y a juste à dévisser l'écrou de fixation et tourner la rondelle pour aller chercher le coup
de pointeau suivant .Les trous correspondent aux boulons d'assemblage des parties .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7839

Préparation du cylindre (coque laiton) avant suivant le développement du cylindre bois .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7840

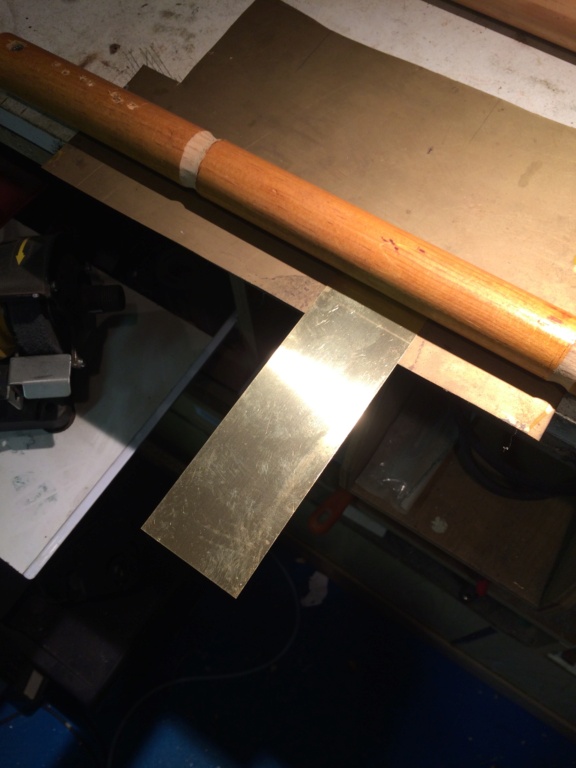

Après découpe , formage autour d'un cylindre bois .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7841

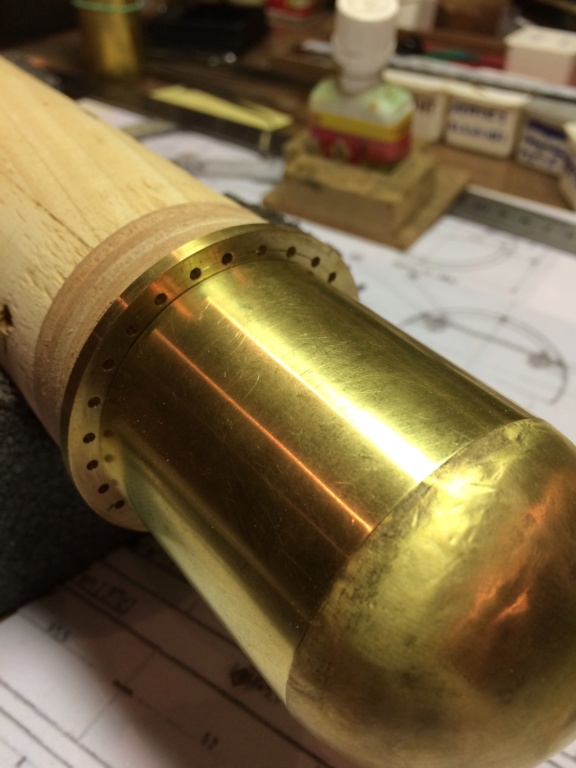

Présentation .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7842
Système d'assemblage des différentes parties de l'arrière à l'avant par tige filetée .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7843

Découpage sur le cylindre pour insertion des goussets sut couronne percée .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7844

Après l'évidement intérieur du bois je découpe le pourtour sur une profondeur
correspondant à la hauteur du gousset , ce qui permet de placer chaque gousset en surlongueur à l'intérieur
du bois de manière à les fixer par pinoche soudée ... C'est clair ????




Sous-marin le Biber 1/20 sur plan - Page 8 Img_7845

Opération réussie pour les premiers essais ...
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 14 Nov 2020, 14:01

De quelle manière tu traces tes angles de 15° pour y appliquer le coup de pointeau?

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 14 Nov 2020, 14:25

Salut Pascal . Je n'ai pas tracé un angle , j'ai divisé le périmètre et tracé un écartement au compas .
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 14 Nov 2020, 15:34

Ok merci.

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 14 Nov 2020, 18:23

Après réflexion , j'ai changé la partie arrière "le cul de poule " . Plus facile que le cône en feuillard .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7846


Mise en place des goussets terminée .
Sous-marin le Biber 1/20 sur plan - Page 8 Img_7847

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7848
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyLun 16 Nov 2020, 12:17

Maintenant , grosse réflexion pour le positionnement des axes ( vertical et longitudinal ).
Le corps principal étant cylindrique , je n'ai pas de repaire de symétrie - bâbord, tribord -
Le seul repère que je possède , c'est la soudure du cylindre laiton , qui devra se positionner
dans l'axe bas . Je vais donc déterminer sa position dans un étau de manière à ce que la soudure
se trouve bien au milieu de la distance entre bâbord et tribord (calage plaques de bois dans l'étau).
A ce moment je perce mon cylindre verticalement à un endroit sur l'axe (donc sur la soudure )
qui sera caché par la mise en place du sas supérieur et par la quille en bas .Ce perçage me servira
de plan de référence vertical pour la suite du montage .
  Je fais très attention à cette situation , car il m'est déjà arrivé en fin de montage de voir que j'avais
un décalage d'alignement entre l'avant et l'arrière ..... trop tard ....

     Voici donc la préparation de la journée , par la réflexion ...

                Bonne journée ...

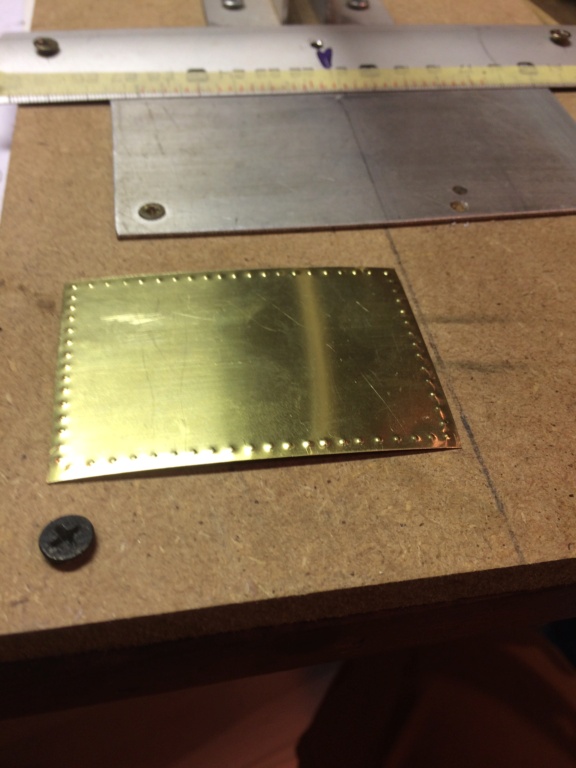

Ma poinçonneuse "maison" pour imiter les rivets par repoussement .

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7849


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7850

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7851


Ma machine à rouler ... Il faut dire que ce n'est que du 0,3 m/m d'épaisseur .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7852



Sous-marin le Biber 1/20 sur plan - Page 8 Img_7853
Avant d'enfiler ma tôle sur le cylindre bois , je place un feuillard étamé à l'endroit de la jonction à souder , ayant préalablement étamé aussi
l'intérieur du laiton à l'endroit de la soudure .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7854

Maintenant je positionne mon laiton en face du feuillard dans l'axe longitudinal bas et je le serre avec les serflex en protégeant quand même la tôle .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7855


Après le serrage , j'utilise "l'eau de soudure " , décapant très efficace pour la soudure à l'étain . ( c'est le petit bidon qu'on voit derrière )
Je n'ai plus qu'à approcher mon fer à souder chargé en étain contre la tôle , et en quelques secondes la jonction se fait sans problème .
Je n'aurai même pas à nettoyer cette soudure car elle sera partiellement cachée par la quille .
Après mon explication de ce matin , c'est cette soudure qui me sert de repère pour mon perçage vertical .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7856


La mise en boite pour perçage vertical dans l'axe longitudinal après réglage symétrique bâbord -tribord.
Ensuite perçage de référence diamètre 6 m/m dans le prolongement du périscope
et 2 perçages de 3,3 m/m fileté à 4 m/m (dans le bois) pour insérer des tiges filetées de 4 m/m
qui me serviront de tenues sur le support .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7910


Présentation tige filetée .
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyLun 16 Nov 2020, 19:01

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7911

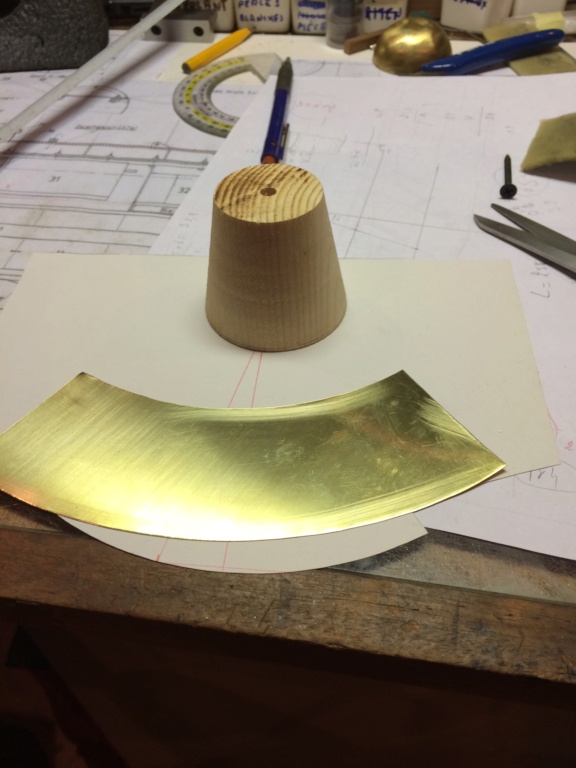

Développement du 1 er tronc de cône arrière .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7912

Présentation .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7913

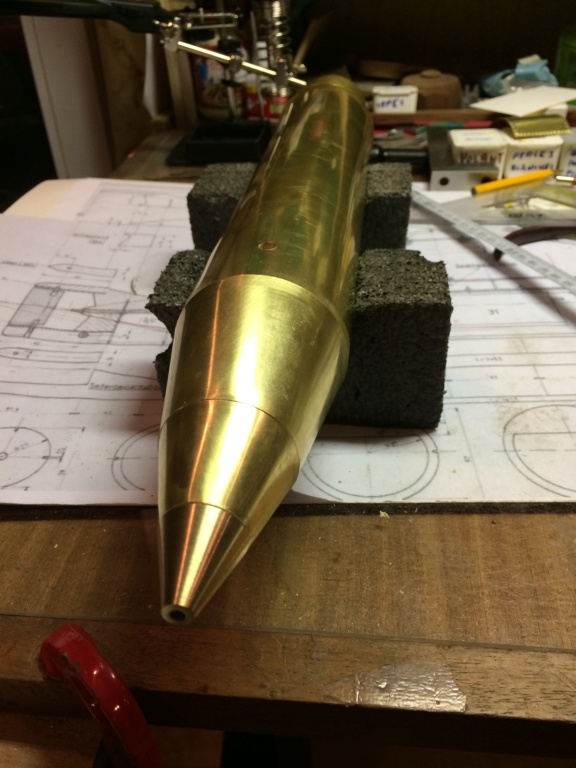

Assemblages.
Sous-marin le Biber 1/20 sur plan - Page 8 Img_7914
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyMar 17 Nov 2020, 18:21

Aujourd'hui les éléments de quille .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7915

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7916
Sous-marin le Biber 1/20 sur plan - Page 8 Img_7917
Sous-marin le Biber 1/20 sur plan - Page 8 Img_7918
Revenir en haut Aller en bas
Cédric
Aspirant
Aspirant
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyMar 17 Nov 2020, 18:58

Bonsoir Dominique,

Que dire ?

Bravo...  Bravo...

_________________
Labor omnia vincit
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyMar 17 Nov 2020, 19:07

Eh oui , que dire ... de mon coté j'aime bien faire se poser des questions ... Wink Wink Wink
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyMer 18 Nov 2020, 16:34

Fabrication des supports de gouvernail .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7919

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7920

Partie basse , prolongement de la quille .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7922
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyVen 20 Nov 2020, 20:06

Réalisation du support haut du gouvernail .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7923

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7924





Principe de tenue pour l'alignement longitudinal .

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7925

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7926
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 21 Nov 2020, 08:20

Toujours aussi pro. Bravo.
JPG
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 21 Nov 2020, 09:08

Merci Gavouot ...   Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 21 Nov 2020, 20:12

Support supérieur en place .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7927
Revenir en haut Aller en bas
chris
Amiral
Amiral
chris

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 21 Nov 2020, 20:55

Un vrai plaisir à te voir fabriquer ce soum de poche et c'est d'une précision remarquable  Bravo... Bravo... Bravo...

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours...
Le jour viendra où notre silence sera plus puissant que les voix que vous étranglez aujourd’hui. (August Spies)
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptySam 21 Nov 2020, 21:05

Merci Christophe . C'est sur que par moment ce n'est pas évident , mais il m'arrive de redémonter pour améliorer car manque d'attention ...
Revenir en haut Aller en bas
Cédric
Aspirant
Aspirant
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyDim 22 Nov 2020, 08:04

Bonjour Dominique,

Quel travail…
N'ayant jamais tenu un fer à souder il y a plein de termes qui m'échappent mais je me contente d'admirer le résultat final.

Bravo...

_________________
Labor omnia vincit
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyDim 22 Nov 2020, 09:23

Merci Cédric . En ce cas n'hésites pas à demander , c'est parfois intéressant de détailler , même pour ceux qui n'osent pas . Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyDim 22 Nov 2020, 19:16

Aujourd'hui fabrication de l'hélice .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7928

Tournage du cône d'hélice .

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7929

Préparation des pales  .

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7930

Pour la facilité du travail de ponçage , je soude la pale sur un rondin .Pièce trop petite
pour la tenir à la main .

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7931





Sous-marin le Biber 1/20 sur plan - Page 8 Img_7932

Soudage des pales sur le cône .



Sous-marin le Biber 1/20 sur plan - Page 8 Img_7933

Après polissage .

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7934





Sous-marin le Biber 1/20 sur plan - Page 8 Img_7935



Travail sur la quille .
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyLun 23 Nov 2020, 14:40

Bravo pour tes qualités de soudeur.
JPG
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyLun 23 Nov 2020, 18:03

Merci gavouot .. Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyMer 25 Nov 2020, 19:21

 Préparation du gouvernail .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7936



Sous-marin le Biber 1/20 sur plan - Page 8 Img_7937

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7938



Ailerons de plongée arrière .



Sous-marin le Biber 1/20 sur plan - Page 8 Img_7939

Sous-marin le Biber 1/20 sur plan - Page 8 Img_7940



Réalisation différente du gouvernail .Ici je soude les flans avant les flasques des côtés .



Sous-marin le Biber 1/20 sur plan - Page 8 Img_7941

Les flasques sont étamées avant soudage , et ensuite arrasées .
Principe plus facile que pour le gouvernail .



Sous-marin le Biber 1/20 sur plan - Page 8 Img_7942

Après arasage et polissage .
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Sous-marin le Biber 1/20 sur plan - Page 8 Empty
MessageSujet: Re: Sous-marin le Biber 1/20 sur plan   Sous-marin le Biber 1/20 sur plan - Page 8 EmptyJeu 26 Nov 2020, 20:34

Aujourd'hui , ailerons de plongée avant .


Sous-marin le Biber 1/20 sur plan - Page 8 Img_7943
Revenir en haut Aller en bas

Sous-marin le Biber 1/20 sur plan
Revenir en haut
Page 8 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
