Aviso A69 Détroyat 1/400 L'Arsenal

Bonjour à tous,

Je vous présente mon nouveau montage: l'Aviso A69 F784 DETROYAT, classe d'ESTIENNE d'ORVES, maquette au 1/400ème de L'Arsenal. Ce kit est assez ancien (probablement le 1er kit de navire en résine et PE réalisé par l'Arsenal vu la référence du produit: 400 01).

Une photo de l'original:

Une bonne documentation est fournie par l'ouvrage de référence "Les Avisos A69" de Patrick Maurand et Jean Moulin", chez Marines Editions:




Un plan du Détroyat: par contre je vais le représenter sans le système Dagaie.



La boîte du kit L'Arsenal:

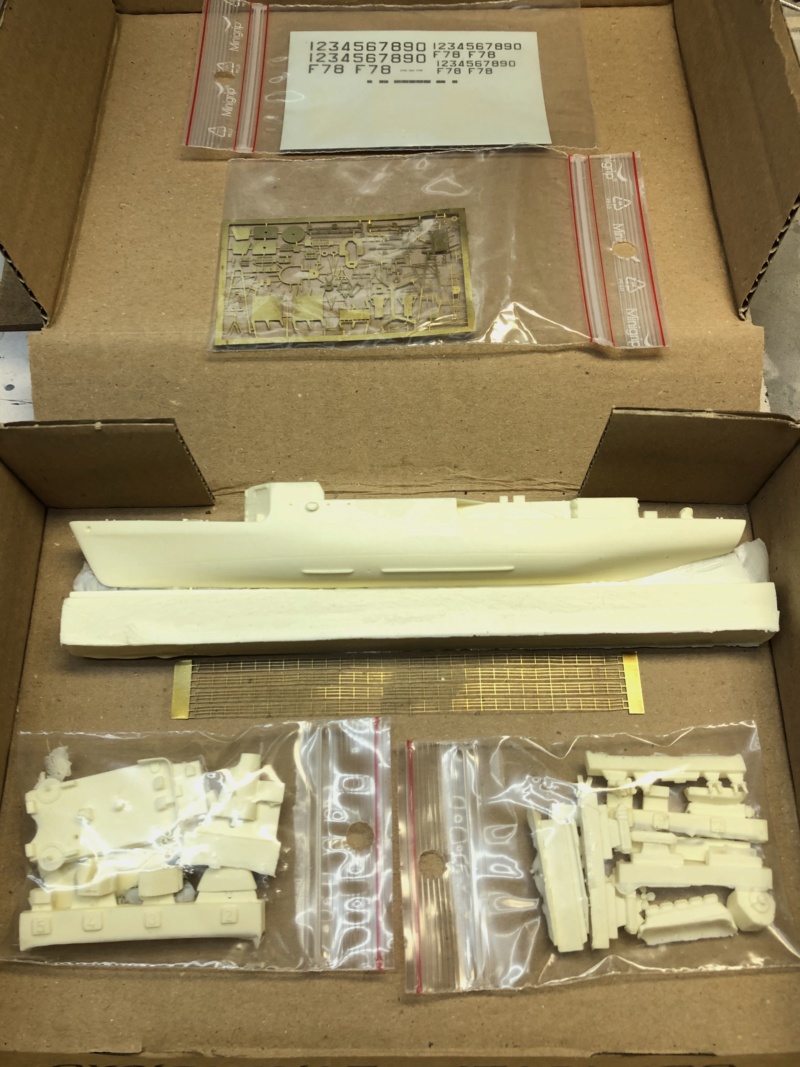

Le contenu de la boîte: pièces en résine, photodécoupe, décals permettant de choisir l'Aviso parmi les 11 navires de la 1ère série, F781 à F791.

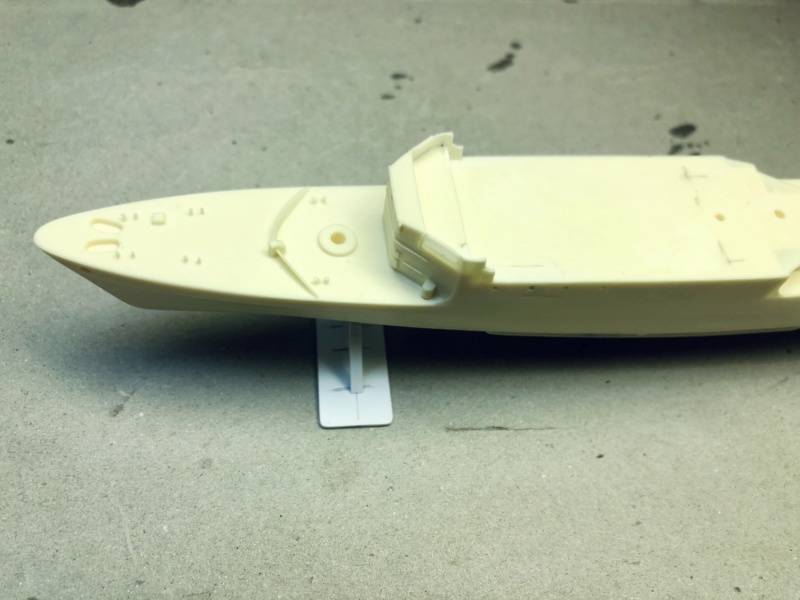

Une petite mauvaise surprise: la coque correspond à la 2ème version de l'Aviso (du F792 au F797). Pas très grave, je vais faire les correctifs sur la coque pour la faire correspondre à la bonne version.

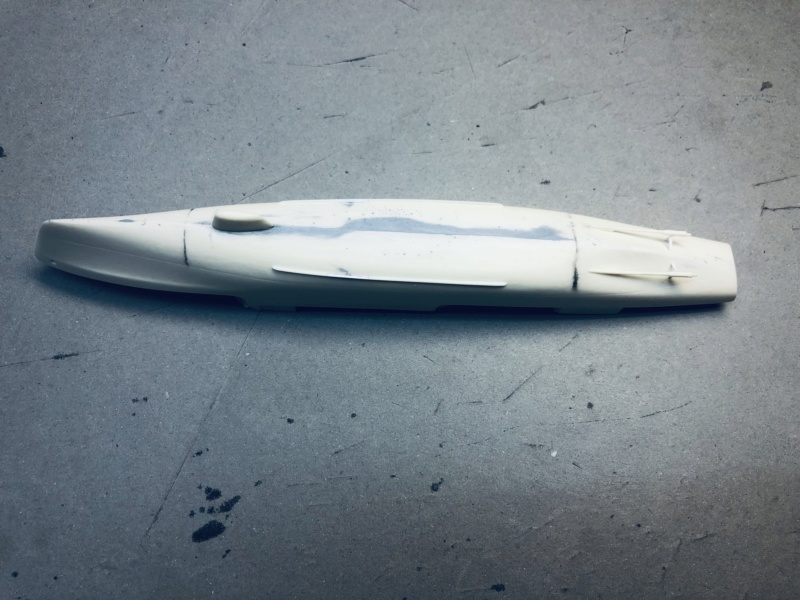

On commence d'abord par une petite opération de masticage:

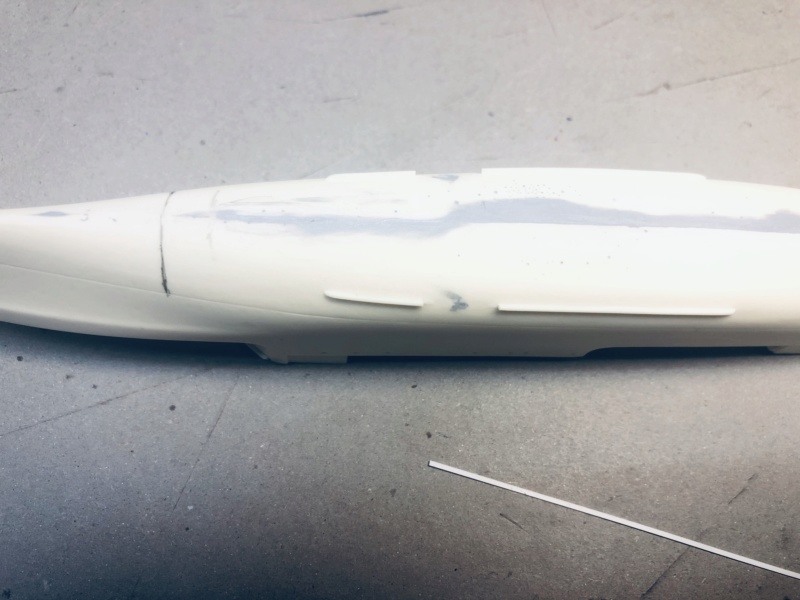

Modif de la quille de roulis pour assurer la continuité (pas d'aileron stabilisateur sur les 1ers modèles d'Aviso A69): j'utilise du profilé Evergreen:

Voilà le résultat:

Réalisation des supports des lignes d'arbres en profilé Evergreen:


Mise en place des lignes d'arbres et du sonar de coque:

Collage du safran:



Je réalise des bers en scratch, dans l'esprit des autres maquettes de ma collection:

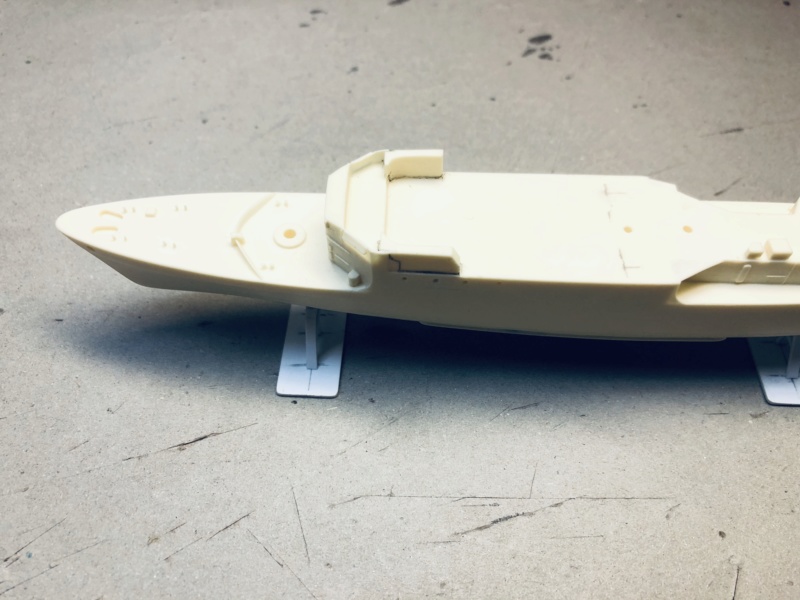

Mise en place de la coque sur ses bers. Je repère les modifs à faire sur les superstructures, pour supprimer les extensions du rouf situées sur l'arrière de l'abri de navigation:

Voilà le résultat après la modif:


Voilà pour le moment, la suite très prochainement...

JL74

Hello,
Cool!
Je m'installe...

Moi aussi...
Un peu de place sur le   les copains ?
La bonne soirée.

Il reste une place à bord ?
Bon montage !

Bonjour JL

beau début de montage sur cet aviso et tous mes encouragements pour la suite

Michel

Belle entame, je vais suivre avec attention.

C'est très bien parti, je vais suivre!

Je vais suivre également car j'ai ce projet là pour plus tard...

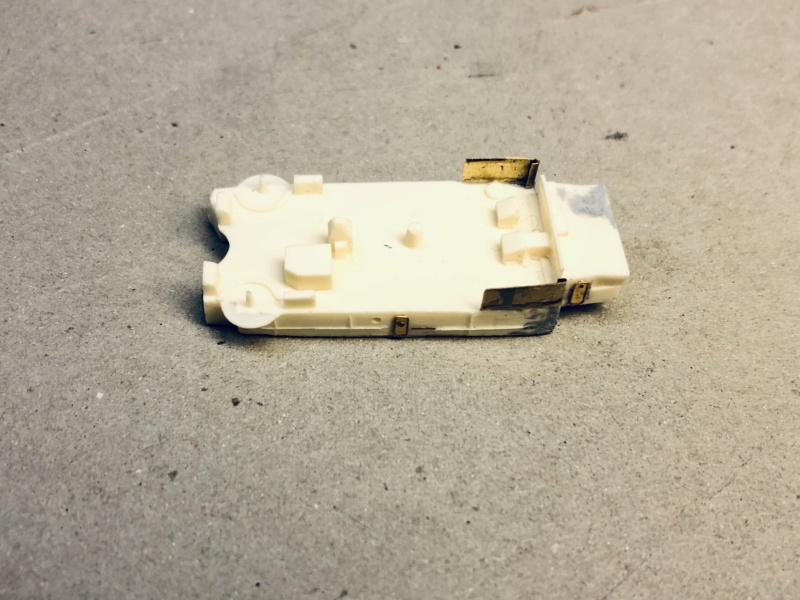

Suite avec les superstructures: la pièce est abîmée, je vais en profiter pour refaire les paravents en utilisant une chute de PE.

Suppression des paravents en résine, et coupe de mise en forme des pièces en PE:


Mise en place des paravents sur les superstructures. Je supprime les portes étanches moulées en résine (pas assez détaillées à mon goût) et je les remplace par des portes en PE.


Collage des superstructures sur la coque. Je complète avec les autres portes étanches… et lance-roquettes, déflecteur, etc...





Voilà pour le moment, la suite très bientôt.

A+
Jean-Luc

ça avance bien…

Montage des ensembles MM38 Exocet. Les supports de containers, les blindages de protection, les déflecteurs de jet sont en PE.

Collage des containers en résine sur leurs supports:

Je démarre la peinture de la coque avec les œuvres vives en rouge (mélange perso de Humbrol):



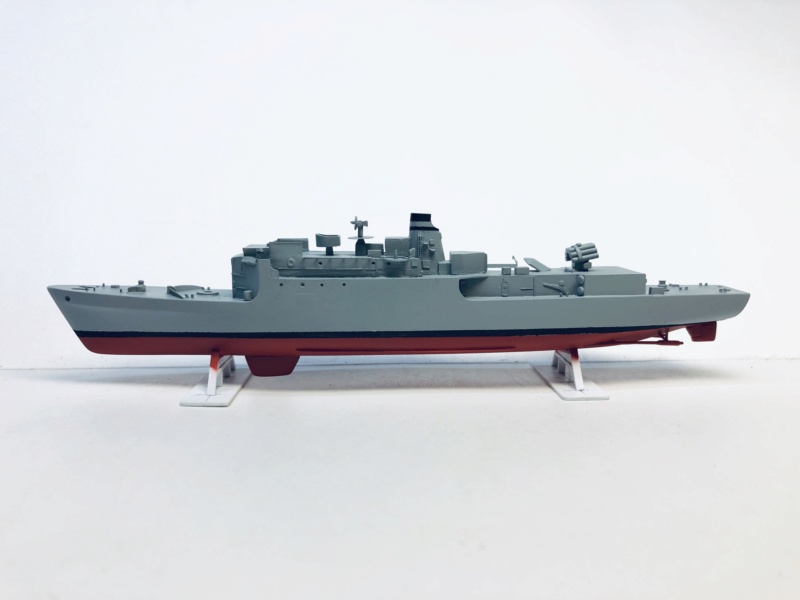

Je passe une couche de Humbrol H127 sur la partie supérieure, puis la ligne du faux-col à mazout en noir mat H33. J'en profite pour peindre le dessus de la cheminée et la bande noire de chef de division ainsi que les hublots.


Montage et mise en peinture de diverses pièces: tourelle canon de 100mm, vedette Arcor, ensembles MM38, Zodiac, hélices, ancres...
Je réalise l'aménagement du poste DMA: siège et console à partir de scratch (c'est l'ensemble sur le cure-dent sur la photo...).
Fabrication de la plaque nominative qui sera placée ultérieurement sur le ber arrière.

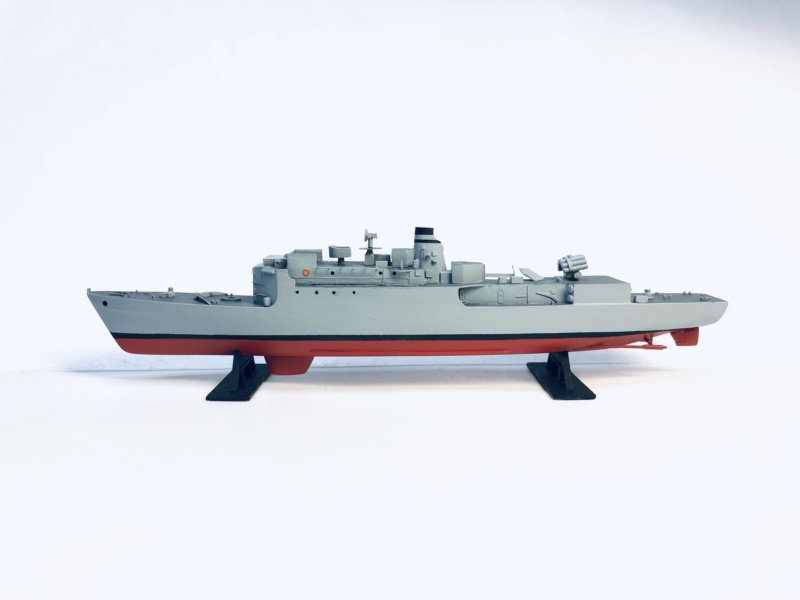

Peinture des bers en noir H33, et des bouées de sauvetage en orange.



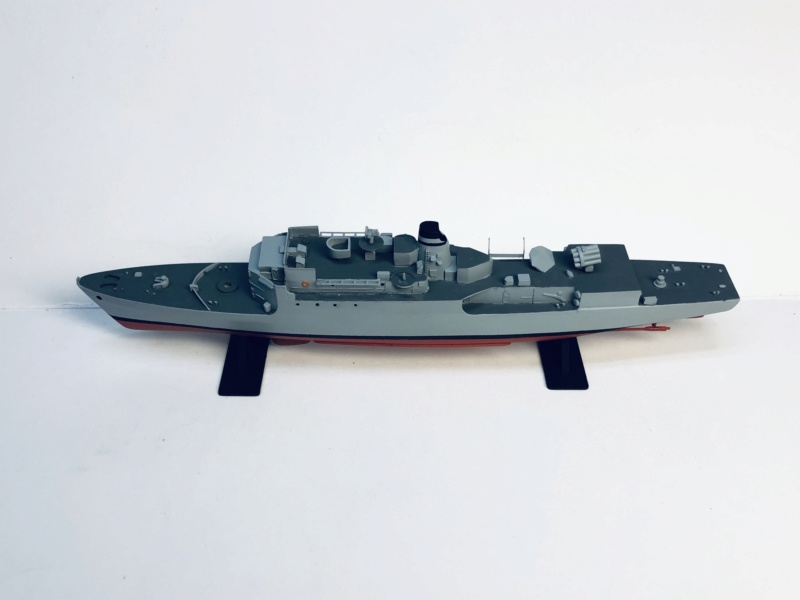

Puis j'applique la peinture du pont en Humbrol  H27:




Voilà pour le moment… le gros est fait, il va falloir attaquer les détails…
La suite très prochainement.

A +
Jean-Luc

Magnifique!
Bravo pour la peinture!

superbe beau montage propre bonne continuation
Amicalement
andraud13780
Michel

Merci pour vos encouragements.

A bientôt
Jean-Luc

C'est toujours aussi finement réalisé Jean-Luc

Salut Jean-Luc.

Belle peinture, bravo.
Tu utilises de la Humbrol à l'aéro ?

Bonne soirée.

Salut Gianluca,

Oui que ce soit au pinceau ou à l’aérographe je n’utilise que de la peinture Humbrol et éventuellement de la Revell pour certaines teintes, mais toujours en Enamel.

Je ne suis jamais passé aux Acryliques...

Merci pour ton suivi, et bon maquettage à toi...!

A+
Jean-Luc

Merci Jean-Luc pour ta réponse.
Belle maitrise de la peinture. Bravo encore.

Bonne soirée.

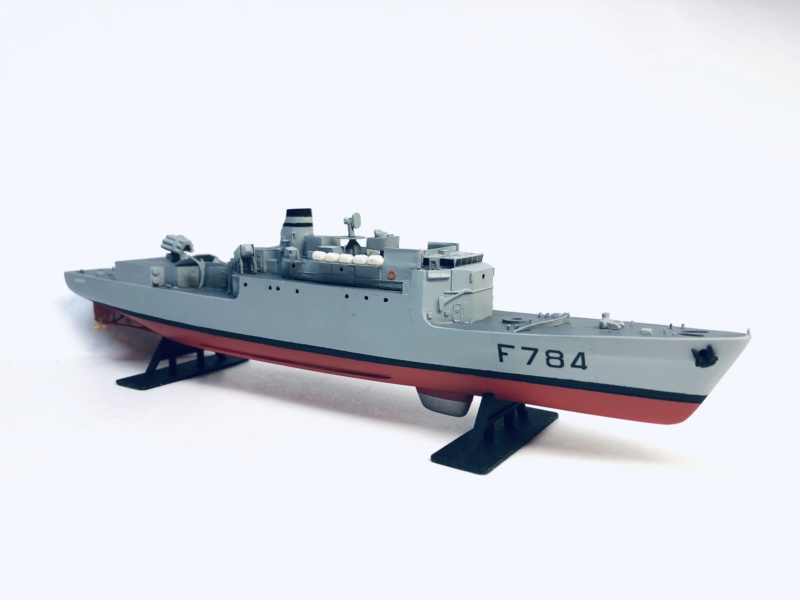

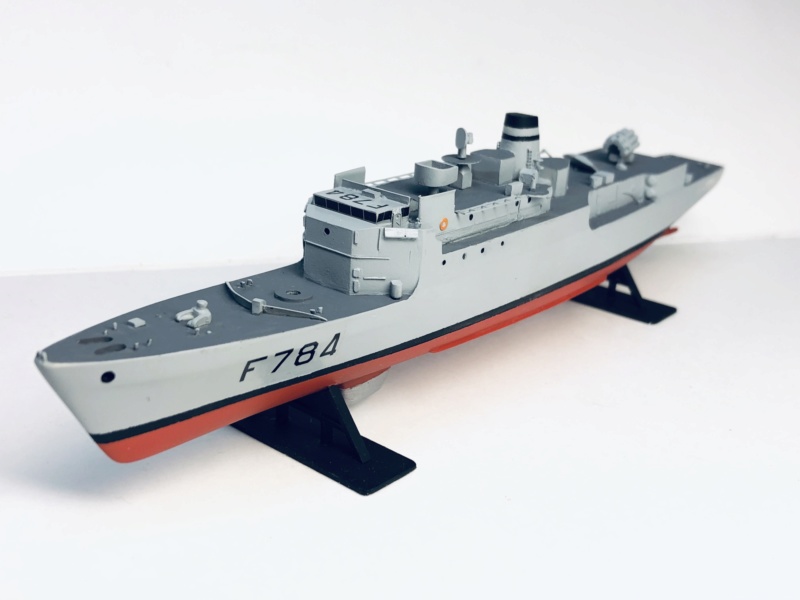

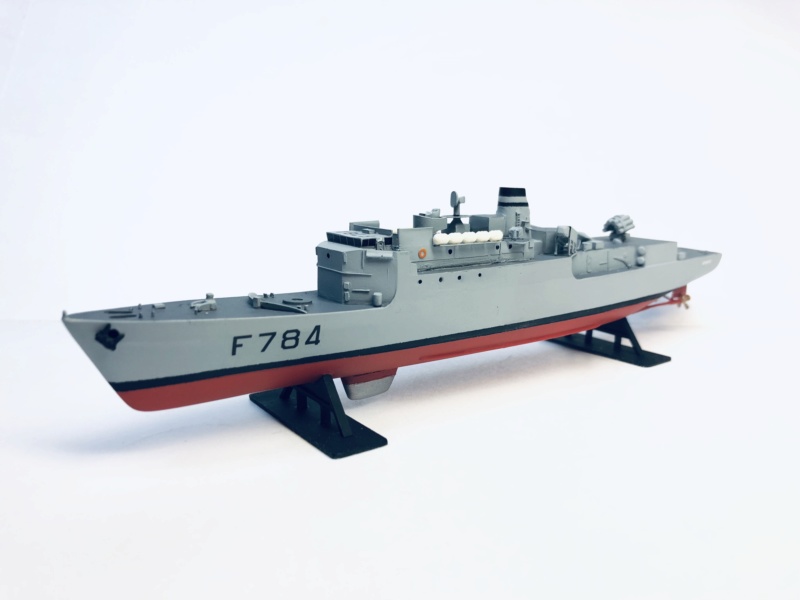

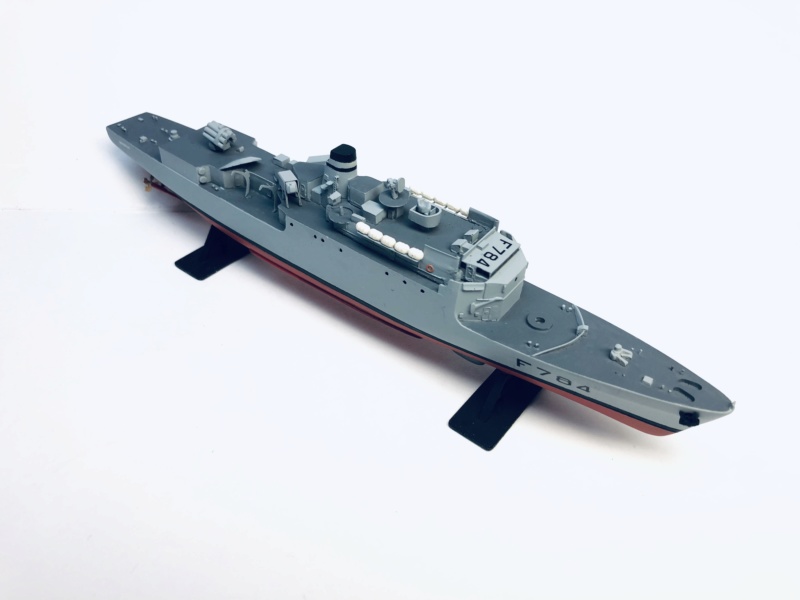

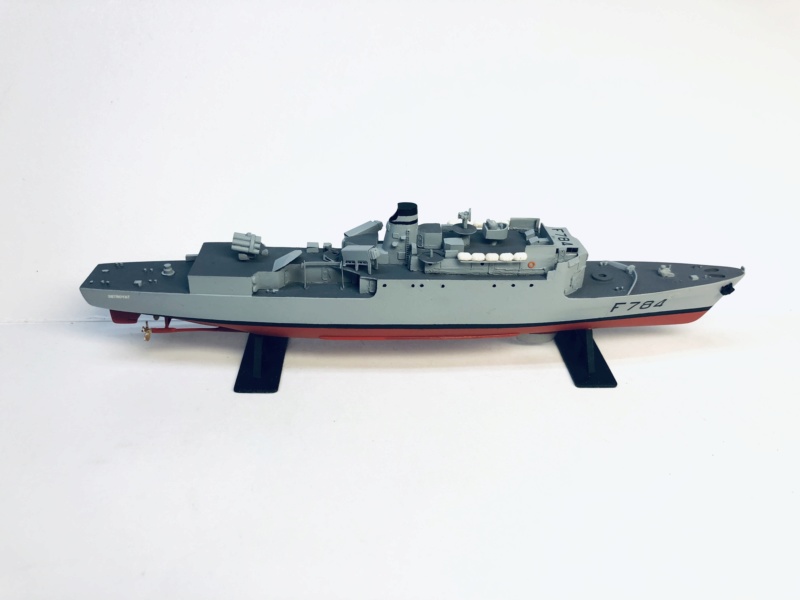

Suite du montage avec la pose des décals. Je procède comme d'habitude avec 1 couche de vernis brillant, séchage, pose des décals, séchage, 2ème couche de vernis brillant, séchage, puis 1 couche de vernis mat pour finir. Le procédé est un peu long mais garantit de ne pas avoir d'effet "silvering". Les vitrages du bloc passerelle sont aussi fournis en décals, on gagne du temps par rapport à la solution peinture au pinceau fin...


Je poursuis avec la peinture du radôme sonar de coque (mélange gris et alu), la mise en place des radeaux Bombard sur les supports latéraux, les équipements du poste DMA réalisés précédemment en scratch (siège et console). Collage des containers système MM38 Exocet, collage des ancres et des hélices.












Voilà pour le moment...
A très bientôt.

JL74

C'est net et sans bavure, félicitations!
un très joli travail, le détaillage va pouvoir commencer

+1

Suite avec le détaillage:

Mise en place des échelles et plateformes sur les superstructures avant.



Mise en peinture:

Finition de la tourelle canon de 100mm.



Mise en place de la tourelle et des chaînes d'ancre:



Collage du Zodiac sur la plage arrière:



Je démarre le formage et collage des rambardes à l'avant:



Suite de la pose des rambardes à l'arrière:

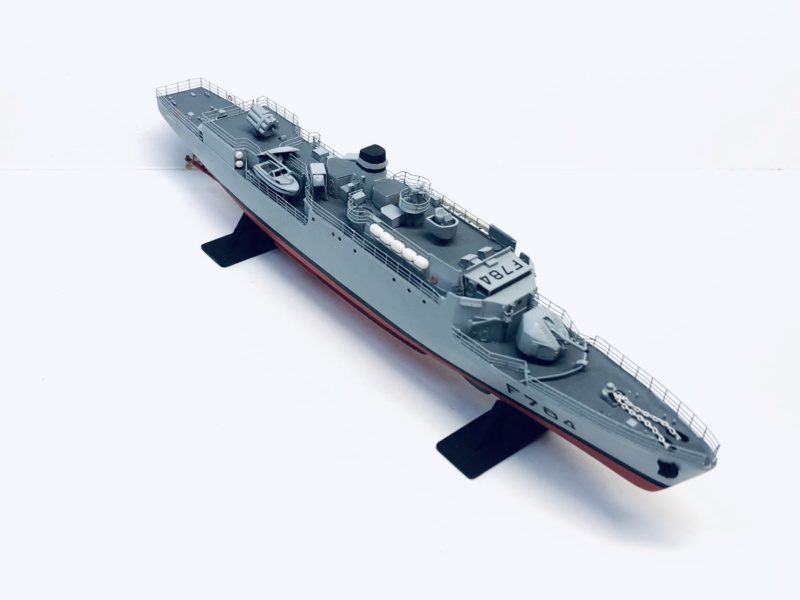

Voilà l'ensemble des rambardes sont posées:




Prochaine étape: la mâture (tout en PE...).

A bientôt
JL74

Bonjour J Luc   un sujet que j'avais loupé   très belle réalisation et ta peinture est vraiment top bravo   bonne suite à toi

Très beau montage Jean-Luc, ton aviso s'annonce superbe.

damned, je l'avais raté...

Il est superbe ton aviso

très beau montage, et une peintre super belle.

Très jolie aviso. Bravo

superbe mais perso e remplacerais les chaines d ancres par des plus petites si tu en as l'occasion

Un bel aviso !!!!! Manque juste le mal de mer par mer formée !!!!!

Bonjour

Superbe boulot de peinture et les décalques avec zéro silvering c'est le top, bonne suite

Michel

Montage de la mâture: j'utilise à la fois la PE fournie par l'Arsenal, mais aussi un complément en scratch. Peinture de la partie basse en noir mat Humbrol H33.




La mâture d'origine étant trop simpliste à mon goût, je complète avec différent éléments (mât en fil de guitare, échelle encagée réalisée en partant d'une échelle en PE + une portion de rambarde roulée , plateforme avec rambarde, etc...):


Réalisation d'une antenne en fil de fer:



Mise en place sur le mât, ajout du radar de veille surface en scratch,  puis peinture de l'ensemble en Humbrol gris H127. J'ajoute également les canons Oerlikon de 20 mm de chaque bord, et les divers mâts de pavillons à la proue, la poupe et sur les superstructures:




Voilà pour le moment… reste à réaliser les dernières antennes et aériens puis j'ajouterai les pavillons d'indicatif.

A bientôt
JL74

il est joli ton bateau est la mature apporte un vrais plus bravo

Il est beau ton aviso!

Merci à tous pour vos compliments. Il faut que je me décide à le terminer avec les aériens, antennes diverses et pavillons, mais comme je suis à fond dans la réalisation de la frégate Aconit D609, je l’ai un peu laissé de côté ce Détroyat...
