Montage de la fusée Saturn V pour le vol Apollo 11

Bonsoir les amis,
Je vous présente mon nouveau bébé ...

Il se nomme : Prince august !


papa & maman se porte bien !



Avec ces mensurations ...



- Deux réservoirs (à dépression et à gravité)
- 3 aiguilles (0.2, 0.3 et 0.5 mm)
- une pipette
- un tuyaux
- une clef




le tout pour 94€

La différence ... énorme. C'est génial. Une pure merveille (comparé à l'autre).
Je dois regarder maintenant pour diminuer la consommation de peinture.
Je la trouve élevée. Mais, pour le réglage, je vais l'aquérir à force de l'utiliser.

Facile à netoyer.

Enfin, cela fonctionne.
Il ne se bouche pas (pour l'instant)

Le seul point noir, il ne tiens pas dans la station de netoyage. Je vais devoir trouver une astuce.

Autrement, voici le résultat de la 1ère peinture avec le nouveau "joujou".
La bague du dessus.





Voilà...

salut

cet aérographe pas trop cher qui est proposé avec deux godets et 3 aiguilles est semble t il a ce que j en ai vu sur le net pas si mal vu son prix très compétitif ,en fait c est du chinois mais du chinois qui marche pas mal ,j avais hésité a le prendre quand j ai acheté mon Mig car vraiment intéressant niveau prix

tu as une bonne plage d aiguille ,la 0.3 étant celle que tu vas utiliser le plus car très polyvalente

amuses toi bien avec ton nouveau jouet  ,tu ne vas plus pouvoir t en passer

Bonsoir les amis,
J'appelle au secours !

Houston ... We had a problem !




Je suis occupé à préparer la pièce (voir flèche rouge sur l'image ci-dessus).



Ce qui donne en "live" ...

Mais j'ai un gros soucis...



Il y a un tuyaux à connecter. Comme vous le voyez, j'ai un jeux d' 1/2 cm.



Pourtant, en regardant bien les pièces du dessous, tout est monté correctement



Il n'y a pas de jeux ...





Je ne vois pas mon erreur. Et je ne sais pas quoi faire !

Qu'en pensez-vous?

Tu es sûr que c'est la bonne pièce : il y a une couronne "crénelée" plus haut qui semble identique ou presque ?

Bonjour dede_bo,

N'y a-t-il pas inversion entre le haut et le bas de la plaque, les trois trous ne sont pas symétriques verticalement :

Bonjour à tous,
J'y suis arrivé.


J'ai enlevé un morceau de 4mm de la plaque.



Ce qui m'a permis de faire descendre les tuyaux jusqu'à la bonne place.



Résultat ... la plaque est bien contre de l'anneau et le tuyaux s’emboîte correctement dans l'autre.



Voilà le résultat final (montage en blanc). Depuis, j'ai ajouté les drapeaux et je dois encore peindre la partie noir du tuyaux.

Les solutions proposées ne fonctionnaient pas ?
Celle de HenriF83 semblait tout à fait pertinente, non ?

Bonjour dede_bo,

Pas facile de décoller le tuyau de la plaque sans doute, mais la coupe en hauteur est une bonne solution aussi. Cela ne devrait pas influer sur la suite du montage. La fusée a perdu 38 cm de haut

Sur la notice (un peu confuse), les drapeaux américains sont déjà posés sur la pièce, ce qui permettait de la positionner dans le bon sens. Comme quoi, il faut toujours faire des montages à blanc...

Bonjour à tous,
Merci pour vos trucs & astuces.

Ekis:

J'y ai pensé et également essayé.

Avant de retirer les drapeau, j'ai fait des annotations au dos de la plaque (sens, position physique des drapeaux, etc. ).

Mais, si tu regarde la photo que j'ai pris, tu peux encore voir le drapeau et il est à l'endroit !

donc, je me suis pas trompé à ce niveau.



Mais j'ai essayé. A ce moment, le tuyaux ce met à l'envers. Je peux retourner cette plaque, c'est le même.
J'avais une autre option: Reforer les trous.
Mais, sachant que je suis brouillon, j'ai pris la décision de couper une languette de 4 mm au bas de plaque.

Maintenant, la pièce est installée et les 2 tuyaux peints.





Ce qui donne comme résultat

Maintenant, j'espère que cela n'aura pas d'incidence au niveau de la pièce qui viens au-dessus.

Bonne journée

Bonjour dede_bo,

Le problème est résolu et la maquette prend une belle allure. Ce ne doit pas être facile de cintrer ces plaques en cylindre ?

HenriF83,

La difficulté n'est pas de cintrer ... Mais de l'installer. Une véritable horreur!
Tu insère un côté, t'essaie de mettre de l'autre, et "paf" le premier sors !.... grrrr

Ce que j'ai essayé mais que j'ai vite arrêté, c'est de cintrer directement sur place.
Mission impossible.

Lorsque t'essaie d’insérer la pièce qui tient tout, tzoinnn, la pièce saute et tombe par terre !

re gggrrrr !

Il faut beaucoup de patience.

C'est beaucoup plus difficile qu'un bateau. Le bois se travaille très facilement. Pas le plastique.

J'ai eu exactement le même problème voilà quelques mois. Problème résolu en coupant 3,8cm sur la hauteur, ce qui m'a permis de "raccorder les bouts"....C'est en effet assez flippant...
Pour le cintrage, c'est en effet un peu compliqué, mais on y arrive assez facilement en ponçant en biseau l'intérieur de la partie "femelle" -étage supérieur- (un léger chanfrein) qui vient se fixer sur la partie inférieure...
Je te laisse découvrir l'intégration du LEM dans l'étage n°3, c'est là aussi un moment de pur bonheur...
Et il parait que la maquette Dragon (aujourd'hui introuvable) était plus compliqué...
bon courage...

Bonsoir les amis,
Cela fait longtemps ...

J'ai des soucis de santé et ce n'est pas top. Bref, je préfère être positif.

Continuons la construction de la fusée !

Achèvement du premier étage.

Pour commencer, peinture du sommet du réservoir.




Ensuite la peinture extérieure blanche




Et enfin, les bandes noire



Ce qui donne comme résultat une fois monté





Le premier étage est terminé.

passons maintenant à l'anneau intermédiaire.

Passons à l'atelier peinture et commençons par le blanc



Ensuite les bandes noire



Ce qui donne comme résultat final



Par contre, j'ai une question à vous posez:
Malgré toutes les précautions pour éviter que la peinture extérieure ne viennent salir la peinture intérieure, il y a eu de la couleur noir qui c'est infiltré.
Regardez j'ai encerclé le problème. Ce n'est pas énorme ... Mais si je pourrais l'éviter !


Comment faite vous?




J'ai fais un montage en "blanc" sur le premier étage. Voilà ce que cela donne.





Ce n'est pas trop mauvais ...

Pour terminer, sur l'anneau intermédiaire, je dois venir fixer des fusées d'appoint.
Je ne trouve nul part des photos de ces fusées. Sur le mode d'emploi de Revell, ce n'est pas clair du tout.







je suppose que ces pièces ne sont pas à 100 % blanche mais il y a des parties qui sont différentes.
Mais là ... c'est de l'inconnu.

Voilà,
Bonne nuit à tous.

Bonsoir André

Tout d'abord, je te souhaite une meilleure santé.

Le résultat est beau.

En ce qui concerne les débordements de peinture, malgré le masquage ça peut toujours arriver. C'est pas grave tu rattrapes au pinceau délicatement, ça nous arrive à tous. En ce qui concerne tes questions concernant les moteurs, je ne te serai pas d'une grande aide, je n'y connais rien en matière de fusée.

Amitiés,

Thierry

Bonsoir,
Merci Thiery pour ta réaction et tes idées.

Hello André,
Si je puis me permettre : http://www.apolloarchive.com/apollo_gallery.html
Tu as des photos très intéressantes en fonction des missions...
bonne balade...

Bonjour,
Merci jeannot1 pour ton lien. J'ai eu la confirmation que ces fusées sont blanches.
Merci.

donc, en pratique, voilà le résultat final.

Bonsoir André

Beau début je te souhaite bon courage pour la suite

Amitiés
Kiki60

Bonsoir André,

Ce montage progresse très bien et prend de l'ampleur ! Attention à ne pas toucher le plafond

Bonsoir,

Merci les amis pour vos encouragements.

Hello André,
Ravi que tu ais trouvé ton bonheur sur le site des archives d'Apollo.
En ce qui concerne la teinte des différents étages, ne t'inquiète pas car en réalité il y avait une différence de blanc (regarde bien les différentes Saturn V, et tu comprendras). C'est dû au support qui reflète la lumière de manière différente.
Je te conseille donc de ne pas retoucher les blancs. En outre, cela t'évitera d'avoir a racheter la planche de décalques qui va bien, et qui coute un œil...
Bonne continuation
Jean

Bonsoir les amis,
La construction continue. J'ai commencé le second étage de la fusée.

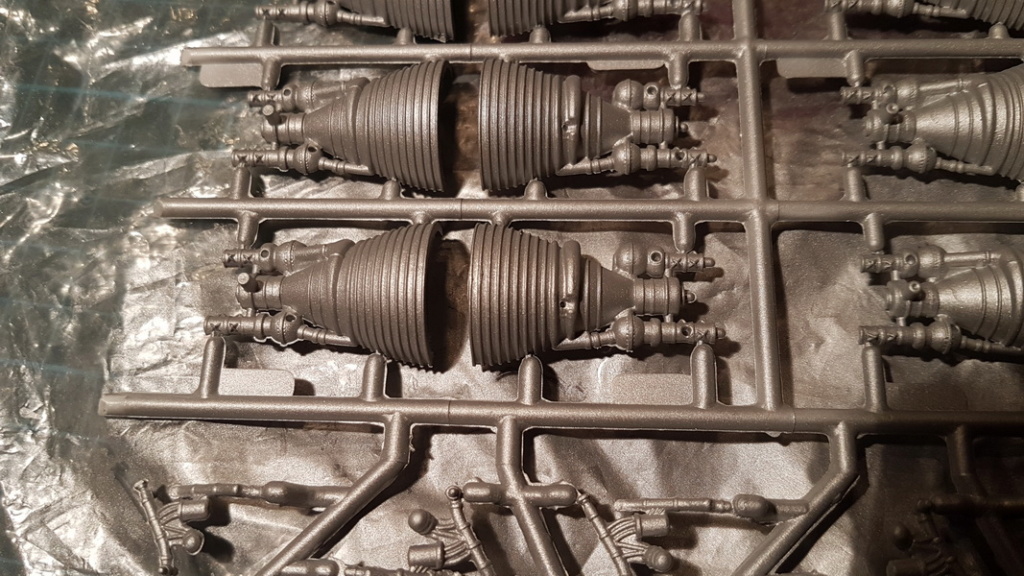

Pour commencer, j'ai peint et assemblé les moteurs.





ce qui donne



et assemblé






Dépose des moteurs (en blanc), sur le support

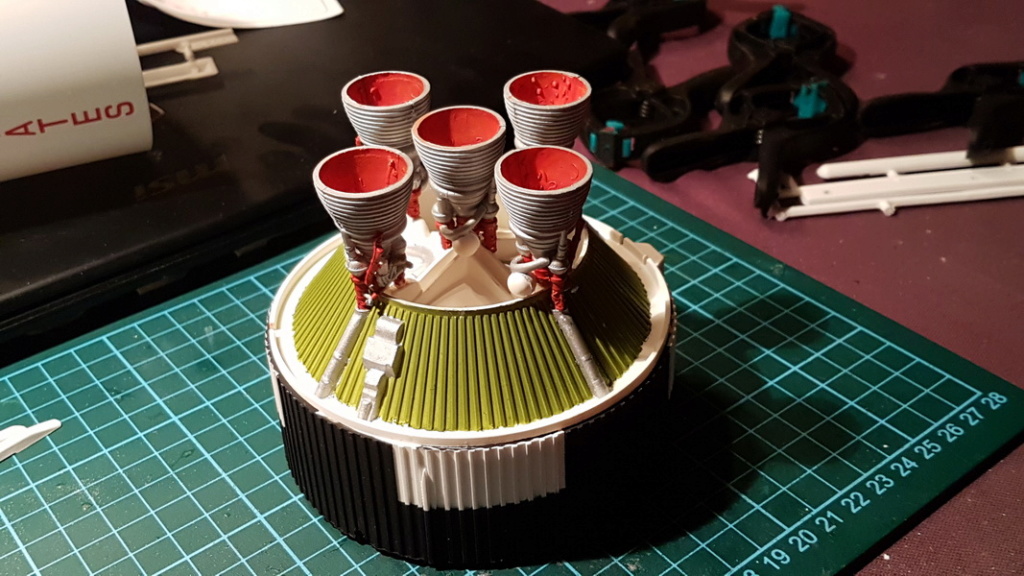

Après peinture du support, fixation définitive des moteurs sur les supports.




Vu de plus près, vous voyez les tuyaux d'alimentations (au fond du support) des moteurs







Enfin, montage en blanc du reste du second étage



Par contre, j'ai un souci. Même en suivant la procédure Revell, le texte "UNITED STATES" est "écrasé par un des tuyaux (voir flèche bleue).



Je dois de toute manière enlever tout pour peindre la pièce en blanc et mettre d'autre décalcomanies, je ne sais pas.
Le déplacer ou laisser comme cela ?

Toute idées sont les bienvenues.



Pour finir, j'ai mis le second étage sur le premier, pour voir la "gueule" que cela tire !

Hauteur total actuel ± 80cm.





Pas trop "dégeux" ...
Attention, je dois encore tout peindre !

Voilà !

Bonsoir André

Moi perso je déplacerai de quelques millimètres soit à droite ou à gauche ton décalco moi je l'ai faite elle a l'échelle 1/144 chez Airfix beaucoup moins détaillé que la tienne et sur le deuxième étage le problème ne se pose pas.
Bonne continuation et bon courage
Amitiés
Kiki60


J'ai revu tout ton post de 1 à 6 et je trouve pas de suite de ton montage.
Du coup je me demande pourquoi ça ne continue pas,à moins que je n'ai pas approfondi le sujet.

Bonjour Pelikan,

C'est normal, car je travail sur mon bateau (La bretagne) qui me prend tout mon temps.
Je commence le bordage de la coque.

Par contre, pour la fusée, avant hier soir, j'ai peint en blanc les différentes pièces du second étage.
Je pourrais continuer ce dimanche (mettre les caches) pour peindre les parties noire et argenté pour sa partie supérieure.

Donc, des que ces pièces seront peintes et sèche, je pourrais remettre à jour le poste.

En espérant alumer ta lanterne !
