Montage de la fusée Saturn V pour le vol Apollo 11

Bonsoir les amis,

Je ne sais pas si cela vous intéresse.

Au départ, j'avais eu l'intension de participer aux commémorations des 50 ans que l'homme à marché sur la Lune à la Nasa (en Floride). C'est un rêve d'enfance.

Mais suite à de gros soucis de santé, je suis obligé d'annuler le voyage.
Afin de ne pas sombrer dans une dépression, j'ai décidé de faire venir la Nasa à la maison.
(Cela évite d'acheter un billet d'avion).

J'ai donc acheté la fusée "Saturn V" (version commémorative des 50 ans) à l'échèlle 1/96 de chez Heller à construire.

Taille :
1m 14 de hauteur.

Ne sachant pas si cela vous interesse ou non, je vais juste publier la photo de la boite et moi.
Vous aurez un aperçu de la bête.





Dans le cas où cela vous intéresse, faites-le moi savoir, autrement, je supprime le poste.

Bonne soirée

salut

vas y mec attaques ton montage satellises nous !

Accroches toi l'à Polo
Quelle bonne idée ! On L'EM tous ce foutu capitaine !
Jean

Go, go, go !!! C’est si beau une saturn V !!!!
Je suis ton montage avec un intérêt majeur !!!!

dede_bo a écrit:

J'ai donc acheté la fusée "Saturn V" (version commémorative des 50 ans) à l'échèlle 1/96 de chez Heller à construire.

Salut André. Cette réalisation m'intéresse à 1000% et je vais la suivre.
Si ton objectif est de la terminer d'ici la date d'anniversaire, alors, faut faire vite !
Heu, d'après ton intro, Heller aurait racheté Revell...
En te souhaitant un prompt rétablissement, Yves

Bonsoir,

Merci à tous pour vos encouragements.
Cela me fait plaisir.

Pour ce qui concerne "Heller", c'est une erreur de ma part. Désolé.
C'est effectivement "Revell".


J'aimerais avoir votre opinion.

Pour la peinture, pensez vous que cela vaille la peine d'investir dans un aerographe + compresseur ou je fait (comme pour mon bateau) à la main?

Pour ce qui concerne la vitesse de montage, j'aimerais arriver à un résultat final "acceptable" et donc courrir... non.

Je vais la construire à mon aise.

Evitons le "Houston ... I have a problem! ".

il faut compter environs  200 euros pour un aéro avec un compresseur a réserve d air pour avoir du matos correcte .C est un investissement mais tu ne vas plus pouvoir t en passer...

tu peux jeter un œil sur aérographe discount ils ont des prix correctes et sont serrieux ,ils proposent parfois des pack aéro et compresseur ,j ai pris un pack mig air cobra chez eux et j en suis super content

Je m'installe au premier rang, poursuivre ton montage.
J'ai beaucoup de doc sur le sujet notamment Apollo XI (vol S A-506), si tu as besoin n'hésite pas.
A l'aéro tu auras un meilleur rendu de surface, vue la taille du bestiau.
Bon montage!
Sergio

dede_bo a écrit:

……...J'aimerais avoir votre opinion…..Pour la peinture, pensez vous que cela vaille la peine d'investir dans un aerographe + compresseur.

bonjour


oh que oui …..l'investissent est quasi " obligatoire " pour ce genre de bête et tu va voir une fois maitrisé, tu ne pourra plus te passer de cet instrument

vais suivre ce montage
cheers
Nicolas

je vais suivre avec graaaaand interet

et je plussoie mes copains sur l'aéro, sur des maquettes aussi grandes c'est quasi obligatoire
et tu verras que le rendu est infiniment supérieur et surtout plus de traces de pinceaux

Bonjour André Aéro obligatoire je m'installe avec les copains sur le Bonne suite

Bonjour et très bonne idée que de faire cette fusée, perso j'ai aussi cette fusée de chez Revell acheté dans les années 70 ! mais à l'échelle du 1/145e, par contre je l'ai peinte au pinceau vu sa taille !
je m'installe aussi pour suivre cette construction...
@+Christian

Alors André, vite : la description du kit STP, notamment au niveau des moteurs et des modules Mère & LEM. On trépigne d'impatience  !
As-tu déjà idée de la présentation ? E.g. sur pas de tir, étages séparés...

Bonjour,
Si je ne me trompe pas il s'agit du vieux kit Revell sorti en 1968, juste avant les missions lunaires Apollo.
Si c'est le cas les réservoirs des premiers étages sont constitués d'une feuille de plastique blanc avec la déco pré-imprimée dessus et doivent être cintrées entre les anneaux haut et bas de chaque étage.
Il faut les peindre quand même (à l'aéro) car si tu les laisses "nature" il vont jaunir dans quelques années... Je parle d'expérience.

A noter aussi (pour pinailler) que ce modèle est sorti avant les vraies missions et que le CSM (module de service + capsule Apollo) représenté est une version Block I qui n'a servi que lors des vols inhabités Apollo 2 à Apollo 6 ainsi que pour Apollo 1 (celle qui a brûlé au sol, tuant les trois astronaute Grissom, White et Chaffee).
La version utilisée à partir d'Apollo 7 est la Block II qui diffère par les détails extérieurs (panneaux, couleur). Pour l'adapter je vois trois solutions :

- acheter sur Shapeways le modèle correct (très cher, je déconseille)
https://www.shapeways.com/product/R6ELLQEGW/apollo-service-module-block-ii-1-96-scale?optionId=63402154&li=marketplace
https://www.shapeways.com/product/GQGDEKJCF/apollo-bpc-les-1-96-revell?optionId=85833211&li=marketplace

- acheter le kit de conversion de chez NewWare : pour 20$ tout compris il te suffira de poncer tous les détails du CSM, puis d'y coller à la place la PE fournie dans le kit. Je recommande !
On le commande ici :
http://mek.kosmo.cz/newware/index.htm
Il s'agit du kit NW005 (faire défiler la page). Pour commander il faut envoyer un email en anglais à Tomas Kladiva :
tom.nwkits@seznam.cz

Règlement via PayPal.


- scratcher le Block II : il faut poncer tous les détails en relief et en refaire de nouveaux. Avec de la feuille et de la bande Evergreen c'est un travail long mais assez simple à réaliser. Je peux t'envoyer le plan détaillé à suivre par MP.

J'en profite : après avoir peint les étages il va te falloir des décals pour remplacer ce qui était imprimé. La planche la plus complète pour l'ensemble de la fusée est disponible chez NewWare encore, pour une vingtaine de dollars.
http://mek.kosmo.cz/newware/index.htm
C'est la référence NWD006, presque en bas de la page. La planche contient 154 décals.

C'est un très beau monstre. La mienne a mal vieilli, d'où mes conseils.
_Bruno


J'avais 18 ans quand je l'ai monté,puis le LEM sur son socle lunaire.
Je les ai fait aux pinçeaux et aujourd'hui quoique je fasse c'est toujours aux pinçeaux.
Je vais suivre ton montage avec plaisir

Bonjour André

Moi aussi je vais suivre ce montage .
Je confirme les conseils de Bruno concernant NewWare et le fait qu'à cette échelle ça vaut vraiment le coup de corriger ce kit.

Il existe aussi un kit papier chez Educraft pour le LUT : LIEN

J'avais espéré que les 50 ans d'Apollo 11 nous permettrait d'avoir de beaux nouveaux kits voire des réeditions .....pour l'instant pas vu grand chose

Pierre

Hello André,
Je viens juste de finir cette maquette.
Je me permets donc de te donner des conseils :
1) Arme-toi d'une solide documentation car les détails et le schéma de peinture laisse violemment à désirer !
2) repère bien le positionnement de chaque étage car une fois assemblés, les raccords de peinture vont te donner des sueurs froides...
3) Revell a fait un joyeux mélange entre Apollo11 et les autres Apollo (schéma de peinture différent, et quelques détails intéressants...)
4) Tu trouveras sur certains sites des montagnes de photos très intéressantes. Reste à découvrir lesquelles sont pour Apollo 11 car ce n'est pas souvent indiqué...
5) Si tu désires laisser le LEM à l'intérieur alors anticipe sur les rabotages/limages/ponçages car il faut un bon chausse-pieds pour le faire rentrer...
6) il existe des "add-ons" (ou compléments de détaillage) en résine qui permettent de transformer cette maquette en une pièce d’orfèvrerie, mais il faudra un certain budget et pas mal de patience.
De la patience il t'en faudra beaucoup car cette maquette a très mal vieillie (et son prix est donc absolument scandaleux) et les détails/ajustements sont...compliqués...
Bon courage...

Ha je vais suivre de près ton modèle de chez Heller, non de chez Revell.
Pour l'aérographe, je pense que ceux qui te le conseillent ont raison (beaucoup trop de risques d'avoir des traces de pinceaux sur des surfaces aussi importantes. (je dois devenir gâteux, c'est la première fois que je conseille un aéro(machin)graphe. Faudra quand même l'apprivoiser... cette bestiole

J'ai moi-même réalisé ce modèle au 1x144 (moins grand) avec en plus Amstrong au 1x8 sur la lune et le modèle Apollo 11 au 1x48 (que j'avais réalisé, il y a au moins 40ans) tous de chez Revell, je te mets le lien.

https://www.laroyale-modelisme.net/t16205-module-lunaire-1-48-amstrong-1-8-saturn-5b-1-144-revell

Si tu trouves le module lunaire pas trop cher, n'hésite surtout pas, il est rare et intéressant.

Bonsoir à tous,

Je suis très surpris par votre intérêt. Avec un GRAND sourire !...
Cela fait plaisir.

Alors, j'ai fait une première approche de la bête et j'ai déjà fait une découverte de taille, le livre fourni ne correspond pas avec les différentes pièces que j'ai. J'ai l'impression que ce modèle est une version spéciale pour la commémoration de l'évènement et que le livre fourni est le modèle standard.

Ensuite, je donne raison à jeannot1, pour la peinture... il faut avoir le décodeur "Revell ++ V3.0"pour essayer de comprendre. C'est un cauchemar. Je vais devoir essayer de trouver des plans. Où ?

Noratlas, que possèdes-tu comme documentation?

Les plans sont vraiment trop simpliste. Surtout pour la peinture.

En ce qui concerne l'aérographe, vous m'avez convaincu.
J'ai quelques questions pratique pour éviter de me faire avoir.
(Attention je vis en Belgique).

Je ne veux pas d'une Rolls Royce, mais un outil éfficace que je pourrais utiliser des années.
Pas non plus de la taille énorme. Et je n'ai pas gagné au Loto.

Pour le compresseur:
- Pression d'air, débit, réservoir (oui / non), filtre (oui/non), séparateur d'eau (oui / non)
- Un régulateur (oui / non)

Pour l'aérographe:
- Simple ou double actions et pourquoi?
- Réservoir par gravité ou bouteille en dessous qu'est ce qui est le mieux?
- Faut 'il différents gicleur?

Alors, revenons sur la fusée:

Le contenu de la boite:

a) Le plus:

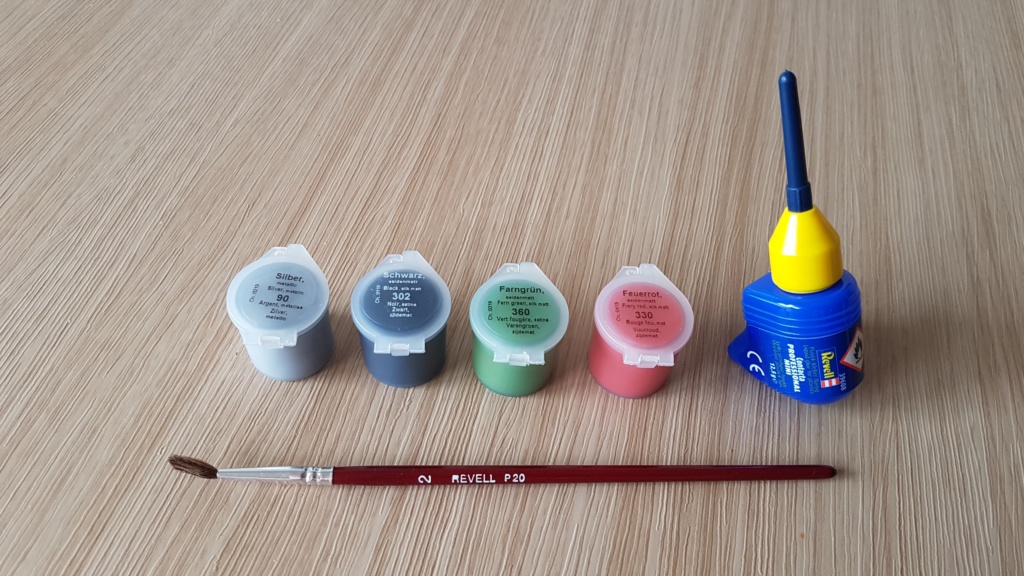

Un pinceau (plié), la colle (qu'est ce quel vaut ?? je ne sais pas) et la couleur.

b) le diaporama:



Il y a un diaporama d'Eagle sur la Lune avec un astronaute.


c) La fusée:



Il y a une vitre qui montre Eagle dans la fusée.

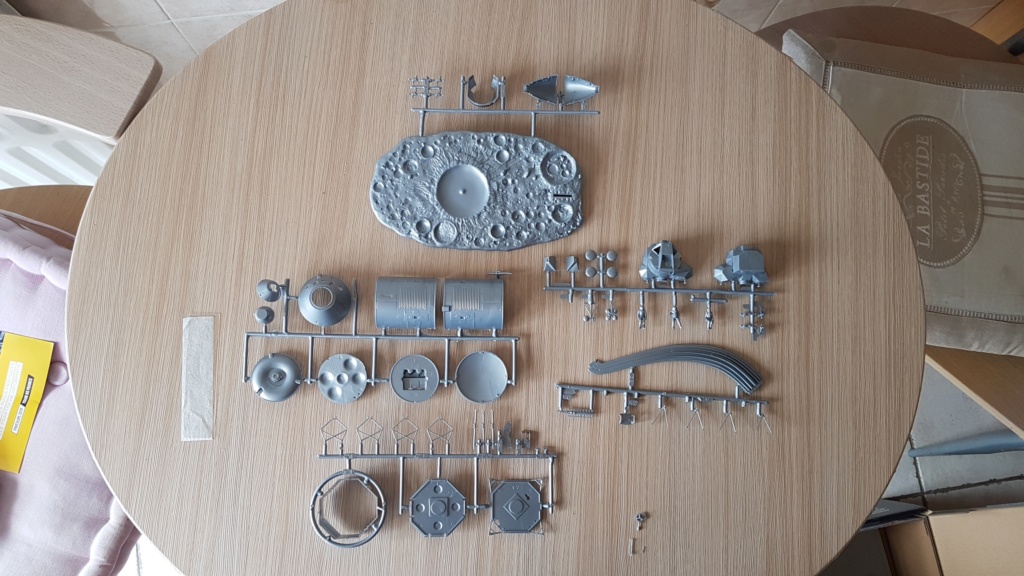

Les différents éléments qui se mettent aux extrémités des différents étages



Pour bien se rendre compte de la taille, j'ai placé une pièce de 2€ (à gauche sur l'image)

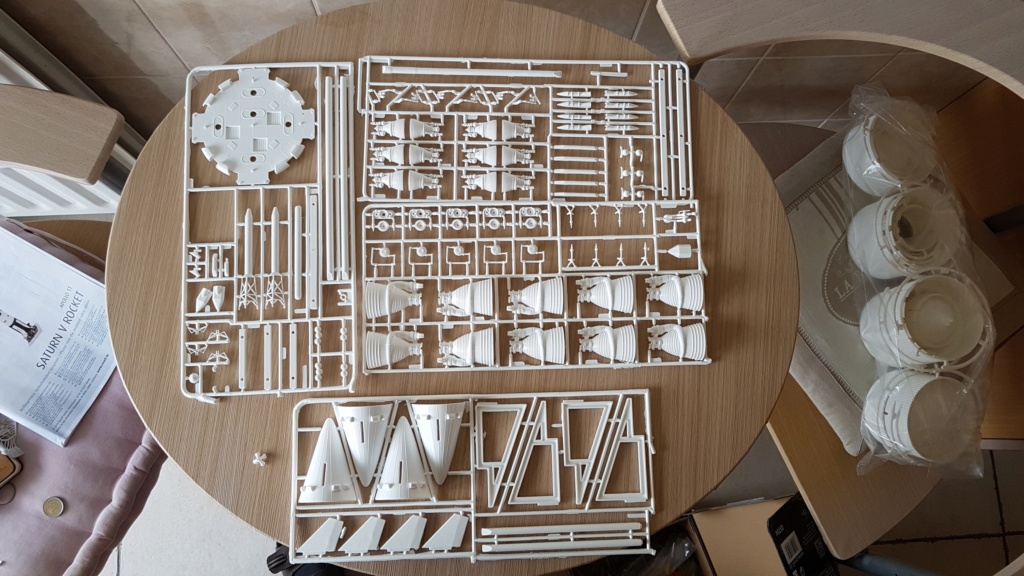

Les différentes pièces de la fusée



Voyez la pièce de 2€. C'est énorme.



Les éléments de chaque étage.

d) la boite:



La boite peut servir de rangement de la fusée

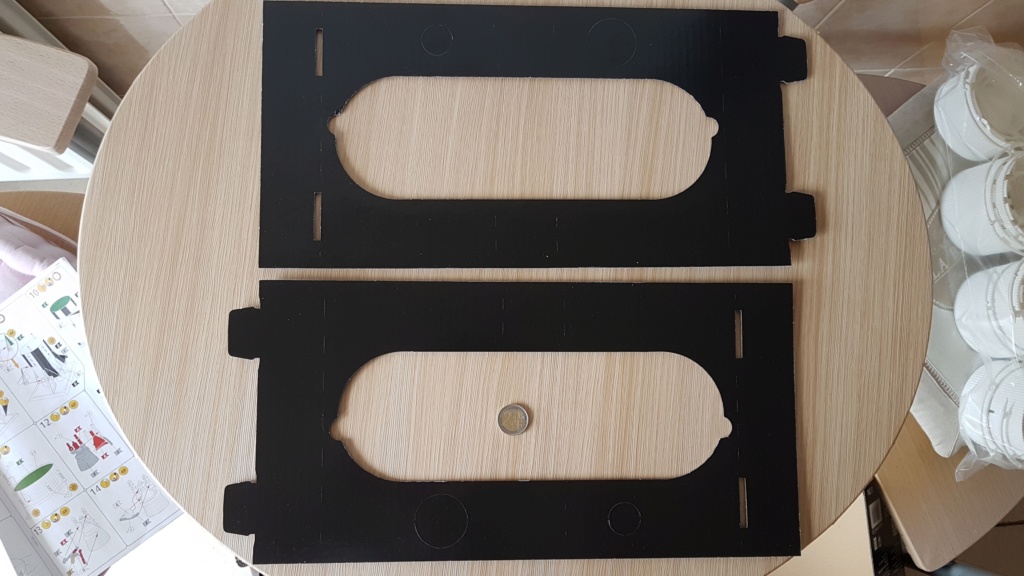

Il y a 2 cartons pré formé qu'il faut plier d'une certaine manière et donc de déposer la fusée en toute sécurité.

e) le mode d'emploi:


Il indique simplement la couleur à appliquer mais comment et sur quelle surface ...
Aucune réponse.

Voilà

Bon, je ne sais pas si cette Saturne correspond, mais ça te donnera toujours une idée pour les couleurs !



Bon décollage,
Jean

salut

je te conseil un double action avec une buse de 0.2 ou 0.3 ,et reglage de buté d aiguille c est bien quand on debute

pour le compresseur un compresseur a reserve d air et mano

aero : https://www.aerographediscount.fr/aerographes-mig-jimenez/7976-aerographe-mig-aircobra.html

en fait c est un paasche rebadgé donc c est un bon aero


compresseur : https://www.aerographediscount.fr/compresseur-mld-product/322-compresseur-rm-3500.html

il est tres bien et super silencieux


voila un exemple de pack que l on peux trouver : https://www.aerographediscount.fr/pack-mig-jimenez/8150-pack-aerographe-mig-aircobra-compresseur-rm-3500.html

en gros c est ce qu il faut pour etre tranquille mais libre a toi et je te le conseil d aller faire tes recherches et de regarder des tuto et presentation de maetriel sur youtube

Bonsoir,
Merci à tous les deux pour vos infos !

Je pars donc en quête de matériels ...

Bonne nuit !

Bonsoir,
A ce que je vois la notice de déco Revell est toujours aussi fausse. Par exemple l'intérieur des jupes de liaison inter étage n'est pas vert comme sur les quatre exemplaires conservés dans des musées qui ont été peints pour résister à l'oxydation. Il reste aluminium naturel sur les modèles de vol.

Les cinq gros moteurs F1 du premier étage sont assez simplistes mais ce n'est pas grave : à part la tuyère ils sont "emballés" dans une gaine souple couleur gris-alu. Tu gagneras en fidélité en les emballant dans du papier d'alu peint en gris clair.

Le schéma de déco des Saturn V diffère selon les missions, essentiellement dans la partie supérieure.
Voir ici une collection de photos de chaque lancement :
https://vintagespace.files.wordpress.com/2012/02/600px-saturn_v_launches.jpg

La description détaillée de la déco (noir et blanc) est fournie avec la planche de décals de NewWare que j'ai indiquée plus haut.
_Bruno

Il existe un kit (NEW WARE résine + photo découpe) qui permet de faire un bloc2.
Il y a aussi toutes les pièces en résine, pour tous les appendices qui se trouvent sur le corps de la fusée.
J'ai ce kit et la résine est belle qualité. (j'ai le même projet que toi,quand je serai à la retraite).
Tu peux trouver ce kit chez  ANDROMEDA 24 en Allemagne.
La boutique est sérieuse, j'y ai effectué plusieurs commandes sans aucun soucis.
Sergio


Bin...pour devenir "mécaniçien/Nasa" c'est difficile
Dans mes souvenirs d'enfance je me souviens que monter Saturn V n'était pas une partie de plaisir...
Mais tu verras que "le jeu en vaut la chandelle".
Bon courage

Hello André,
Un (bon) conseil : écoute bien ce que te ''dira'' Bgire (Bruno) qui est un TRES GRAND spécialiste du domaine spatial et des Saturn en particulier.
(je me suis promené sur un site spécifique de l'Espace et je me suis rendu compte que "Bgire" est un TRES GRAND spécialiste des lanceurs. Ses réalisations sont grandioses (réalisations dont je me suis fortement inspiré d'ailleurs...))
Avis personnel : OUBLI VITE les peintures Revell (de la boite) qui sont absolument minables...
Bonne continuation !

Bonsoir Jeannot,

un superbe projet qui démarre, je pends place sur le canapé avec les copains pour regarder ton montage. Hâte que cela démarre.

Amitiés,

Thierry

Bonsoir,
Merci pour tout vos conseils. Comme dit jeannot1  ,  je vais écouter mon nouveau maitre de la force "Bgire" que je salue au passage et que je remercie déjà d'avance pour ses aides éventuelles.
Je ne doute pas une seconde que je devrais sûrement avoir besoin de ces connaissances.

Pour la peinture, vous avez été plus rapide que moi. Vous avez répondu à ma question.
J'utilise en général Humbrol enamel.

C'est que j'emploie pour mon bateau (La Bretagne) et j'en suis très content.

Depuis hier la fin de cet après-midi, j'ai un peu regardé ce qui existe pour mon éventuel achat de l'aérographe + compresseur.

j'ai trouvé celui-ci:



https://www.multirex.net/compresseur-aerographe-double-action-cable-support-aerographe,fr,4,AEROPACK6.cfm

Qu'en pensez-vous? Et comme nous sommes en période de solde, j'aimerais en profiter !

Pour le reste, j'ai cherché de la documentation et j'en ai trouvé.

Toute la construction en vidéo et en Français je vous prie en 3 épisodes:

voir les vidéos:

 La Saturne 5 de chez Revell au 1/96ème. - 1/3
 La Saturne 5 ech: 1/96 ème deuxième étage - 2/3
 Saturne 5 au 1/96 3ème étage -3/3

Ensuite la documentation technique complète (en Anglais) en format PDF
Afin d'éviter de mettre trop de lien, je vous donne la page contenant tout ceux-ci.
Rendez-vous en toute fin de page: http://www.nasa.wikibis.com/saturn_v.php

Pour les photos, je suis tombé sur la mega librairie.
Suivez le guide (Anglais) : https://www.apollosaturn.com/Website/The-Saturn-V-Launch-Vehicle
Choisissez un lien et il vous arrive des photos par dizaines.

Un seul exemple: ce lien vous donne 135 photos du moteur
https://www.apollosaturn.com/Website-II/F1-Engine/F1-Engine-Davidson-Center-Pre-Display/


La documentation pour la presse : https://history.msfc.nasa.gov/saturn_apollo/saturnv_press_kit.html

Noratlas:

Je viens de visiter le site Andromeda24 et je les ais contacté.
Impeccable.

Vu que je ne pourrais plus jamais voyager (santé), j'aimerais me faire plaisir.

Je vais commander:
1.4m de haut.





Comme cela, si je m'embête ou je jure de trop avec mon bateau et bien, j'aurais de quoi faire !

Mais une chose à la fois. Ne pas avoir des yeux plus grand que le ventre!

Par priorité, je dois tout d'abord acheter l'aérographe + le compresseur.

Voilà.

salut

pour le compresseur pas de soucis il est très bien j ai le meme il est super silencieux en plus ,l aéro a deux réglages ,un de buté et un de pression c est très bien sur le principe mais je sais pas ce qu il vaut ni de quelle marque il est et si tu peux facilement trouver les pièces : buse et aiguille par exemple ,il est livré avec une aiguille 0.25 mais tu sera peut etre tenté de prendre une 0.15 et une 0.40 voir de changer l aiguille si tu l endomage
il te faudrait aussi un petit pot avec un filtre pour vider et nettoyer l aero cela sert aussi de support en meme temps : https://www.oupsmodel.com/accessoires-aerographe/71183-green-stuff-368983-pot-de-nettoyage-pour-aerographe-8436554368983.html
quelques pipettes ,bref regardes les tuto aéro

Bonjour André,
Concernant la LUT (la tour de lancement) je suppose qu'il s'agit du modèle en papier ? Excellent choix : très détaillé mais une maquette énorrrrrme à monter, à côté de laquelle la Saturn fait figure d'amusement pour débutant .
Cette maquette pêche par la notice de montage qui est insuffisante.
Je tiens à ta disposition les plans "constructeur" complets de la LUT (la vraie)... mais faudra passer par MP et email privé car l'ensemble comprend 496 fichiers pour 560Mo de données !
Tu gagneras aussi à t'inspirer de ce montage en cours entièrement en scratch d'un vraix dingue et qui permet de mieux visualiser la position de certains éléments :
http://maquettes-spatiales.forum.st/t1523-pad-39-lut-1-144-scratch-saturn-v
Je te conseille, si tu ne l'as pas déjà fait, de t'inscrire aussi sur ce "forum des Maquettes Spatiales" car tu y trouveras beaucoup d'information et d'aide.

En son temps le petit fabricant hollandais LVM avait entrepris de sortir une LUT entièrement en PE et résine, vendue à un prix... astronomique. Ils finançaient le projet par crowdfunding (financement participatif) mais cette entreprise était tellement grosse qu'elle a fini par couler la boite il y a deux ans.

Pendant que tu es dans la phase investissement, comment envisage-tu de présenter l'ensemble : à poste sur les piliers du pad 34A ou en mouvement sur le crawler ?
https://shop.strato.de/epages/243845.sf/de_DE/?ObjectPath=/Shops/243845/Products/%22M%20333%22

Que la Force soit avec toi

_Bruno

Bonsoir,

Voilà, j'ai investi pour le compresseur et un aérographe double action. J'ai pris également la station de netoyage.


Voilà le compresseur + aérographe


Voilà la station de netoyage.


Mais voilà....


Houston we have a problem !...



Au moment de payer, le site à provoquer une erreur. L'argent est retiré de compte mais pas de bon de commande !

Cela commence grave !

Houston à Aquarius :
A ta place j'attendrais demain matin avant d'arrêter les piles à combustible 1 et 2 et risquer de perdre la Lune
Souvent on a confirmation de paiement 24h après.

salut

j espère que ton problème va s arranger et l aéro est bien

tu ne vas pas regreter c est un plaisir ,par contre le nettoyage est très important et il ne faut pas enlever l aiguille vers l arrière mais vers l avant ,pour la remettre on la remet par l arrière .Regarde les tutos d utilisation et de nettoyage

a bientot


PS :l alcool a ménager a 95 est très bien et plus économique pour le nettoyage courant ,je m en sert aussi comme diluant pour les peintures tamiya

J'utilise trois aérographes tout métal (un Badger, un Paasche et un Sotar 20/20) depuis le siècle dernier.
Quand j'ai utilisé de l'acrylique je purge l'aéro et le godet avec un peu d'eau ordinaire, puis j'ôte la buse, je retire l'aiguille en la poussant et je plonge godet, buse, aiguille et extrémité de l'aéro 7mn dans un nettoyeur à ultra-son rempli d'eau tiède.
Le matériel ressort tout propre et prêt pour une autre couleur ou pour être rangé. Je remonte l'ensemble, je purge un peu et hop, c'est fini.
Pas de diluant chimique, pas d'essuie-tout, pas de doigts sales à nettoyer... le bonheur, quoi.

Dans le cas d'enamels (Humbrol) c'est à peine différent : un peu d'acétone dans le godet et purge dans la station de nettoyage. Puis démontage comme ci-dessus. Ensuite je remplis le nettoyeur ultra son d'eau froide et je place au milieu un récipient (un pot de verre de crème dessert) rempli d'acétone. Je mets les pièces dedans, puis 7mn de vibrations et ça ressort tout propre. L'eau de la cuve sert à transmettre les vibrations à l'acétone à travers le verre. Ainsi on ne risque pas d'abimer le nettoyeur en le remplissant directement d'acétone.

Au passage : le nettoyeur ultra son est l'outil indispensable au maquettiste. Il nettoie parfaitement l'aéro mais aussi les pinceaux et les limes encrassées sans qu'on se salisse les doigts ou consomme des rouleaux de papier essuie-tout. Un nettoyeur standard coûte environ 30 à 35€ sur le net. Très chaudement recommandé : mon aéro, mes pinceaux et moi-même en sommes enchantés.

_Bruno

ca a l'air un truc de fou cette saturne !!!
ca va etre le feuilleton de l'été
bon montage....
