Voici quelques petites photos, comme promis.

LE Charles au 1/100ème et le BPC juste derrière au 1/72 ème

B.P.C Mistral au 1/72 ème 1611

La cathédrale de couples et les premières bordées.

B.P.C Mistral au 1/72 ème 4411

B.P.C Mistral au 1/72 ème 4910

encore des bordées....

B.P.C Mistral au 1/72 ème 6910

enfin c'est le retournement et de voir l'aspect générale de la coque

B.P.C Mistral au 1/72 ème 7910

Les diverses structures avances

B.P.C Mistral au 1/72 ème 12410

Le BPC prends de la couleur

B.P.C Mistral au 1/72 ème 13210

Sa commence à prendre forme un peu partout

B.P.C Mistral au 1/72 ème 14111

B.P.C Mistral au 1/72 ème 14310

Une grosse pièce la porte du radier et l'ascenseur principal

B.P.C Mistral au 1/72 ème 17410

La cyano sa colle aux doigts

B.P.C Mistral au 1/72 ème 18310

L'ascenseur principal entièrement démontable de la coque pour une question de facilité de fabrication et de maintenance aussi

B.P.C Mistral au 1/72 ème 110

Le voilà sorti du logement.

B.P.C Mistral au 1/72 ème 510

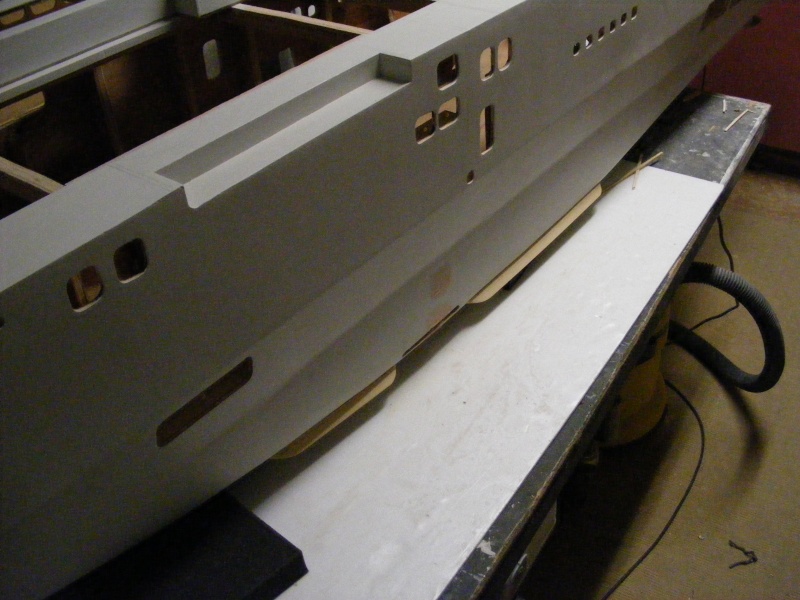

Les ouvertures des stabilisateurs et autres stabilisateurs fixes

B.P.C Mistral au 1/72 ème 18610

Et ensuite un gros morceau les PODs de fabrication maison, un flou complet sa c'est nouveau pour moi et pas conventionnel

La création des masters au cas où il faudrait recommencé ou que j'en casse un

B.P.C Mistral au 1/72 ème 511

Les moules....

B.P.C Mistral au 1/72 ème 810

Et enfin les PODs

B.P.C Mistral au 1/72 ème 910

La mécanique complexe..... une première variante avec un servo mais vite abandonnée

B.P.C Mistral au 1/72 ème 1810

La dernière version avec moteur pas à pas mais dans le PODs la mécanique reste la même

B.P.C Mistral au 1/72 ème 4210

Et le montage sous la coque lui aussi prévu pour être démonté juste au cas où

B.P.C Mistral au 1/72 ème 1910

B.P.C Mistral au 1/72 ème 3710

Le capteur d'asservissement du positionnement au point neutre des PODs

B.P.C Mistral au 1/72 ème 4412


Voilà pour le moment la construction du BPC et à l'arrêt faute de temps ....


Le voici en expo sur le stand Marine Nationale à Verdun lors de la Foire Expo Régionale, j'y serais encore cette année si le coeur vous en dit.

B.P.C Mistral au 1/72 ème 310


Revenir en haut Aller en bas
D645
Maître principal
Maître principal
D645


Localisation : Bevons (Alpes de Haute Provence)
Navire préféré : Frégate La Motte-Picquet

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMar 21 Mai 2013, 23:27

J'aime beaucoup cette classe de navire bien qu'elle soit postérieure à mon "époque". C'est une très belle réalisation, surtout à cette échelle.

_________________
TERMINE : Frégate FLOREAL (L'Arsenal 1/400)
EN COURS : Aviso QM ANQUETIL (L'Arsenal 1/400) Roof passerelle
EN PAUSE : Frégate SUFFREN (Heller 1/400) Coque Etude détaillée reprise
A SUIVRE : Frégate COURBET (Heller 1/400) Etude détaillée en cours
EN PROJET : Porte-avions FOCH (Heller 1/400) Collecte de photos en cours
EN PROJET : Croiseur USS Normandy (CG60) (Cyber-hobby 1/350)
EN PROJET : Remorqueur TRAVAILLEUR (L'Arsenal 1/400)
Revenir en haut Aller en bas
Jean VEILLON
Maistrancier
Maistrancier




B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 01:10

Maquette statique au 1/100 du BDC MISTRAL réalisé par G. MAS de l'AAMM. Quelques erreur ou inexactitudes qui ne nuisent pas à l'aspect général et que seuls quelques initiés peuvent déceler. La facture semble cependant être de moins bonne qualité que celle de 55ced

B.P.C Mistral au 1/72 ème 478326mistral1

B.P.C Mistral au 1/72 ème 224663mistral2

B.P.C Mistral au 1/72 ème 748948mistral3

B.P.C Mistral au 1/72 ème 987329mostral4
Revenir en haut Aller en bas
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 08:11

Effectivement il atteins les 2 m 80
Revenir en haut Aller en bas
Umibozu
Hi Bob !
Hi Bob !
Umibozu


Localisation : Au bord de la mer
Navire préféré : Marine Nationale & IJN

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 08:39

j'adore sourire

ca fait toujours plaisir de voir nos navires en maquette Wink
(et surtout aussi bien réalisés)
B.P.C Mistral au 1/72 ème 198030039

_________________
Lorsque les pères s'habituent à laisser faire les enfants, lorsque les fils ne tiennent plus compte de leur parole, lorsque les maîtres tremblent devant leurs élèves et préfèrent les flatter, lorsque finalement les jeunes méprisent les lois parce qu'ils ne reconnaissent plus au-dessus d'eux l'autorité de rien ni de personne, alors c'est là en toute beauté et toute jeunesse le début de la tyrannie. Platon, La République
B.P.C Mistral au 1/72 ème Yuth1510
Si le savoir peut créer des problèmes, ce n'est pas l'ignorance qui les résoudra. I. Asimov
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 10:06

papylolo85 a écrit:
Salut 55ced
dit voir un beau bestiau que voilà et le poids va aller chercher dans les combien?
bon courage pour la suite de ton gigantesque chantier
@mitié Laurent

Il devrait peser environ dans les 60 kilos puisque le vrai fait 21300 t à pleine charge (hors ballast)
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau
jeanbauduen


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 12:39

Bonjour très beau chantier, bonne continuation. Amitié
Revenir en haut Aller en bas
Umibozu
Hi Bob !
Hi Bob !
Umibozu


Localisation : Au bord de la mer
Navire préféré : Marine Nationale & IJN

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 12:55

Je me demandais, tu as fait les couples "au jugé" ou il existe des plans du bestiau ?

_________________
Lorsque les pères s'habituent à laisser faire les enfants, lorsque les fils ne tiennent plus compte de leur parole, lorsque les maîtres tremblent devant leurs élèves et préfèrent les flatter, lorsque finalement les jeunes méprisent les lois parce qu'ils ne reconnaissent plus au-dessus d'eux l'autorité de rien ni de personne, alors c'est là en toute beauté et toute jeunesse le début de la tyrannie. Platon, La République
B.P.C Mistral au 1/72 ème Yuth1510
Si le savoir peut créer des problèmes, ce n'est pas l'ignorance qui les résoudra. I. Asimov
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
BROMURE
contre-amiral
contre-amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 15:56

Bien le bonjour

et superbe travail

et très technologique avec tes pods entre autre

bon courage et bonne continuaton

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
psfaure
Maistrancier
Maistrancier



Localisation : Briançon hautes alpes
Navire préféré : Navive de guerre à voile

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 16:28

Bonjour 55ced,

je trouve ce travail magnifique.

Il me semble reconnaitre pour la fabrication de l'ascenseur des plaques de circuit imprimé enfin la partie en époxy.

Amicalement,

Patrice.
Revenir en haut Aller en bas
bemi45
Second Maître
Second Maître
bemi45


Navire préféré : Jean Bart

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 17:46

Bonsoir, très jolie BPC feliciatation

_________________
en cours:
Le Jean Bart: https://www.laroyale-modelisme.net/t11137-cuirasse-jean-bart-1955-1-145
Un porte hélicoptère avec radier: https://www.laroyale-modelisme.net/t11713-lha-bpc-lpd-1-100-le-loiret

Sa suffit comme sa non lol! , il ne manquerai plus qu'un porte avion...

Rien ne sert de courir il suffit de partir a point.

Tout arrive à point à qui c'est attendre.

Benjamin
Revenir en haut Aller en bas
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 18:17

Yuth a écrit:
Je me demandais, tu as fait les couples "au jugé" ou il existe des plans du bestiau ?

Il existe des plans, mais je ne peux les diffuser car j'ai un accord de principe avec la société qui me les a fourni.
Revenir en haut Aller en bas
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 18:19

psfaure a écrit:
Bonjour 55ced,

je trouve ce travail magnifique.

Il me semble reconnaitre pour la fabrication de l'ascenseur des plaques de circuit imprimé enfin la partie en époxy.

Amicalement,

Patrice.

Effectivement tu as bien reconnu, se sont bien des plaques d'époxy, matière très facile a travailler, robuste,légère, qui se colle facilement et que l'on peux souder.

Donc que du bonheur.
Revenir en haut Aller en bas
bemi45
Second Maître
Second Maître
bemi45


Navire préféré : Jean Bart

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 18:20

Bonsoir 55cred je tes envoyer un MP et félicitation pour ton BPC très réussi

Benjamin

_________________
en cours:
Le Jean Bart: https://www.laroyale-modelisme.net/t11137-cuirasse-jean-bart-1955-1-145
Un porte hélicoptère avec radier: https://www.laroyale-modelisme.net/t11713-lha-bpc-lpd-1-100-le-loiret

Sa suffit comme sa non lol! , il ne manquerai plus qu'un porte avion...

Rien ne sert de courir il suffit de partir a point.

Tout arrive à point à qui c'est attendre.

Benjamin
Revenir en haut Aller en bas
Umibozu
Hi Bob !
Hi Bob !
Umibozu


Localisation : Au bord de la mer
Navire préféré : Marine Nationale & IJN

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 19:40

55ced a écrit:
Yuth a écrit:
Je me demandais, tu as fait les couples "au jugé" ou il existe des plans du bestiau ?

Il existe des plans, mais je ne peux les diffuser car j'ai un accord de principe avec la société qui me les a fourni.

ils les vendent ou c'est du "privé" ?

_________________
Lorsque les pères s'habituent à laisser faire les enfants, lorsque les fils ne tiennent plus compte de leur parole, lorsque les maîtres tremblent devant leurs élèves et préfèrent les flatter, lorsque finalement les jeunes méprisent les lois parce qu'ils ne reconnaissent plus au-dessus d'eux l'autorité de rien ni de personne, alors c'est là en toute beauté et toute jeunesse le début de la tyrannie. Platon, La République
B.P.C Mistral au 1/72 ème Yuth1510
Si le savoir peut créer des problèmes, ce n'est pas l'ignorance qui les résoudra. I. Asimov
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
Invité
Invité
Anonymous



B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 20:43

Super ton pas à pas, c'est un travail de titan Laughing
Revenir en haut Aller en bas
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 22 Mai 2013, 20:58

Les plans proviennent directement de chez DCNS et pour les moteurs pas à pas, se sont de kit avec la platine de commande spécifique à ce type de propulsion que j'ai eu sur un site allemand.
Revenir en haut Aller en bas
Umibozu
Hi Bob !
Hi Bob !
Umibozu


Localisation : Au bord de la mer
Navire préféré : Marine Nationale & IJN

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 23 Mai 2013, 09:51

tu as de bonnes sources Wink

vivement la suite de ton montage Wink

_________________
Lorsque les pères s'habituent à laisser faire les enfants, lorsque les fils ne tiennent plus compte de leur parole, lorsque les maîtres tremblent devant leurs élèves et préfèrent les flatter, lorsque finalement les jeunes méprisent les lois parce qu'ils ne reconnaissent plus au-dessus d'eux l'autorité de rien ni de personne, alors c'est là en toute beauté et toute jeunesse le début de la tyrannie. Platon, La République
B.P.C Mistral au 1/72 ème Yuth1510
Si le savoir peut créer des problèmes, ce n'est pas l'ignorance qui les résoudra. I. Asimov
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 23 Mai 2013, 14:35

J'ai eu l'opportunité dans avoir mais les gens bougent énormément chez eux
Revenir en haut Aller en bas
55ced
Matelot
Matelot



Localisation : Dugny sur Meuse
Navire préféré : Tous ceux de la Marine Nationale

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyMer 18 Fév 2015, 23:47

B.P.C Mistral au 1/72 ème Dscf3211

Voilà j'ai repris la construction du BPC, pose de l'éclairage du pont d'envol à venir la motorisation de la porte arrière par vérins pneumatique
Revenir en haut Aller en bas
OVL
Maître principal
Maître principal
OVL


Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 19 Fév 2015, 00:25

c'est un tres beau travail cheers cheers

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
Castor
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Castor


Localisation : 44

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 19 Fév 2015, 09:03

Bonjour,

Un travail aussi impressionnant que magnifique.
Respect total.

_________________
Hugues.

"Le plaisir que l'on prend vient surtout de celui que l'on donne."
F. Sauvage
Revenir en haut Aller en bas
Invité
Invité
Anonymous



B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 19 Fév 2015, 09:10

Ça en jette, c'est un travail impressionnant Wink
Revenir en haut Aller en bas
Invité
Invité
Anonymous



B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 19 Fév 2015, 09:49

Il est très beau, peux-tu nous en dire plus sur ton éclairage du pont d'envol ?
Leds, fibre optique ?
Revenir en haut Aller en bas
lionel45 †
Capitaine de Frégate
Capitaine de Frégate
lionel45 †


Localisation : Gron (Sens) 89100
Navire préféré : Les IJN la DKM et les autres

B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème EmptyJeu 19 Fév 2015, 10:14

Très très beau travail et belle mécanique Very Happy Bravo à Toi
Amicalement
Lionel

_________________
Modèle en cours: Missouri 1/350
                          Taiho 1/350
                          Thonburi 1/700

Aspirine. Épouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
Contenu sponsorisé





B.P.C Mistral au 1/72 ème Empty
MessageSujet: Re: B.P.C Mistral au 1/72 ème   B.P.C Mistral au 1/72 ème Empty

Revenir en haut Aller en bas

B.P.C Mistral au 1/72 ème
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
