FREMM Aquitaine au 1/100 ème par chienjaune

J'ouvre ici le topic consacré à la construction de cette frégate française  plus à sa place que dans la rubrique doc & réflexions
si le Webmaster le désire il peut faire migrer les posts.


Je n'ai pas construit de bateau en bois depuis le Nimitz au 1/72  alors ça me démangeait un peu
Comme ce bateau n'existe pas encore à construire en maquette RC  et qu'on ne trouve pas de plans dans le commerce  je suis le pionnier qui ouvre la voie  et ça me plait pas mal

Je trouve ce navire de guerre particulièrement esthétique et très élégant sur l'eau  jugez un peu





Les premiers couples  sont découpés dans le bois d'une caisse de Bordeaux ce qui pour l'Aquitaine est tout indiqué .....


Je rectifie les lignes au pif  on verra bien ce que ça donnera

bon courage

mais pourquoi pas au 1/72 ?

J'ai terminé la coque .....j'attaque les superstructures
je vais les faire d'un seul bloc pour pouvoir enlever le total et avoir de la place, pareil pour le pont hélico qu s'enlèvera complètement

je pense déjà à la faire tirer des fusées de feu d'artifice et à animer avec des petits moteurs déclenchés par un programmateur genre machine à laver d'autrefois...

Projet interessant.
Je vais suivre tout cela.

Grâce à Abuchanab qui m'a envoyé les éléments qui me manquaient, je vais pouvoir poursuivre plus facilement mon travail de faussaire ! :twisted:
A quelques jours près cependant car j'ai terminé la coque avant de recevoir le dessin des couples .... mais en gros c'était ressemblant sauf que j'ai mis pas mal d'angle alors que l'arrière est plus rond
Les photos prises du bateau sont meilleures que celles trouvées sur le Net et complètent celles que j'ai déjà ...

Un grand merci à lui

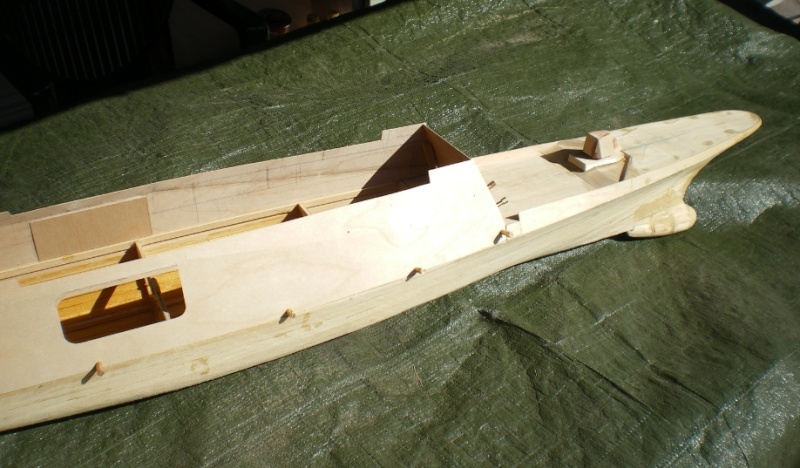

J'ai poursuivi la construction par les oeuvres vives d'un seul bloc , la pureté des lignes facilite le travail
On se rend compte qu'il y a presque autant de différence entre ces bateaux et les escorteurs d'escadre qu'entre ces derniers et les frégates de Louis XIV..... :pirat:

Aujourd'hui, j'ai réussi à me couper(un peu) le doigt avec la scie sauteuse .....heureusement que j'ai du sparadrap dans ma caisse à outil ! mais ça m'apprendra à prendre trop de liberté avec les consignes de sécurité
J'ai sculpté le radar , dans du bois massif c'est bizarre comme forme ...
et j'avance les superstructures, l'oeil sur l'écran d'ordi pour m'imprégner des plans et vidéos qui me donnent une idée de la dimension des pièces à reproduire

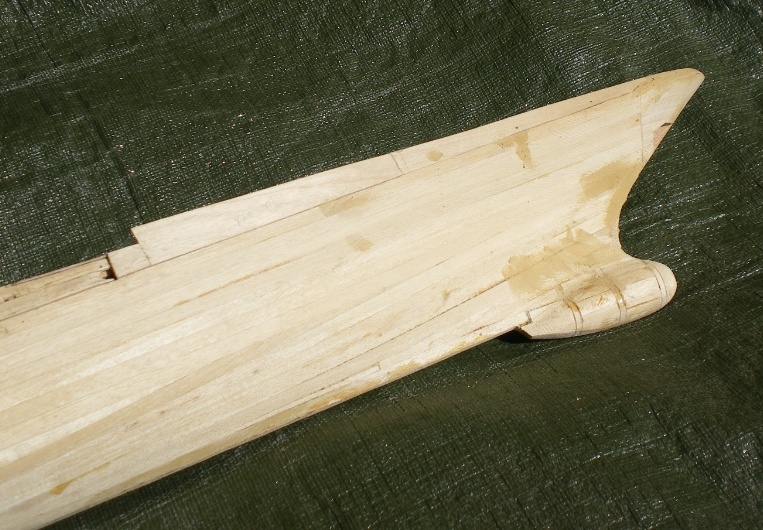

Les couples avant dont j'ai examiné le dessin m'ont montré que je n'avais pas assez relevé la proue , j'ai fait de la chirurgie esthétique pour y remédier
Pas de soleil aujourd'hui exceptionellement en Bretagne donc je n'ai pas pu faire de photos .....on verra demain

Voilà des photos

Bonjours a tous

tres jolie, et soigne ton doigt

Attention au radar qui a l'air d'être un peu trop pyramidal. Il a en réalité une section plus rectangulaire, et l'une des grandes faces est plus inclinée que l'autre. C'est peut être déjà le cas mais les photos donnent l'impression d'une section plutôt carrée à la base

C'est difficile de s'en rendre compte car beaucoup de photos sont des images de synthèses parfois fausses et remarquablement faites
je scrute attentivement les photos réelles pour me faire une idée et j'ai remarqué qu'effectivement lors de sa rotation il manquait de symétrie
je le reprendrais en rajoutant une épaisseur de CP... si tu as d'autres tuyaux Alban ....
je suis en train d'agencer la passerelle avec ses tables, les fauteuils et les écrans d'ordi
ça avance çà avance .......

La construction de la boite à chaussure continue...

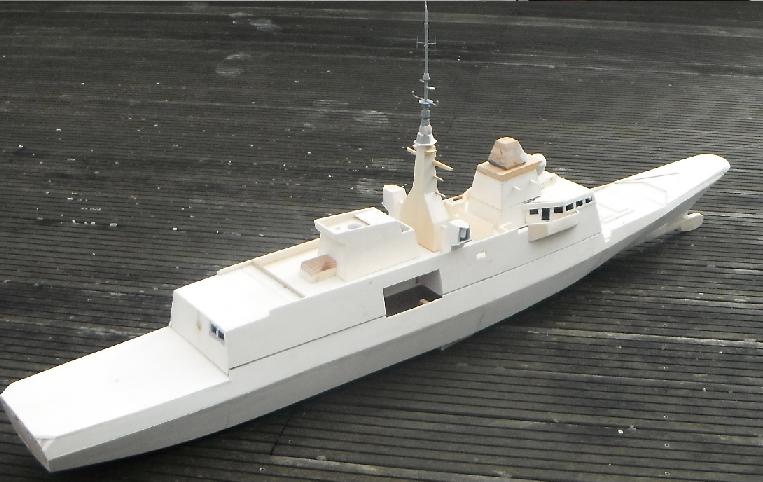

Le bloc du mat plutôt sympa à faire, on dirait un four à l'ancienne mais au dessus ça se complique , j'enfile divers bidules des cubes des pyramides des cones etc....sur un pic de brochette en bois au final c'est assez ressemblant une fois peint !


les brouilleurs - pas les bouilleurs on est moderne - ç'est ultra secret comme la cape d'invisibilité d'Harry Potter , mais j'ai une bonne vue ....
et la cheminée avec les trois conduits, le gros c'est fait dans un tube d'Efferalgan......



La passerelle que je meuble....... en meubles informatiques et avec des écrans plats comme il se doit .

excellent travail, ca me plait bien ce type de navire...

Bonsoir
Félicitations pour ton travail
Amitié

bonsoir quel beau boulot sincèrement félicitation et même chapeau et très belle échelle combien mesure t'il? vous estimez le poids de cette maquette a combien environ? (pour avoir un ordre d'idée)

vous avez réalisé les superstructures en quels matériaux?

Que voilà des questions embarassantes....
un bateau qui fait 142 m au centième ça fait ...ça fait... euh... 1m, 42 je présume
le poids ? 6000 tonnes au départ, en maquette beaucoup moins j'espère ...... mais de toutes façon je ne compte pas la faire voler juste flotter on verra bien le lest à ajouter lors des essais...

Le matériau utilisé, je l'ai dit ailleurs, c'est une grande plaque de CP 3mm acheté chez Leroy-Merlin, une caisse de vin de Bordeaux et des trucs de récup comme du bois de cagette, pic à brochettes, etc.... la colle blanche et un tube de mastic .

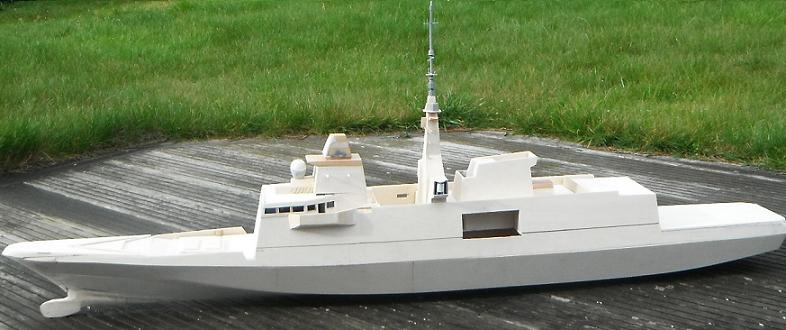

Voilà des photos faites avant la pluie....






Les photos sont vraiment moches ....l'appareil me joue quelques tours

le radome a été fait en utilisant une boule de fin de cordage prise sur l'accastillage de mon dériveur et en rajoutant du mastic polyester
le bois de la boite de camembert m'a bien servi pour faire les portes des tubes ASTER du lance-missile avant .

merci pour la réponse aux questions et votre réalisation est vraiment magnifique alors si les photographies sont moches ils doit vraiment être plus que magnifique en vrai en tout cas je vais suivre la construction avec intérêt

sympa ce montage, ca avance vite et très bien !

Beau montage, il y a même l'agencement intérieur et comme il est dit plus haut c'est bien fait

:flower: Bonsoir :flower:
C'est du très beau travail!

:flower: Bonne soirée :flower:
:pirat: Bonnes constructions :pirat:
~~ Eric Alain ~~

Mes réalisations (Terminées, en cours et futures)
1/72 HMCS Snowberry
1/84 Sovereign Of The Seas
1/100 Soleil Royal
1/200 USS Arizona BB-39 (Présentation)
1/200 L'indomptable (Présentation)
1/350 USS WASP LHD-1
1/350 USS Enterprise CVN-65
1/350 Tirpitz
Jean Bart (Présentation)

Bonjour "Chien Jaune",

C'est une très belle maquette ton Fremm.

Pour les photos c'est normale, les appareilles numériques ont du mal avec le blanc et d'aussi près.

A bientôt.

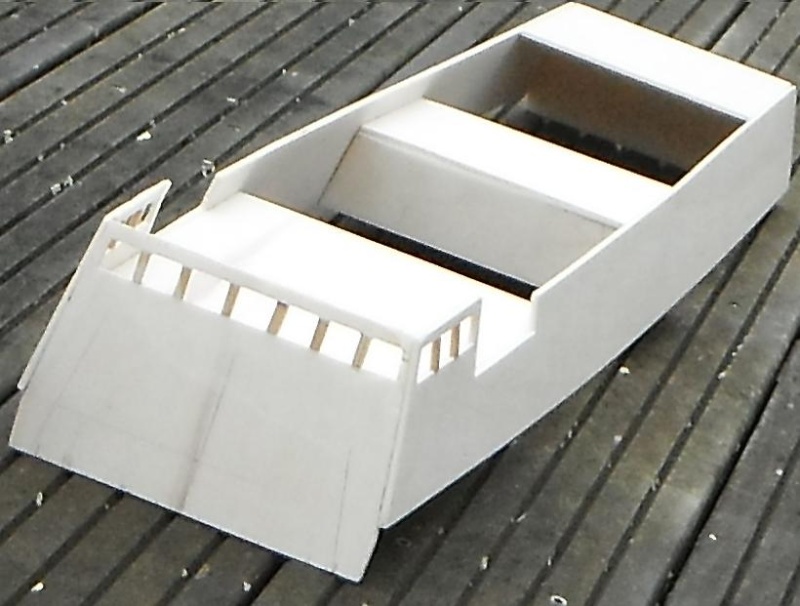

je continue avec du plus fin...marre de faire de la boite à chaussure trapézoïdale !

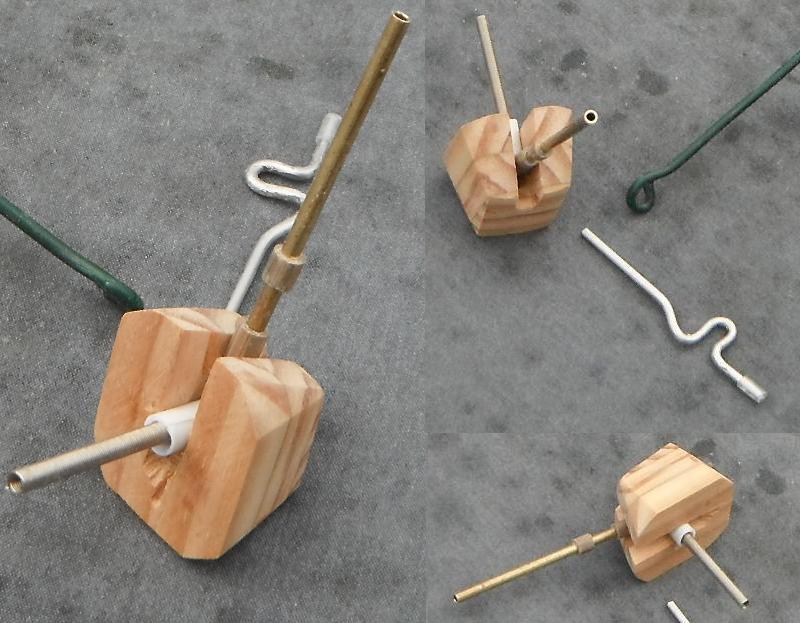

: Voilà le ( seul ) canon de 76 Oto Melara qui tire 60 obus en 30 secondes....!
D'après les photos j'ai pu restitué assez exactement les formes, je le fais couplé aux gouvernails grâce à une bielle de 1m 10 et un axe vilbrequin ..la routine quoi !
la ponceuse a été d'un grand secours et le bois de la caisse de vin de Bordeaux aussi avec quelques tuyaux plastiques un petit ressort et un tube laiton creux ,

Moi je dit super tu fait une très belle maquette et surtout

Vive le bordeaux
où plutôt la caisse de bordeaux

Eh ben dit donc, 30 obus en 60 secondes ça doit dégager belle mise en forme de la tourelle

Plus !
la cadence est de deux obus à la seconde et j'ai vu une vidéo où la rafale durait presque 30 secondes mais chez le constructeur histoire de voir comment le tube s'usait ....il en avait d'autres en rechange ...!

une vue de lance missile aster avec ses 32 trappes faites main dans le tour de la boite de camembert normand

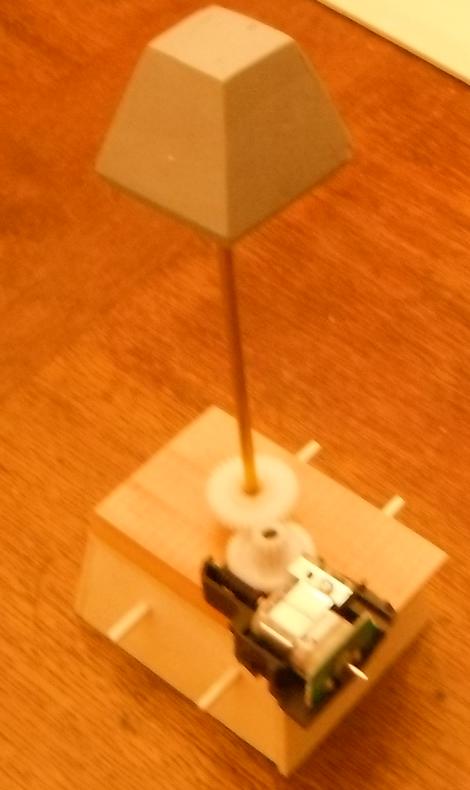

J'ai déjà prévu le moteur du radar sous le pont évidemment avec un moteur de récupération on verra à quelle vitesse il tournera de mon temps c'était six tours/ minute


photo encore floue bien que j'essaye de m'amétiorer l'appareil photo étant spécialisé dans la prise sous-marine ....!

whaou!! j"aimerai bien me la faire celle-là...

Transforme le en sous marin pour les photos tu le coule et c'est bon après tu le renfloue

Je plaisante mais super boulot

Il le change tous les combien de coup ce canon?

Bonjour chienjaune
Pour le radar,d'après les vidéos que j'ai vues,il tournerait plutot a 60 trs/mn
Nous sommes voisins,j'aimerais bien voir ton bateau si tu le veux bien?
Amitié

:flower: Bonsoir :flower:
Du très beau travail!

:flower: Bonne soirée :flower:
:pirat: Bonnes constructions :pirat:
~~ Eric Alain ~~

Bonjour Chienjaune
Je suppose que c'est toi qui m'a contacté par mail et à qui j'ai répondu ce matin....

Bravo pour ta réalisation, malgré ton manque de documentation. Il semble que tu travaille surtout d'après photos et il est exact que les vues diffèrent suivant leur origine; Certaines différences apparaissent même entre le moment de la mise à l'eau de la coque et sa version définitive (ecubier d'ancre axiale par exemple....)
Je ne sais pas si je ferai la mienne en version navigante ou statique. De toute façons elle finira comme sa grande soeur (le FORBIN) au Musée Naval de Toulon....
En attendant quelques vues de ce que je réalise. Bien évidemment je reste à ta disposition( et à celle des membres de ce forum) si tu as besoin de mes services.







a suivre

Bien le bonjour

et

Beau travaill

La suite










Tout est pour l'intant monté à faux frais. Je manque de doc pour le pont, les photos ne permettent pas de voir tous les détails, alors je cherche......

Ah voilà l'expert toulonais .....

En patientant un peu on arrivera à avoir les photos manquantes .......
J'ai repris les montants des fenêtres qui me semblaient trop grandes ainsi que les consoles de la passerelle
je travaille sur le système de mise à l'eau des zodiacs que je voudrais fontionnels, Le radar tourne effectivement a grande vitesse, mais mon moteur ne donnera que 2 tours/secondes
Je suis allé à la déchetterie pour ramasser des pots de peinture histoire d'imperméabiliser l'intérieur ....
@restater

Je suis à Baden , je te donnerai mas coordonnées par MP mais attends un peu que j'avance dans la construction

Belle coque sur ta Fremm
