Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptySam 25 Mai 2019, 12:56

Bonjour Clément,

c'est un beau challenge que tu relèves là. J'aime bien les modélistes qui innovent. En prenant ton temps, je suis sur que tu vas réussir. Bon courage.

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Le Renard, Artesania Latina 1/50 - Page 2 Altrui11
Revenir en haut Aller en bas
Yves31
Premier maître
Premier maître
Yves31

Localisation : Toulouse
Navire préféré : France

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyDim 26 Mai 2019, 10:11

THIMARIE a écrit:
J'aime bien les modélistes qui innovent.
TAF d'accord ! En plus, c'est décrit avec justification et motivation. Bonne suite !

_________________
Bien amicalement, Yves Cool
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyVen 07 Juin 2019, 18:10

Bonjour, tout le monde!!

Petit message pour vous dire que j'avance...très lentement, mais j'avance.
Le réflexion pour mettre au point la technique pour la réalisation du plancher à été assez longue, mais cela fonctionne. Il reste encore pas mal de boulot de ce côté. Je ferai quelques photos pour vous montrer le cheminement d'une latte.

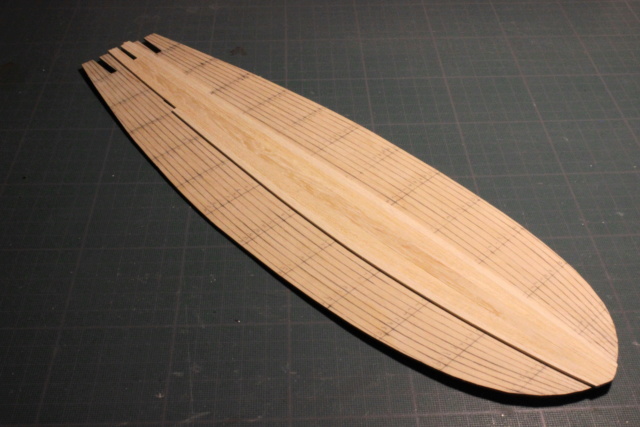

Voilà l'état actuel:

Le Renard, Artesania Latina 1/50 - Page 2 Img_4615

Le Renard, Artesania Latina 1/50 - Page 2 Img_4614

Je me suis également lancé dans la confection des apôtres en balsa sur recommandation de Jean-Claude et d'Alex Wink. (C'est une étape très intéressante, enfin, à mon goût)
J'ai commencé à dégrossir...tout doucement, il en reste encore pas mal à enlever.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4613

Je ne sais pas si cela se pratique sur du CP, mais j'hésite à faire une râblure pour que mon bordage soit un peu encastré dans la fausse quille et avoir une jonction bien nette ...enfin à voir. J'aimerai limiter au maximum l'usage de pâte à bois ou autre mastic..., si vous avez un avis sur la question, n'hésitez surtout pas.

Et surtout, bien à vous, et bon week-end!!!
Revenir en haut Aller en bas
Alex45720
Quartier-maître de première classe
Quartier-maître de première classe
Alex45720

Localisation : Proche de Gien

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptySam 08 Juin 2019, 08:55

Superbe.
Il va être parfait ton pont.

_________________
Le Renard (En cours): http://www.laroyale-modelisme.net/t22610-le-renard-1-50-kit-artesania-latina
La Pinta : Coulé il y a longtemps, trône sur mon étagère fièrement.
Panzer III ausf L: http://www.laroyale-modelisme.net/t22779-panzer-iii-ausf-l-tamiya
Revenir en haut Aller en bas
jpern
Maistrancier
Maistrancier
jpern

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptySam 08 Juin 2019, 09:50

Bonjour Clément

Pour la râblure tu peut effectivement la faire le raccord avec la quille en sera facilité .

Bon continuation

_________________
Jean-Pierre
Revenir en haut Aller en bas
THIMARIE
Aspirant
Aspirant
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptySam 08 Juin 2019, 09:59

Bonjour Clément,

beau début que voilà. +1 avec Jean-Pierre pour la Rablure

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Le Renard, Artesania Latina 1/50 - Page 2 Altrui11
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptySam 08 Juin 2019, 10:49

Smile
Tu progresses lentement et tu apprends beaucoup sur la "menuiserie de marine",c'est du beau travail Exclamation
Smile
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyDim 16 Juin 2019, 21:30

Bonsoir tout le monde!

Tout d'abord, encore merci pour vos commentaires et vos avis.
Pour continuer les réjouissances....ba...pas grand chose, j'avance avec une extrême lenteur sur bordage du pont, c'est long, très long et c'est pas terminé! (et je dirai même que c'est que le début des réjouissances)

A vous de voir:

Le Renard, Artesania Latina 1/50 - Page 2 Img_4712

Le Renard, Artesania Latina 1/50 - Page 2 Img_4713

Par contre je suis un peu déçu, le marquage entre les lattes n'est pas assez apparent. J'aurai dû faire comme sur l'Altaïr (qui plus est superbe (au passage)) de Fred P, en peignant en noir le champ des dites lattes. L'idée de tout décoller m'a bien traversé l’esprit.....mais non.

Sinon voici donc comment je procède pour réaliser une latte:
 -Une fois que le tracé du bordage est réaliser la planche de cp, j'ai fait un simple scan 'en plusieurs exemplaires) que j'ai collé sur une feuille cartonnée. Un peu de découpage et on obtient les patrons des différentes lattes.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4616

 -Ceci fait, je viens repérer la courbure d'une latte avec des aiguilles sur une planche.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4715

 -Le but de l'étape précédente est de simplement pouvoir positionner les clous qui vont matérialiser la courbe voulue grâce à l'empreinte laissée par les aiguilles.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4714

 -Laisser tremper la latte le mélange que vous utilisez habituellement, et venir la placer contre les clous.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4716

 -Laisser sécher (perso j'attends une nuit). Vous obtenez donc ceci:

Le Renard, Artesania Latina 1/50 - Page 2 Img_4717

 -Pour la suite, il faut coller le patron sur la latte afin de savoir où, et combien de matière enlever.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4718

 -Poncer l'excédent de matière, et ajuster en fonction du tracé sur la plaque de cp du pont.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4720

 -Reste plus qu'a coller,

Le Renard, Artesania Latina 1/50 - Page 2 Img_4719

 -Racler pour enlever le patron et poncer.

Le Renard, Artesania Latina 1/50 - Page 2 Img_4721

Et voilà le travail!
C'est long, très long....un peu comme ce message d'ailleur. Mais si jamais ça peut aider quelqu'un, je n'en serai que content!

Sur ce,
A bientôt et bien à vous!!!
Revenir en haut Aller en bas
THIMARIE
Aspirant
Aspirant
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyDim 16 Juin 2019, 23:21

Bonsoir Clément,

c'est peut être long, mais qu'est ce que c'est beau. Le modélisme est l'école de la patience. Pour marquer un peu plus la différence entre tes lattes, tu peux tout simplement après le pose passer au crayon critérium 4B ou 5B entre les lames en y allant "patiemment". L'avantage avec ces crayons est que si tu débordes un peu tu peux gommer tout simplement

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Le Renard, Artesania Latina 1/50 - Page 2 Altrui11
Revenir en haut Aller en bas
THIMARIE
Aspirant
Aspirant
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 07:43

Le Renard, Artesania Latina 1/50 - Page 2 L1060210


Une photo du rendu, après le marquage au crayon 5B

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Le Renard, Artesania Latina 1/50 - Page 2 Altrui11
Revenir en haut Aller en bas
dark83000
Premier maître
Premier maître
dark83000


Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 12:51

il devrait etre pas mal ce pont
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 13:28

Ta méthode est la bonne pour courber les lattes de pont. J'avais fait la même chose sur le chébec.
C'est long, mais le résultat est là !

Pour marquer un peu les lattes (perso, je n'aime pas trop le marquage au crayon à ces échelles), le fait de teinter et vieillir un peu fait ressortir les lattes entre elles.
Là, tu a dû poncer pas mal, et les interstices doivent être plein de sciure. Mais en brossant ou en passant un chiffon (ou coton-tige humide), tu devrais voir à nouveau la structure de ton pont. Wink

_________________
Le Renard, Artesania Latina 1/50 - Page 2 Tete50px-56522c4 Le Renard, Artesania Latina 1/50 - Page 2 Signature2019-56bf89d
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 13:53

Salut tout le monde!

Merci Thierry, Ekis pour vos conseils. Pour vous répondre, j'ai essayé de venir marquer les planches au critérium mais le résultat ne me convient pas, il n'y a pas vraiment d’interstice entre les lattes même avec une mine de 0.3 je n'arrive pas à me guider entre ces dernières .
Je viens d'humidifier très légèrement le pont et ça contraste déjà un peu plus ...donc je vais m'orienter vers une teinte, très légère.
Sinon j'ai une question toute simple; où sont passé les clous? Parce que là, je ne les vois pas...

Le Renard, Artesania Latina 1/50 - Page 2 Img_4517

Sur ce, je vous souhaite une excellente après-midi!
A bientôt!!


Dernière édition par Clément Lenoir le Lun 17 Juin 2019, 19:51, édité 1 fois
Revenir en haut Aller en bas
dark83000
Premier maître
Premier maître
dark83000


Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 13:59

pour les joins entre les bordées je connais deux méthodes

collé une feuille noire de l aipesseur souhaité sur le chant du bordage avant montage

peindre en noir ou teinter avec du crayon gras  ou autre le chant du bordage avant montage ,la methode la plus simple mais le resultat est pas mal
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 14:04

Merci dark83000 pour les infos!!
Revenir en haut Aller en bas
dark83000
Premier maître
Premier maître
dark83000


Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 14:43

de rien

il faut juste que ta peinture soit bien seche avant la pose ,une fois le pont graté les joints ressortent super bien ,ne pas oublier de faire tous les chants du bordé bien sur

pour le cloutage je prefere un cloutage avec le clous en diagonales

la methode avec un feuille collée sur les chant est plus appropriée a des gros modeles enfin des échelles ou ton bordage est suffisamment gros pour le faire
Revenir en haut Aller en bas
Alex45720
Quartier-maître de première classe
Quartier-maître de première classe
Alex45720

Localisation : Proche de Gien

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 16:14

Peut être que sur la réplique le bordé du pont est fixé par des cornières de charpente par le dessous,
Après c'est selon si tu veux représenter le modèle de 1813 ou de 1992... Si c'est 1992, tu peux suivre les photos et il n'y a pas de clous... Plus simple du coup.

_________________
Le Renard (En cours): http://www.laroyale-modelisme.net/t22610-le-renard-1-50-kit-artesania-latina
La Pinta : Coulé il y a longtemps, trône sur mon étagère fièrement.
Panzer III ausf L: http://www.laroyale-modelisme.net/t22779-panzer-iii-ausf-l-tamiya
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyLun 17 Juin 2019, 20:06

Bonsoir Alexandre!

Merci pour ta réponse quand aux clous.
Ensuite je ne sais pas de quel modèle je dois me rapprocher (1813; 1992?). Je pense que je vais procéder comme pour la Marie Jeanne, c'est à dire une "interprétation libre". Je vais faire des essais de clous pour voir ...mais ça en fait un sacré nombre et si cela ne marche pas, ba tant pis.
Quand je pense qu'il y a 8 mois, je ne connaissais pas un mot de menuiserie naval, ou de termes se rapportant à la marine ou même au modélisme... Je me laisse le temps de découvrir ce vaste monde....déjà, quand j'aurai bordé la coque avec un brochetage...je serai vraiment content.

bien à vous tous!
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMar 09 Juil 2019, 12:44

Bonjour à tous!!

Bon bin voilà.....c'est fait; le pont est bordé. J'ai pu tester ma patience, mais le résultat me fait bien plaisir. Pas de teinte en perspective, mais peut être une petite couche de fondur ou un très léger verni mat (a voir).

Place aux photos:

Le Renard, Artesania Latina 1/50 - Page 2 Img_4815

Le Renard, Artesania Latina 1/50 - Page 2 Img_4814

Le Renard, Artesania Latina 1/50 - Page 2 Img_4813

Pour le suite des réjouissances, j'ai décidé de mettre des clous (autant aller jusqu'au bout) même s'ils ne sont pas visibles sur la réplique actuelle du Renard. J'ai fait des essais avec deux diamètres différents (0.10mm et 0.17mm de diamètre), je penche pour le 0.10. (n'hésitez pas à donner votre avis!).

Le Renard, Artesania Latina 1/50 - Page 2 Img_4816

Voilà pour le moment.
Bien à vous tous!!!


Dernière édition par Clément Lenoir le Mar 09 Juil 2019, 13:22, édité 1 fois
Revenir en haut Aller en bas
Leyab
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Barjols
Navire préféré : Soleil Royal

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMar 09 Juil 2019, 13:15

Beau travail !!
Vivement la suite
Revenir en haut Aller en bas
Yves31
Premier maître
Premier maître
Yves31

Localisation : Toulouse
Navire préféré : France

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMar 09 Juil 2019, 14:10

Quel boulot. Bravo Clément, c'est un double coup de maître par la méthode et l'application. Je suis d'accord avec toi pour les clous (si laiton, dont la tête est à brunir avant à mon avis). Bonne continuation, Yves

_________________
Bien amicalement, Yves Cool
Revenir en haut Aller en bas
Alex45720
Quartier-maître de première classe
Quartier-maître de première classe
Alex45720

Localisation : Proche de Gien

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMar 09 Juil 2019, 17:31

superbe boulot !
Pense à poncer ton pont pour l'épaisseur , il sera trop épais !

good job !

Alex

_________________
Le Renard (En cours): http://www.laroyale-modelisme.net/t22610-le-renard-1-50-kit-artesania-latina
La Pinta : Coulé il y a longtemps, trône sur mon étagère fièrement.
Panzer III ausf L: http://www.laroyale-modelisme.net/t22779-panzer-iii-ausf-l-tamiya
Revenir en haut Aller en bas
Chevreuil
Second Maître
Second Maître
Chevreuil

Localisation : Cote d'Emeraude (22)
Navire préféré : Ben,mon canot'

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMar 09 Juil 2019, 20:04

Bonsoir.
On ne voit pas les clous,car ils son posés dans une cuvette et recouverts d'un tampon de bois de la mème essence que les lattes,et dans le fil.

_________________
Faire avec !
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMer 10 Juil 2019, 10:08

Bien le bonjour, merci pour vos messages et/ou votre suivit!

Yves: je ne pense pas avoir fait de coups de maître, j'ai juste pris du temps pour la "méthode", et encore plus de temps pour "l'application" de cette dite "méthode".
Pour résumer, j'ai simplement pris mon temps. Smile

Alex: pour le ponçage du pont "don't worry", je fini ce message et je m'y mets! Wink

Chevreuil: merci pour ta précision quand au clous.

Sur ce, je vous souhaite une excellente journée à tous!!!
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 EmptyMer 10 Juil 2019, 19:00

Bonsoir à tous!

Petites avancées de la journée, avec les derniers ajustements avant de procéder au bordage de la coque.
Les couples sont mises en forme pour recevoir correctement les virures. Vous remarquerez également que j'ai fini les apôtres (et j'avoue que ça n'a pas été évident).

Le Renard, Artesania Latina 1/50 - Page 2 Img_4818

Le Renard, Artesania Latina 1/50 - Page 2 Img_4819

Le Renard, Artesania Latina 1/50 - Page 2 Img_4817

Et enfin, ajustement de l'ensemble quille/couple avec le pont (il me reste encore un peu de matière à enlever pour rattraper l'épaisseur de celui-ci)

Le Renard, Artesania Latina 1/50 - Page 2 Img_4820

Le Renard, Artesania Latina 1/50 - Page 2 Img_4821

J'aurai voulu savoir s'il est nécessaire de placer de petits tasseaux entre les couples pour rigidifier l'ossature étant donné que le pont ne sera pas posé avant d'avoir réalisé le bordage??

Et voilà!! A bientôt!
Revenir en haut Aller en bas
Contenu sponsorisé




Le Renard, Artesania Latina 1/50 - Page 2 Empty
MessageSujet: Re: Le Renard, Artesania Latina 1/50   Le Renard, Artesania Latina 1/50 - Page 2 Empty

Revenir en haut Aller en bas

Le Renard, Artesania Latina 1/50
Revenir en haut
Page 2 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
