Frégate FLOREAL au 1/400 (L'Arsenal)

abuchanab a écrit:

D646 LTT pour moi ( armement)

Respect!

J'étais TIM (appelé), donc en passerelle.

BROMURE a écrit:

Bien le bonjour

on trouve des antennes sur les batiments militaires pour la HF, la VHF et l'UHF

la longueur est calculée en fonction de la fréquence utilisée

la forme va agir sur la directivité et parfois sur la bande passante

on couple parfois les brins pour pouvoir passer plus de puissance le courant d'émission est un courant de peau (surface) on peut faire croire que le brin est d'un diametre de 50 cm avec des fils d'antennes de 2 mm de diametre

je simplifie le but n'est pas de faire un cour sur les antennes mais expliquer pourquoi il y en a autant de formes si divers

Merci Bromure, c'est très intéressant, et je comprends mieux pourquoi je voyais des différences d'une photo à l'autre.

Par contre, il me semble qu'on voit de moins en moins ce type d'antenne sur les navires actuels... voire même pas du tout...

c'est exact, il y en a moins mais plus de radomes, boules et autres excroissances, suffisamment pour enquiquiner les modélistes

Wouah, je n'avais pas vu: je suis promu chouff: champagne!!!

re -DD

a tu trouver une solution pour faire ces nappes?

a+
Nicolas

LA VEILLE a écrit:

re -DD

a tu trouver une solution pour faire ces nappes?

a+
Nicolas

Bonjour Nicolas, il me reste une drisse à fixer cet après-midi, et après je m'y mets. Je reste sur mon idée de 4 portions d'étiré tendues d'un point à un autre, puis de l'insertion entre ces 4 portions tendues de petits anneaux qui viendront légèrement écarter les portions entre elles. L'inconvénient de cette option, c'est que le faisceau sera totalement tendu, et dans la réalité, celui-ci n'est pas en tension, il flotte. Si ma technique est satisfaisante, je me permettrais cette entorse à la réalité.

Ou alors je réalise ce montage hors de la maquette, entre deux points fixes légèrement plus éloignés...
Quand c'est fini, je décroche l'ensemble et je l'accroche sur la maquette, avec une tension plus légère lui donnant son aspect détendu...

Comme tu vois je suis toujours en train de me démonter le cerveau sur ce problème...

Je prendrais des photos de la phase de réalisation pour le cas où ça fonctionne.

C'est bon, j'en ai fini avec les drisses, par contre j'ai pas attaqué le faisceau, ce soir c'est boulot et j'ai passé pas mal de temps à déneiger pour pouvoir aller bosser

Je ferai quelques photos demain à la lumière du jour.

Bonsoir, quelques photos de mes drisses. La lumière est pas top, mais on voit ce qu'il y a à voir...







Avec un coup de flash.

rien a dire c est superbement réaliser
a+
stef

Salut Sylvain,

La classe vraiment!

Amitié

Olivier

stef a écrit:

rien a dire c est superbement réaliser
a+
stef

L'ancien a écrit:

Le bonjour te va,

vraiment net et beau !

jerome v a écrit:

Bonsoir,

c'est superbement réalisé DD, bravo

Olivier BERENGER a écrit:

Salut Sylvain,

La classe vraiment!

Amitié

Olivier

Merci à tous!

Mon faisceau radio est presque fini, je prends des photos quand j'y pense au fur et à mesure de l'assemblage car c'est coton à réaliser, sans parler des dégats collatéraux avec la proximité des drisses, j'ai été quitte pour en refaire une après un malencontreux coup de ciseau...

Bonsoir à tous, faisceau fini, avec joie, j'en peux plus de l'étiré...

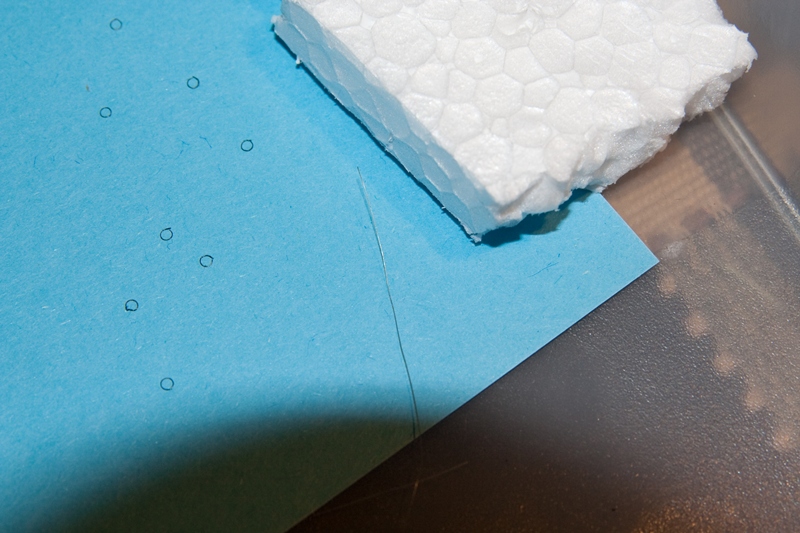

Les quatre brins sont en étiré, teints avec un feutre. Les anneaux sont faits avec du fil métallique très fin (issu du sacrifice d'un cable ethernet), préteinté avec un feutre.

Ma technique:

1) Prévoir un petit anneau d'accroche (point A) dans la mature et un autre sur le roof arrière, sur la paroi de la cheminée tribord (point B)

2) Plier en deux un brin d'étiré fin et déjà teinté en noir, suffisamment long

3) Faire passer l'étiré dans l'anneau du point B, jusqu'à arriver au niveau du pli, ramener les deux extrémités de l'étiré jusqu'au point A, les attacher à l'anneau prévu. Bien tendre.

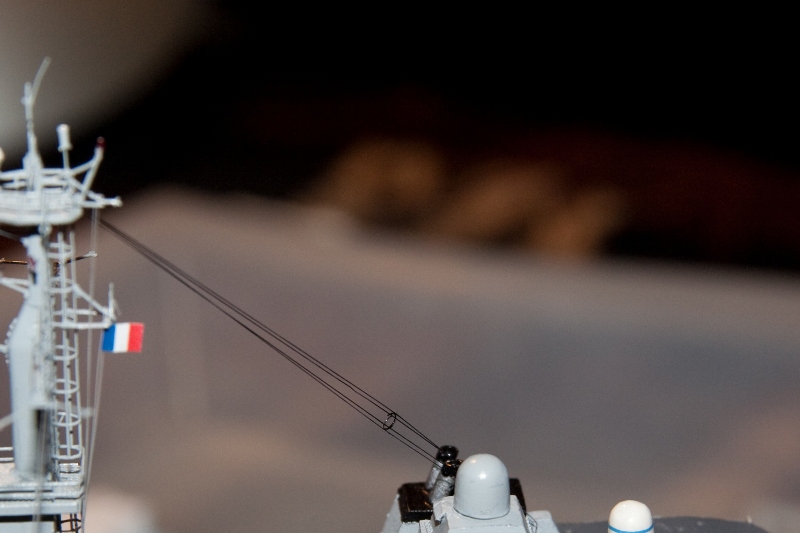

Ca donne ça :



4) Répéter l'opération avec un deuxième brin d'étiré, en prenant exactement les mêmes emplacements de fixation que pour le premier brin. On obtient deux paires de cables bien parallèles.

5) Réaliser les anneaux avec du fil métallique, suffisamment fin pour ne pas être trop voyant, mais suffisamment solide pour pouvoir écarter les cables en étiré. Les anneaux doivent strictement avoir le même diamètre, je me suis servi d'un gabarit (une mèche en l'occurence). Les anneaux ne sont pas fermés, pour éviter un noeud disgracieux, à l'échelle, on ne voit que très peu que les anneaux sont ouverts. Préteinter en noir.



6) Enduire un anneau d'une fine couche de peinture noire, et avant que la peinture ne sèche, glisser l'anneau au coeur des cables tendus. Essayer de positionner les cables de manière régulière autour de l'anneau. La peinture va empêcher l'anneau de chuter, l'étiré ayant une facheuse tendance à coller à tout ce qui est humide, la tension des brins d'étiré va également exercer une force sur l'anneau. Dès qu'il est bien en place, et bien dans l'axe des cables, remettre un peu de peinture aux points de jonction, et attendre plusieurs heures.



7) Poursuivre la pose des anneaux en respectant bien le séchage de la peinture de chaque anneau.


Voilà, je ne dispose pas de photo pour chaque étape. Peut-être que cette technique peut sembler évidente aux expérimentés, mais pour ma part je me suis trituré le cerveau pendant des mois avant de trouver un moyen de réaliser ce faisceau, donc si ça peut aider quelqu'un...

A bientôt!

PS : dans la réalité, ce faisceau n'est pas tendu comme ça, il flotte légèrement vers le bas par gravité.

Du cousu main ....on peut dire ,mais la technique est très au point !!quant à la patience,pas la peine d'en parler tant il en faut ....De quoi s'inspirer ...Bravo à toi ,formidable ....A+

joli résultat!! trés bonne astuce en tout cas...

superbes ces cables

superbe DD c'est très fin et elles donnent vraiment une "belle gueule" a ta frégate

j'en était au même stade ,mais avec une problématique différente ,les anneaux ,perso j'essaye de trouver la voie pour les réalisé en étiré , en effet ,le collage par la peinture ,me semble un peut mécaniquement léger , mon richelieu doit traversé la manche pour allez dans sa nouvelle demeure ,et avec la route j'aurai craint le pire .......mais ....j'ai échappé a ces nappes apparemment sur le Rich elles sont venues plus tard........! sauvé par le gong
bonne continuation sur ta belle frégate

Nicolas

Merci pour vos commentaires!

Nicolas, franchement, pour enlever les anneaux, il faut forcer avec une pince au risque de tordre ou d'arracher l'étiré des cables. J'ai passé mon coup d'aéro à vide ce matin (dépoussiérage hebdomadaire) et rien n'a bougé, malgré le détendeur à 3,5 bars et à 5cm de la maquette. Teste un jour et tu seras surpris!
Pour être franc, j'ai espéré aussi échapper à ces anneaux (ils ne sont pas sur toutes les photos), mais je les ai identifié sur une photo perso lors d'un RAM commun avec la Somme.

Sinon j'attaque la fixation finale et je n'ai pas identifié de difficultés particulières, j'espère donc que ça va défiler...

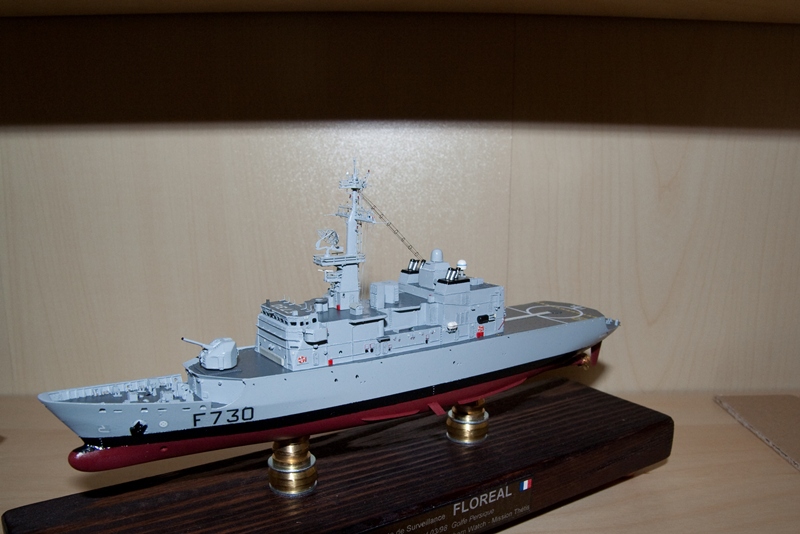

Montage terminé visible à cette adresse, merci de m'avoir suivi!

https://www.laroyale-modelisme.net/t10533-fregate-floreal-au-1-400-l-arsenal-version-1998

Magnifique résultat !!vraiment super !!bravo à ton travail...Bonne soirée et bonne fin d'année ...A+

salanon 123 a écrit:

Magnifique résultat !!vraiment super !!bravo à ton travail...Bonne soirée et bonne fin d'année ...A+

Merci Salanon!
