 PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre

Aller en bas
AuteurMessage
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Empty
MessageSujet: PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre   construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre EmptyMer 29 Fév 2012, 19:35

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 3myts_12

Cet article créé et écrit par l'ancien et Miel
Il est complété régulièrement grâce aux sujétions des forumeux... Il est la synthèse de plusieurs sujets de nos différents amis.....



RÉALISATION DES KITS DE VOILIERS EN BOIS
VOICI QUELQUES RÉPONSES SUR DES QUESTIONS ASSEZ SOUVENT POSÉES.

Il s’agit de descriptions pour les amis qui n’ont jamais touchés une maquette bois, il est évident que ceux qui y ont déjà construits ont déjà leurs trucs qui bien souvent valent largement les nôtres.

Donc ce qui est décrit est simplement un avis que nous ne partageons qu'avec nous même ce qui évite les conflits... construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Clin_d10

Voilà lorsque l’on démarre dans le modélisme on doit choisir un kit simple, avec plans, et pas forcément avec un mode d’emploi qui n’est pas toujours de bonne qualité. En effet bien souvent les modes d'emplois sont réalisés par des personnes qui n'ont jamais fait de modélisme.
Là pour le choix il y a plusieurs sujets qui en traitent.

Lorsque que l'on ouvre une boîte, on étudie tout d’abord précisément l’ensemble des pièces et des plans. Cela permet dévaluer la maquette.
Il y a en général un livret avec les pièces repérées par des numéros. On doit alors avoir soin (en dehors des pièces métalliques) de repérer avec un numéro figurant sur le plan toutes les pièces bois, quille couples et autres pièces !
[/color][/justify]
           Bande cache de qualité
Miel décrit ci-après les outils minimum nécessaires pour construire un kit en bois :

OUTILS UTILES :

Les couteaux : Lame à rasoir ou couteaux à lames interchangeables cutter.
Scie à chantourner à main avec lames à denture bois ou électrique.
Pinces à linge, petit étau et serre-joint, équerre.
Pinces plates et à becs ronds.
Tournevis plats et cruciformes.

Réglet de 300 mm en acier.
Crayon fin et stylo à bille.
Perceuse à main avec ensemble de petits forets ou multiplex électrique.
Petit marteau.
Papier de verre et cales à poncer.
Pinceaux de diverses taille à poils souples.
Épingles de couturière.
Des cure-dents pour toutes choses (étaler un peu de colle...)
Un chantier de montage, un tablier et du courage.




QUILLE ET COQUE :

Si c'est un kit , les brûlures du laser doivent être poncées car la colle prend  très mal ou pas dessus !


A signaler tout d'abord que la seule colle à utiliser est de la colle blanche rapide ou lente dans ce genre courante ou spéciale humidité (D3) pour pratiquement tous les travaux.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Colle_10


La colle blanche se décolle avec de l'eau chaude, du vinaigre d'alcool, de l"alcool à brûler,
en dehors d'autres colles lors de petits travaux mais pas pour les œuvres vives et mortes.
:
SYSTEME DE CONTRUCTION :


Tout d'abord il faut décider du système de construction c'est à dire du chantier, quille en bas, quille en l’air et pas de danseuse surtout enfin c'est vous qui voyez !

1 - Quille en bas :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 52910

Il faut faire un petit chantier avec une plaque de bois plus longue que la maquette, et 2 tasseaux bois de 15 mm et de toute la longueur, ou des tasseaux de 15 x 15 fixés entre les couples enserrant la quille sur toute la longueur.

On peut aussi utiliser DES équerres inox toute longueur ou des petites équerres entre chaque couples ou tous les deux UNE FOIS QUE LA QUILLE EST BIEN DROITE A VÉRIFIER avec ce type de !

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Zoquer10

COUPE SUR UN COUPLE MONTAGE BAS :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Coupe_11
Si avec les tasseaux de 15x15 la quille est trop enfoncée on peut mettre des virures de 5 pour remplir le fond.

On doit respecter les points évoqués sur le croquis, si par rapport au plan le couple n'est pas assez large on lui rend l’équivalent c'est à dire on l'amène à la même largeur que l'autre coté, sinon on dégrossis le plus large. Pour avoir la forme symétrique on calque et on décalque !

Les trous servent à équilibrer les pressions entre les cloisons à cause des différences d’hygrométrie.Toutefois cette solution est discutée mais cela ne coûte rien de le faire.

2 - Quille en l'air :

Si les couples arrivent au bas de la quille il vaut mieux utiliser le système présenté par Daniel sur ce lien, c'est-à-dire à l’envers :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Autos_10


3 - en danseuse :

Une troisième solution se fait en danseuse c'est-à-dire à main levée, quille à la main, toutefois bien souvent le résultat se termine comme bois à barbecue.
En effet comme le bois travaille, et rien ne dit que la quille n'est pas vrillée ou le couples non symétriques.
Donc on laissera cette solution de coté...
Nota :

Pour régler la perpendicularité des couples on peut pratiquer comme cela :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 480711couples
ou :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Cotre_10
Lorsque vous avez des problèmes sur la proue vous pouvez utiliser ce système dit d'apôtres :
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Apztre15construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Apztre14
Ces pièces peuvent être en balsa pour permettre un travail plus aisé. Le système peut être utilisé pour la poupe.
Après on peut coller les bordés et approcher plus facilement de l’avant de la quille ou vers l’arrière.
Lorsque les bordés arrivent au ras de la quille de proue, on peut réaliser ce genre de petit truc.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Avant_15
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Avec_r12

LES COUPLES où MEMBRURES

ATTENTION : BIEN PONCER LES BRÛLURES DES PIÈCES COUPÉES AU LASER avec un papier de verre fin


les" pros" effilent les couples collés sur la quille Mais il est plus facile de travailler sur les couples AVANT collage sur la quille
- Les moins entraînés feront une amorce de chanfrein
- Les plus érudits peuvent accentuer le biseautage
Attention! au sens des chanfreins pour le montage pour le collage
Le maître- couple ne sera pas biseauté
Une fois en place, il restera à peaufiner les angles pour recevoir les virures

LES VIRURES DESTINES A FORMER DES BORDES :

Pour des raisons de manipulation pour la réalisation, de renfort par l'intérieur, de rattrapage possible en cas d'accident (en poussant une virure par l'intérieur), de confort pour poncer ta coque, etc... C'est juste plus simple.

Tout d'abord aucun clou de montage ne sera utilisé, seules les chevilles destinées à faire vrai sur la coque une fois terminée pour embellir l'oeuvre pourront être utilisées.

Les Virures seront composées de lattes ou plutôt de planches (appelée:virures) qui à cette époque faisaient dans les 5,00 à 6,00 m de longueur par 20 à 27 cm de large. Donc on ramène à le bonne échelle.

Le brochetage :

Bonjour, pour faire simple, brocheter c'est diminuer la largeur des extrémités des virures
Pour les vieux gréements, il est nécessaire de  brocheter. Les volumes d'une carène sont tels que la surface des bordages, au centre, est beaucoup plus importante que sur la proue et la poupe, donc le développement des surfaces n'est pas identique
Si l'on veut que les virures recouvrent la carène tout en s'appliquant à plat sur les rebords des couples sans forcer ,ni vriller, on voit tout de suite qu'elles doivent être effilées à l'arrière (poupe) et encore davantage à l'avant ( proue)

Application:

nous prenons le développé du MC (maître couple: le plus large): 240 mm
-développé du dernier couple : 150 mm
-développé du premier couple : 90 mm

Prenons des baguettes de 8 mm de large
Au Maître couple, il faudra: 240 mm : 8 mm = 30 lattes. Au dernier couple, il faudra: 150 mm : 30 lattes =5 mm
Au premier couple, il faudra: 90 mm : 30 lattes = 3 mm
La latte brochetée fera à la proue: 3 mm au MC: 8 mm a la poupe: 5 mm
Autre exemple:construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Virure10


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Img41610


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Img41410



Démarrage des bordés, bien sûr ils sont posés à raison obligatoirement d’un de chaque coté. Pour poser les bordés vérifier que ceux-ci ne font pas de casse sur les couples ! c’est à dire qu’il font un arrondi. Et pour vérifier les couples passer un bordé tout autour et vérifier qu'il n'y a pas de casse.


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 489776coquedebordee
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Dernie10

Maintenant, on prépare les virures. :

Systèmes :
On démarre par le ras du pont où la quille, avec ou sans râblure dans la quille. Il faut monter jusqu’à ce que la baguette refuse la mise en forme, puis on continue par le haut où inversement. Et pour terminer on façonne les virures.

Pour donner une courbe à un bordé il y a plusieurs instruments :

Il y a des solutions et des solutions, mais comme on le dit, c’est comme cela que l'on va pratiquer.
On utilise l’alcool à brûler dans laquelle on les laisse tremper pendant 48 heures, pourquoi l' A à B parce qu'elle dissout la cellulose et  ramollit les baguettes.Il y a le système de la gouttière de récupération avec deux embouts.
Ou le tube de PVC de Ø 40 mm avec un bouchon collé en bas et un bouchon libre pour fermer..avec de la colle néoprène Pour récupérer facilement les baguettes prendre une gaze accrochée avec de la ficelle à rôti dans laquelle on met de préférence un nombre pair de baguettes et pendant 48 heures.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Goutti10

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Tampon10construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Tube_d11
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Tube_d10

Il y a l’eau bouillante ,mais ce n’est pas la solution mais une solution..

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Pict0017


où plus cher :


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Fer_yo10


Il y a la planche à clous, délimiter entre des clous le bordé courbé de chaque coté et on attend qu’il sèche.

Et le truc de notre ami Steckmeyer :

Le système utilisé consiste à construire un gabarit et d'y enserrer les lattes préalablement plongées dans l' A à B ou l'eau chaude (15 min). Le gabarit est constitué de deux mâchoires, une mâle et une femelle, la mâchoire femelle étant fixée sur un socle. Les lattes sont introduites entre les deux mâchoires, une lame de scie à métaux étant placée entre la mâchoire femelle et la latte de façon à accompagner la courbure de celle-ci lorsque les deux mâchoires sont serrées l'une contre l'autre.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Cimg0428

En position et serrées :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Cimg0429

Laisser sécher pendant 24 heures au-dessus d'un radiateur. Le résultat final (les lattes ayant été préalablement effilées) :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Cimg0430

Les lattes ainsi courbées peuvent l'être à nouveau dans le sens longitudinal, mais à chaud (sèche-cheveux où autre source de chaleur sèche), surtout ne pas plonger dans l'eau chaude, car  elles perdraient leur courbure !

il y aussi :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Cintra11


Penser à biseauter les couples

Si ce n'est qu'il vaut mieux les couper en biseau pour qu'elles  puissent être jointives quelque soit la courbe !
Pour faciliter l’imbrication des bordés on  biseaute les lattes  sur la tranche, elles peuvent être fixées à l’aide de ce genre de pointe :


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Biseau13construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Biseau12


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Pointe10


On peut aussi prendre des aiguilles à boule de couturière que l'on pose à l’aide d’une mini pince.

Ou celles-ci :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Img_0210

où ce type de fixation invisible :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Fixati11

Ou cet autre présenté par Fred P

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Newcap10



LA COQUE DE RESTATER POUR EXEMPLE DE LA POSE DES BORDES.  DÉJÀ ÉVOQUES DANS KIFALO MAIS LA ON NE PEUT RIEN DIRE DE PLUS !

On peut faire une râblure (entaille) dans la quille ce qui permet d’insérer la première latte entière.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 00310

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 00511

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 00611

Pour des détails complémentaires sur la fabrication voir :

Pour les bordés, voir aussi dans trucs et astuces, bois, Construction d'un chalutier bois le Kifanlo de A à Z. les principes sont les mêmes.

Attention en cours de pose je ne ponce jamais sinon on obtient des escaliers. !
Si par hasard vous avez des interstices entre les bordés vous pouvez utiliser ce mélange :
sciure des baguettes de bordés avec de la colle blanche diluée.
bien sûr je n'ai pas dit qu'il fallait parfois compléter avec du brou de noix délayé pour atteindre le vrai coloris. Il faut travailler par approches successives...



ATTENTION: C’EST UNE FAÇON DE CONSTRUIRE IL Y EN AUTANT QUE DE MODÉLISTES !

Maintenant que la coque est terminée,  tartiner abondamment l'intérieur avec un mélange  de colle blanche et de sciure où talc !

Cette solution permet de voir si la coque à des fuites et une fois sèche d’éviter les problèmes de différence d’hygrométrie.
EXEMPLE DE POUPE DE CHALOUPE

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Chalou11

DOUBLE-BORDES

Ne surtout pas utiliser la néoprène, mais la colle blanche car on peu glisser le double-bordé.

Si vous désirez donc poser des double-bordés, c’est donc que vous désirez vernir votre maquette, sinon le double-bordé n’est pas utile. Dans ce cas vous devez préparer une coque aussi lisse qu’une peau de bébé et utiliser des papiers de verre très très fins de carrossiers (à l'eau) 400 600.
Et donc si la coque est prête vous pouvez démarrer les double-bordés.

Pour poser des double-bordés, on peut utiliser un fer à repasser sur laine. Le plus vieux possible... sans eau !

On prépare la virure en l'enduisant modérément mais uniformément de colle diluée et en la laissant sécher. Puis on applique la virure et on la glisse au plus près à l'aide d'un fer à repasser comme les menuisiers posent les rouleaux de chants tout prêts sur les meubles.

SELON LES KITS

Les baguettes de bordage peuvent être posées en bordage extérieur en prenant appui sur les hauts des couples (voir coupe).
Si les couples n’en possèdent pas vous pouvez planter dans ceux-ci, des clous tête homme et appuyer les baguettes dessus (voir le schéma.)
Lorsque les bordages de pont seront posés et seront stables on peut couper les hauts  des couples ou enlever les clous.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Bordas12

POSE DU PONT :

on a pour habitude de poser le support du pont en deux parties longitudinales une tribord et une bâbord, on ajuste chacune des parties par rapport au bord extérieur selon la courbe et on ajuste le cent, ce peut être approximatif car après on va recouvrir avec le plancher.

Le plancher sera composé de lattes ou plutôt de planches qui à cette époque faisaient dans les 5,00 à 6,00 m par 20 à 27 cm.
Donc l’échelle de la maquette donne la longueur de planches, disons un maquette au 1/60ème
on divise 6,00 m en cm 600 : 60 = 10 cm donc les planches feront 10 cm de longueur chacune mais on ne les aligne pas ! on fait comme cela :


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 646824parquet
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Lattag10
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Pont210

On peut aussi partir d'un pont en CP le poser le régler et poser comme ci-dessus en vert des lattes de bois de 5 x 0,5 mm et les coller au fur et à mesure dans le désordre.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P5030110

on colle les planches une par une et on va jusqu’au bordage. on peut aussi poser les lattes entières puis à l’aide d’une lame de cutter affûtée à la largeur de  imprimer les lattes. Faire des trous pour les clous et noircis au crayon.

RÉALISATION DES BARROTS DE PONT

Après on pose une lisse de pont périmétrique sur le plancher de chaque coté, en baguette de 2 x 2 ou 3 x 3 cm.

Puis poser des jambettes de pavois en 5 x 2 ou 5 x 3 ou en carré de 2 x 2 ou en parallélépipède 2 x 3. leur espace est toujours selon moi tous les mètres toutefois il en faut une de chaque coté du canon et répartir les autres.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 470695pavoi1

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Barrot15

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Barrot16

Une fois les jambettes de pavois terminées je réalise la lisse, comme je ne sais pas courber un plat dans le sens du plat je courbe donc des baguettes en général au nombre de 3 en baguette de 2 x 2, je colle la première à la cyano sur la courbe du bordage extérieur et je colle de chaque coté une baguette de 2 x 2 à la cyano et j’obtiens donc une lisse de 6 cm de large

LES SABORDS

Maintenant tracé des sabords lorsque l'on ne possède pas de patron.

Voici un dessin :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Sabord11

et sa réalisation par SANGHA

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Percem10



Les œuvres vives et les œuvres mortes sont pratiquement terminées .

TRAVAUX SUR LE PONT LES ROUFS :

Là en général il est livré du contreplaqué, je le découpe mais jamais je ne le laisse brut , car c’est moche !

Donc j’ai toujours soit des lattes de 5 x 2 c’est à dire des lattes de bordé ou 5 x 0,3 c’est à dire des lattes de double bordé !

J’en fait cela voici quelques exemples personnels assez mal agencés :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 664579Recouvrance11

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Recouv10

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 250645Recouvrance13

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 207484Recouvrance20

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 362485recouvrance21

Voilà pour les ouvrages que je peux trouver avec des formes différentes.

LES CAILLEBOTIS

Pour les caillebotis on le voit mal sur le schéma mais sur le bounty on voit mieux le double cadre.

En effet Les caillebotis sont faits pour être ouverts, il sont donc montés dans une cadre lui même posé dans une feuillure, évidemment à cette échelle on ne voit pas la feuillure.les deux cadres sont donc l'un contre l'autre.

Mon schéma est approximatif mais à peu près juste, c'est comme les grilles de rue.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Caille10

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 649544bounty_3_06
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Caille13

AUTRES TRAVAUX

Position des charnières de gouvernail au-dessus (attention au sens de montage)

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Gouver10

RÉALISATION DES MATS CONIQUES :

les rendre coniques pour pas cher
!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Fabric15



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Img_0110

MONTAGE ET REGLAGE DE HAUBANS PUIS DES ENFLÉCHURES :
Les haubans :
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Hauban14
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Hauban15
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Hune011
Si la maquette est haubanée, il faut faire des supports de haubans et des haubans Pour les régler sur les caps de moutons .
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Caps_m10
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Raglag11

Voici après quelques nœuds et trucs que j’utilise couramment.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Cap_de11

EN VOICI UNE SECONDE TRES INTERESSANTE PAR CCIS /

que l'on peut trouver complète ici :

https://www.laroyale-modelisme.net/t8894-ma-methode-pour-monter-les-haubans-vieux-greements

Fabrication des enfléchures :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Enflzo13   construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Enflzo14
Enfléchure pour droitier                             Enfléchure pour gaucher    enfin c'est comme on veut !

et partiellement ci-après :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Enflac13

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Hauban12

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Hauban19


VOICI QUELQUES SYSTÈMES DE CORDAGE
Divers nœuds


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Croqui10


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Przopa10 construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Noeuds14 construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Noeuds15
Lover les cordages sur le pont :nouvelle petite astuce pour vous faciliter le "lovage" assez fastidieux des cordages de ponts ou autres. je l'ai vu sur le net également et adopté car super simple à mettre en œuvre. certains bien sur préféreront laisser les cordages bien plus souples sur les ponts et éviter ces espèces de galettes. mais en même temps je doute qu'à cette époque tous ces cordages se promenaient sur les pont avec  plus de 600 bonhommes dessus. en pleine bataille il ne fallait qu'il se prennent les pinceaux. j'imagine donc qu'il était nécessaire de les lover parfaitement.

matériel : pastilles transparentes. on peut se servir tout simplement de feuilles de classeur rigides ou des couvertures. pour faire ces pastilles j'ai utilisé un emporte pièce sur une planche bois et un marteau tout simplement. de la colle blanche, de l'eau et du fil. moi j'ai utilisé du 0.25mm. des punaises de tableau.

on coince une baguette dans le pot en plastique sous le niveau du liquide. le fil s'imbibera de colle à mesure que le "lovage" s’effectuera. comme cela il n'aura pas le temps de sécher.



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1046710



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100617



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100616



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1040635



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100618





construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100714



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100715

Attention les caillebotis ne sont pas conformes à la réalité. Voir après leur fabrication.


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1050033


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1050034



en situation réelle sur les ponts.



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1050035

et sur l'actuel SOS, là les caillebotis ont un encadrement correct.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100730

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre P1100727


LES VOILES CARRÉES :
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre A_voil10

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre A_voil11
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Aa_voi10


construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Voiles10





FIXATION DES VERGUES : Racages

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Fixati12
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Fixati13


ALIGNEMENT DES PERCEMENT DES CABILLOTS :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Aligne11

FINITIONS.

Commande de gouvernail

emprunté à Miel.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Img28410

VERGUES D'UN PETIT VOILIER

SOURCE RESTATER

Cette "vergue" c'est le pic de voile de flèche,il n'est pas relié au mat par une articulation juste tenu

par sa drisse qui passe par une poulie fixée au mat et descend sur le pont.

Pour la corne  (encornat) c'est exactement ça et en bois.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Vergue10

Un petit schéma comment gréer la voile de flèche ça peut te servir pour la suite

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Flache10


La flèche est fixée sur le pic la voile à corne est bridée sur la corne, mais pas sur la bôme ces voiles ne coulissent pas sur leur espar. Pour "ramasser" la voile à corne il suffit de descendre celle ci pour la

hisser faire l'inverse!! pour la fixation sur le mât les anneaux c'est tout bon, de même pour les focs.

RÉALISATION DES VOILES :

https://www.laroyale-modelisme.net/t5345-confection-de-voiles-et-poses-de-laizes-et-de-ris

https://www.laroyale-modelisme.net/t16422-pas-a-pas-pour-la-confection-de-voiles-entierement-a-la-main?highlight=voiles

confection de voile système trouvé sur le net.

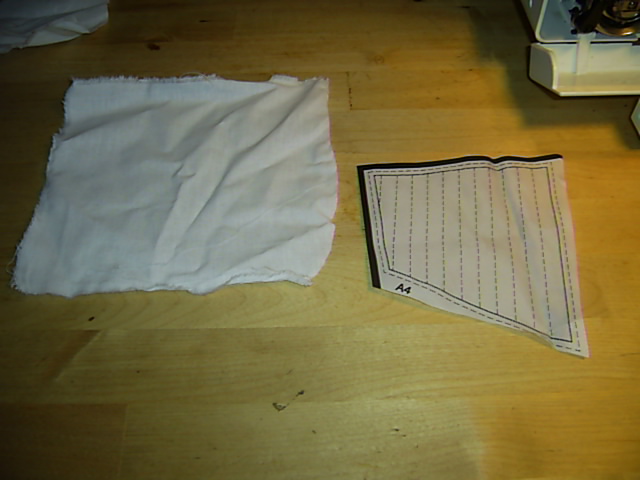

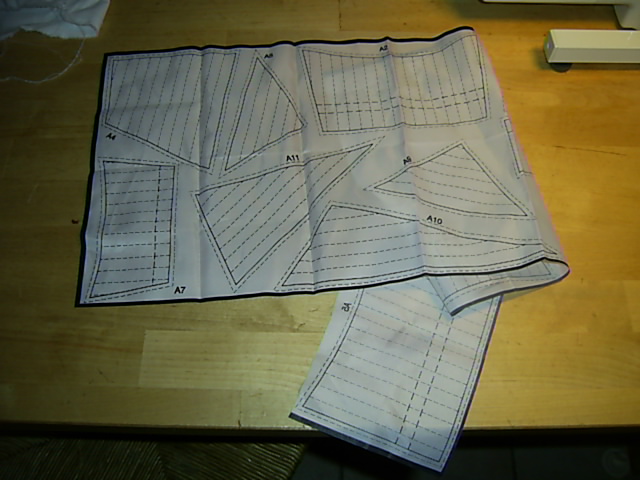

Ce qui est dans la boîte c'est à dire pas grand chose...

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400001

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400002

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400003

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400004

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400005

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400006

La machine à coudre le singer...

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400007

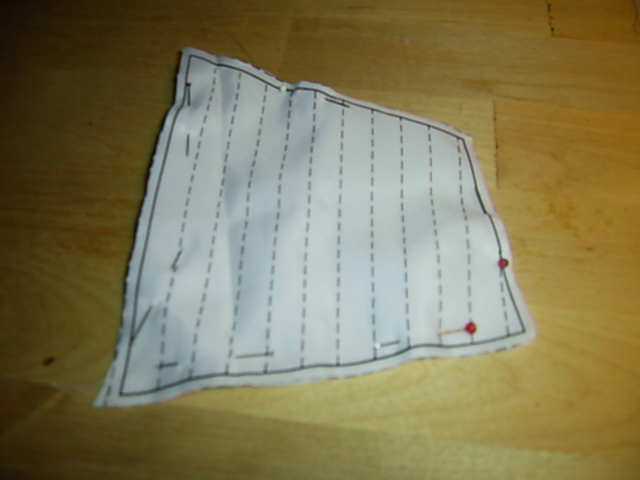

réalisation des couture de bords.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 695669SA400010

phase deux: re-pliage et couture des bords!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 218868SA400011

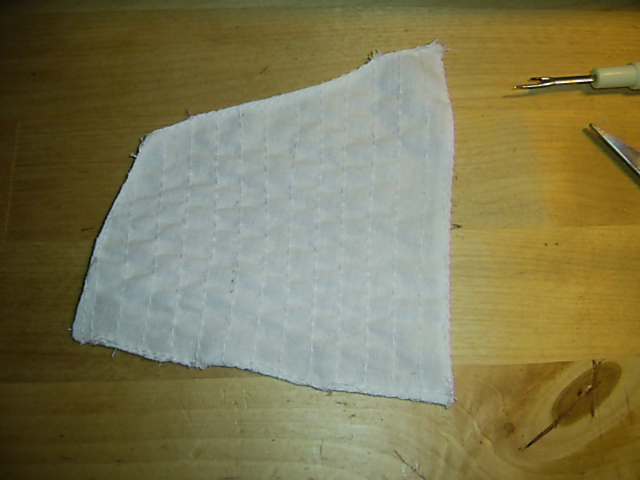

fini pour la couture, recto!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400012

verso

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400013

une première voile avais déjà été faite, et teinte an thé, du coup pour conserver la teinte, je conserve la méthode

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400014

infusion deux minute a fond

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400015

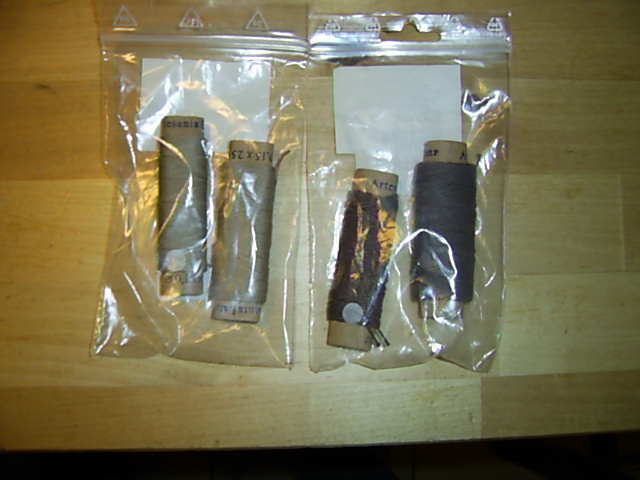

préparation de la suite en attendant!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400016

une fois chaud et infusé, mettre les voile dans le thé, et laisser refroidir

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400017

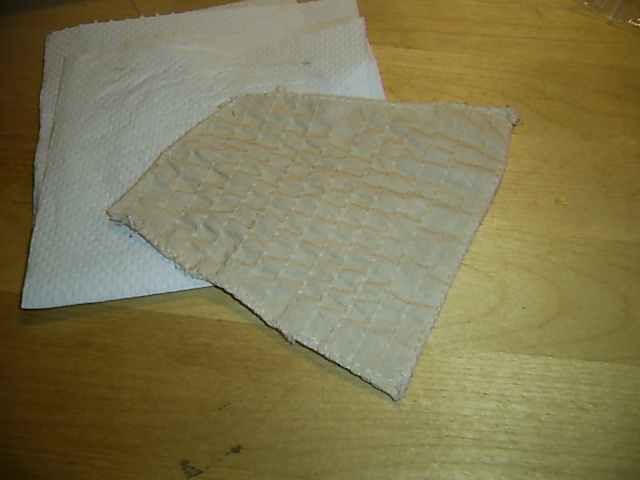

un essuie tout servira pour absorber un max d'excédant de thé

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400018

une fois sec!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400019

passage des fils!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400020

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400023

TADAAAAA!! finie!!

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400025

et posée...

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre SA400026
Exemples de voiles

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Pict0010

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Pict0011
temps de boulot : environ 2heure hors temps de séchage

COQUE PEINTE

pour boucher les jour entres les bordés
Selon Miel le mieux serait de faire une pâte à bois avec un mélange de sciure et de colle blanche pour avoir la même teinte bois, à partir des mêmes lattes que ta maquette
Sinon la pâte à bois est correcte.
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Enduit10



construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Tube_d10

On peut aussi enduire la coque avec du POLYFILA ou sintofer qui eux se poncent facilement.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Satofe10

Pour poncer la coque :
On débute au papier de verre moyen.
On fait des raccords au polyfila ou sintofer.
On ponce avec un papier de verre plus fin.
Moi lorsque je peins une coque j’utilise cela :
De l’enduit cellulosique avec du talc et étalé au pinceau cela sèche très vite.

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Enduit11

Le papier de verre final doit avoisiner le 500 à 600 (papier de voiture) et laisser une coque où les doigts ne doivent rencontrer aucune aspérité. Je dirais comme une peau de bébé !
Après on peut peindre avec l'énamel HUMBROL au pinceau plat.
Pour obtenir la séparation de 2 couches on peut (on doit) utiliser ceci :

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre 976637tamiya_masking_tape

AU FAIT;
Pour le primaire ( ou base d'adhérence) le G4 super. C'est une résine polyuréthane mono composant de coloration ambrée contenant des solvants qui durcit par absorption de l'humidité de l'air

construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Enduit12



POUR L'INSTANT C'EST TOUT :
Je ne vais pas tardes à rajouter les canons :
Citation :
VOILA CE QUE NOUS ATTENDONS ?
CE NE SONT PAS DES COMPLIMENTS OU DES REMERCIEMENTS MAIS DES COMPLÉMENTS DE TRUCS.

_________________
construction du Renard - PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre Parche19


Dernière édition par L'ancien le Jeu 01 Mar 2012, 16:01, édité 5 fois
Revenir en haut Aller en bas

PRINCIPE DE CONSTRUCTION D'UN VOILIER genre Renard ou autre
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Trucs & Astuces :: Bois, Voiles & Accastillage-
Sauter vers:
