HMCC Patrouilleur Sentinel Cutter AU 1/40ème de chez Model Slipway

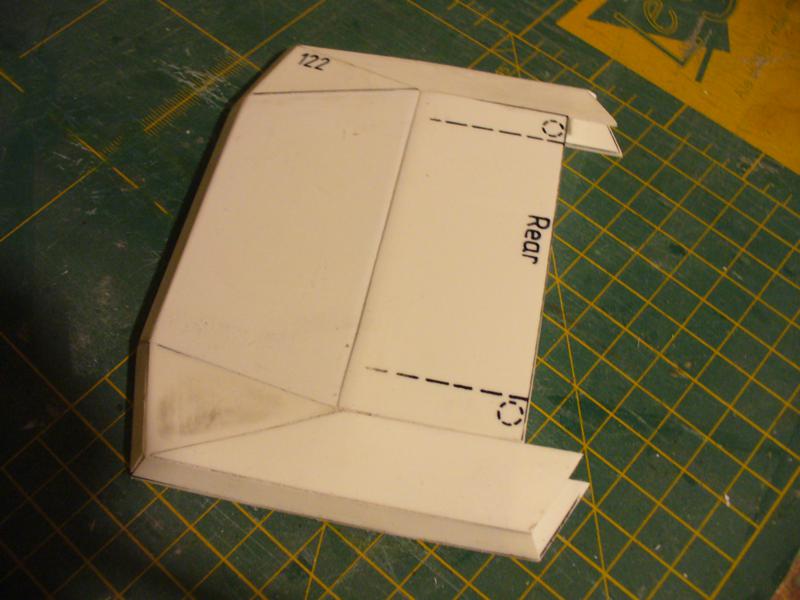

Habillage du toit de la timonerie



A+

Toit de la timonerie terminé et fixation provisoire sur le flybridge

Assemblage de la mâture et de la plate-forme radar.

c'est un beau navire, tu as acheté la coque toute faite? et si oui OU?
et en generale c'est une maquette ou tu fais tout de scratch ????

Bonsoir OVL !

C'est un kit de chez Model Slipway
http://www.modelslipway.com/

Finition de la mâture et assemblage de la plate-forme radar supérieure et plate-forme caméra.

bonsoir Lamiraldu67

net, précis et sans bavûres... trés beau montage

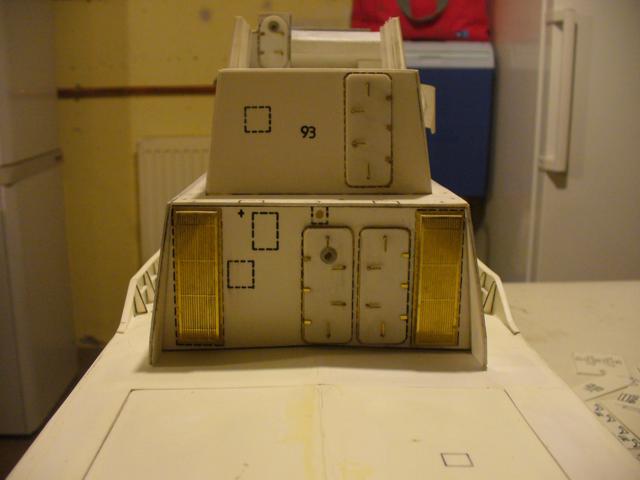

Timonerie : mise en place du vitrage. Les panneaux de vitrage sont en laiton photo-découpés.



Antennes de mât : tous les éléments (laiton, plastique, fer blanc) constituant le pôle antennaire sont fixés avec de la résine époxy 2 composants.



Mature : Mise en place des bras de vergue

Petit rappel

Patrouilleur Sentinel Cutter de chez Model Slipway
Echelle 1:40 - L. 935 mm

Un bien joli modèle dans le temps A l'année prochaine

Pour débuter l'année, voici 2 photos:

Réalisation et mise en place des 2 conduits principaux, des portes étanches et de la porte du pont.


Réalisation de l'assemblage de base du bossoir

très beau travail et très belle avancée bravo quel travail tout cet assemblage sacré patience
bonne continuation
A+
Michel

Réalisation du canot semi rigide

to canot est superbe beau travail
A+
Michel

Bonjour "L'ancien"

Pour te répondre, le canot fait parti du kit et il est en pièces détachées (résine, métal blanc, plasticard et laiton).
La commande des gaz et pare-brise, je les ai rajoutés d'après des photos prises sur le net.

Voilà

les amis !

Le bossoir est presque terminé ; reste les points d'ancrage pour maintenir le canot.
Une vue d'ensemble concernant son position sur le bateau.





A+

Bien le bonjour

bravo pour ton montage du bossoir

Installation de l'hydrojet (fictif) et de la plate-forme de plongée relookée donc plus solide par rapport à l'original qui était en métal blanc facile à tordre.





Plate-forme du kit (photo d'un forum anglais)


Mise en peinture des pièces pour le pont

Installation des rambardes et mains courantes sur la superstructure

Le haut est terminé !!



Le pont est en cours de finition peinture.

Bonjour,

Je découvre aujourd'hui ce post. Belle réalisation, le pas à pas est excellent.

Salut Lamiral.

Très beau chantier.
Avec une propulsion classique ce sera plus facile à manœuvrer, l'hydrojet n'ayant aucune efficacité à la direction une fois lancé sur son erre...
Question: tu peint au pinceau ? Et quelle type de peinture utilises tu (humbrol ? Tam ?)

Bonne continuation.

François

Akula !

J'ai peint ce modèle au pinceau. Pour la coque, du gris 3V3 extérieur PVC (même teinte que Humbrol 167 prévue sur la notice du kit); dommage Humbrol ne fait pas dans dans les gros pots ........... et pour le rouge c'est une peinture spéciale antichoc réalisée par un membre du club, peintre de son état.
Tout le reste c'est du Humbrol même le pont ( 2 pots ont suffi)
Comme le modèle est en plasticard et coque moulée, avant la mise en peinture, j'ai utilisé du diluant cellulosique pour dégraissage et ensuite un apprêt de chez Norauto.
Petite astuce pour la ligne de flottaison, un filet adhésif noir (Norauto) pour déco carrosserie de voiture (très résistant); celui que j'ai mis sur mon patrouilleur lance-missiles n'a toujours pas bougé (ça va faire 10 ans) !!

A+



Autre vue du flybridge :



Mise en place des derniers éléments sur le pont avant et le pont arrière .









Y a plus qu'à installer le canot pneumatique ....

Bonjour L'ancien !

Ce type de patrouilleur est encore en activité et fonctionne avec ce système
Une des rares photos de ce bâtiment vue sur la toile :

Mise en place du canot pneumatique à coque rigide

Terminé !
HMCC Sentinel prêt à naviguer .........







A+ pour les essais en mer !!!

Salut Lamiral !

Hâte de voir les essais en navigation !
Tu nous feras une petite vidéo ??

@+

Bonsoir,

Tests des feux de navigation, projecteurs et autres lumières ........
De retour de Gazouland, je prépare les photos et vidéos , patience ..........

Superbe modèle, superbe réalisation!!!
Vivement la mise à l'eau!

Bonsoir,

On attend maintenant la mise à l'eau avec impatience. Elle est prévue quand et où ?
