Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMer 30 Nov 2011, 09:00

Bonjour Pat, Smile

Je decouvre ton post et ca m'a l'air bien parti, et en tout cas travail très propre à en voir tes premières pièces plastiques, ca sent un futur travail très soigné!

Donc bon courage!

Remarque générale toute personnelle, les plans MRB sont, à mon sens, un peu sommaire dans l'ensemble, faut pas être regardant pour les détails! Je parle pour les navires militaires, le reste je ne saurai juger. En clair il faut une solide documentation iconographique à côté. L'idéal étant les plans d'archives que l'on peut obtenir au CAA en ce qui concerne la Marine Nationale.

Alain
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyJeu 01 Déc 2011, 13:14

Bonjour à tous

merci Alain,

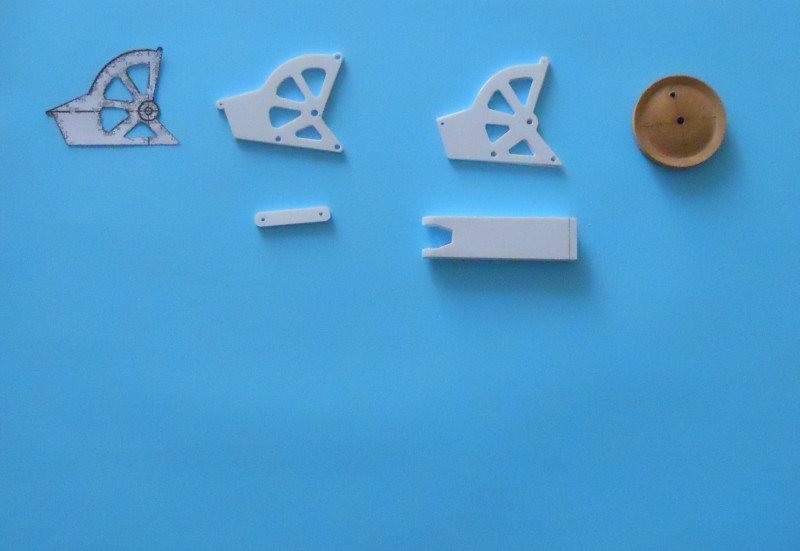

j'ai commencé la construction par le mécanisme du sonar, histoire de remettre les doigts en forme, un peu comme de l'échauffement. je pense que c'est la partie qui pose le plus de tracas maintenant que j'ai commencé, mais ca ira.
quand au CAA, je ne pense pas en avoir besoin.

le nouveau plan du La Galissonnière "made in pat"

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 01_pla10

il manque encore le poste d'observation en lieu et place du mortier quadruple

_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptySam 03 Déc 2011, 21:11

bonsoir à tous Very Happy ,

des nouvelles du chantier,

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani12[/url

à gauche, la bielle avec un jeu de 4 rondelles de 4 mm percées à 2 mm qui seront collées là ou il y a le passage de l'axe du vérin de rappel,
il y a déjà des rondelles de 5 mm percées à 2 mm et collées là ou il y aura les 2 vérins de déploiement,
les 2 petites pièces à gauche et à droite sont les 2 oreilles qui seront collées sur la bielle, là ou viendront les chapes des 2 vérins de déploiement.

des photos du mécanisme:

[url=https://servimg.com/view/15642958/118]Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani16

vache!! on voit même les roulements à billes... Shocked

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani14

le mécanisme déplié:

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani15

montage provisoire:

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani17


Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani18

c'est promis, la prochaine fois je met une pièce de 2 euros
voilà, ca devrais être bon, prochainement, les vérins, ca va être rigolo. en attendant, je vais laisser repoussé la peau des doigts.


_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyDim 04 Déc 2011, 09:24

Démat
C'est vraiment du travail d'orfèvre. Un grand bravo! sunny

_________________
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 96713112
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyDim 04 Déc 2011, 11:11

salut Pat

superbe ! j'adore ce bâtiment , que projette de le faire au 400!! je vais te copier honteusement ,je vais engranger ton travail qui vas me permettre de gagner du temps !!
ton modèle vas être dantesque,ça se sent !!!bravo pour ce départ !
amitié
nicolas

_________________
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyDim 04 Déc 2011, 18:20

bonsoir à tous et merci à vous,

merci L'ancien, désolé d'avoir fait croire qu'il s'agit de vrais roulements à billes... Embarassed se sont des tubes alu et laiton qui sont enfilé les uns dans les autres...hé hé

j'ai fait un CAP mécanicien en 87 avec dessin technique très soutenu et les vues gauches/droites, dessus/dessous, mais le pire, c'était les cotations fonctionnelles qu'on nomment "le jeu de fonctionnement"...

bon j'y retourne

_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyLun 19 Déc 2011, 00:07

bonsoir à vous,

petites nouvelles...après quelques petites péripéthies, la suite du mécanisme:

tout d'abord la bielle, finie:

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 La_bie10

ensuite le mécanisme avec le réa,
j'ai doublé l'épaisseur de la protection, de 1 mm je l'ai fait passé à 2 mm,
j'y ai rajouté les vés (nom inconnu pour moi)à l'intérieur et autour du réa, ca empêche le cable de remorque et le cable du sonar de sortir du réa pendant les manoeuvres,
collage de petites cornières en styréne de 3 mm, destinées à maintenir la protection, tube en alu qui sera peint en noir...
collage du capot de protection sur le coté du monobras, en dessous il y a la transmission par chaîne, capot que l'on voit souvent retiré sur les photos...

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani19

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani20

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani21

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani22

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani23

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani24

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Macani25

voilà, pour le mécanime, le reste sera fait plus tard.

en attendant, je commence l'ébauche d'une tourelle de 100 mm, en MDF elle aussi. l'avantage de ce produit, ca se coupe trés bien au cutter, comme la carte plastique sauf qu'il faut 3 ou 4 passes jusqu'à 3 mm et 5 à 6 passes pour du 6 mm, ensuite, on le casse en le refermant sur la coupe,"trés important" car si on le casse dans l'autre sens, ca le déchire et on jette.

pour la 1ère tourelle, je préfère le plan du Maillé-Brézé au 1/100, voici les photos du début...toutes les pièces sont hors cotes de 1 mm, elle seront réduites sur le plateau de poncage...

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 01_tou10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 02_tou10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 03_aba10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 04_tou10

ensuite, fabrication du tourillon du canon:c'est pas mon fort...la scie à chantourné

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 05_tou10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 06_mon10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 07_tou10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 08_tou10

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 09_tou10

et enfin, trouvé chez L.M, une plaque de styrène de 500 x 500 en épaisseur de 3 mm.

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Plaque10

a plus



_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyLun 19 Déc 2011, 09:07

Déamt
Tout ceci est du bel ouvrage!!!Bonne suite santa

_________________
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 96713112
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyLun 19 Déc 2011, 10:57

Je suis très impressionné par la création et la qualité de ton travail<a href="http://www.sweetim.com/s.asp?im=gen&lpver=3&ref=11" target="_blank"><img src="http://content.sweetim.com/sim/cpie/emoticons/000204AE.gif" border="0" title="Click to get more." ></a>
Revenir en haut Aller en bas
polchar59
Matelot
Matelot
polchar59

Localisation : 59420 Mouvaux France
Navire préféré : ee la galissonnière, ae amiral charner

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyLun 19 Déc 2011, 15:50

pat, je te remercie d'abord pour les plans qui vont m'aider beaucoup.
mais surtout chapeau pour ton travail d'orfèvre. je ne sais pas si j'aurai la patience de modeler autant de petites pièces mais je vais faire un effort.....l'année prochaine !!
encore merci, bravo etEscorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Text11

_________________
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Insign11
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMar 20 Déc 2011, 15:35

Bonjour à vous,

merci Miel, mais je te garantis qu'il y a un gouffre entre l'orfévrerie et le bois, et puis rien n'empêche de recommencer et ne rien dire... Razz

merci Paul, bah! l'année prochaine n'est plus trop loin maintenant et puis ce n'est que du tracage, découpage, assemblage, poncage etc... Very Happy

merci L'ancien!

tourelle de 100, suite:

photo prise hier soir,bofff!je la met quand même,il s'agit du tambour du canon sur lequel va être collé le mantelet...

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0013

reste à supprimer les parties hachurées,

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0014

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0015

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0017

là,cette partie est amovible, pour l'instant,il faut encore travailler la mise en place du canon, le "vrai", parce que celui-là, il ne tire que des obus carrés Rolling Eyes

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0018

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0019

pourvu qu'un canard n'ai pas la mauvaise idée de passer par là!!!....je rigole

aller, faut que je vas.


_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMar 20 Déc 2011, 16:12

Démat
Bonne approche de pièce!
Bonne suite santa

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 I_logo11

_________________
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 96713112
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMar 20 Déc 2011, 18:17

re-bonsoir,

merci, l'idée m'est venue comme ca...je trouve que c'est plus facile.la 2ème tourelle sera faite différemment,sur celle-là, j'ai collé les morceaux découpés debout, cela a engendré des petits problèmes lors de la coupe et du poncage, avec les vibrations elle a cassé aux endroits du collage, le MDF est pratique mais il n'a pas beaucoup de résistance. pour l'autre tourelle, je prédécouperais et j'empilerais le MDF à plat, on verra bien...et puis ce n'est que 2 tourelles.

photo de celle qui est en cours,j'ai souligné les arêtes pour voir si elles sont dans les cotes, ca parait pas trop mal, à suivre...

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0020

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0021

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Dscn0022

_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
L'auteur de ce message est actuellement banni du forum - Voir le message
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMar 20 Déc 2011, 20:00

merci à vous,

pas de problème pour les photos, je les acceptes si tu me les donnent,par contre j'ai déjà raflé toutes les photos du site Maillé Brézé, et celle ci n'y est pas...!photos personnelles peut-être?

_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
L'auteur de ce message est actuellement banni du forum - Voir le message
Olivier BERENGER
Second Maître
Second Maître


Localisation : Marseille
Navire préféré : Marine Nationale années 80/90

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMar 20 Déc 2011, 20:28

Salut Pat, boulot magnifique! au 100e en plus! chapeau!

Si besoin, je dispose d'environ 200 photos en gros plans et très détaillées du Maillé Brézé à quai en été 2009.

Mais si elle diffère pas mal de la Galissonnière, certaines t'aideront peut-être.

Si elles t'intéressent, je partage volontiers. Envoie moi un message privé avec tes coordonnées et tes besoins, je ferai le tri et, je te transfère ou t'envoie un CD au vu de la taille.

A bientôt et bonne continuation.
Revenir en haut Aller en bas
polchar59
Matelot
Matelot
polchar59

Localisation : 59420 Mouvaux France
Navire préféré : ee la galissonnière, ae amiral charner

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMer 21 Déc 2011, 14:00

pour pat mais aussi pour tous ceux que le sujet intéresse :
les photos qui m'ont servi pour faire les plans tant bien que mal,
et les plans des couples (je crois que c'est le bon terme) approximatifs mais assez proches quand même.
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 00711
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 00911
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 01120
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 La_gal12Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 La_gal13Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 00120
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 00218
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 00316

_________________
Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Insign11
Revenir en haut Aller en bas
Gead
Quartier-maître de première classe
Quartier-maître de première classe
Gead

Localisation : Massy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMer 21 Déc 2011, 20:43

bonjour, si ça peut intéresser, j'ai pas mal de photos du d'estrées sur diapos datant de 1975, dont une partie en cale sèche. on peut également y voir le mécanisme du poisson déployé.

les plans détaillés des T47 sont également disponibles gratuitement sur le service historique de la défense, même si la galissonière est un peu différente : lien

j'ai hâte de voir le modèle du poisson d'ailleurs, c'est super bien parti Smile

_________________
"Un amiral est trop heureux lorsqu'il peut mourir sous le pavillon de son vaisseau."
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMer 21 Déc 2011, 23:10

bonsoir à tous,

merci paul,
merci Gead,

j'ai déjà les plans du T47 Duperré prévus pour l'escorteur Tartu, ils sont issus du SHD justement et sont déjà dévelloppés.

pour le mécanisme déployé, ca sera sans doute intérressant, je reviendrai sur le poisson quand les deux tourelles seront finies...et avant le télémètre Very Happy




_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
Gead
Quartier-maître de première classe
Quartier-maître de première classe
Gead

Localisation : Massy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyMer 21 Déc 2011, 23:45

voici la photo datant d'avril 1976

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Mecanisme

--> lien direct en grand format

_________________
"Un amiral est trop heureux lorsqu'il peut mourir sous le pavillon de son vaisseau."
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyJeu 22 Déc 2011, 10:55

ah quand même!!,ca c'est de la photo...

trés interressant, ca va servir pour fignoler.

par contre, au vu d'autres photos prises de trés loin,je pensais que c'était une chaine qui faisait tourner le réa pour donner du mou au sonar??? finalement non! il y a bien une petite chaine, courte, mais elle doit servir au positionnement de l'ensemble pour le déployement et la mise en garage du mécanisme.

sinon quelle utilité peut avoir le petit vérin à droite ? peut-être relier à la bielle,vérin de sécurité??

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Mecani10 Shocked

_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
Gead
Quartier-maître de première classe
Quartier-maître de première classe
Gead

Localisation : Massy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyJeu 22 Déc 2011, 13:47

effectivement se sont des vérins (ou des bras fixes ?) qui actionnent la petite chaîne en bout de bras, mais au vue de la faible course de cette chaîne, elle sert à maintenir le réa à l'horizontal pendant la manœuvre. la poulie du réa doit être libre, et c'est uniquement le treuil qui donne du mou ou en récupère.

enfin je dis ça à vue de nez scratch je n'ai jamais vu ce mécanisme fonctionner.

sinon pour le petit vérin, d'après une autre photo il est relié sous la bâche... que cache cette bâche ? bonne question, elle n'est peut-être pas là pour rien Laughing


edit : il semble que l'aconit (celui de 1965) utilisait un mécanisme équivalent, il y a un plan détaillé sur le SHD (image C039 exactement) Wink

_________________
"Un amiral est trop heureux lorsqu'il peut mourir sous le pavillon de son vaisseau."
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyJeu 22 Déc 2011, 14:55

En plus du montage on a une belle étude sur cet escorteur<a href="http://www.sweetim.com/s.asp?im=gen&lpver=3&ref=11" target="_blank"><img src="http://content.sweetim.com/sim/cpie/emoticons/000203FA.gif" border="0" title="Click to get more." ></a>
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat

Localisation : Maizières les Metz

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Empty
MessageSujet: Re: Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)   Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 EmptyJeu 22 Déc 2011, 14:59

merci Gead,

je n'aurais pas pensé à l'Aconit en ce qui concerne le mécanisme de mise à l'eau...pour le petit vérin, la bâche est là pour protéger l'accouplement je pense, tout le système a l'air d'être en maintenance, de l'antirouille recouvre par endroit les corps de vérin et autres, et les tiges de vérins sont recouvert de papier "gras" pour les protèger de l'oxydation. en tout cas, si les systèmes embarqués des sonars sont différents et évoluent dans le temps, les groupes hydrauliques doivent certainement être identiques sur bon nombres de navires rééquipés lors de refontes...pour les nouveaux navires, je ne sais pas.

bon après tout ce n'est pas important de savoir à quoi ca sert...merci pour les infos, j'ai téléchargé l'image du SHD

merci Pascal Very Happy

_________________
amicalement, Pat.  Very Happy

Escorteur d'escadre "La Galissonnière"  plan MRB 1/100è (le chantier a réouvert ses portes) - Page 2 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas

Escorteur d'escadre "La Galissonnière" plan MRB 1/100è (le chantier a réouvert ses portes)
Revenir en haut
Page 2 sur 31Aller à la page : Précédent  1, 2, 3 ... 16 ... 31  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
