Forum pour tous les passionnés de modélisme naval |
| | l'effet des canons, le recul et le fonctionnement | |
| |
Auteur | Message |
---|
L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | |  | | Yuth Crabe Tambour


Localisation : Paris ou Arcachon Navire préféré : Marine Nationale
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 11:52 | |
| j'ajouterai que sur les pièces modernes d'artillerie navale, les canons après chaque série de tir sont refroidis (et nettoyés) par de l'eau.
je vous trouverai un lien sur youtube ou on voit une tourelle oto-melara de 127 sur un navire nippon (le Kongo je crois) | |
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | AD'HOC Bagnard Banni
Localisation : un petit bled au fin fond de l'Hérault Navire préféré : Le Soleil Royal, et un tas d'autres
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 11:55 | |
| Bien le bonjour Christian, Les 2 mon Capitaine! Sans blague.Les canons modernes (disons "contemporains") à cadence de tir élevée peuvent parfaitement s'ouvrir comme une banane que l'on pèle, sans compter les piqués de cartouches, d'où la nécéssiter de sélectionner le nombre d'obus tirés par rafale.Cela suffit à refroidir la bouche (un certain temps)... A+Amicalement _________________ "Je sortirai du camp,mais quel que soit mon sort, j'aurai montré, du moins, comme un vieillard en sort!"
Adolphe Dumas. Le Camp des Croisés
"Dans la Marine on ne fait pas grand chose, mais on le fait de bonne heure!"
Le Marin Shadok
Précurseur préhistorique de l'ACMSJF (Association des Commenceurs de Maquettes Sans Jamais les Finir)
| |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 12:29 | |
| Bonjour au forum,
Bonjour Bromure,
Merci encore pour cet exposé clair et complet - jusqu'ici mon intérêt ne s'était porté que sur l'artillerie marine du temps de la marine classique - voilà qui va compléter mon "instruction"
Harold |
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 12:32 | |
| - Yuth a écrit:
- j'ajouterai que sur les pièces modernes d'artillerie navale, les canons après chaque série de tir sont refroidis (et nettoyés) par de l'eau.
je vous trouverai un lien sur youtube ou on voit une tourelle oto-melara de 127 sur un navire nippon (le Kongo je crois) Tout à fait, mon Amiral et je crois que cela se faisait déjà sur les navires d'au moins la WW II. - AD'HOC a écrit:
- Bien le bonjour Christian,
Les 2 mon Capitaine! Sans blague. Les canons modernes (disons "contemporains") à cadence de tir élevée peuvent parfaitement s'ouvrir comme une banane que l'on pèle, sans compter les piqués de cartouches, d'où la nécéssiter de sélectionner le nombre d'obus tirés par rafale. Cela suffit à refroidir la bouche (un certain temps)... A+ Amicalement Sans oublier ces canons longs à très grande portée, inspirés de "La Gross Bertha" dont l'usure du tube (de l'intérieur du fût) était telle qu'on tirait des obus numérotés avec ceinture de métal mou croissante en diamètre jusqu'à ce que le tube soit bon à changer ! Il y a ce type de canon, un 280 mm de marine sur voie ferrée, au musée du Cap " ...- nez" dans le Pas de Calais - me souviens plus de la couleur du cap ? qui est, d'ailleurs, "une pièce rapportée" qui aurait été capable de tirer à près de 100 KM de distance !!! | |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 12:38 | |
| Hello,
C'est le cap gris-nez
|
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 14:14 | |
| Merci Harold et Michel ! C'est ça ! Ma compagne perchée sur la plate-forme (photo un peu sombre)  et votre serviteur :  Vous avez la vue de ce 280 mm à très grande portée. Ce musée est entourée d'un véritable entrepôt de feraillage composée de multiples pièces récoltées sur la Mur de l'Atlantique dont certaines mériteraient d'être classées et entretenues. J'y ai trouvé un tank anglais d'un modèle mystérieux qui a provoqué un véritable quizz sur un forum de spécialistes du "Mur".  | |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 14:54 | |
| merci pour ces photos Christian, en effet tu as raison cela mériterait amplement d’être entretenu, quand à la tourelle du char elle me fait penser à celle d'un char russe KV I |
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 15:12 | |
| J'avais pensé à un T 26 soviétique ; trop petit pour être un KV 1 ! En final, on a identifié un char "cruiser" A 9 britannique d'avant guerre ancêtre du A 13 et du Crusader mais ça coinçait sur le train de roulement ; jamais trouvé en définitive !!! | |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 16:47 | |
| Pour revenir au sujet que je trouve très intéressant, je ne savais pas qu'il y avait une dérive lors d'un tir d'obus, est ce que tu pourrais nous expliquer le fonctionnement d'un obus à mitraille? |
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 17:20 | |
| - pascal 94 a écrit:
- Pour revenir au sujet que je trouve très intéressant, je ne savais pas qu'il y avait une dérive lors d'un tir d'obus, est ce que tu pourrais nous expliquer le fonctionnement d'un obus à mitraille?
Je me permets : Un obus qui passe "en force" dans un canon rayé se voit imprimer une rotation sur lui-même qui accroit la vitesse de l'obus à la sortie du tube, la portée (important pour un tir horizontal) et la capacité à pénétrer un blindage ; de par sa rotation sur lui-même, il pénètre l'air comme une hélice et c'est cela qui le fait dériver comme un avion à hélice qui aurait un moteur trop puissant (va voir sur le Sopwith Camel ; c'est explicite). Pour l'obus à mitraille, c'est quasiment une boîte de conserve ouverte avec plein de balles ou d'autres objets qui sont projetés dans un rayon limité mais couvrent un espace plus important à la sortie d'où l'emploi à bout portant contre de l'infanterie. Ne pas confondre avec les shrapnells où il y a un explosif et une fusée à retardement dans le projectile de façon à disperser les éclats à une distance déterminée, très employé dans le tir anti-aérien. En ce qui concerne, les obus emportant d'autres obus plus petits, je laisse cela à un IJNiste qui te parlera des 457 mm du Yamato pleins d'obus AA de 25 mm. Mais ceci est une autre histoire ... | |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 17:24 | |
| Merci Christian c'est justement le dispositif des schnapnells qui m'intéresse |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 20:21 | |
| Bien le bonjour je vois que mon sujet vous interpelle et cela me fais plaisir
pour les maths il faudra bien les abordés un jour ou l'autre, l artillerie étant une "arme scientifique" comme disait je crois Napoléon et Polytechnique à été un creuset d'officiers qui on fait progresser avec les écoles de tir, la technique
je vous dévoile quelques infos on parlera après l'historique du plus gros mis en service du fonctionnement d'un frein de tir l'anatomie d'un obus et des effets de la construction des canons des culasses des frein de bouches des problèmes du tir du tir de navire à navire et du système gribeauval
si vous voyez d'autre choses
concernant l'écouvillonage des armes chargée par la bouche on passer souvent un coup d'écouvillon composé de chiffons relativement humide mais pas trop, il faut éteindre les résidus mais pas noyer la charge suivante Les poudres modernes font très peut de résidus mais dans le cas de douilles combustibles le taux de crasses augmentes en effet les douilles combustibles sont fabriquées a partir de bois en copeaux agglomérés le système le plus courant est le balayage du tube par de l'air comprimé avant l'ouverture de la culasse la fumée est éjecte par la bouche avec les crasses de tir et cela participe au refroidissement (effet de cheminé) en chassant l'air chaud du tube
_________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 08 Juil 2011, 20:47 | |
| Comme Michel je te lis avec une attention de moine |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Mer 13 Juil 2011, 21:50 | |
| Une petite suite un peut courte mais mon épouse à l'hopital monopolise mon temps même si c'est tout à fait bénin, je vous promet du plus consistant Courage ils y en a qui dorment L’ACIER ET LA FERMETURE PAR CULASSE La Prusse voit immédiatement ce qu’implique le canon rayé, sa métallurgie est en pointe, aussi ajoute-t elle aux cahiers des charges de ses nouvelle pièces, en plus de la culasse et des tubes en acier, les rayures La maison KRUPP (qui sera toujours à la pointe de fabrication de l’artillerie) fabrique des lingots d’acier homogène pour y forer des bouches à feu. La culasse ressemble à celle de Cavalli ; et ses avantage sont multiples : on n’est plus obligé de passer devant la pièce pour la recharger, on utilise des projectiles avec une ceinture de plomb ce qui supprime le vent du projectile, ce qui à pour effets d’éviter les fuites de gaz vers l’avant et améliore le guidage du projectile dans le tube Mais la France en 1870 dispose de deux pièces rayées à chargement par la bouche, le canon de 4 et l’obusier de 12, ce conflit ou l’artillerie française sera déficiente plus pour son utilisation tactique médiocre que par ses qualités En 1873 est réalisé en France un canon en bronze avec une âme en acier rayée d’un grand nombre de petites rayures peut profondes sa V0 est de 400m/s et surtout sa portée de 5800 m ; Il est monté sur un solide affut en fer mais toujours rigide la pièce et l’affut absorbe toute la puissance du recul Par contre le reste évolue avec Treille de Beaulieu, DeBange et Lahittolle et la culasse devient de plus en plus fiable on utilise plusieurs systèmes on adopte une pièce qui tir un projectile de 11kg a 7 000 m [img]  [/img] Exemple de culasse (NORDENFELD) Les progrès sont importants et il est décidé la mise au point d’un système avec des solutions de l’on croit à long terme Artillerie de campagne 90 modèle 1877 6500m Artillerie de montagne 80 modèle 1877 4000m Artillerie de siège et de place 120 long modèle 1878 8000m 155 long modèle 1877 9000m 155 court modèle 1881 9000m 220 mortier modèle 1880 5500m 270 mortier modèle 1885 5500m Artillerie de cote 240 long modèle 1884 11000m 270 mortier modèle 1889 7000m Si ce système est bien conçu, et puissant de très bonnes qualités, le fait d’être sur affut rigide qu’il faut remettre en batterie à chaque coup fait baisser la cadence de tir à 2 coups minute Que dire de cette période Une succession de progrès du à l’adoption des rayures et des progrès de l’industrie lourde On commence à fabriquer des tubes en acier et le frettage fait son apparition (on verra ce procédé plus loin) Sa mobilité n’évolue pas et il est toujours difficile de déplacer des pièces sur le champ de bataille par contre les vitesse initiales augmente (500m/s environ) et la portée atteint 8000m, la vie des tubes passe de 1000 à 10000 coups, nous sommes loin des100 coups environs des premières pièces. La chimie aussi évolue et une nouvelle poudre apparait : la poudre B qui brule sans fumée, sans résidus, homogène, très inflammable et plus puissante que la poudre noire. En plus elle permet de tirer sans être détecté contrairement à la poudre noire qui fume beaucoup La poudre noire dégage 633 calorie par kg, une calorie développe un travail de 426 kg/m 1 kg de poudre noire va développer 633x426 =269 650 kg/m en potentiel maximum de charge. La poudre B fournie presque le double Concernant les résidus de tir, pour la poudre noire, 45% de son poids se transforme en produits gazeux et 2/3 en crasses Ainsi la poudre noire fournie 280 l de gaz à la t° de 0° avec une pression atmosphérique de 760 mm de Hg (mercure), la poudre B en donne 850 l on voit tout de suite que pour un même poids le rendement n’est pas le même UN PEUT DE PHYSIQUE 1 kg m : c’est le travail accompli pour déplacer 1 kg sur 1 m, soit 9.81 Nm en système SI on utilisera 10 Nm L’unité de mesure de l’énergie dépensée est le Joule La puissance est le rapport du travail au temps Ex je déplace 5 kg sur 10 m en 20 seconde il faut un travail de 30 N, ça donne 30 n x 10 m = 300 joules 300joules / 20 s = 15 watt Imaginez pour un obus de 2 tonnes à 400 m/s Un autre indice pour le refroidissement Sa surface au contacte de l’air _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|  | | Invité Invité

 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Mer 13 Juil 2011, 22:04 | |
| Bien le bonsoir, toujours aussi intéressant ton cours sur l'effet des canons |
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Mer 13 Juil 2011, 22:07 | |
| Je vous prévient : Déjà, il est grossier mais si il se met à nous raconter des histoires porno de trigonométrie, je quitte la salle immédiatement ! Je ne veux pas entendre plus d'insanités sur ce sujet !!! | |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Jeu 14 Juil 2011, 00:50 | |
| chers amis ne confondez pas bouche à feu et bouche en feu, je vous prie _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Jeu 28 Juil 2011, 23:51 | |
| Bien le bonjour je suis de retour pour la suite, excusez mon absence, mais manque de temps et je ne pouvais que survoler mon forum préféré LA DERNIERE ETAPE QUI MËME A L’AGE ADULTE Même si l’artillerie moderne est née, il lui manque encore quelque chose pour devenir adulte. A chaque tir les pièces font des sauts de cabris si les affuts sont légers pour que le matériel soit mobile ou alors nous avons affaire à des pièces de fort calibre très lourdes qui ne se déplace pas. On a gagné du temps avec la culasse pour recharger, mais le fait de remettre la pièce en batterie en fait perdre, la poudre sans fumé l’ennemi se cache lui aussi et il faut battre de larges portions de terrain en profondeur. La rapidité du feu devient évidente et s’impose face à un ennemi qu’on aperçoit de cours instants Il faut trouver une solution pour que le recul soit absorbé, et que l’affut ne bouge pas sur ses ancrages A partir de 1890, plusieurs tentatives sont faites, une des plus intéressante, 1891 c’est celle de l’allemand Haussener qui ne parvient pas à maitriser le recul. Le général Mathieu, directeur de l’artillerie qui à connaissance des essais entrepris ordonne au commandant Deport et au capitaine Saint-Claire Deville de trouver une solution. Les premiers essais fait avec un matériel de 90 mm sont satisfaisants mais le poids pose un problème, Pourtant l’augmentation importante de la cadence de tir qui augmente la puissance de feu est la, on accepte donc une réduction de calibre pour avoir une bonne mobilité et en 1894 c’est notre 75 le fameux 75 ,riche en perfectionnements : récupérateur frein de tir culasse nordenfeld, hausse indépendante, un essieu particulièrement bien conçu, un bouclier pour protéger les servant , un collimateur et un goniomètre pour le pointage, une munition encartouchée Quelques retouches sur le frein de tir et en 1896 le prototype est une réussite La fabrication sera un secret d’état, les différents éléments sont fabriqués un peut partout avec des tolérances stricts. L’assemblage se fait à Puteaux dans des ateliers particulièrement bien gardé et on pense standardisation, les pièces sont interchangeables d’un 75 à l’autre. Les trois éléments principaux que l’on retrouve encore de nos jours sur les liens élastiques Le frein de tir qui absorbe le recul Le récupérateur qui remet la bouche à feu en batterie Et le modérateur aussi appelé amortisseur On verra plus loin le fonctionnement en détail du frein de tir, Les allemands modifierons leurs 77 en affut rigide pour les équipé de frein de tir mais ces pièces ne seront jamais l’équivalent du 75 français ; Ils décident aussi de se doter d’une artillerie lourde de courte portée et d’une artillerie lourde longue de campagne [img]  [/img] Obusier allemand de 38 cm (1916) poids 20,700 t img062 On voit aussi apparaitre l’ALVF (Artillerie Lourde sur Voies Ferrées) avec des calibres comme du 240, 270, 340, 370, et même 520 fabriqué par Schneider. A titre d’info, Un 305 pèse environs 182 t avec une bouche à feu de 55 t. [img]  [/img] [img]  [/img] Ce sont quelques exemples, ne pas oublier que seul la voie ferrée permet de déplacer facilement de telles charges, aussi que les canons sont parfois si longs qu’il faut les soutenir pour qu’il ne flambe pas sous le poids [img]  [/img] [img]  [/img] On voit aussi l’ancêtre de l’artillerie sur chenille avec un 194 St Chamond [img]  [/img] [img]  [/img] Arrive 1914, la première guerre moderne que l’on fera avec une artillerie moderne mais avec des concepts dépassés. Ce sera l’artillerie des superlatifs, avec des tirs effectués à 120 km avec la grosse bertha, des journée et des nuits de bombardement d’artillerie en préparation d’offensive et la création de l’artillerie contre avions, et même si elle est au top de sa forme et n’évoluera pas vraiment dans la technique, on améliore ou modifie mais on ne crée pas vraiment du nouveau et l’aviation commence à faire de l’ombre Krupp sera avec Schneider à mon avis les deux grands de l’artillerie au niveau de la fabrication et de la recherche, un exemple sur la Gross Bertha, les ingénieurs avaient calculé la dilatation entre chaque coup tiré et l’augmentation du calibre, les obus étaient numérotés et augmenté de calibre le tube n’avait une durée de vie de 60 coups puis était changé et l’on repartait avec le calibre initial avec 60 nouveaux obus numérotés Faire des tir à 120 km ça a un prix Dans la marine, le problème de la stabilité de la plate forme de tir sera grandement résolut avec le frein de tir, les canons sans frein de tir fatigue beaucoup les bateaux et on limite les calibres et même avec, on aura des problèmes comme de tube de chaudière qui se dessertissent pendant une campagne de tir , des tôles qui prennent du jeux ou des rivet qui sautent Par contre avec le frein de tir l’artillerie évolue et l’organisation verra des similitudes au matériel de forteresse en tourelle. Pour rappel, les cuirassés lenticulaires russes ont été fabriqués de cette façon pour des raisons de stabilité L’évolution entre les deux guerres consistera pour beaucoup à l’amélioration des conduites de tir pour augmenter la probalité de coups au but dans les premières minutes de l’engagement D’abord optique avec des télémètres de plus en plus performants, puis des radars Mais la 2 guerre mondiale verra la plus gros le plus délirant des canons mais aussi le plus inutile et verra aussi la fin des gros cuirassés les calibres reviendrons dans des mesures plus modestes car l’avion puis le missile remplacerons avantagèrent les lourds obus .Ils sont plus précis et surtout portent plus loin, toujours plus loin, On parlera du V3 et du canon de SADDAM qui en théorie peut toucher n’importe qu’elle point du globe [img]  [/img] La prochaine fois nous parlerons DU PLUS GROS JAMAIS CONSTRUIT UTILISE EN OPERATION DORA Mais ça c’est pour la prochaine fois _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|  | | pat Aspirant


Localisation : Maizières les Metz
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 29 Juil 2011, 10:49 | |
| Merci Bromure,de plus en plus instructif et intéressant | |
|  | | Yuth Crabe Tambour


Localisation : Paris ou Arcachon Navire préféré : Marine Nationale
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Ven 29 Juil 2011, 15:53 | |
| toujours aussi plaisant à lire :) | |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Sam 30 Juil 2011, 02:03 | |

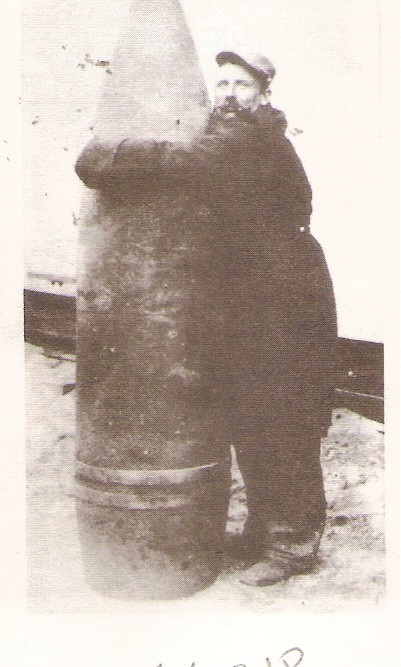

| Bien le bonjour, je vois que vous aimez alors on continu LE CASSEUR DE FORTIFICATION Informations Techniques Nom officiel: 80 cm Kanone (E) Shwerer Gustav (gustave lourd). Surnom: Gustav-Gerät (appareil de Gustav); sondergerät (appareil spécial); Dora (contraction de "tonnerre et Doria"); Do-Gerät; D-Gerät. Calibre: 800 mm Longueur du tube: 32,5 m Portée: 48Km . Poids total:1345 T. Poids obus:7.5 T. Charge de poudre max 10 584 livres [img]  [/img] La plus grande arme à feu jamais construite est sans conteste le 80cm Kanone (E) construit dans les ateliers Krupp pour le III Reich. Un monstre de 1345 tonnes avec un tube d'un calibre de 80 cm et d'une longueur de 32,5m pouvant tirer des projectiles jusqu'à 48 Km. Une telle arme avait une longueur de 43m pour une largeur de 7m et une hauteur de 12m (canon en position de chargement à l'horizontale). Le poids et les dimensions hors normes ont obligé les ingénieurs à asseoir l'arme sur 4 chariots ferroviaires de 10 essieux chacun circulant sur 2 voies de chemin de fer parallèles avec un espacement axial de 4m [img]  [/img] Contrairement aux canons ferroviaires de gros calibre le K (E) ne pouvait pas être monté sur un pont tournant pour effectuer le pointage de l'arme. Pour se faire, les voies de support formaient un arc de cercle et le canon était avancé ou reculé pour régler l'axe de tir. Ce qui explique que pourquoi 1420 hommes de l’artillerie et du génie sous les ordres d’un général, étaient affectés au service de pièce [img]  [/img] Son transport par voies ferrées, obligé son démontage complet en plusieurs fardeaux, en cinq trains Ensuite il fallait construire deux voies parallèles suivant des normes particulières, capable de supporter l’engin mais aussi son recul mais aussi en arc de cercle pour son pointage L’étape suivante consiste assembler la bête, pour cela il faut 2 portiques de levage avec une capacité de 210t chacun. On imagine que cela prend un certain temps et demande beaucoup de moyens. Et si un seul a été construit, 3 sont commandés à l’origine [img]  [/img] [img]  [/img] Dora est livré en 1941, trop tard, son utilisation étant la destruction d’ouvrage défense type ligne Maginot et plus rien ne justifié son action en Europe Dans le cadre « BARBAROSSA », on l’utilisera contre Sébastopol Après cinq semaines de montages, DORA fait entendre sa voix le 6 juin 1942. Il tir 9 obus réduisant en cendre sa cible, le fort la Blanche Falaise réputé invulnérable et ses entrepôts sous marins. Le 17 juin, 5 obus sont tirés contre le Fort Maxime Gorki et le 1 juillet la ville se rend En 13 jours 48 obus seront tirés avec un maximum de 14 coup par jour  Il ne sera plus jamais utilisé en opération Le deuxième canon commandé aux ateliers Krupp a été terminé, mais aucun équipage ne lui a été affecté et seul les tirs de recettes seront effectués [img][url=[url=https://servimg.com/view/15727430/65]  ADOLPH HITLER visitant DORA Une demande de faire plus gros et tirant plus loin est faite par Hitler, le troisième commandé sera partiellement modifié pour répondre à cet appel mais jamais fini car la priorité est maintenant les V1 et V2 Il est aussi envisagé de le doté d’obus à charge additionnelle (fusée de propulsion) d’une portée de 160 km. Un autre projet est à l’étude, aussi fou. Un tube qui équipé de sa culasse pèse 290 t, et autopropulsé sur chenilles En cour de construction, un canon à chambres multiples dans le nord de la France pour bombarder l’Angleterre SADDAM HUSSEIN reprendra le concept bien plus tard La guerre se termine et pour en éviter la prise, les 2 canons seront éparpillés et partiellement détruits. Les forces américaines en rassembleront un, l’autre a disparu dans l’ex Union soviétique. Que dire pour conclure, efficace mais pas d’une grande utilité, seule le DORA aura une brève carrière opérationnelle. Ils ont étés construits dans un but précis mais arrivé trop tard et puis en contournant la ligne Maginot son utilité reste à démontrer s’il était arrivée à temps, cela reste pourtant une sacré réussite technologique au vu des moyens de l’époque, mais je pense aussi lourd en maintenance et en définitif un gouffre financier La prochaine fois on fera un peut de trigonomètrie _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Jeu 11 Aoû 2011, 10:59 | |
| C'est les vacances, alors un peut de maths avant la rentrée POUR CHANGER, DE LA TRIGONOMETRIE Malheureusement , on ne peut pas parler de tir d’artillerie, surtout à longue distance sans faire un peut de math On va en avoir besoin plus tard et vous verrez c’est marrant ça peut être utile et que certaines idée reçus sont fausses Il existe plusieurs système pour donner un écart angulaire, le plus connu est le degré minute seconde, il en existe surtout un qui va simplifier les calculs c’est le millième Je vous entends déjà : qu’est-ce que cette bestiole ? C’est utilisé par les géomètres et les militaires, et c’est surtout l’angle sous lequel on voit 1 mètre à 1000 mètres. ( 1 km) [img]  [/img] C’est facile non ? Ainsi les 360° d’une boussole vont se transformer en 6400 millièmes ce qui fait l’angle droit à 1600 millième et l’angle plat à 3200 millième Soit 1° = 17,77 millième La petite formule à connaitre FRONT = MILLIEME x DISTANCE On utilise pour le front le mètre, pour l’angle le millième et pour la distance le km comme unité de mesure, j’ai mis en metre la distance pour bien montrer le rapport 1 pour 1000 Après c’est facile Millième = front / distance Distance = front / millième [img]  [/img] Mise en application Il faut déjà avoir de quoi mesurer un angle en millième les jumelles militaires le font A quelle distance est la route ? Le poteau télégraphique qui borde la route fait 6m (c’est une norme) Je le vois sous un angle de 3 millième la route est à 2 000m Je le vois sous un angle de 9 millième la route est à 500 m Je le vois sous un angle de 6 millième la route est à 1000 m Quelques trucs Un poteau au bord de la route fait 6 m Un étage d’immeuble fait 3 m en hauteur Je peux aussi calculer la hauteur d’un viaduc D’après la carte, je suis à 1,750 km du viaduc et je le voie sous un angle de 12 millièmes Sa hauteur sera de 1.750 km x 12 millièmes = 21 mètres Maintenant qu’on est des balaises du millième, on va voir le télémètre optique à coïncidence Tient c’est bizard des télémètres il y en plusieurs sur nos navire de guerre de la WWII des grands et des plus petits D’abord qu’est-ce que c’est ? C’est un appareil optique qui va permettre de calculer des distances d’une manière précise. A coincidence, la superposition parfaite de 2 images identiques va nous permettre de connaitre la distance [img]  [/img] Télémètre en parfaite coïncidence la lettre A apparait en une seul image à l’opérateur [img]  [/img] En faisant pivoter sur son axe le miroir mobile, on va faire coïncider les deux lettres A ce moment on a la distance, comment ? La base du télémètre correspond au front de notre formule d’origine, il s’agit d’un triangle rectangle nous avons sur la base un angle droit fixe de 1600 millièmes, le miroir mobile va nous donner un deuxième angle le troisième angle est complémentaire du second pour obtenir 1600 millièmes ainsi si le second fait 1200 millièmes le troisième fera 400 millièmes Nous avons toutes la donnée pour appliquer la formule d’origine pour avoir la distance Dans la réalité c’est beaucoup plus simple, en faisant pivoter le miroir mobile, le tambour de hausse qui lui est mécaniquement solidaire tourne en même temps et la distance s’affiche directement Alors pourquoi des télémètre avec des bases de grandeurs différente ? Simplement un grand telémètre sera très pour la longues et très longue portée mais incapable d’une bonne mesure plus court et un petit télémètre sera efficace à courte portée et plus la portée augmente plus le risque d’erreur augmente. Allez on arrête la pour aujourd’hui pour se détendre après cette prise de tête je vous joint le refrain de l’artilleur de Metz, pour les couplets, comme il y a des petits sabots qui nous lisent, ce n’est pas possible Refrain : Artilleurs, mes chers frères, A ta santé, buvons un verre, Et répétons ce gai refrain : Vivent les artilleurs, Les femmes et le bon vin. et pour les maths malheureusement il y en aura encore beaucoup _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
|  | | L'auteur de ce message est actuellement banni du forum - Voir le message | Christian Le Normand Lieutenant de Vaisseau

Localisation : Hérouville-Calvados-Normandie-France-Europe
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Jeu 11 Aoû 2011, 11:14 | |
| - BROMURE a écrit:
pour se détendre après cette prise de tête je vous joint le refrain de l’artilleur de Metz, pour les couplets, comme il y a des petits sabots qui nous lisent, ce n’est pas possible
Refrain : Artilleurs, mes chers frères, A ta santé, buvons un verre, Et répétons ce gai refrain : Vivent les artilleurs, Les femmes et le bon vin.
et pour les maths malheureusement il y en aura encore beaucoup J'avais bien dit que ça finirait par des trucs "cochons" ! L'Artilleur de Metz, chanson rituelle apprise par les arrivants en Maths sup' après le bizutage commence par : "Quand l'artilleur de Metz arrive en garnison, toutes les femmes de Metz se mettent une doigt dans "censuré" !" une version édulcorée finit le couplet ainsi : "sont sur leur balcon" | |
|  | | BROMURE Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128 Navire préféré : Automoteur Freycinet des Forges de Strasbourg
 | Sujet: Re: l'effet des canons, le recul et le fonctionnement Jeu 11 Aoû 2011, 11:35 | |
| je me rend compte qu'il y a des connaisseurs, les traditions ne se perdent pas
j'ai quelque part d'autre chanson dites "de corps de garde" mais ce n'est pas pour les "petits sabots"
ça me rappel quelques ST ELOI dignement fétées _________________ /> LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE ) DANS LE TABLEAU ARRIERE C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN ( 75 mm )
| |
