Richelieu Trumpeter 1950-52 au 350em +kit de l'Arsenal "pazapa"

sangha a écrit:

....combien de pièces sur le Trumpeter?

bonsoir a tous

Sangha ,pour le nombre de pièce je n'en sais fichtre rien mais si l'ancien dis 326 c'est que ça dois être ça !

sinon ça y est!! j'ai finit les modifs des hublots un poil rébarbatif !pour vraiment en finir avec la coque ,sur la poupe ,j'ai repris l'écubier et collé le gouvernail



et sur la proue les trois écubiers sont eux aussi retravaillés et le j'ai fait un faux brion en carte plastique ,en m'aidant du plan de l'AAM


je vais pouvoir passer a autre chose ,et notamment les encorbellements des 40 et 20mm
a plus
Nicolas (la veille)

bonjour nico
a quoi sert le "brion" que tu as rajouté sur le sous la proue sur le navire?
excuses c est une question de marin d eau douce!!!!!!!!
amitiés
stef

salut steph
Le faux brion est le point d'ancrage bas des chaînes des paravanes qui servent au dragage des mines flottantes. voili voili et 't'inquiete je suis autant marin que toi
Nicolas (la veille)

merci nico je me coucherais moins bete ce soir !!
et a+ pour suivre ton montage!
amitiés
stef

Salut

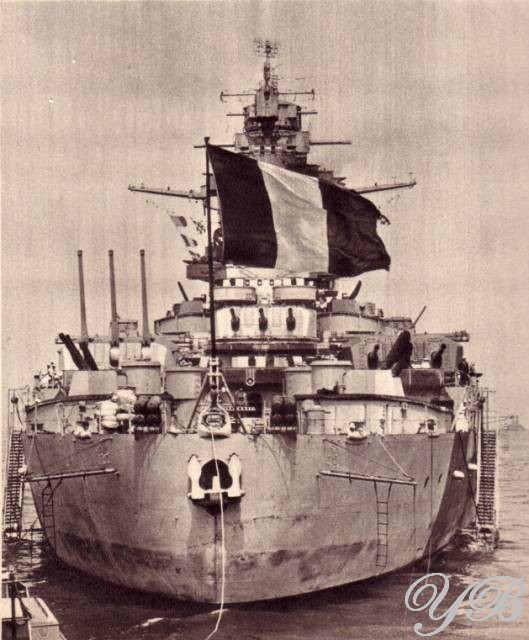

Une photo de l'arrière
Cela viens du livre remis au personnel du bâtiment j'avais mon père dessus



bon courage pour la suite

merci pour la photo redoutable !en plus elle me permet de modifié l'écubier ,que j'avais affublé d'un rond ,alors qu'apparemment il n'y avais pas de rond en surépaisseur
merci
Nicolas (la veille)

une superbe photo !

je dirais meme surprenante!!
a+
stef

je pense plutot pour l'écubier que le rond existe mais qu'une plaque métallique est glissé entre la coque et l'ancre pour le fermer voir bas de la photo

le rebord rond sert de pièce d'usure pour le frottement de la chaine et pas de décoration

bonjour nico

as tu retravaillé sur ton richelieu ?
amicalement
stef

Salut steph

non! il n'a pas bougé d'un poil!pas de temps a moi en ce moment !et ce n'est pas prêt de s'arranger je n'ai même pas eu le temps de t'envoyer ton colis!!
a plus
Nico
au faite pour le temps ,je pense que je vais fouiller pour en trouver

c est toujours comme cela ,
bon courage pour trouver du temps afin de nous regaler de ton montage!
amicalement
stef

bon ben ca y est je suis converti ^^

Richelieu en commande... le mois prochain, je me prends le kit de l'arsenal...
(si t'as 2secondes pour nous le présenter d'ailleurs )

Yuth a écrit:

bon ben ca y est je suis converti ^^

Richelieu en commande... le mois prochain, je me prends le kit de l'arsenal...
(si t'as 2secondes pour nous le présenter d'ailleurs )

super!!
pour la présentation j'avais fais ça http://naval.forumactif.fr/t6151p40-richelieu-1950-52-trumpeter-au-350em-kit-de-l-arsenal-pazapa en milieu de page c'est pas assez??
a plus
Nicolas(la veille)

autant pour moi mon cher !

j'avais zappé !

tu as une idée sur la façon de fixer les canons ?

Yuth a écrit:

autant pour moi mon cher !

j'avais zappé !

tu as une idée sur la façon de fixer les canons ?

"ceusses" de 380???
N

LA VEILLE a écrit:

Yuth a écrit:

autant pour moi mon cher !

j'avais zappé !

tu as une idée sur la façon de fixer les canons ?

"ceusses" de 380???
N

ouaip

j'en ai vu certains de chez Aber avec une sorte de pas de vis, ceux la ont l'air plus "creux"
et pour les "blast bags" ca va pas etre facile aussi...

pour le coup c'est un peut "demerdzijich" mais je vais trés certainement faire des blast bags maison qui seront moulé en résine ,et qui vont avoir une réservation pour les tubes!il y en auras peut être encore pour toi!
a plus
Nicolas (la veille)

youpi alors !

bonsoir a tous !

comme je représente mon "Rich" dans les années 50 ,une grande partie des pièces de 20mm ont été débarqués ,donc il ma fallut reboucher les trous prévus dans le "cimetière" et les baignoires latéral,par contre sur ces dernières des plots présent font que les baignoire ce placent comme ceci



c'est a dire avec un décalage avec la coque ,alors ,qu'apparemment elles viennent a l'aplomb de la coque comme ceci (les pièces sont présentée a blanc ,d'où un petit décalage )



le travail de rebouchage des pièces de 200 a été lui aussi réalisé sur la "ligne maginot"





les trous présents sur touts les emplacements sont pour les coffres a munitions qui apparemment n'ont pas été débarqués (rangements supplémentaires ??)

je vais pouvoir commencer a monter dans les étages

a trés bientôt

Nicolas (la veille)

yes c est repartie!!!!!!!!!!!!
amitiés
stef

du beau travail de recherche et de réalisation

pascal 94 a écrit:

du beau travail de recherche

salut Pascal
je trouve que la réunion de la doc est presque plus dur que le travail proprement dis!
a plus
N

tu mets la barre très haut mon cher !

je recois le mien demain (normalement) et ton pazapa me sera d'une grande aide !

c est super yuth il va y a voir du richelieu sur le forum!!!!
amicalement
stef

Yuth a écrit:

tu mets la barre très haut mon cher !

je recois le mien demain (normalement) et ton pazapa me sera d'une grande aide !

tu vas le monter des réception ??
N

richelieu richelieu et mazarin il est ou j'espère yuth bonne réception du tien bon courage pour le montage des photos !!!!!!!! j'espère. Amitiés

bonsoir a tous


une petite avancée sur le "Rich",j'ai commencé a monter dans les étage ,et pour ce faire ,une petite préparation des pièces est nécessaire a mes yeux ,et je dis bien a mes yeux ,car cette opération consiste a faire disparaître les points d'injection et autres joints qui peuvent êtres vues !!!les pièces traitées

ensuite en préparant la cheminée je me suis aperçu que trompette avait mis des pointes de diamant a la place d'une grille présente en réalitée!!!!!donc ont fait sauté tout ca

on fait un trous rectangulaire et on insère a la place une rectangle de carte plastique rainurée a la pointe sèche !j'en ai profité pour faire disparaître les tuyaux présent sur les deux cotés de la cheminées ,et refait tout ça en rond evergrenn ,et les pattes de fixation sont en feuille d'étain ,le résultat

les plates forme vont se voir affubler de goussets évidés
toutes les pièces composant le "château" montées a blanc

et enfin château lui même posé sur la coque juste pour avoir l'impression d'avancer



sur la dernière photo ,on peut voir que le diffuseur de la cheminée est un peut rehaussée,et que les tuyaux sur les cotés de la cheminée sont disposés comme des ligne d'échappement d'un "dragster"
a plus pour une prochaine avancée !
a toutti
Nicolas (la veille)

eh bien c'est du beau boulot de transformation, ils vont pas reconnaitre leur maquette chez Trumpeter

LA VEILLE a écrit:

Yuth a écrit:

tu mets la barre très haut mon cher !

je recois le mien demain (normalement) et ton pazapa me sera d'une grande aide !

tu vas le monter des réception ??
N

non pour une fois je vais me calmer et suivre ton montage

je veux vraiment finir quelques maquettes achevées @95% avant de me lancer dans celui-là

et pis faut que j'achete le kit de l'arsenal le mois prochain

Nicolas, tout ce que tu fais est tellement maîtrisé, c'est génial à suivre.
Comment tu mets en forme le rond evergreen?
et la feuille d'etain? Un tuto existe peut-être je vais voir.
Pascal

salut nico ca prend forme tres chouette la grille !!!
amitiés
stef

PascalB a écrit:

Nicolas, tout ce que tu fais est tellement maîtrisé, c'est génial à suivre.
Comment tu mets en forme le rond evergreen?
et la feuille d'etain? Un tuto existe peut-être je vais voir.
Pascal

merci pour vos gentils commentaires messieurs
salut Pascal

tu y vas fort !!!il y as tous de même quelques bordées de jurons de temps en temps
pour mettre en forme le rond ,deux solution ,la premiére ,contraindre le rond sur une forme ayant un rayon un peut plus petit que celui désiré ,chauffer le rond avec par exemple un sèche cheveux ,et laisser refroidir ,le fait que le rayon soit plus petit ,permet de rattraper l'élasticité mécanique du pvc
la seconde coller en premier une partie droite ,lui donner la forme désirée ,et collé avec une colle cyano rapide (c'est ce que j'ai fait sur la cheminée !
et pour l'étain ,couper la feuille avec un réglet et une lame de rasoir ,celas permet d'avoir des coupes trés fines
j'espère avoir répondu a ton questionnement
amicalement
Nicolas
(la veille)
