HEMTT M1142 Tactical Fire Fighting Truck TFFT de Trumpeter au 1/35

Bonjour à tous


J'ai le plaisir de vous proposer de suivre le montage du M1142 TFFT de Trumpeter au 1/35.

Tous d'abord une photo de la boite.



Il sera accompagné de Pompiers Américains de chez Black Dog au 1/35 également.









Le début du montage est identique à celui du M983A2 que je vous présenterais prochainement

Voici les premières photos du montage. Ces photos commencent avec la phase 5, car les phases de 1 à 4 sont identiques  au montage du M983A2.







La différence dans cette phase vient de l'espèce de tube placé sous le châssis à l'arrière. Je crois que c'est un système d'autoprotection contre les feux, il diffuse de l'eau sous forme de brouillard. Mais je ne suis pas certain de ce que j'avance, il faudrait demander à nos spécialistes.

Voici quelques photos de l'avancement du montage. Le début ressemble beaucoup au montage du M983A2. Mais bientôt il y aura de nouvelles pièces et ensembles qui vont changer un peu.















Comme vous pourrez le remarquer, "le câbleur fou" a encore sévit. Je n'y peux rien, c'est ma marque de fabrique et je crains que l'on ne puisses rien y changer, il faut faire avec.

Voici quelques photos de l'avancée du montage.
Nous allons commencer à voir des pièces qui sont propres au M1142 TFFT.
Sur les photos ci dessous nous pourrons voir les premiers coffres.

C'est à partir de la phase 15 que les parties concernant le M1142 TFFT apparaissent avec les premiers coffres.
1 du côté gauche entre le réservoir et le train arrière et 1 autre du côté droit derrière le coffre à batterie.







Ici le coffre du côté gauche entre le réservoir et les roues arrières.





Ici du côté droit nous pouvons voir le coffre portant les marches d'accès à la cabine centrale à côté du coffre à batterie

Bonjour à tous

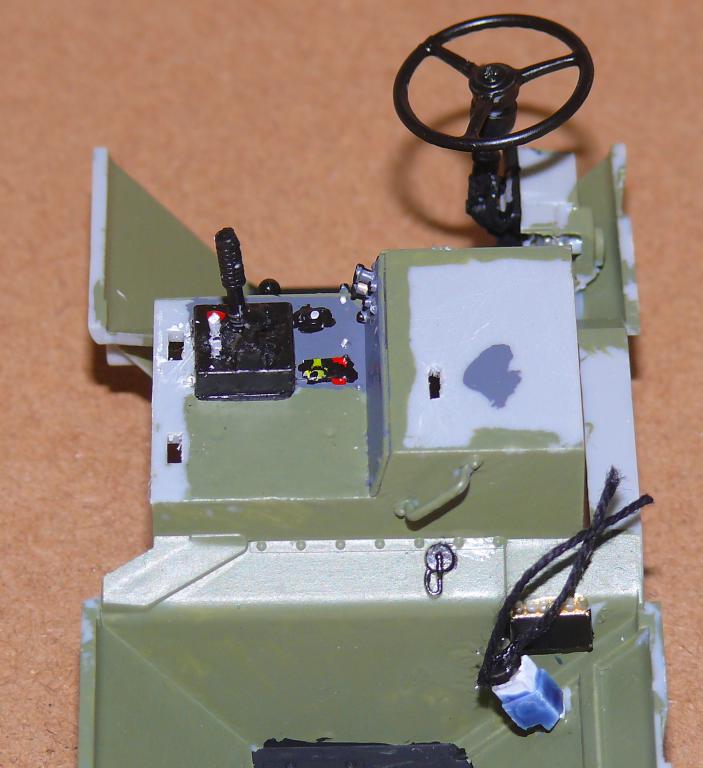

Quelques photos de la suite du montage avec le début des ajouts de pièces manquantes dans le kit avec le boitier de commandes des canons à eau et une petite plaque (en photo découpe) à l'avant de ce boitier. Merci la boite à rabiot et le bricolage















J'ai également bouché les trous prévus pour placer des pièces ne se trouvant pas sur le M1142 (radio, etc.), mais se trouvant sur d'autres versions du HEMTT.
Voilà pour le moment la suite sera pour plus tard.
Amitiés
Gérard

Bonjour à tous

Voici quelques photos de l'avancée du montage.

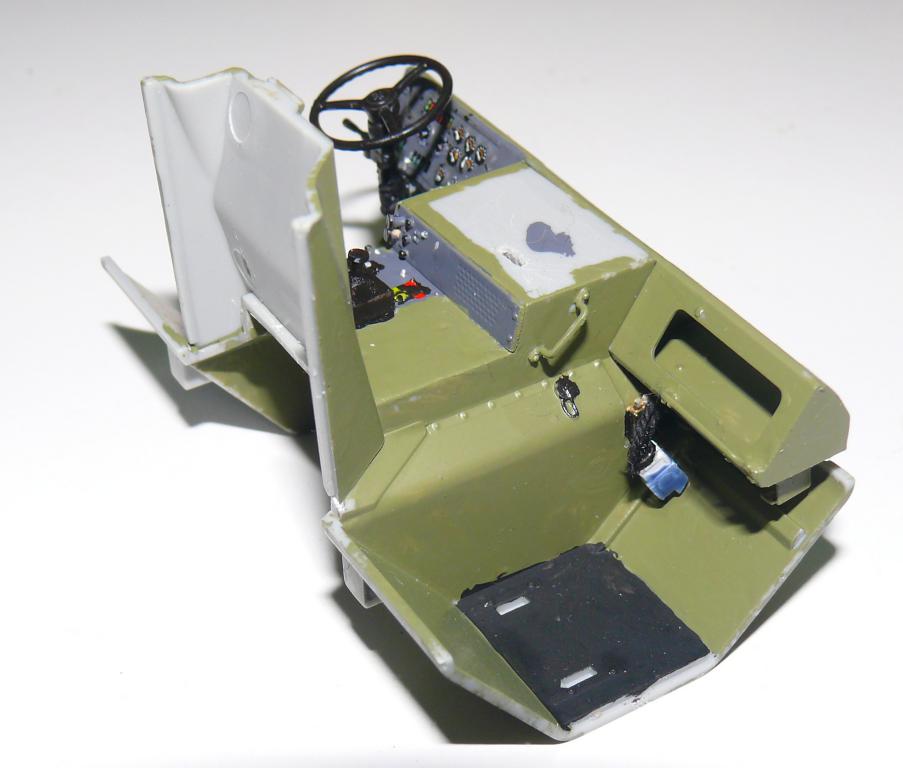

La paroi arrière du poste de conduite avec l'extincteur.



Une couche de vernis a été passé avant la pause des décalcomanies.

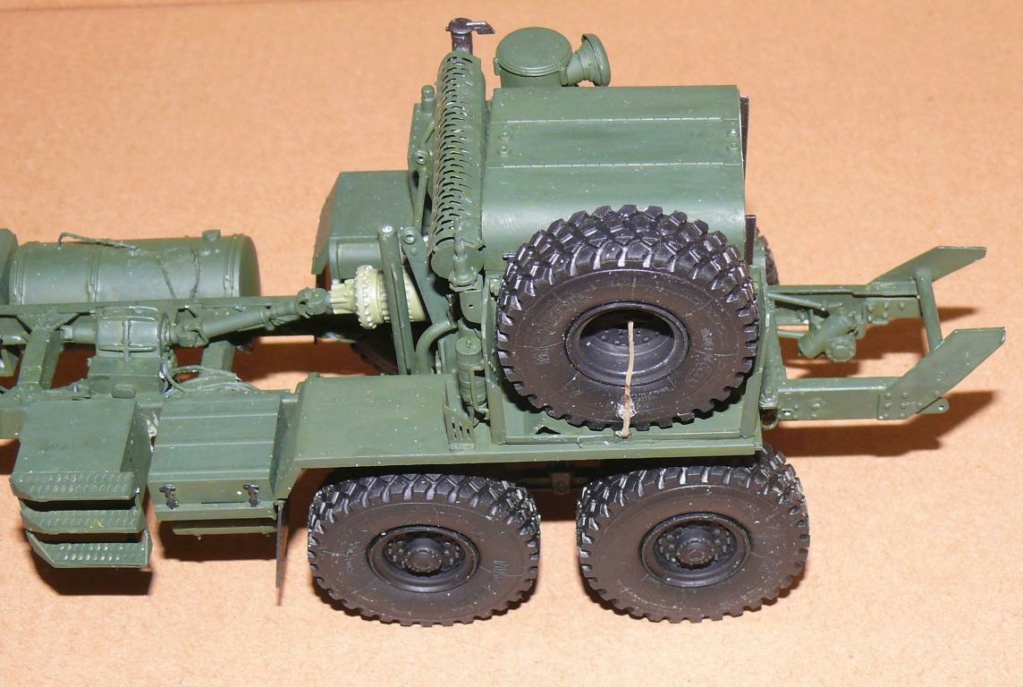

La roue de secours a été posée

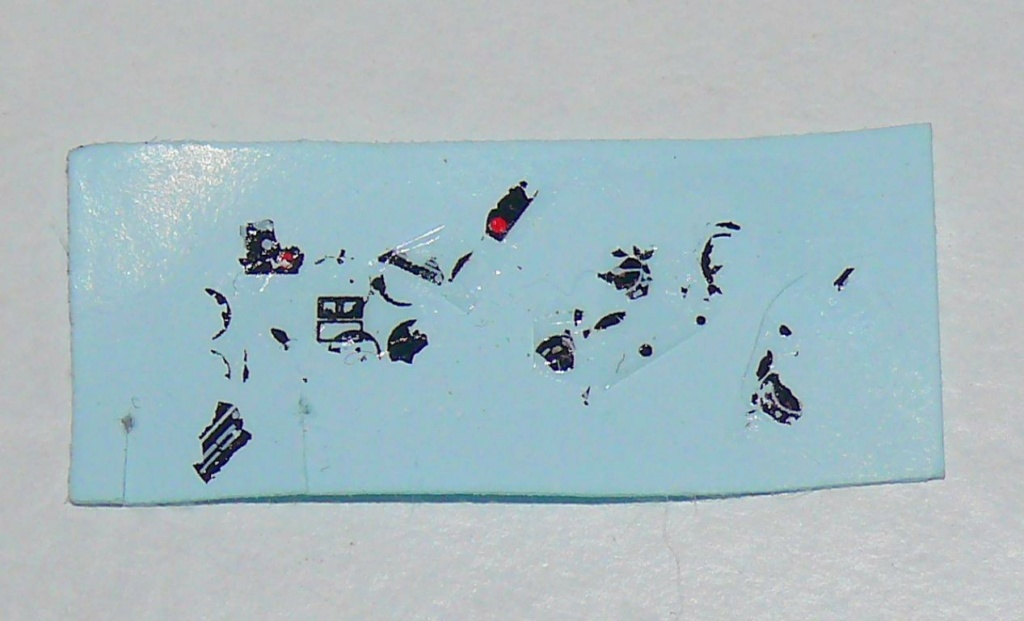

Tout d'abord une photo d'un début de catastrophe. Jusqu'à présent, après une première surprise et un peu de craintes, je n'avais pas eu de gros soucis avec les décalcomanies du tableau de bord des HEMTT de Trumpeter. Mais cette fois ci, la catastrophe a bien débutée, en voulant la poser après une légère immersion dans l'eau, HORREUR!!!!!   Elle a commencée à se recroqueviller et à faire de gros paquets, ensuite elle a commencée à se déchirer. C'était très mal parti. J'ai réussi a en récupérer quelques petites portions mais pas assez pour faire le tableau de bord complet et présentable. Voici ce qu'il en restait après une rude bataille.

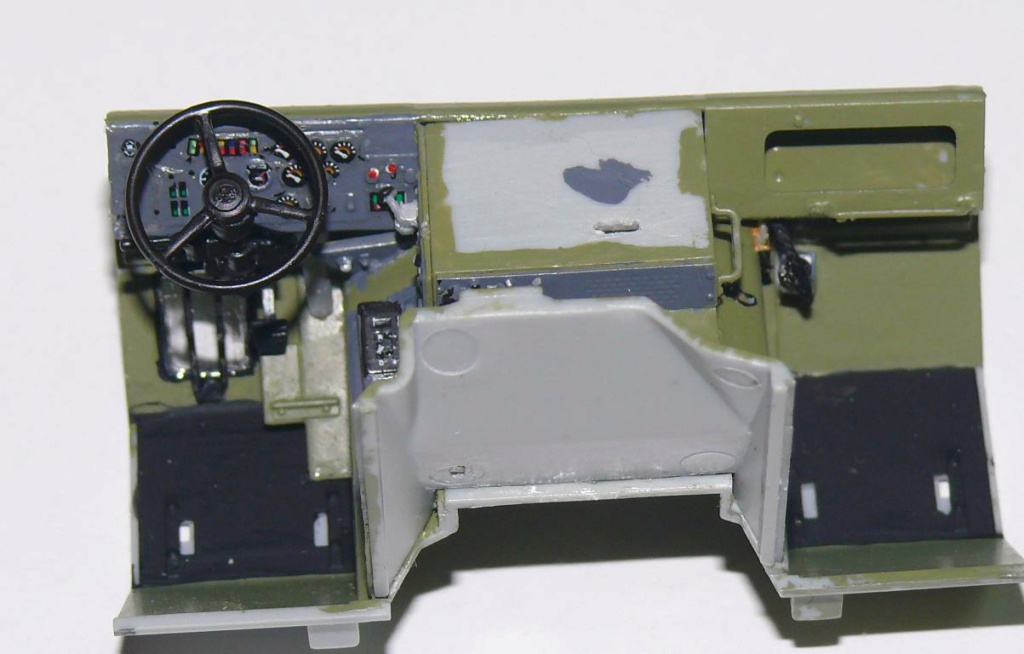

Ne m'avouant pas vaincu, j'ai fouiné dans une des boites à rabiot (version décalcomanies) et j'en ai récupérer de quoi avoir un tableau de bord présentable. Voici ce que cela donne.





















Voilà je pense avoir rattrapé un peu la catastrophe, même si j'ai eu de meilleurs résultats auparavant, cela aurait pu être pire.
Le prochain gros morceau va être de construire les systèmes de commandes du canon à eau se trouvant au dessus de la cabine de conduite, celui ci n'ayant pas été prévu par Trumpeter qui a fait l'impasse dessus.

Bonjour à tous

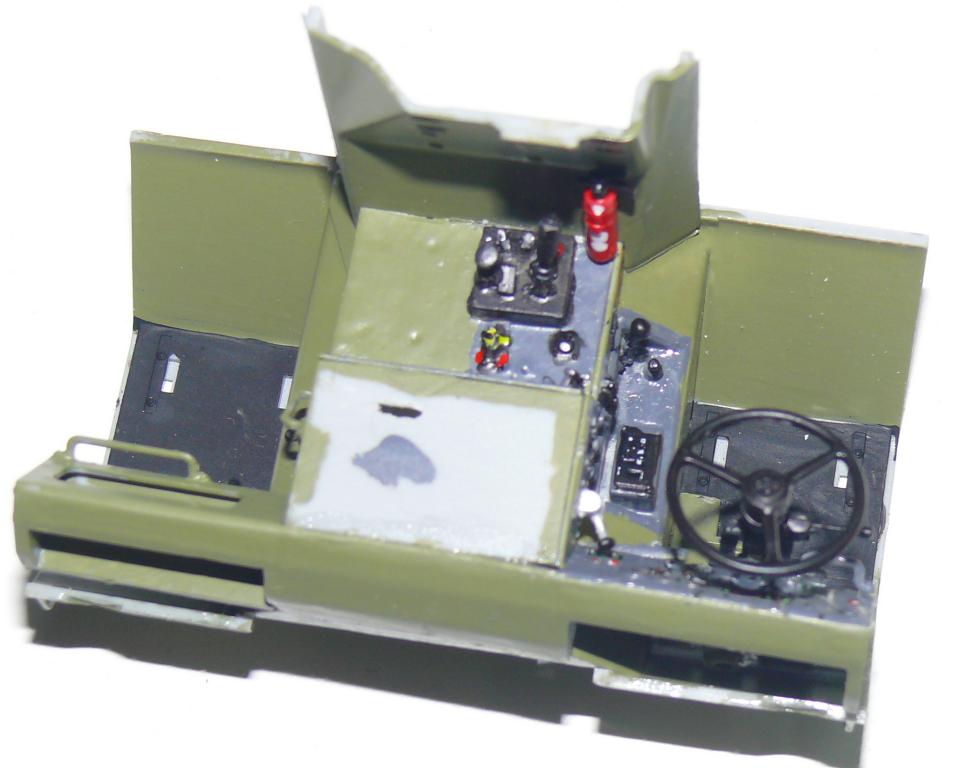

Voici quelques photos de l'avancement du montage. Le poste de conduite (au niveau du conducteur et du passager avant) est terminé.



















Voilà pour le moment, la suite sera pour plus tard.
Prochaine étape (en cours de réalisation) aménagement du plafond de la cabine de conduite avec fabrication en scratch du système de commande du canon se trouvant au-dessus de la cabine.
Amitiés
Gérard

Bonjour à tous

Voici quelques photos de la suite du montage avec le système de commande du canon à eau positionné sur le toit de la cabine de conduite.
C'est entièrement en scratch. Trumpeter ayant fait l'impasse sur cette partie.



Vue du côté passager.







Maintenant vue du côté conducteur













Voici la suite du montage.

Tout d'abord les pièces que TRUMPETER indique de poser alors que sur les M 1142 TFFT elles n'apparaissent pas (du moins sur les rares photos que j'ai trouvé sur Internet). Il s'agit des pièces  C66 et A20,A40 et A41 (ces pièces se trouvent sur d'autres versions de HEMTT).





Ensuite vous pouvez voir que dans la phase 21, il n'est absolument pas indiqué de poser quelques pièces que ce soit au niveau du plafond de la cabine de conduite!!!!!



Avec la phase 22 et les phase suivantes nous allons commencé à aborder la version véhicule d'incendie.

















La prochaine série de photos vous montrera l'avancée du montage de la maquette.







Là il commence a ressembler à un camion de pompier.















Ici nous pouvons voir que j'ai rajouté les câblages sur les canons à eau.

Le retour de la suite















Voici quelques photos de la suite avec le montage et la mise en place du groupe moto pompe et du pupitre de commande de la pompe et des canons se trouvant sur ce groupe. Je précise que tous les cadrans, manettes, etc. sont peints à la main.

































Voici quelques photos de l'avancement du montage.
Tout d'abord les photos du plan concernant les phases précédentes (montage du groupe moto pompe).



Puis fixation de ce groupe moto pompe et montage du tuyau reliant ce groupe au canon à eau se trouvant au dessus de la cabine de conduite



Voilà ce que ça donne sur la maquette.









suite avec le début du montage de la cabine équipage centrale















La cabine est posée sur le châssis













Depuis j'ai rectifié le positionnement des dossiers qui ne correspondaient pas tout à fait aux sièges. Il reste encore un peu de boulot sur cette partie.

Voici quelques photos concernant l'avancée du montage ici la phase 33 avec le coffre arrière celui se trouvant au dessus de l'échelle centrale arrière. J'ai rajouté le tuyau jaune, la boule rouge et le système de connexion de ce tuyau. J'ai également rajouté le petit boitier électrique avec l'interrupteur sous l'extincteur à gauche de celui ci.





Il y a encore un peu de boulot sur cette phase (retouches de peinture, etc.).

Sur les photos suivantes, nous pouvons voir que j'ai posé le gyrophare à l'arrière de la cabine centrale, ainsi que les lumières clignotantes à l'arrière de la cabine de conduite sur les côtés au niveau des ailes.











Là aussi j'ai quelques petites retouches de peinture a effectuer.
La prochaine étape sera la finition du coffre arrière et le commencent de l'ensemble des coffres côté droit avec les différents matériels se trouvant dans ces coffres.

La phase 34 qui traite les coffres du côté droit.



































En parallèle j'ai continué avec la phase 35 qui traite toujours des coffres du côté droit et commencé la phase 36 qui concerne le dessus des coffres côté droit avec la climatisation (enfin je pense que c'est elle????)









J'ai également continué et pratiquement terminé le coffre arrière.







Voici la suite du montage avec la fin de remplissage des coffres côté droit et le début du remplissage des coffres côté gauche (phase 37).

Tous les ustensiles (couverture et boite à outils) se trouvant dans les casiers du côté gauche et en haut ainsi que la couverture jaune en bas à gauche et le sac de 1er secours dans le coffre vertical gauche ont été rajoutés par moi même (ils n'étaient pas prévus dans le kit), de même que les lampes dans le coffre vertical côté droit.



















Voilà pour le moment. La suite sera pour plus tard.
Amitiés
Gérard

Bonjour à tous

Nous allons continuer avec les phases 38, 39 et 40. Comme vous pourrez le constater, j'ai un peu adapté le montage en fixant la citerne et les coffres avant la phase qui prévoit cette manipulation pour des raisons de sécurité (pour ne pas casser les pièces lors de l'assemblage de ces éléments).

suite



















Voilà pour le moment, la suite sera pour plus tard.
Amitiés
Gérard

Bien le bonjour

beau travail un engin complexe et qui change de ce que l'on voit habituellement

Bonjour Bromure, bonjour à tous



C'est vrai que l'on ne le voit pas beaucoup sur les forums, c'est dommage car il est très intéressant à monter.
Amitiés
Gérard

Bonjour à tous

Voici quelques photos de la petite avancée du montage. J'ai continué les phase précédentes et commencé la phase 41.
Vos pouvez voir que j'ai posé le système de manutention des échelles.











Voici la suite et fin des phases précédentes (39, 40,41). Les échelles sont posées et vous pouvez le remarquer sur le plan Trumpeter indique de fermer les coffres avec les portes fournies. Ce qui est bête quand on sait qu'il y a plein de détails. Donc je les ai laissé ouverte pour voir ce qu'il y a dedans.

Voici quelques photos de la suite du montage. Vous pourrez voir que j'ai posé les portes de la cabine équipage (centrale), la porte du coffre vertical (avant droit) avec les outils fixés dessus, les portes du coffre arrière avec les rouleaux de tuyaux (pour la porte de droite) et deux ouitils (pour la porte de gauche).











Sur les photos ci dessous vous pouvez voir que les deux lances arrières sont posées.





























Voici la suite du montage avec les phases 43, 44, 45, 46, et 47







Ci dessous l'échelle pour accéder aux coffres du toit et à la réserve de tuyaux.





Ci dessous préparation de l'escalier (ou de l'échelle, je ne sais pas quel terme employer?) phases 46 et 47.



Le coffre de toit gauche.







L'échelle et le coffre côté gauche du toit sont posés.

Voici quelques photos de la suite du montage avec la phase 48 qui correspond au montage du coffre de toit du côté droit et de l'escalier arrière.











Ci dessous ces éléments sont posés ainsi que le filet se trouvant au bout des tuyaux (je pense pour empêcher qu'ils tombent en roulant).
J'ai choisis de poser l'escalier en version déplié.

































Nous continuons par la phase 49 qui terminera le montage de ce camion. Rassurez vous je vais encore vous proposer des photos de la fin avant le montage des pompiers.





Ci dessous j'ai monté les gros phares carrés sur l'avant de la cabine équipage centrale au dessus du groupe pompe. J'ai également ajouté des phares circulaires à l'arrière au dessus (ces phares n'étaient pas prévus dans le kit, mais ils existent sur les véhicules réels).

Voici les toutes dernières photos du montage, avec la pose des portes de la cabine de conduite et la pose des décalcomanies.











































Voilà le montage à proprement parlé est terminé, je vais m'attaquer au montage et à la peinture des figurines.
La suite sera pour plus tard
Amitiés
Gérard

Bonjour à tous.

Voici quelques photos du premier pompier.

Quelques photos des 2 figurines suivantes.

Voici la suite du montage avec la 4ème figurine.

Voici les photos du 5ème pompier. Je pense qu'il s'agit d'un chef car il a un casque rouge.

Voici quelques photos du 6ème pompier (celui qui porte un tuyau)

Voici les photos du 7ème et dernier pompier.

Salut Gérard,
Sympas tes figurines et belle mise en scène.
Tour dépends des circonstances, bien sur mais je trouve le camion un peu trop propre par rapport aux pompiers qui semblent revenir d'une intervention, mais ce n'est peut-être que provisoire !?
Jean

Voici quelques photos pour vous montrer le début du diorama.

Voici quelques photos de la petite avancée du diorama. J'ai représenté la fumée et l'eau sur la route et dans les caniveaux.



















































Voici les toutes dernières photos de mon M1142 TFFT. J'ai rajouté le jet d'eau sortant de la lance.

















Voici les toutes dernières photos de mon montage. J'ai posé la pelouse et refait les traces de pas des pompiers .























































Voilà c'est sur ces dernières photos que se termine mon montage. Je le considère comme terminé.
Bonne suite de Week end
Amitiés
Gérard

Bonjour Jean; bonjour à tous

 de tes compliments et tes appréciations.
Je me suis dit "étant donné que le camion est quand même un peu éloigné du sinistre (contrairement aux pompiers), il ne devait pas être trop sale". Si parmi vous il y a des pompiers ou des spécialistes de ce genre de situation, n'hésitez pas à nous éclairer sur ce point.
Bonne suite de Week end
Amitiés
Gérard

Je viens de parcourir ton poste depuis le début. Sacré boulot, il est magnifique.

Bonjour Pat, bonjour à tous


Amitiés
Gérard
