 Peinture hélices King Georges V

Aller en bas
4 participants
AuteurMessage
Phil 69
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Localisation : Sain Bel
Navire préféré : Cuirassés

Peinture hélices King Georges V Empty
MessageSujet: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 16:03

Bonjour à tous,

je m'apprête à peindre les hélices et leurs arbres de transmission sur le KGV. Tamiya dont les infos peinture sont plus que réduites propose "gold" comme couleur. Ca me semble beaucoup trop doré. J'hésite entre une peinture laiton ou bronze. Le laiton est plus jaune, le bronze plus vert.
Qu'en pensez vous?
Merci d'avance pour vos réponses.
Bonne journée
Philippe
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:04

Bien le bonjour

cela dépend de la matière  mais des hélices qui tourne régulièrement  sont polies par l'eau de mer (frottement) donc brillantes

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
bgire
Expert
Expert
bgire


Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:22

J'opterais pour une couleur laiton mâtinée de beige.
Ne pas oublier de peindre les arbres d'hélice rouge coque.
_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.

Espérons que le fond de la mer est étanche.
Quand un cachalot vient de tribord, il est prioritaire. Quand il vient de bâbord, aussi.
Oh ça c’est le Quacta qui se moque du Stifling.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.

Telle est la Voie.
Revenir en haut Aller en bas
Phil 69
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Localisation : Sain Bel
Navire préféré : Cuirassés

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:27

Merci à tous les 2. Pour les arbres d'hélices, mes oeuvres vives sont gris moravian. A priori le KGV était de cette couleur en 1945, camouflage que j'ai choisis de représenter. Je fais donc les arbres d'hélices en gris également.
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:31

Bien le bonjour

le bronze qui est verdâtre est un bronze oxydé

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Phil 69
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Localisation : Sain Bel
Navire préféré : Cuirassés

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:35

D'ailleurs une question subsidiaire. Les hélices de ces gros cuirassés étaient en quel métal? Un alliage?
Revenir en haut Aller en bas
Phil 69
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Localisation : Sain Bel
Navire préféré : Cuirassés

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:38

Oui le bronze oxydé est verdâtre. Mais je ne pensais pas aller aussi loin. J'ai la peinture bronze de Vallejo qui a juste une petite nuance de vert.
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 18:49

Bien le bonjour

pas en laiton c'est sur trop malléable

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Iceman29
Expert
Expert
Iceman29


Localisation : Baie de Morlaix, Bretagne

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 19:07

Si c'est en sortie d'arrêt technique, elles sont brillantes, car elle sont repolies à ce moment là.

Donc la couleur va dépendre de la période représentée, salissure de la carène etc...

Une fois dans l'eau , malheureusement, les organismes marins viennent assez rapidement se recoller sur l'hélice, même si elle tourne fréquemment, alors moins sur la périphérie là où la vitesse de bout de pale où la cavitation fait son oeuvre.
Bien sûr plus la mer est chaude plus un fin de duvet pousse sur le pales et le moyeu.

Il est parfois necessaire de faire intervenir des plongeurs qui vont nettoyé l'hélice sous l"eau pour regagner en rendement, regagner de la vitesse, et surtout moins consommer de carburant.

Exemple, photos personnelles:

Bateau en construction au chantier, ici en Corée du Sud:

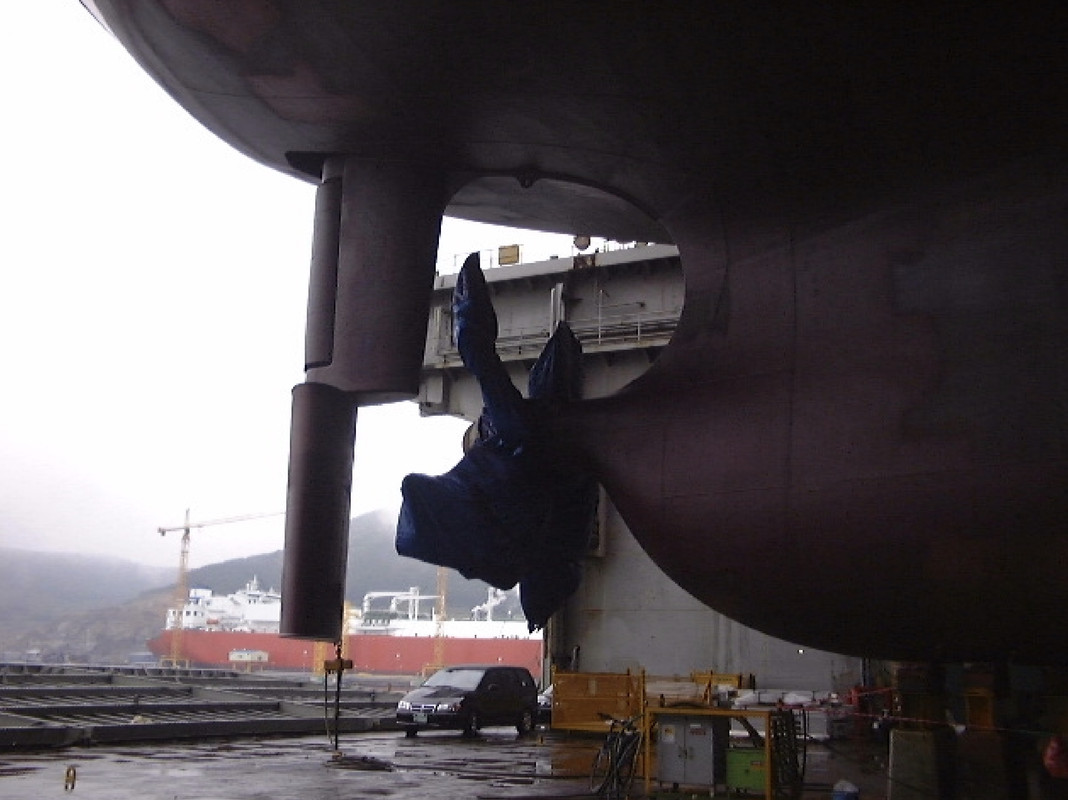

Hélice sort de fonderie, emballée:

Peinture hélices King Georges V Screenshot-2022-11-03-18-50-51-543

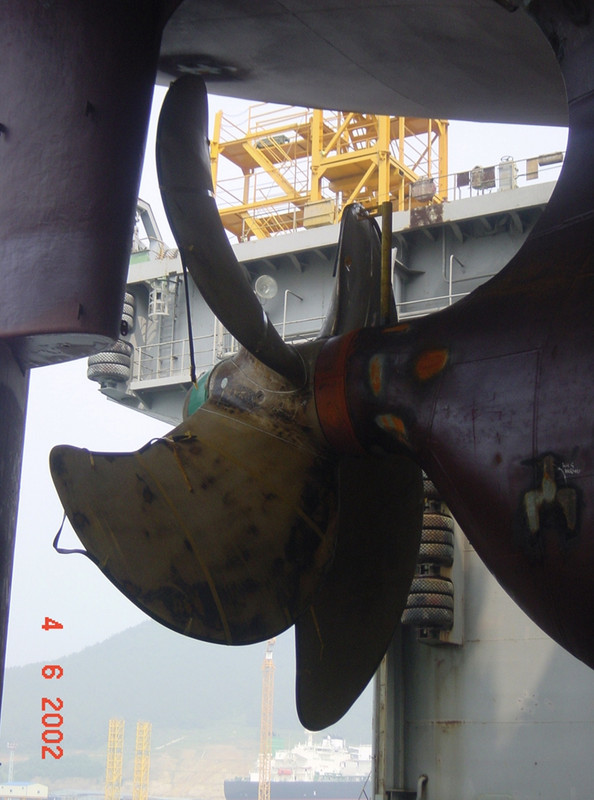

Déballée, elle sera polie une fois le navire en voie d'achèvement.

Peinture hélices King Georges V Screenshot-2022-11-03-18-50-03-988

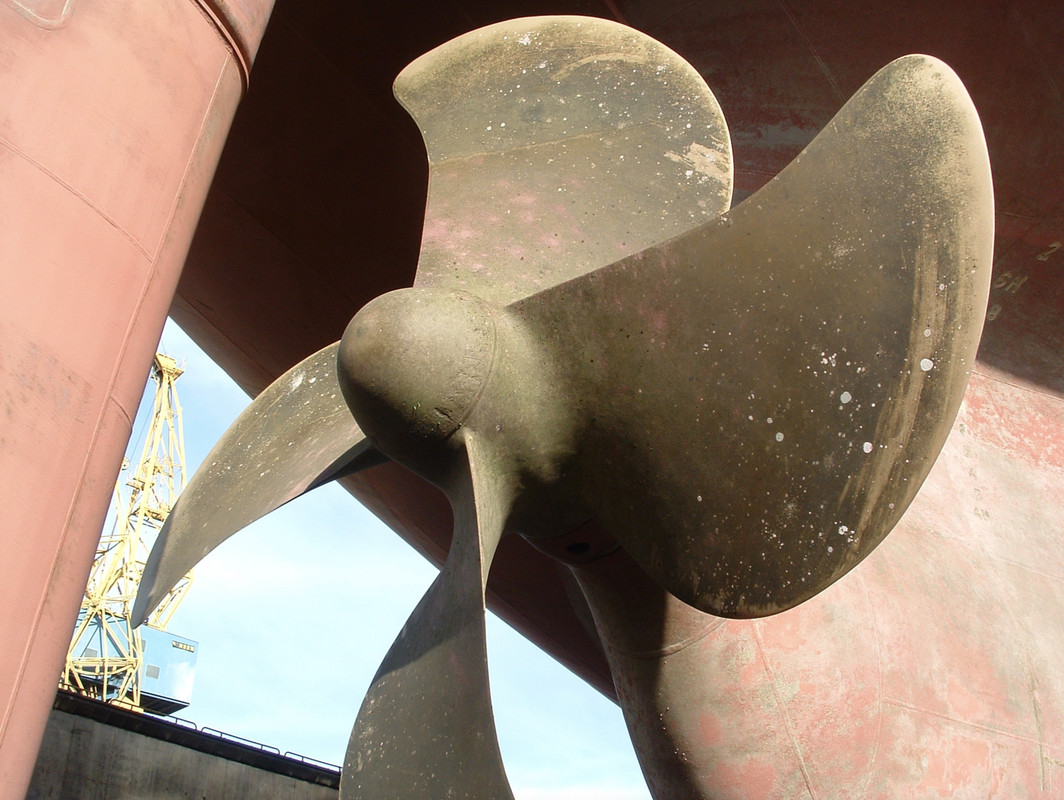

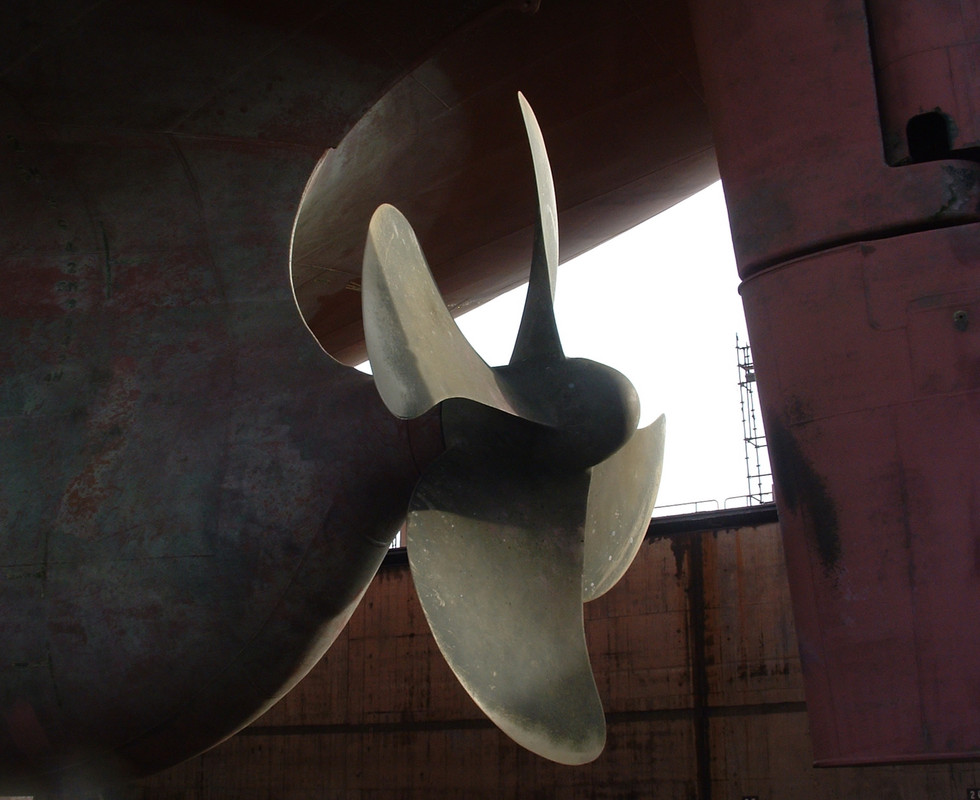

3 ans plus tard, la même hélice en arrêt technique. On peut voir les salissures, un peu moins en bout de pale. C'est une hélice qui tourne 90% du temps.

Peinture hélices King Georges V Screenshot-2022-11-03-18-33-30-668

Peinture hélices King Georges V Screenshot-2022-11-03-18-34-30-687

L'hélice une fois polie et le navire remis à l'eau.

Peinture hélices King Georges V Screenshot-2022-11-03-18-35-52-603

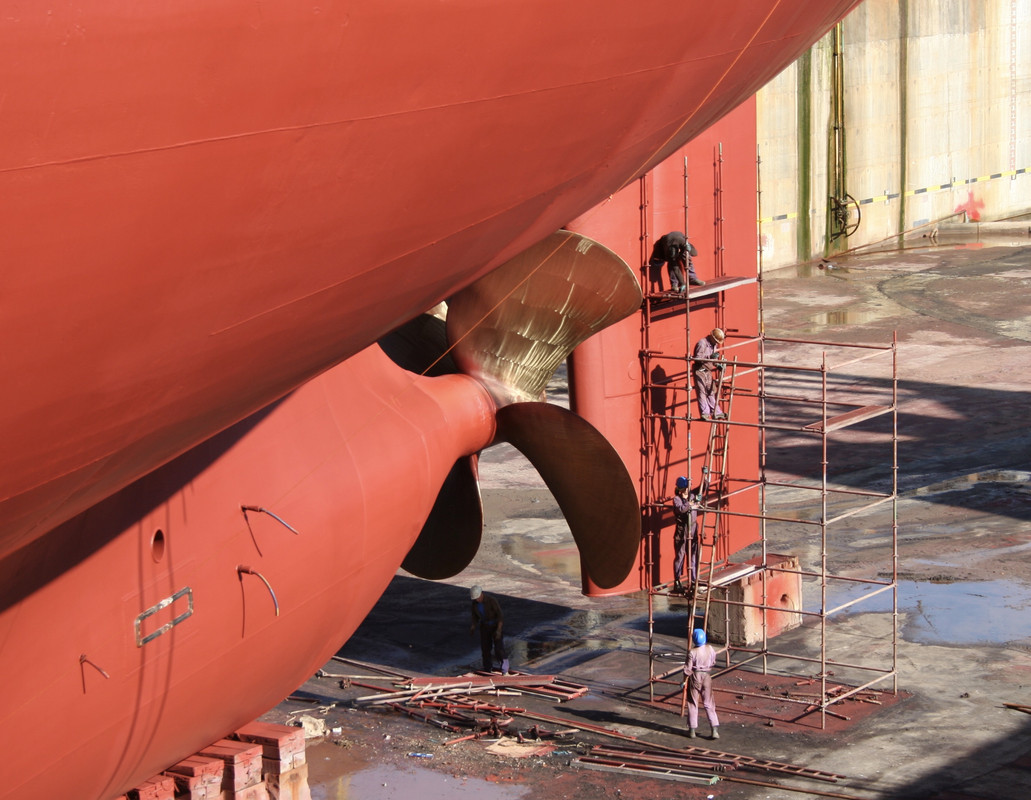

Un autre navire, 2 fois et demi plus gros:

Peinture hélices King Georges V Screenshot-2022-11-03-18-38-31-363

Peinture hélices King Georges V Screenshot-2022-11-03-18-40-07-360


Matériaux des hélices:

Matériaux d'hélice


Alliages de cuivre coulé


Les nuances couramment utilisées d'alliages de cuivre coulé sont CU1, CU2, CU3 et CU4 en fonction de leur composition chimique.

CU1 (bronze au manganèse) : dérivé de 52 à 62 % de cuivre, de 35 à 40 % de zinc, de 0,5 à 4 % de manganèse, d'étain, de plomb, d'aluminium, de fer et de nickel, destiné à augmenter la résistance de l'alliage à la corrosion. Ces alliages ont des résistances à la traction allant jusqu'à 440 N/mm2.
CU2 (nickel-manganèse bronze) : dérivé de 50 à 57 % de cuivre, 33 à 38 % de zinc, 3 à 8 % de nickel, 1 à 4 % de manganèse, étain, plomb, aluminium et fer. Ces alliages ont des résistances à la traction allant jusqu'à 440 N/mm2.
CU3 (nickel-aluminium bronze) : dérivé de 77 à 82 % de cuivre, de 7 à 11 % d'aluminium, de 3 à 6 % de nickel, de 0,5 à 4 de manganèse, d'étain, de plomb, de zinc et de fer. Ces alliages ont des résistances à la traction allant jusqu'à 590 N/mm2.
CU4 (manganèse-aluminium bronze) : dérivé de 70 à 80 % de cuivre, 6,5 à 9 % d'aluminium, 1,5 à 3 % de nickel, 8 à 20 de manganèse, d'étain, de plomb, de zinc et de fer. Ces alliages ont des résistances à la traction allant jusqu'à 630 N/mm2.


Alliages d'acier inoxydable de fonte


Les nuances couramment utilisées d'alliages d'acier inoxydable coulé sont 12Cr1Ni, 13Cr4Ni, 16Cr5Ni et 19Cr11Ni selon leur composition chimique.

12Cr1Ni : Dérivé de 11,5~12,5% de chrome, 0,8~1,5% de nickel, carbone, silicium, phosphore manganèse, molybdène, soufre et fer. Ces alliages ont des résistances à la traction de 540~690 N/mm2.
13Cr4Ni : Dérivé de 12~13,5 % de chrome, 3,5~5 % de nickel, carbone, silicium, phosphore manganèse, molybdène, soufre et fer. Ces alliages ont des résistances à la traction de 760~960 N/mm2.
16Cr5Ni : Dérivé de 15 à 17 % de chrome, de 4 à 6 % de nickel, de carbone, de silicium, de phosphore, de manganèse, de molybdène, de soufre et de fer. Ces alliages ont des résistances à la traction de 760~960 N/mm2.
19Cr11Ni : Dérivé de 18 à 20 % de chrome, de 9 à 12 % de nickel, de carbone, de silicium, de phosphore, de manganèse, de molybdène, de soufre et de fer. Ces alliages ont des résistances à la traction de 440~640 N/mm2.


Fonte


La fonte appropriée utilisée pour les hélices fabricant que l'on contient du nickel ou du silicium. La fonte à teneur en nickel réduit l'effet de la corrosion graphitique.

La corrosion graphitique est une lixiviation sélective du fer à partir de la fonte grise, le fer se sépare, laissant les grains de graphite intacts tandis que la fonte grise commence à se détériorer. Les surfaces affectées développent une couche de graphite et de rouille qui inhibe la poursuite de la réaction de lixiviation.

La fonte forme une couche de rouille qui est brune et devient noire lorsqu'elle est immergée dans l'eau de mer. La couche de rouille ne s'écaille pas facilement et offre une protection contre la corrosion au métal sous-jacent.

Bien plus ici:

https://workshopinsider-com.translate.goog/basic-principles-of-ship-propeller-and-repair-methods/?_x_tr_sl=auto&_x_tr_tl=fr&_x_tr_hl=fr&_x_tr_pto=wapp

_________________
Pascal.

Projets en cours:

Peinture hélices King Georges V Processed-59f020fe-645f-44f0-b6de-1d1c8988b276-630de145e7eb5

• SS Delphine: https://www.laroyale-modelisme.net/t28552-topic
• Remorqueur USS Nokomis YT-142: https://www.laroyale-modelisme.net/t27538-topic
• SS Hydrograaf: https://www.laroyale-modelisme.net/t27298-topic
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Phil 69
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Localisation : Sain Bel
Navire préféré : Cuirassés

Peinture hélices King Georges V Empty
MessageSujet: Re: Peinture hélices King Georges V   Peinture hélices King Georges V EmptyJeu 03 Nov 2022, 19:19

Merci Pascal, toujours aussi précis et rapide. Finalement un grand nombre d'alliages. Et pour le KGV, tu as une idée de celui qui était utilisé?
