Astrolabe 1811 au 1/50 : ma version Mantua + plan de l’AAMM.

Il va falloir tricher ...
Peut être placer un piton à anneau sur le pont au sous le râtelier de proue et attacher l'étai dessus.

Oui Yoann, ça me paraît la bonne idée .
Merci.

Yoann et Thierry : c'est la solution que j'avais retenue.

Le plan de l'AAMM est très clair à ce sujet : pas de crochet sur la courbe. On voit bien les étais arriver sur le pont.

Oui Francis, c'est vrai.
Mais sur le plan on ne voit pas vraiment comment ça se fixe, c'est derrière la muraille...
Mais bon, je pense que je vais faire comme toi ...
Bonne soirée.

Bonjour,
En cherchant des informations sur cette maquette, j'arrive sur ce forum.
Et beaucoup de messages se servent des plans de l'AAMM.
Ma première question est donc toute simple. Ou peux t'on récupérer ces plans ?

En vous remerciant

DG

https://boutique.aamm.fr/plan-astrolabe

merci pour la réponse

DG

kerezou a écrit:

Yoann et Thierry : c'est la solution que j'avais retenue.

Le plan de l'AAMM est très clair à ce sujet : pas de crochet sur la courbe. On voit bien les étais arriver sur le pont.

Bonjour,

Les étais sont arrimés au mat de beaupré, au dessus du pont, comme sur ce modèle :


source : https://schiffsmodelle4sale.ch/lastrolabe-1811-1850/

On devine le même arrimage sur les photos de la Lionne publiée précédemment. Le mât de beaupré participe grandement au maintien de la mature, les barrots de pont ne sont pas assez solides pour cela.

Bonjour,
Petit retard à ton post.
Les étais sont bien fixés au beaupré.
Ils passent à droite du mât de misaine. Une aberration pour moi...
Il faut faire une protection au mât de misaine au passage des étais.(que j'ai oublié de faire)

JM

Photo de mon montage :

D'après le descriptif de l'aamm se serait sûrement un anneau ou crochet en fer sur la courbe de capucine comme il y avait à l'époque en secours.

"J.Boudriot"
Ils ont peut être oublié de le représenter sur les plans ?

Bonsoir,

Qu'est ce qui m'a pris de donner mon avis !

Merci Yoann, tu es vraiment un cerveau et en plus rapide !

JM

Merci je fais ce que je peux.

J'ai essayé de regarder des photos de la Lionne mais je vois rien :/
Enfin je connais pas trop cette période...

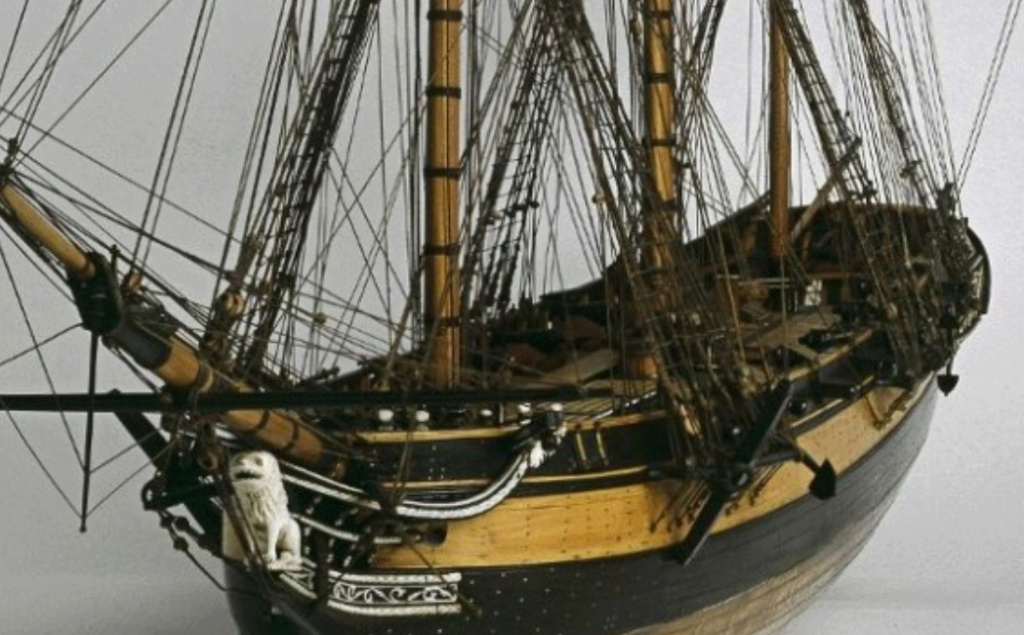

Une photo de La Lionne du musée de la marine.



Il semble que la fixation soit plus en avant, sur le rostre.
Bonne continuation.

Difficile à voir la fin de course de l'étai et on pense pas cela quand on est sur place

Est ce qu'il est autour du beaupré comme le suggère JM ? Perso j'ai pas l'habitude de voir ça, mais j'ai pas tout vu non plus. Par contre le passage à tribord du mat de misaine quand le ridage est en avant ça oui, pourquoi toujours tribord je sais pas.

Ou est ce qu'il y a un croc de capucine ou autre chose ?

Bonjour,

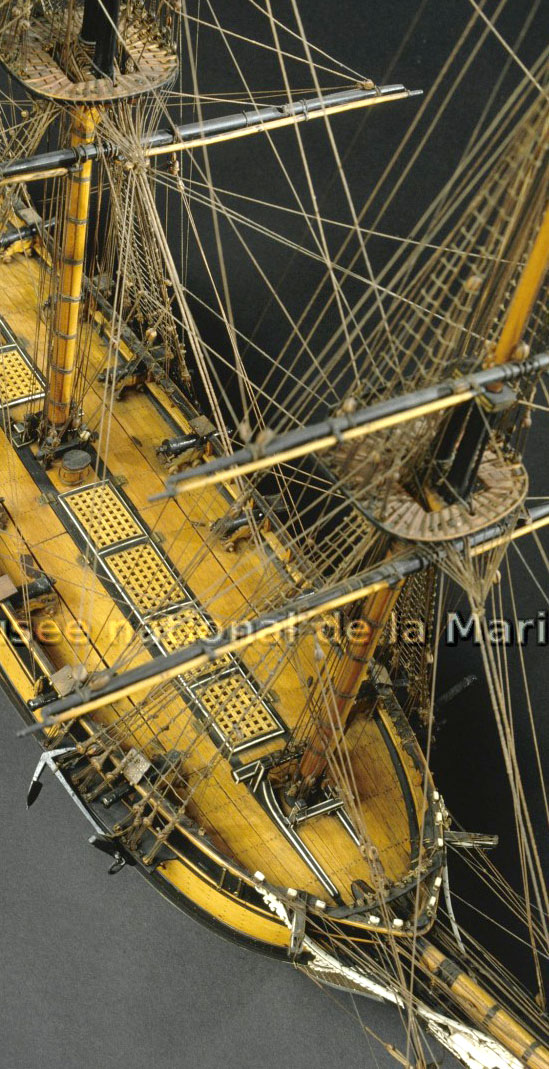

Photos du modèle de la Lionne, du musée de la marine (collections en ligne).
Les 2 étais passent à tribord du mat de misaine :



On devine une boucle autour du beaupré



ZolkMutant en reste coi

Bonjour a tous .
Ayant construit il a un an ce magnifique bateau voir :Jeannet Astrolabe )(après l 'Hermione , c'est mon 2°) ce petit mot au sujet des grands étais  ,je les ai fait passer de chaque coté du mat de misaine comme je crois sur les bateaux de cette époque !!!  voir cette photo du M.M; je ne savais pas qu'ils étais fixés sur le beaupré !dans le doute ,ils sont fixés sur un piton
Bravo pour votre réalisation (elle est plus belle que la mienne)
Cordialement M.Jeannet

Bonjour à tous et merci à chacun pour ses réponses !

Désolé, je n'ai pas répondu rapidement, étant occupé sur d'autres chantiers ...

J'ai pu voir grâce à vous comment sont fixés ces étais.
J'ai tenté de passer autour du mât de beaupré, malheureusement comme il est déjà solidement installé (et en partie gréé) il n'était pas question de tout casser !

La solution de mettre des pitons à cosse ne me plaisait pas trop, ni le fait de passer d'un seul côté non plus, j'ai opté pour une tricherie. J'ai fait deux trous de part et d'autre du mât sur le pont et fixé mes cordages dedans, donnant l'illusion qu'ils passent sous le mât ...

J'ai fait passer l'étai à bâbord et le faux étais à tribord (ou l'inverse ...). C'est sans doute une hérésie mais tant pis, j'assume ....
Je dirai pour ma défense que le plan de l'AAMM n'est absolument pas explicite sur ce point (ni sur certains autres d'ailleurs, par exemple les hunes ... heureusement que j'avais le post de JM MAI33 car je n'y comprenais rien)

Je mettrai des photos quand j'en aurai le temps.

En attendant, je vous remercie encore d'avoir pris le temps de me répondre.

A bientôt

Bonjour,

Voici une photo ...
