SMS Szent István [Trumpeter 1/350°] de tugBoat

Un sujet original à suivre avec interet

tugBoat a écrit:

[center]

coque en bois avec plaquage du blindage ?

Yuth a écrit:

coque en bois avec plaquage du blindage ?

Non, couche support de la ceinture de blindage en bois pour amortir les vibrations en cas d'impact et absorber la dilatation différentielle.

intéressant

Arf,
un dreadnought de la Grande Guerre, je me vautre direct dans le canapé !!

Tu nous fait aussi une petite ouverture de boite ?
(je demande cela parce que le Viribus Unitis est dans la wish list)

Bon travail en attendant.

Bonjour à tous

Merci de votre enthousiasme pour ce projet.
Le kit est de 2020, de très bonne qualité, soigneusement emballé (beaucoup de mousse autour des grappes). Le moulage est impeccable et les détails sont fins, peut être un peu trop simples par endroit. La PE concernent les pièces trop fines à réaliser en plastique et me semble ne pas être trop délicate à monter.

Les rambardes du pont principal sont absentes du kit, choix curieux alors que d'autres kits (Zara, Exeter notamment) en disposent. Pour quelques euros de plus, le kit serait complet...
Du coup je me suis rabattu sur la PE Eduard ref 53270 qui comprend aussi des pièces pour les canots.

Le Szent ne se distingue du Viribus que par le château, la plateforme autour des cheminées et quelques manches d'aération.

La notice est classique et très lisible. Rien ne semble insurmontable dans le montage

Quelques photos de pièces :

















Et la PE Eduard  (c'est la même planche pour le Viribus)



Eduard propose aussi une autre planche de PE ref 53269 (voir sur le site Eduard) pour des pièces de détaillage des canons, grues, cheminées, mâts... Curieusement une partie de cette planche reprend  des pièces déjà présentes sur la PE Trumpeter   . Du coup je ne l'ai pas prise et puis je ne suis pas un expert en PE, ces 4 planches me suffiront amplement . Je n'ai pas vu de super set de PE de fou de la mort qui tue pour ce kit.

Un article sur le kit du Viribus sur modellmarine.

Merci pour cette revue Tug
Le kit à l'air sympa, les tourelles sont plutôt bien foutues.
Je crois que je vais le rajouter à mon stock rapidement !

Suite de la description, pour compléter le kit, j'ai opté pour le pont bois ref 350064 de Shipyardworks qui convient au  Viribus comme au Szent.


A commander directement en Chine...

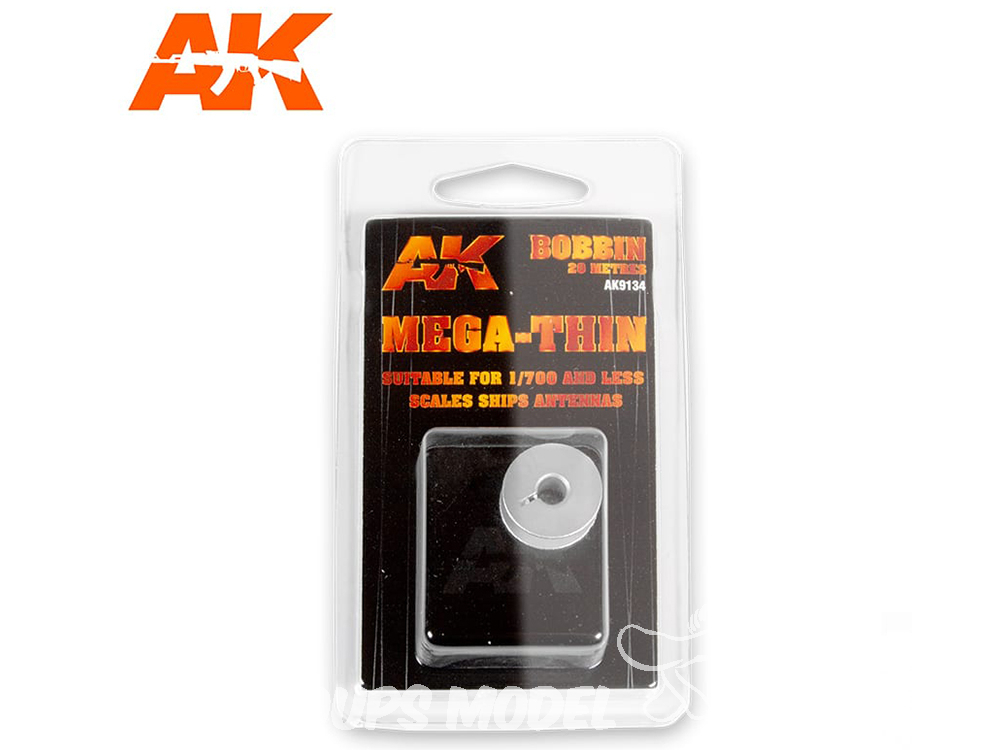

Et du fil à gréement de marque AK, mega-fin, 0,02mm on le voit à peine



Enfin, voici un modèle au 1/200 fait à partir du kit en carton de GPM avec des ajouts en PE. Il y a une centaine de photos du montage, fabuleux   http://www.shipmodell.com/index_files/SHIPMODELL_SMS_SZENT_ISTVAN.htm

Bonjour

Intéressant ce montage et original, ça fait bizzare de parler "marine Hongroise" car maintenant ils n'ont plus de soucis avec leur cuirassés
J'avais vu un reportage sur la marine austro-Hongroise et ces cuirassés, intéressant et peu connu, des faiblesse dans leur construction et pas certain
qu'ils furent face à la houle de l'Atlantique
La maquette semble de toute beauté et avec la PE plus le pont en bois  c'est super
Tous mes encouragements pour la suite

Cordialement et bonne suite

Michel

Bonjour.
Une belle construction s'annonce en effet...un exemplaire comme le souligne Michel, d'un navire de la marine Austro-Hongroise très méconnue...J'aime particulièrement ces silhouettes...le modèle présenté au 1/200 en carton est fantastique et incroyable!!
Bonne continuation.
Cordialement.
Olivier.

Bonjour Tugboat.

Un montage qui va être intéressant à suivre. Ce n'est pas souvent présenté comme marine et cela va nous changer des maquettes à forts tirages commerciaux !
Il y a vraiment des personnes talentueuses en montages papier/carton.
Bonne continuation.
A+, PLEF.

je vais suivre avec intérêt ,d'accord avec ce que PLEF a écrit, @ plus, bonsoir .

Bonjour

Quelques nouvelles du montage.
Premier constat sur la coque, Trumpeter a conservé celle du Viribus avec les filets anti-torpille alors que le Szent n'a jamais reçu cet équipement. Donc rebouchage des trous et arasage des tétons prévus pour les mâts des filets.


Grosse galère avec le pont en bois commandé en Chine et qui s'est perdu à la livraison en France ; j'ai attendu quelques temps puis las de ces prestataires ubérisés, j'ai opté pour la peinture, une couche couleur deck plus un brossage brun foncé pour faire ressortir les lattes et rompre l'uniformité. Un gros travail de masquage à prévoir pour la peinture de tous les coffres et surtout du bord du pont en gris foncé.







Sur les photos, le pont est juste posé. L'ajustement est tip-top.
J'ai prévu de présenter le cuirassé sur un diorama en waterline. J'ai arasé les stabilisateurs qui dépassait un peu trop, relevé le contour de la coque et découpé la forme dans du bristol.

Bonsoir

Suite du montage avec la fin du masquage du pont : un conseil pour ce modèle, commander (et recevoir   ) le pont bois !
Peinture et démasquage ... avec quelques retouches à prévoir.
Découpe du socle dans du polystyrène extrudé et essai de mise en place dans les lignes d'eau (le pont n'est pas collé) :







Ca prend forme, c'est bien sympa

C'est excellent début !

Bonjour Tugboat,

Bravo pour le boulot de masquage, le résultat rend très bien.
Bon courage pour la suite.

çà a de la gueule ,bonne continuation tugBoat .

Hello,
ça a très bien avancé, félicitations ! , on a hâte de voir la suite...

Merci à tous pour les retours

Ne soyez quand même pas trop pressé pour la suite, j'avance lentement

Il va être super, il est entre de bonnes mains!

Par St Étienne! Ce montage est très prometteur... vivement la suite !

Bonjour,

Cette semaine, je me suis lancé dans la réalisation de la mer, qui est une première pour moi.
J'ai essayé de suivre la méthode décrite par dewoitine dans le diorama de l'aviso escorteur Cdt Rivière
https://www.laroyale-modelisme.net/t19275p50-aviso-escorteur-cdt-riviere-1-400-l-arsenal-djibouti-1978

Après trois couches de papier Salopin enduit de colle à bois, 2 couches de primaire gesso, plusieurs couches de peintures Tam en essayant de nuancer les teintes et un brossage au blanc acrylique pur pour l'écume, j'obtiens une suggestion de mer .





Ce n'est pas encore verni, ou recouvert de gel acrylique brillant. Il est encore possible de faire des retouches...


Bravo, c'est très réussi, et en plus c'est un premier essai !
Vivement la suite
Jean

pour un premier ,moi je trouve çà bien , mais je suis loin d'être un expert en mer ,çà c'est sur ...

Très bon début

Bonjour tugBoat.

Je suis content que tu présentes ce navire en diorama. Concernant la représentation de l'eau, il aurait fallut creuser un peu le papier et la colle à bois pour créer les sillages latéraux et une légère houle. Je ne trouve pas vraiment esthétique les "traînées" blanches de chaque côté, elles me paraissent trop symétriques et font très artificielles, avis personnel. Essaie de te baser sur des photos d'internet ou de livres pour représenter les sillages d'un navire. Je sais que la mer n'est pas toujours très aisée à simuler.
Voici une photo d'un cuirassé russe un peu dans l'époque de ton montage, je crois que c'est le Sébastopol, tu pourrais t'en inspirer. Cela dit, c'est ton montage et tu as totale liberté de manœuvre sur sa réalisation . Tu as bien simulé le pont à défaut d'avoir reçu ta commande, n'hésite pas à salir/foncer un peu le pont autour des bittes d'amarrage, treuils... Ces endroits où traînes les aussières, câbles... Bonne continuation.



A+, PLEF.

Bonjour

Merci pour vos retours et merci à PLEF pour la photo. On ne trouve pas facilement de photos aériennes de navire de cette époque. Je vais essayer de reprendre les trainées d'écume pour me rapprocher de la photo.

Beau travail sur ce sujet très original!

Bonsoir tugBoat.

Je pense que tu peux aussi te baser sur une coque de navire de maintenant, à quelque chose près, une coque d'un déplacement plus ou moins identique donnera plus ou moins le même sillage, après c'est plus une question d'état de la mer. Sur internet on trouve quantités de photos de sillages.
A+, PLEF.

Bonjour,

J'ai trouvé deux photos aériennes de cuirassés avec des sillages semblables à ceux du Sebastopol.

Le Royal Oak :



Le Deutschland (1933) :



En simplifiant, la vague d'étrave est bien en V à 40°, mais la zone d'écume suit la forme de la coque du navire .
Je retourne à mes pinceaux

Bonjour

Pour la mer, j'ai remis une couche de gesso et refait une couche de bleu; mes pinceaux font ce qu'ils veulent mais pas l'écume que je souhaite. Je sens que je vais repartir à zéro...

Pour me changer les idées, j'ai commencé le montage du château, qui est gentiment baroque :







Vu enchevêtrement des niveaux, j'ai peint les pièces avant montage. J'ai un peu bataillé pour coller les treillis métalliques et repris la hauteur du pilier central qui était trop grande de 1mm, curieux   , le reste s'ajuste parfaitement. Manque quelques retouches de gris clair et un peu de panel liner pour faire ressortir les détails.

Bonjour

Les nouvelles du Szent. Eh bien faire et défaire, c'est aussi maquetter !

D'abord la mer. J'ai essayé de reprendre l'écume, mais ça ne rendait rien. Par endroits la trame du papier était visible et ça restait désespéramment plat.

Finalement, j'ai percé complètement l'emplacement du navire et retourné la plaque de polystyrène pour repartir à zéro. Après avoir creusé au cutter pour simuler un peu de houle, posé quelques cordons de mastic pour les vaguelettes, j'ai opté pour le papier alu délicatement collé sans trop le plisser. Une couche d'apprêt Tam pour une bonne accroche puis une première couche de bleu clair (pas aussi turquoise que sur la photo).





C'est déjà moins plat et les vaguelettes sont mieux orientées. Reste à trouver un bleu plus profond et vernir. Pour l'écume, je pense l'ajouter tout à la fin après la pose du navire.

Côté navire, en essayant de reprendre les bavures sur le pont et de le patiner, c'est parti en vrille et je me suis retrouvé à devoir reprendre tout le pont et donc nouvelle séance masquage   J'ai pas eu le courage alors j'ai recommandé un pont bois

Je ne regrette pas, le résultat est beaucoup plus sympa :











En plus avec le pont, il y a une chaîne noircie et des placages bois pour les embarcations

Pour les chaînes des ancres, j'ai percé les trous des puits de chaîne, la chaîne ne passe pas mais ça fait illusion. Je me suis amusé à accrocher la chaîne à l'œillet de l'ancre et à la passer par les écubiers, mais il aurait fallu les élargir un peu avant de coller le pont. Du coup, j'ai triché en coupant la verge ( ) de l'ancre pour que l’œillet apparaisse au niveau de l'écubier :





La troisième ancre est à venir, avec sa saisine.
A suivre

La classe ce navire.
Grand bravo.

faire et défaire c'est toujours travailler...( il parait ) ,la teinte du pont est pas mal , bonne suite ,à plus .Y'a de la qualité aussi !

Ta mer est toujours très réussie je trouve, première ou deuxième version !
Et ta maquette est très soignée, c'est beau
Jean

Bonjour Tugboat,

Cela rend très bien avec le pont en bois, et les chaînes d'ancre sont fort bien aussi.
Pour la mer, je trouve que tu pourrais ne pas forcer, voire même représenter une simple houle portuaire. Ces navires n'ont pas beaucoup bougé après tout.

Bonne suite
