 "Oil canning effect"

Aller en bas
+2
bgire
Iceman29
6 participants
AuteurMessage
Iceman29
Aspirant
Aspirant
Iceman29

Localisation : Bretagne

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyDim 06 Juin 2021, 12:47

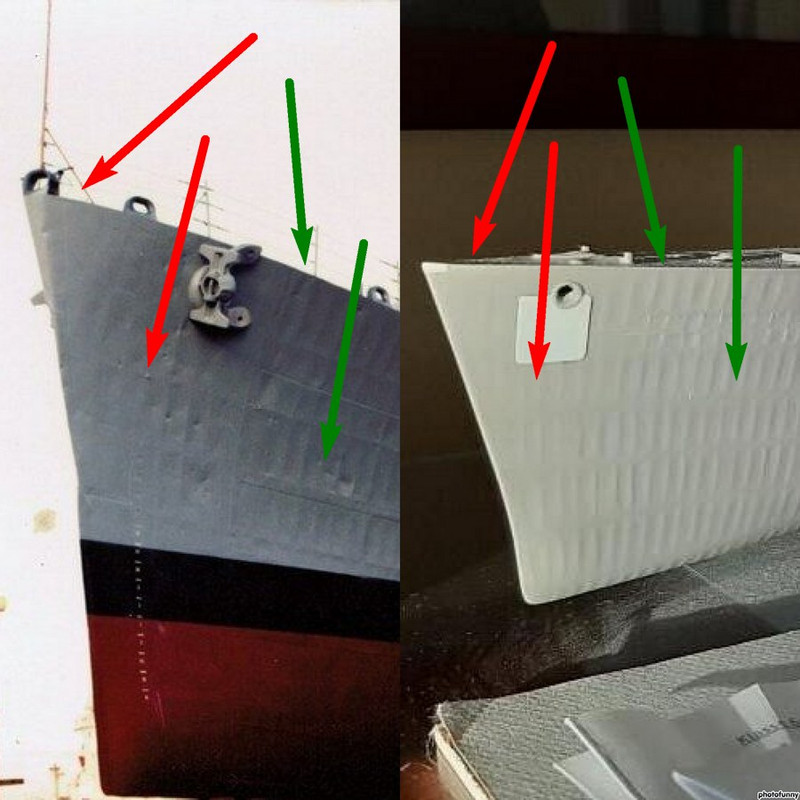

"Oil canning effect"

Un petit tutoriel:

https://translate.google.com/translate?sl=auto&tl=fr&u=http://www.shipmodels.info/mws_forum/viewtopic.php?f%3D59%26t%3D163082%26p%3D895746%26hilit%3Doil%2Bcanning%2Beffect%23p895746

"Oil canning effect" 771

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyDim 06 Juin 2021, 13:11

Iceman29 a écrit:
"Oil canning effect"

Un petit tutoriel:

https://translate.google.com/translate?sl=auto&tl=fr&u=http://www.shipmodels.info/mws_forum/viewtopic.php?f%3D59%26t%3D163082%26p%3D895746%26hilit%3Doil%2Bcanning%2Beffect%23p895746
Décidément, les traductions Google me feront toujours rire.
J'utilise le même principe (grattage avec une lame incurvée) mais j'ai rationalisé le truc en dessinant il y a une dizaine d'années une grille en PE, gravée en demi-épaisseur (0,05mm) que je fixe temporairement sur le morceau de coque. J'ai une grille "américaine", au pas d'un yard et une grille européenne au pas de 1m. Pour le 700e c'est vachement efficace mais il ne faut pas trop gratter, juste un ou deux passages très légers.
_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.

Espérons que le fond de la mer est étanche.
Quand un cachalot vient de tribord, il est prioritaire. Quand il vient de bâbord, aussi.
Oh ça c’est le Quacta qui se moque du Stifling.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.

Telle est la Voie.
Revenir en haut Aller en bas
Bernard Huc
Maistrancier
Maistrancier
Bernard Huc

Localisation : Cagnes sur mer

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyDim 06 Juin 2021, 14:01

En image de synthèse cet effet s'obtient très facilement avec un effet de "bump" (bosses) généré par une image de ce type :

"Oil canning effect" Bosses10

En plus on met une très légère map de ce type pour simuler la diversité des plaques :

"Oil canning effect" Tole_b10

On adapte la taille des images en fonction de la réalité des plaques.

Chose que l'on peut faire uniquement sur l'image rendue comme sur mes images du Camberra.
Mais que l'on peut aussi appliquer en effet de "displacement" qui va bosseler réellement le maillage (très densifié) de la coque si l'on veut obtenir cet effet en impression 3D.
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

"Oil canning effect" Empty
MessageSujet: "Oil canning effect"   "Oil canning effect" EmptyDim 06 Juin 2021, 14:55

Dans Rhino 7 (que j'utilise) il existe aussi des fonctions qui permettent de créer une texture en relief avec des possibilités de mettre des facteurs aléatoires, puis d'appliquer ladite texture sur des surfaces planes ou courbes. On imprime ensuite le résultat.

Le grattage, c'est pour les maquettes du commerce ou mes masters "pré-Rhino 7".
_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.

Espérons que le fond de la mer est étanche.
Quand un cachalot vient de tribord, il est prioritaire. Quand il vient de bâbord, aussi.
Oh ça c’est le Quacta qui se moque du Stifling.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.

Telle est la Voie.
Revenir en haut Aller en bas
Dagornson
Amiral
Amiral
Dagornson

Localisation : Hautes-Alpes

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyDim 06 Juin 2021, 16:25

Intéressant!
mais pour être tout à fait franc, je n'ai rien compris? c'est quoi la technique?

_________________
"Oil canning effect" 16884313

Revenir en haut Aller en bas
http://www.navires-maquettes.com/
migou31
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyDim 06 Juin 2021, 20:39

Salut Christian,
En 2009, au cours de la réalisation du diorama "Mare Island", je m'étais interrogé sur cet "effet canette", tel que je l'appelais à l'époque.
Il me semblait que cet effet provenait de la pression de l'eau sur les tôles. Apparemment, le problème est différent et viendrait de la soudure des tôles sur l'armature qui engendrerait des gondolages de la tôle. Peu importe !
Le but était de reproduire cet effet au 1/700 en PE.
La solution était simple, en demi épaisseur au verso, il suffisait de reproduire l'armature qui sous tendait la coque. Photo 1

"Oil canning effect" P1090511

"Oil canning effect" P1090510

Ensuite, au recto, il suffisait d'enfoncer légèrement la surface pour obtenir l'effet désiré. C'était tout bête !

"Oil canning effect" P1090810

"Oil canning effect" P1090811

"Oil canning effect" P1090512

La 3D n'a pas simplifiée le problème, chacun son casse tête ! Laughing Laughing Laughing
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing
Que de talents gâchés par la vanité !

"Oil canning effect" P3-min10
Revenir en haut Aller en bas
Dagornson
Amiral
Amiral
Dagornson

Localisation : Hautes-Alpes

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyLun 07 Juin 2021, 10:19

A part avec la peinture, je en vois pas trop comment faire ça...
"Oil canning effect" Ddg82_10

_________________
"Oil canning effect" 16884313

Revenir en haut Aller en bas
http://www.navires-maquettes.com/
migou31
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyLun 07 Juin 2021, 11:26

Superbe modèle ! D'où vient la photo ? cyclops
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing
Que de talents gâchés par la vanité !

"Oil canning effect" P3-min10
Revenir en haut Aller en bas
Iceman29
Aspirant
Aspirant
Iceman29

Localisation : Bretagne

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyLun 07 Juin 2021, 11:36

Le principe en peignant:

Plus ici : https://translate.google.com/translate?sl=auto&tl=fr&u=http://www.shipmodels.info/mws_forum/viewtopic.php?f%3D4%26t%3D158612%26hilit%3DOil%2Bcanning%2Beffect

"Oil canning effect" 20141205-155025

"Oil canning effect" 20-1

"Oil canning effect" DSCN0122-2

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Bernard Huc
Maistrancier
Maistrancier
Bernard Huc

Localisation : Cagnes sur mer

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyLun 07 Juin 2021, 11:38

Comme dit plus haut, pour une impression 3D, on peut facilement modéliser ces tôles bosselées. Mais dans ce dernier cas, je sèche .
On peut peut-être imaginer imprimer en 3D une espèce de peau avec ces reliefs et la coller sur le modèle en cours qui lui n'est pas imprimé en 3D.
Mais si la surface est un peu courbe, ça risque de ne pas marcher, la flexibilité de la résine est très relative.

Bernard
Revenir en haut Aller en bas
Dagornson
Amiral
Amiral
Dagornson

Localisation : Hautes-Alpes

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyLun 07 Juin 2021, 12:47

migou31 a écrit:
Superbe modèle ! D'où vient la photo ? cyclops
Jean
https://www.laroyale-modelisme.net/t25034-hyun-soo-kim-un-grand-parmi-les-grands

ici... Wink

_________________
"Oil canning effect" 16884313

Revenir en haut Aller en bas
http://www.navires-maquettes.com/
Claude26
Second Maître
Second Maître
Claude26

Localisation : Drôme
Navire préféré : Portes-avions

"Oil canning effect" Empty
MessageSujet: Re: "Oil canning effect"   "Oil canning effect" EmptyLun 07 Juin 2021, 15:41

migou31 a écrit:
Superbe modèle ! D'où vient la photo ? cyclops
Jean
Hyun Soo Kim  est un maquettiste assez extraordinaire et il crée cet effet sur beaucoup de modèles, en voici quelques exemples

L'USS Cole :
"Oil canning effect" Uss_co10

L'HMS Prince de Galles :
"Oil canning effect" Prince10

L'USS Missouri :
"Oil canning effect" Missou10
