 Chaîne d'étrave

Aller en bas
AuteurMessage
daniel67
Matelot
Matelot



Chaîne d'étrave Empty
MessageSujet: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 18:18

Une question de néophyte : on voit souvent une chaîne passant sous l'étrave de certains navires. A quoi cela correspond-t-il  ?

Merci d'avance aux érudits d'éclairer ma lanterne sur le sujet.
Revenir en haut Aller en bas
Iceman29
Aspirant
Aspirant
Iceman29

Localisation : Bretagne

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 20:01

Il faudrait préciser ta question, époque, militaire ou civil, une photo? Wink

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Yoann gui
Maistrancier
Maistrancier
Yoann gui

Localisation : Metz

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 20:05

Sous barbe de bout dehors ...
Comme dit iceman il faut préciser
Revenir en haut Aller en bas
Yves31
Vice-Amiral
Vice-Amiral
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 20:48

Daniel,
S'il s'agit de ces chaines sur les gréements, comme le suppose Yoann, elles servent à compenser les efforts imprimés par les voiles via leur étai sur les éléments du beaupré ; en effet, en cas de cassure du beaupré, l'ensemble la mâture se détruit.
Si c'est autre chose, alors il faut clarifier comme le demande Pascal.

Chaîne d'étrave Chaine10

Le Pourquoi Pas? du Cdt J.-B. Charcot :

Chaîne d'étrave Pourqu13

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
daniel67
Matelot
Matelot



Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 21:10

Merci pour vos réponses, mais je me rends effectivement compte que ma question est pour le moins peu claire. Sorry !

En fait, je parlais (enfin j'essaie !) d'une chaîne qui passe au niveau de l'étrave sous la quille, sur certains cuirassés, notamment. j'ai vu ça, en particulier sur des maquettes de l'Arizona, mais également sur d'autres unités.

Merci à vous pour vos réponses.
Revenir en haut Aller en bas
daniel67
Matelot
Matelot



Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 21:20

Je joins le lien Youtube sur la chaîne à laquelle je fais allusion

https://youtu.be/-BFZf_p4T1I?list=PLdPY23NZym_saWtjnP8D74352DlHrFtLj&t=237
Revenir en haut Aller en bas
Iceman29
Aspirant
Aspirant
Iceman29

Localisation : Bretagne

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyDim 18 Avr 2021, 22:36

Paravans peut être mais j'en doute, trop lourd, j'ai posé la question aux spécialistes, pour les paravans, c'est des câbles en général comme ici:

Chaîne d'étrave IMG20200928190922

Chaîne d'étrave IMG20200928190845

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Chevreuil
Second Maître
Second Maître
Chevreuil

Localisation : Cote d'Emeraude (22)
Navire préféré : Ben,mon canot'

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 19 Avr 2021, 19:39

Bonsoir.
Ça sert a positionner les paravanes divergentes pour écarter de la coque les orins soutenant les mines,donc ,les mines par la mème occasion.

_________________
Faire avec !
Revenir en haut Aller en bas
daniel67
Matelot
Matelot



Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 19 Avr 2021, 20:50

Merci tout plein pour cette précision ; je me coucherai moins bête ce soir  Very Happy Very Happy
Revenir en haut Aller en bas
Iceman29
Aspirant
Aspirant
Iceman29

Localisation : Bretagne

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 19 Avr 2021, 22:24

C'est un système hérité de la première guerre mondiale, durant la seconde, il n'y a plus de chaines à ma connaissance. Seul des cables sont fixés sous l'étrave.

Un américain m'a envoyé ce lien avec pas mal de dessins:

https://archives.imeche.org/archive/institution-history/first-world-war/paravanes?ipage=1

Citation :


Les paravanes ont été mis au point de 1914 à 1916 par le lieutenant Burney et le commandant Usborne en conséquence directe de la guerre, en raison de la nécessité de détruire les mines océaniques. Le paravane était déployé et lancé le long d'un navire remorqueur, normalement par la proue. Les ailes du paravane avaient tendance à éloigner le corps du navire remorqueur, exerçant une tension latérale sur le câble de remorquage.

Si le câble de remorquage accrochait le câble d'ancrage d'une mine, le câble d'ancrage était coupé, permettant à la mine de flotter à la surface où elle pouvait être détruite par un tir de canon. Si le câble d'ancrage ne se séparait pas, la mine et le paravane étaient rapprochés et la mine explosait sans danger contre le paravane. Le câble pouvait alors être récupéré et un paravane de remplacement installé. Cette méthode était encore utilisée pendant la Seconde Guerre mondiale.

Ces dessins détaillent la façon dont ils étaient utilisés et montrent les différents types.

https://archives.imeche.org/archive/institution-history/first-world-war/paravanes?ipage=1

Quelques dessins:

Chaîne d'étrave 651d8f476d88c51edcd1f3ce55a9fe1558e6821c56d79c76310fb705fa28c9a8

Chaîne d'étrave 651d8f476d88c51edcd1f3ce55a9fe1558e6821c56d79c76310fb705fa28c9a8



Citation :
66misos à écrit:

Info/citation de http://www.kbismarck.org/forum/viewtopic.php?t=8736

La plupart des navires sont équipés de deux boucles continues de chaîne qui descendent de chaque côté de la proue et passent dans un anneau situé à l'avant de la proue. Un câble de remorquage de la paravane est enchaîné à une boucle à l'avant, puis la chaîne en boucle est tirée à travers pour amener le point de remorquage jusqu'au pied avant...

Une chaîne ou un câble lourd emmène un point de remorquage pour les paravanes le long de la proue du navire jusqu'au pied avant et le paravan part à l'eau, son câble de remorquage revenant de la proue à environ 30-35 degrés par rapport à l'axe central...

Gréement sur le pont : http://www.shipmodels.info/mws_forum/viewtopic.php?f=47&t=12942&hilit=contour+gauge&start=1860#p736085

Chaîne d'étrave Screen_Shot_2018-03-20_at_6.11.13_PM

Chaîne d'étrave Screen_Shot_2020-03-13_at_2.11.48_PM

L'Arizona a été lancé en juin 1915, donc tout dépend à quelle époque on veut le représenter ainsi que ces chaines.

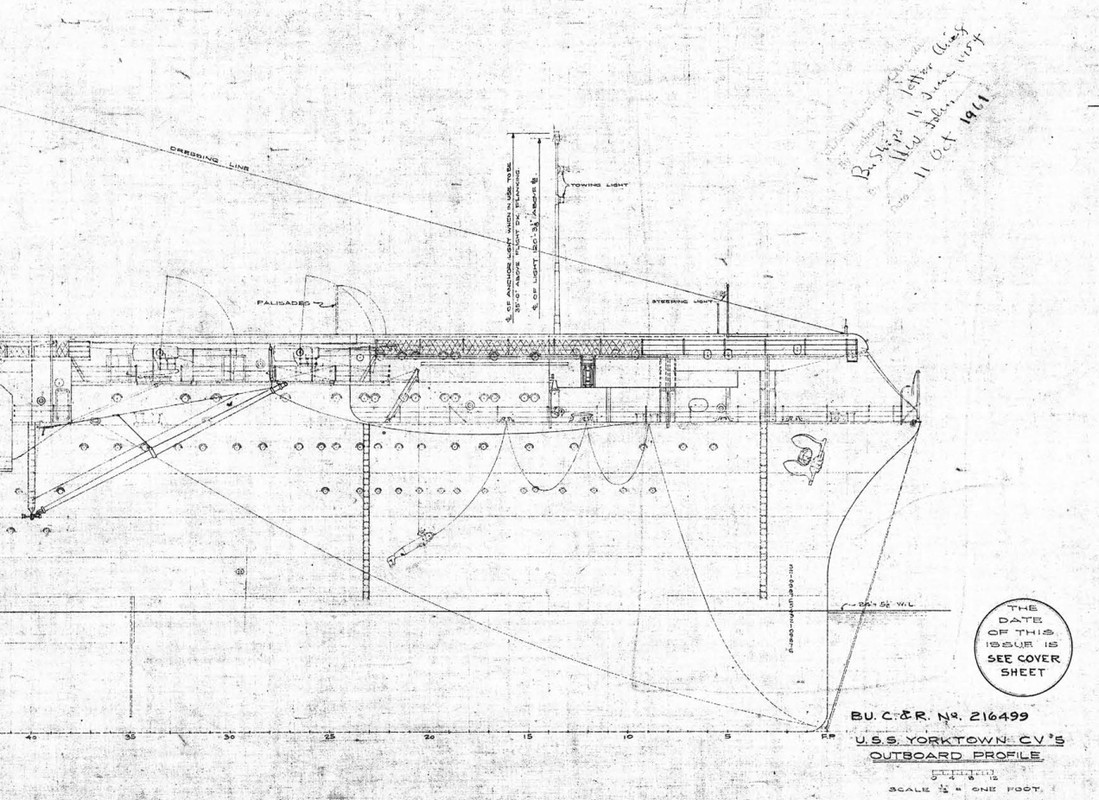

Je rajoute ce petit dessin de la Classe Yorktown montrant le système en 1940:

Chaîne d'étrave Screenshot-2021-04-19-22-18-59-190

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Aspirant
Aspirant
Iceman29

Localisation : Bretagne

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 19 Avr 2021, 22:29

Je pense que ce système de chaine permet de remplacer le cable de paravane quand il est cassé, la ferrure sous l'étrave est remonté à bord grace à la chaine, le nouveau cable peut alors être repassé dans la boucle qui est sur la chaine, puis il suffit de tirer sur la chaine du bord opposé pour descendre la boucle sous l'étrave. Il y a bien sur un autre système pour l'autre bord.

Chaîne d'étrave Screenshot-2021-04-19-22-33-41-149

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
hibikitokay
Maître
Maître
hibikitokay

Localisation : Un peut partout dans le monde.
Navire préféré : IJN Yamato

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 19 Avr 2021, 23:06

sur la classe Iowa il y en a une aussi

_________________
Dans mes rêves les cuirassés sont les seigneurs et les portes-avions sont des unités mineurs. Les missiles et le moteur à réaction n'existent pas.
Allez voir ma ligne directrice...
En cours         ---> FL (uss) Missouri ICI, IJN Yamato amélioré ICIUSS Lake Michigan (Iowa) ICI
A suivre          ---> Arizona, Hood, Nelson, Rodney, Bismarck, Scharnhorst et Misaka
Revenir en haut Aller en bas
daniel67
Matelot
Matelot



Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 19 Avr 2021, 23:07

Merci beaucoup pour cette réponse détaillée Very Happy Very Happy
Revenir en haut Aller en bas
migou31
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyMar 20 Avr 2021, 11:24

Grand merci à Pascal pour ces explications limpides !
J'ai cherché moi aussi pendant longtemps à quoi pouvaient servir ces machins sans jamais arriver à une explication correcte affraid
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing


Chaîne d'étrave P3-min10
Revenir en haut Aller en bas
daniel67
Matelot
Matelot



Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 03 Mai 2021, 07:20

Dans le dernier numéro de la revue LOS, dans l'article sur le HMS BELFAST, cette chaîne est qualifiée de "chaîne de remorquage" (page 28). Je ne comprend pas comment cela peut fonctionner ... Qu'en penser ?
Revenir en haut Aller en bas
hibikitokay
Maître
Maître
hibikitokay

Localisation : Un peut partout dans le monde.
Navire préféré : IJN Yamato

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 03 Mai 2021, 07:52

daniel67 a écrit:
Dans le dernier numéro de la revue LOS, dans l'article sur le HMS BELFAST, cette chaîne est qualifiée de "chaîne de remorquage" (page 28). Je ne comprend pas comment cela peut fonctionner ... Qu'en penser ?
Effectivement c'est ce qu'ils disent mais ce ne serait pas la première fois qu'ils disent des conneries.
Vu comme elle est positionné ce n'est clairement pas une chaîne de remorquage.

_________________
Dans mes rêves les cuirassés sont les seigneurs et les portes-avions sont des unités mineurs. Les missiles et le moteur à réaction n'existent pas.
Allez voir ma ligne directrice...
En cours         ---> FL (uss) Missouri ICI, IJN Yamato amélioré ICIUSS Lake Michigan (Iowa) ICI
A suivre          ---> Arizona, Hood, Nelson, Rodney, Bismarck, Scharnhorst et Misaka
Revenir en haut Aller en bas
Chevreuil
Second Maître
Second Maître
Chevreuil

Localisation : Cote d'Emeraude (22)
Navire préféré : Ben,mon canot'

Chaîne d'étrave Empty
MessageSujet: Re: Chaîne d'étrave   Chaîne d'étrave EmptyLun 03 Mai 2021, 09:32

Pour "remorquer" les pavanes !
