Bonjour à tous et merci à vous !

L'ensemble roof moteur/timonerie est presque terminé, voici quelques images :

Fabrication du petit roof à hublots : carton et balsa

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Roof_m14

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Roof_m15

Et l'ensemble avec tous les aérateurs, cheminée, pots d'échappement et accessoires divers :

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Roof_m16

La petite cloche ne fait que 3mm de hauteur et de diamètre, je l'ai fabriquée dans un bout de corne de brume et des petits bouts de tube en laiton.
Les gros aérateurs sont comme précédemment réalisés avec du fil électrique de divers diamètres.

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Roof_m17

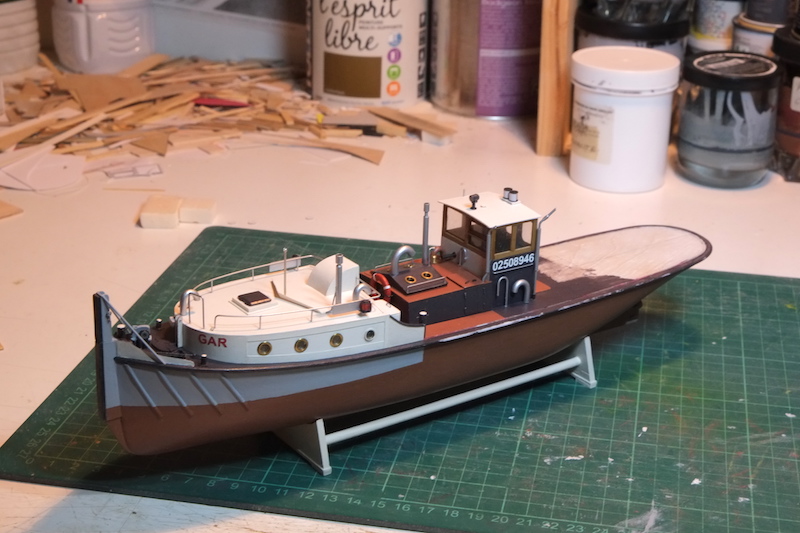

Une petite vue d'ensemble, ça prend tournure !!

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Roof_m19

Il restera encore à fabriquer le radar et le portique porte antennes et feux qui viendra sur le toit de la timonerie.

A bientôt

Stéphane
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Empty
MessageSujet: Re: Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80   Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 EmptyMer 14 Juil 2021, 15:09

Bonjour à tous,

Un petit update de l'avancement de mon GAR : la fabrication du portique de la timonerie.

Le portique réel du GAR :

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq11

Réalisation en laiton soudé : 1mm pour le portique et 0,8 pour les supports

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq14

Les petits tubes en 0,8 de diamètre des 2 antennes fouet m'ont posé des petits soucis, ils se sont en effet remplis d'étain liquide pendant la soudure et j'ai du les repercer à 0,4 après coup .

Petit montage à blanc avec les antennes : 2 antennes fouet et 2 autres, probablement une antenne GPS et peut être une antenne AIS, je ne sais pas trop ...
Les antennes fouet sont en acier de 0,3mm
Les 2 autres sont en plastique

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq13

J'ai fait l'impasse sur la représentation du dispositif  qui permet de basculer le portique vers l'arrière pour passer sous les ponts.
A cette échelle, cela aurait été ridiculement petit et la fixation sur le toit de la timonerie aurait été beaucoup trop fragile.


Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq12

Et définitivement en place sur la timonerie avec le gyrophare orange et le petit feu rouge à tribord :

Le gyrophare, un peu retaillé, est du commerce, le feu rouge est fait à la main dans du plastique rond de 1,5mm de diamètre.

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq15

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq16

Remorqueur Amsterdammertje GAR (Plan 1/50°) de Stephane80 - Page 5 Portiq17

Voilà pour cette fois !

A bientôt !

Stéphane
