 Construction du springer

Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Construction du springer   Construction du springer EmptyVen 21 Aoû 2009, 11:38

Puisque j'ai terminé mon premier bateaux je me lance dans un deuxième le SPRINGER. Le springer est un pousseur avec on peut aussi faire du water-polo avec des bateaux. Il a l'air simple surtout avec les plan fournit dans le mrb.

Vous le connaissez?

Construction du springer 308068springer004

Construction du springer 369455springer005


Dernière édition par tangkart le Dim 14 Fév 2010, 19:17, édité 1 fois
Revenir en haut Aller en bas
Yuth
Crabe Tambour
Crabe Tambour
Yuth

Localisation : Paris ou Arcachon
Navire préféré : Marine Nationale

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 21 Aoû 2009, 11:59

c'est mignon comme petit navire Smile

_________________
Construction du springer Sig10Construction du springer 410Construction du springer 210Construction du springer 110
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
Andy
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Andy

Localisation : Parisien exilé dans l'Oise

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 21 Aoû 2009, 12:44

Jamais vu auparavant, mais super sympa. Very Happy

_________________
Si tu protèges ton navire de la terre, il te protègera de la mer. (Proverbe croate)
Revenir en haut Aller en bas
Flash
Lieutenant de Vaisseau
Lieutenant de Vaisseau
Flash

Localisation : Au milieu de l'Atlantique
Navire préféré : Tirpitz

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 21 Aoû 2009, 12:57

Je ne connaissait pas mais c'est original et plutot simpa comme modele Smile

_________________
Construction du springer Police10
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 21 Aoû 2009, 13:58

Je ne vous est montrer qu'un modèle mais dans le mrb il y en as plein d'autres.En plus il est simple à motorisé.


Dernière édition par tangkart le Dim 14 Fév 2010, 19:18, édité 1 fois
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptySam 22 Aoû 2009, 13:38

J'ai acheter le magasine mrb et le plan était dedans donc j'ai acheter du contreplaqué marine 3mm pour le construire.Mais le contre plaqué plus fin est impossible à trouver par chez moi.


Dernière édition par tangkart le Dim 14 Fév 2010, 19:19, édité 1 fois
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyDim 23 Aoû 2009, 16:19

Je pense que le contreplaqué était le plus simple en 3mm c'est le plus fin de mon magasin sinon j'aurais pris du 2mm.


Dernière édition par tangkart le Dim 14 Fév 2010, 19:20, édité 1 fois
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyDim 23 Aoû 2009, 16:46

je verrais pour le prochain alors
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyDim 23 Aoû 2009, 18:05

Et personne ne connait ce bateaux? actuellement je fait les gabaris pour découpé les morceau (que je ferrait mercredi) et j'assemblerait tous sa jeudi.
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyDim 23 Aoû 2009, 19:32

Avec l'achat du bois j'ai dépenser 5€ pour l'instant.
Revenir en haut Aller en bas
Andy
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Andy

Localisation : Parisien exilé dans l'Oise

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyDim 23 Aoû 2009, 20:00

Les seules maquettes de pousseurs que je connaisse, ce sont l'Aramis au 1/15e et le Valois au 1/33e. Sad

_________________
Si tu protèges ton navire de la terre, il te protègera de la mer. (Proverbe croate)
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyLun 24 Aoû 2009, 09:07

L'ancien a écrit:
ce qui est sûr c'est qu'vaec ce contreplaqué on peut faire une jolie maquette pour pas cher à partir d'un plan !

J'ai acheter ce contre plaqué non pas pour son prix mais parcque c'etait le seul que je connaisser.Very Happy
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyLun 24 Aoû 2009, 09:08

Andy a écrit:
Les seules maquettes de pousseurs que je connaisse, ce sont l'Aramis au 1/15e et le Valois au 1/33e. Sad

Moi je ne connait pas les tiennes No je vais aller voir ce que c'est.
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyLun 24 Aoû 2009, 09:11

Construction du springer 308068springer004
Avec quoi font t-il les protection sur le coté?Question
Revenir en haut Aller en bas
Akula
Maître
Maître
Akula

Localisation : Metz

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyMer 26 Aoû 2009, 10:14

Andy a écrit:
Les seules maquettes de pousseurs que je connaisse, ce sont l'Aramis au 1/15e et le Valois au 1/33e. Sad

L'Aramis, j'ai retrouvé la photo d'une démonstration à mon club où un modèle y était présenté.

Construction du springer P1050106


Belle bête (grosse surtout) ça tourne sur place, c'est assez sympa pour du pilotage de précision.

@+
Revenir en haut Aller en bas
Akula
Maître
Maître
Akula

Localisation : Metz

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyMer 26 Aoû 2009, 10:21

tangkart a écrit:

Avec quoi font t-il les protection sur le coté?Question

Je pense que des baguettes de balsa conviendraient parfaitement, il existe même des baguettes déjà profilées pour les bords d'attaque des ailes.
Revenir en haut Aller en bas
Andy
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Andy

Localisation : Parisien exilé dans l'Oise

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyMer 26 Aoû 2009, 11:03

L'Aramis est un pousseur de 13m. Le Valois est encore plus gros, c'est un 22m. La photo du catalogue Stab est tellement pourrie que je ne peux pas la transférer sur le forum. Désolé. D'aspect, ils sont extrêmement similaires. Very Happy

_________________
Si tu protèges ton navire de la terre, il te protègera de la mer. (Proverbe croate)
Revenir en haut Aller en bas
Akula
Maître
Maître
Akula

Localisation : Metz

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyMer 26 Aoû 2009, 11:31

C'est beau Gogol !

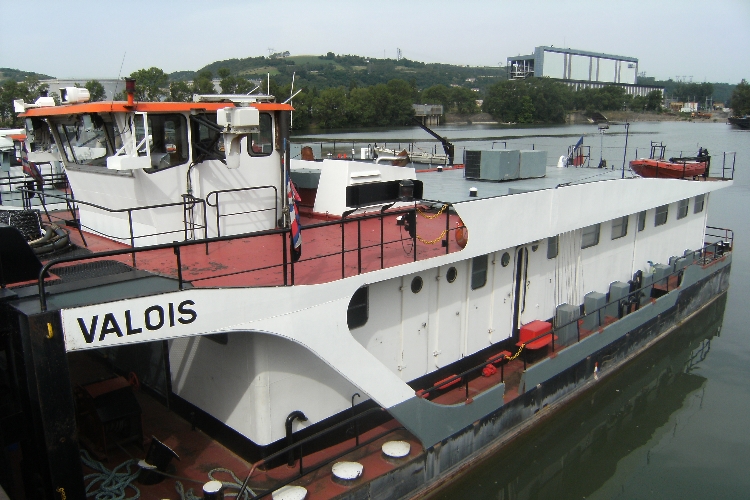

Construction du springer Valois

Trouvez ici: http://www.pousseurs.fr/index.html
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyJeu 27 Aoû 2009, 09:37

Il est bien aussi celui la. Smile
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyJeu 27 Aoû 2009, 09:41

Merci pour vos reponse.Je le ferait comme sa alors.Sinon le bateaux est découpé.Et samedi il sera collé je n'ai pas de photo désolé.
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 28 Aoû 2009, 09:18

Et pour fair mon arbre d'helice pour aller j'usque à mon moteur je suis obliger d'acheter sa chez un vendeur pro je peut pas me le faire?
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 28 Aoû 2009, 09:26

Oui il donne une longueur donc merci j'irais acheter tous sa alors et le moteur par contre est que un moteur de voiture telecomander suffit?
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 28 Aoû 2009, 09:55

Sinon une petite astuce que j'ai réaliser sur le springer:j'ai collé des petite baguettes à demies-rond aux endroits où plusieurs morceaux s'assemblent.
Revenir en haut Aller en bas
Akula
Maître
Maître
Akula

Localisation : Metz

Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 28 Aoû 2009, 10:34

Hello les bricolos.

Un arbre d'hélice peut se fabriquer.

Alors Ok, pour des dimensions "standard" il est préférable de l'acheter, surtout pour un prix de 7€ en moyenne ça ne vaut pas le coup de s'embêter.

Seulement quand les dimensions sont spéciales, comme un arbre très court pour un diamètre 4mm sur roulement, ben dans ce cas, c'est à faire soi-même... car 35€ mini dans le commerce ça fait mal et c'est pas encore la bonne dimension.

Pour un arbre d'hélice sur palier de 4mm c'est archi simple :


---------
Accessoire indispensable c'est le coupe-tube (3€ chez la reine merline), du tube laiton ;

Chalumeau + étain ;

Tube (laiton) de 6mm ext et 5mm int: 2€ les 30cm ou 4.10€ le mètre ;

Tube (laiton) de 5mm ext et 4mm int: 1.90€ les 30cm
Un arbre inox 4mm fileté d'un coté ;
----------

Couper 2 bout de tube de 5mm ext de 1cm (les paliers), un bout à la longueur désiré de tube de 6mm ext.

Souder les deux paliers à l'interieur aux extremités de votre tube avec un petit chalumeau et de l'étain (spécial plomberie).

Vous avez déjà votre tube d'étambot.

Vous y glissez votre arbre... Voilà un tube d'étambot + arbre d'hélice maison.

Avantage, avec la quantité de laiton achetée vous pouvez en faire plusieurs. à la taille voulue et à moindre coup quand même.
Inconvénient: trouver ou faire l'arbre en Inox fileté, cela dit dans un club, il y a toujours un copain qui possède une filière ou faites marcher vos relations.


Voilà. a savoir que j'ai fait un arbre sur roulement pour mon Akula et ça a été tout aussi simple.


Bon courage dans ta réalisation et @+
Revenir en haut Aller en bas
pécheur
Major
Major



Construction du springer Empty
MessageSujet: Re: Construction du springer   Construction du springer EmptyVen 28 Aoû 2009, 10:37

Merci pour ton aide akula j'essayerai ta méthode. Very Happy
Revenir en haut Aller en bas
