 Les tableaux de poupe supposés de l 'Hermione

Aller en bas
AuteurMessage
JJM
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JJM

Localisation : creuse
Navire préféré : la Bretagne110 canons

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyVen 15 Jan 2021, 11:58

Re Bonjour tout le monde

Afin de ne pas trop empiéter dans le post de Jojo la bricole, j'ai préféré faire un post a part concernant les tableaux de poupe que l'on pourrait attribuer a notre Hermione.
Celui de la réplique de Rochefort ne me parait pas crédible ( mais ce n'est qu'un avis.....). La béance des ouvertures laissées dans le tableau de poupe est bizarre. Elle correspond bien sur a l'ouverture des chambres supprimées de la dunette.
D'une façon plus crédible, je pense que le tableau de poupe a du être retravaillé en laissant peut être l'ouverture de sabords carrés correspondant aux 6 livres des gaillards.
C'est l'idée qui m'est restée pour réaliser la poupe de mon Hermione en laissant deus sabords de retraite.

Le tableau de poupe des frégates françaises est d'une grande variété. La forme comme pour les vaisseaux européens est celle du fer a cheval plus ou moins prononcée,avec ou sans décoration., avec ou sans sabords de retraite.


Voici une proposition de Mr Gérard Piouffre



Les tableaux de poupe supposés de l 'Hermione Img_3258






Les tableaux de Rossel peints sur le vif nous montrent d'autres exemples


Les tableaux de poupe supposés de l 'Hermione Img_5435






Une maquette datant des années 1980 que j'ai pris beaucoup de plaisir a restaurer montre une poupe légèrement différente


Les tableaux de poupe supposés de l 'Hermione Img_7411




Une variante, H M S  Surprise ( ex  frégate française Unité ) peinture de Geoff Hunt


Les tableaux de poupe supposés de l 'Hermione Img_9511



Sans oublier la Concorde sur laquelle les ouvriers de Rochefort se sont appuyés. Seuls les plans de cette frégate sont parvenus jusqu'à nous grâce aux plans anglais. Ceux -ci ont été relevés avec grande précisions avant et apres transformations aux standards de la Royal Navy.

Le dessin de cette poupe proviens des archives, des livres de Mr Boudriot et Hubert Berti la Frégate Marine de France 1650-1850



Les tableaux de poupe supposés de l 'Hermione Img_3259



Le choix est vaste. Les poupes anglaises sont généralement trilobées. Une courbe centrale et deux petites accolées pour les bouteilles ( commodités des officiers ).


Je pense qu'il y a le choix pour se rapprocher d'une certaine crédibilité et authenticité.

Amitiés Jean-jacques
Revenir en haut Aller en bas
fpesle
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMar 23 Fév 2021, 01:44

Les tableaux de poupe supposés de l 'Hermione P1010380Les tableaux de poupe supposés de l 'Hermione P1010380
Revenir en haut Aller en bas
fpesle
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMar 23 Fév 2021, 01:46

Bonjour,

Voila ce que j'ai fais, alors une erreur les cadres intérieur des fenêtres devraient être plus vers l'extérieur, comme celles des fausses fenêtres.
Revenir en haut Aller en bas
JJM
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JJM

Localisation : creuse
Navire préféré : la Bretagne110 canons

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMar 23 Fév 2021, 09:53

Bonjour compagnon

Je mets l'accent sur  " compagnon" en faisant référence aux compagnons du devoir qui faisaient leur tour de France de formation, chacun dans sa spécialité. Hommage a ton travail excellentissime sur ton Hermione et tes sculptures. Ce travail se rapprochant de notre réflexion  a Gérard Piouffre et a moi sur ce que devait être la poupe de l'Hermione.
Le cadre intérieur des fenêtres...........détail mineur pour moi qui ne jure absolument pas sur la remarquable qualité de l'ensemble.

A bientôt. C'est un plaisir. Amicalement jean-Jacques
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
Magellan

Localisation : Brest
Navire préféré : Marine XVIII ème, XIX ème

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMar 23 Fév 2021, 15:29

Bonjour,
Voilà un sujet intéressant qui montre bien qui montre bien le flou qui entoure la réalisation de la poupe de l'Hermione contemporaine.

Cette frégate fait partie d'une série de type "la Concorde".
Cette dernière ayant été capturée il en reste heureusement les plans officiellement relevés par les anglais.
Le choix des constructeurs de Rochefort d'aujourd'hui s'en sont largement inspirés avec, on peut le dire, un service minimum.
Tout reste donc ouvert et plusieurs versions circulent .
Ci- dessous la version assez harmonieuse issue de la monographie "Le Mineur"

Les tableaux de poupe supposés de l 'Hermione P1270430



On voit dans le très beau tableau  de Geoff Hunt présenté par JJM ci-dessus,que  l'ex frégate française "Unité" correspond bien au style français
avec sa poupe en fer à cheval.
Cette poupe ressemble fort au modèle d'une autre frégate pourtant construite 30 ans avant l' "Unité" d'où une persistance dans le temps de cette mode.

Les tableaux de poupe supposés de l 'Hermione Hunt-u10

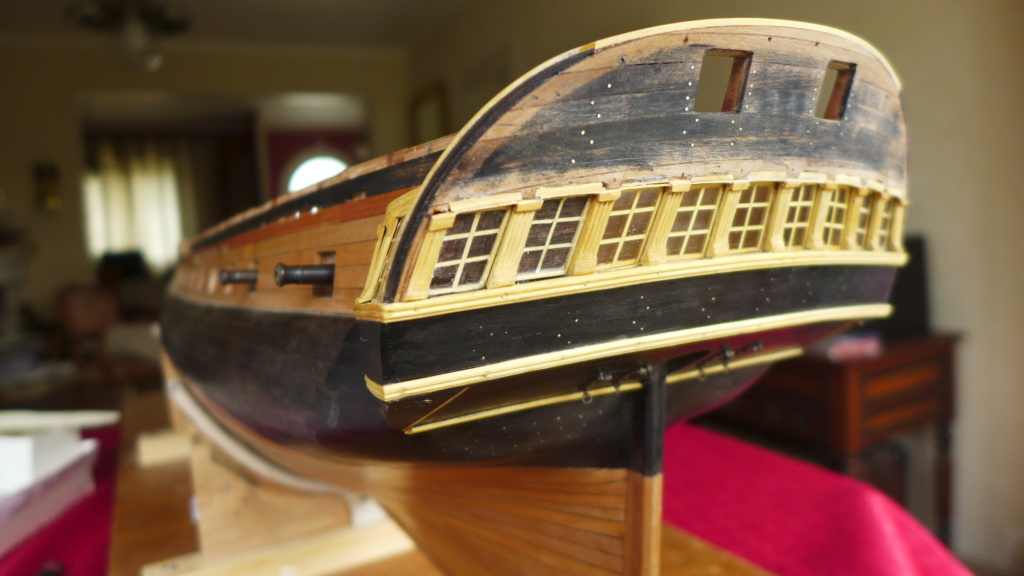

Les tableaux de poupe supposés de l 'Hermione P1270431
Revenir en haut Aller en bas
JJM
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JJM

Localisation : creuse
Navire préféré : la Bretagne110 canons

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMar 23 Fév 2021, 16:55

Bonjour " Magellan "

Mine de rien, la dernière photo présente une coque et une poupe de belle facture avec une certaine patine............
Étant gourmand, je souhaiterai en voir un peu plus. Merci.

Amicalement Jean-Jacques
Revenir en haut Aller en bas
fpesle
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 00:38

Bonjour Jean -jacques,

Merci pour ton commentaire.
Revenir en haut Aller en bas
fpesle
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 00:41

Bonjour Magellan,

Comme Jean-jacques je suis intrigué par cette poupe, qui semble avoir été démontée ou en réparation. Quoi qu'il en soit elle est superbe.

Cordialement
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
Magellan

Localisation : Brest
Navire préféré : Marine XVIII ème, XIX ème

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 07:26

Bonjour à vous, cette poupe est celle de la « Belle Poule ». Plan de Jean Boudriot au 48eme . Elle n’est pas ancienne mais tout simplement en construction. C’est du neuf donc,la patine est due au ponçage des têtes de clous et à la préparation du bois pour recevoir un traitement final. Une teinte noire bois comme la partie inférieure ou peut être un bleu un peu vieilli, mais là, j’hesite encore.
Revenir en haut Aller en bas
JJM
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JJM

Localisation : creuse
Navire préféré : la Bretagne110 canons

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 10:02

Bonjour

Cela augure d'un travail de grande qualité. Bonne continuation.

Amicalement Jean-Jacques
Revenir en haut Aller en bas
fpesle
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe



Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 17:36

Bonjour Magella,

Je me disais bien que cette poupe me disait qq chose, j'ai fais mon Hermione avec la monographie de la belle poule, car je n'avais que les plans de "bateau modèles".

Sur mon modèle j'ai fais cette partie en ébène, mais un bleu c'est pas une mauvaise idée. Avez vous dejà posé une découpe en papier bleu pour voir?

Quoi qu'il en soit magnifique!!!
CLDT
Revenir en haut Aller en bas
JJM
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
JJM

Localisation : creuse
Navire préféré : la Bretagne110 canons

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 17:53

Moi je pensais a un bleu foncé, marine quoi, en fait c'est le reflet de la mer sur le noir de la poupe qui donne cet aspect, mais c'est  " top moumoute " .

Jean-Jacques
Revenir en haut Aller en bas
Chevreuil
Second Maître
Second Maître
Chevreuil

Localisation : Cote d'Emeraude (22)
Navire préféré : Ben,mon canot'

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 19:05

Bonsoir.
Au moins sur ces maquettes,les bouteilles ont la bonne inclinaison .

_________________
Faire avec !
Revenir en haut Aller en bas
jojo la bricole
Quartier-maître de première classe
Quartier-maître de première classe
jojo la bricole

Localisation : Toulon
Navire préféré : Kurun, La Toulonnaise, Boutre, Trois-tonneaux Thomas (plans du Chasse-Marée), Doris (plans AAMM), HERMIONE (plans Lemineur ed. Ancre))

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyMer 24 Fév 2021, 19:44

Bonsoir à tous,

Voilà un sujet intéressant et documenté.

Merci Jean-Jacques.

Jojo
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
Magellan

Localisation : Brest
Navire préféré : Marine XVIII ème, XIX ème

Les tableaux de poupe supposés de l 'Hermione Empty
MessageSujet: Re: Les tableaux de poupe supposés de l 'Hermione   Les tableaux de poupe supposés de l 'Hermione EmptyJeu 25 Fév 2021, 13:28

Merci les amis, je propose de poster la photo de cette poupe après achèvement,du moins avant sculptures dans un premier temps car il me faut suivre d’abord une suite logique pour avancer sur cette maquette.
