Langoustier Camaret (Constructo 1/35°) par Gwaym

Bonjour à tous,
Je fais partie de ceux qui profitent largement des conseils prodigués dans ce forum... essentiels pour un grand débutant !
Cela faisait quelques années que me trottait dans la tête l'idée de faire une maquette en bois. Le confinement du mois de mars 2020 aidant, je me suis lancé dans ce langoustier, réputé "simple" pour débuter...  Si "simple" c'est ça, je me demande ce que "compliqué" dissimule !!!
Voici quelques photos des étapes, n'hésitez pas à me prodiguer vos conseils, je suis évidemment preneur.

J'y joindrai quelques conseils, bien sûr me reprendre et me contredire si nécessaire

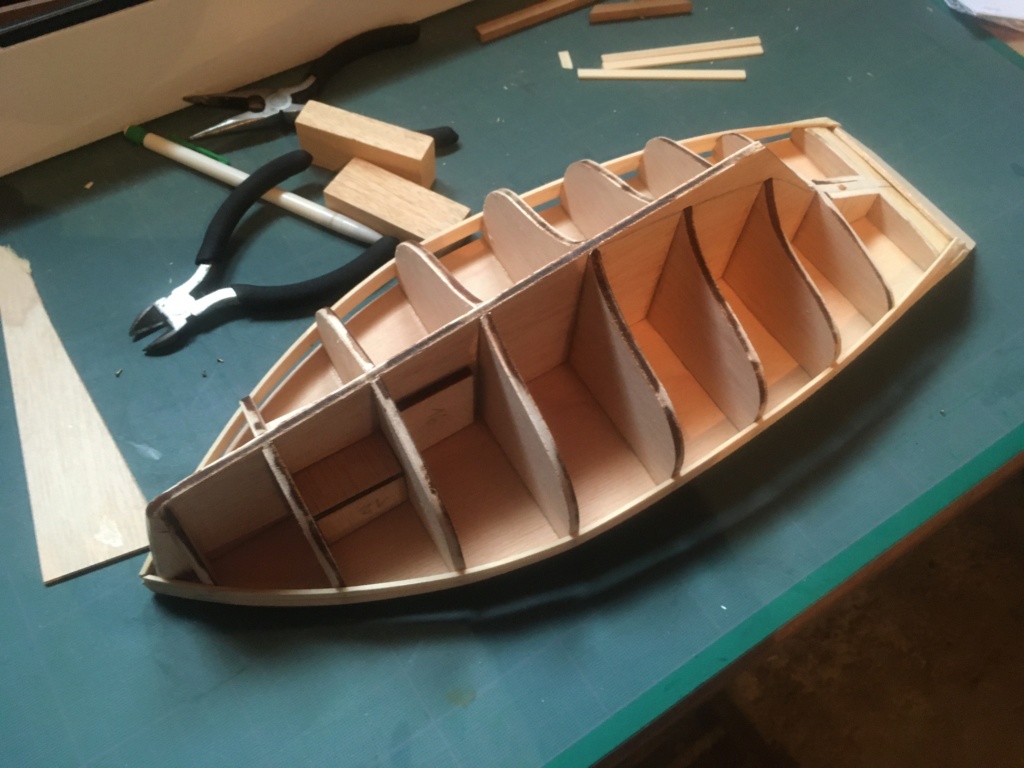

Coque et pont... collage à la colle à bois




Pour le pont attention à le faire bien plat (au moins de babord à tribord vu qu'il est légèrement courbe) cela permet de faciliter le positionnement et le le collages du mobilier de pont.

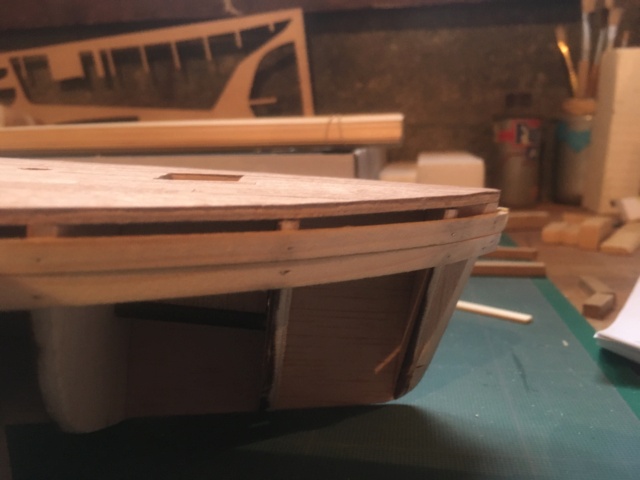

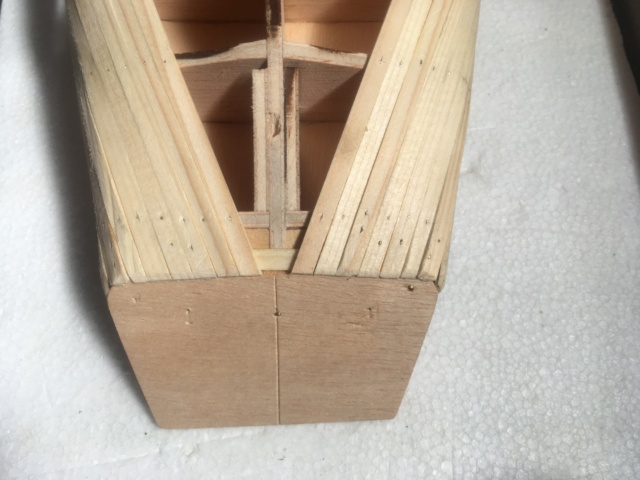

J'avoue que la coque m'a bien pris la tête ! ajuster, plier, torsader, tailler...
J'ai choisi de clouer comme c'était indiqué, puis de couper les têtes de clous, si c'était à refaire je retirerai les clous après séchage.
Pour préparer le pliage des lattes, je les ai trempées dans un morceau de tuyau d'arrosage bouché à une extrémité - lors de la pose, bien penser à les faire dépasser suffisamment pour tailler l'emplacement de l'étrave et de la quille (pour éviter d'avoir à boucher des trous !)






Suite au prochain épisode...

Bonjour,
Tout ça m'a l'air bien parti, et comme tu as pu le lire sur ce forum, très peu sont adepte du clouage laissé en place voire du clouage tout court. Quoiqu'il en soit fait à ta main en n'oubliant surtout pas que le principal est de se faire plaisir.
Bonne continuation

Amicalement Georges

Bonjour Gwaym,
Décidément ce Camaret de constructo a le vent en poupe sur ce forum!
Tout comme Georges, bon début de montage que tu nous montres là; j’espère que tes clous ne vont pas trop te gêner pour le ponçage de la coque.
Bonne continuation!

Bien d'accord cher Geo 31, c'est bien le principal de se faire plaisir ! D'ailleurs je ne profite pas nécessairement de temps de séchage ou autre pour avancer une autre partie de la maquette : chaque chose en son temps !
OuiClément Lenoir j'ai l'impression que cette maquette présentée comme relativement simple attire les néophytes comme moi !

D'une manière générale une des principales difficultés est pour moi de maintenir les pièce pour le séchage lorsqu'elles sont à plier etc... Merci à tous ceux qui ont posté leurs astuces (clous, serre-joints, pinces en tout genre...). Pour répondre précisément à ta question sur le ponçage (qui est déjà fait) je regrette vraiment de ne pas avoir terminé d'enfoncer les clous au chasse clou...

Ici le montage des pavois et de leur recouvrement et la préparation du bastingage :




Montage du bastingage (encore une fois où je me suis dit "ils sont fous ces romains" !)

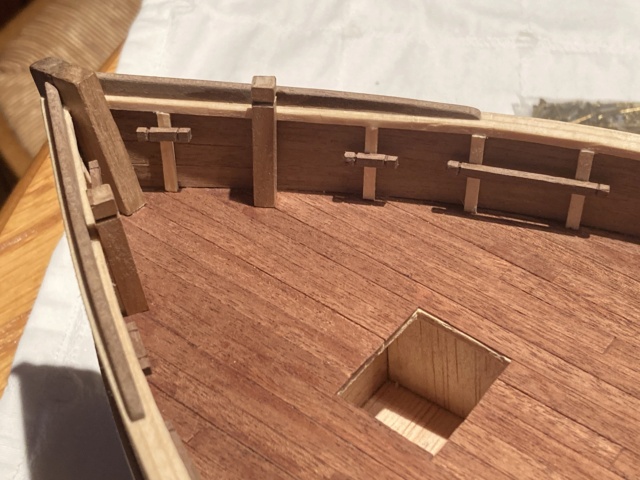

Ci-après l'avancement de l'habillage intérieur des pavois (bittes de proue etc...) :





Concernant les bordures butées sur l'étrave, collées sur le bastingage, c'est là que j'ai compris que rien ne serait jamais droit ou rectiligne sur cette maquette ! que des courbes, pliages, biseaux...

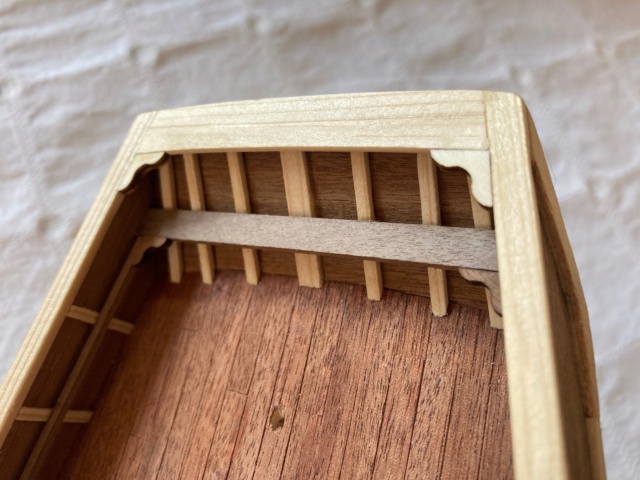

Jolie prise de tête également sur la poupe légèrement arrondie (pas assez sur la photo diront les puristes et ils auront raison  ) : j'au dû reprendre des lattes de recouvrement, la longueur des baguettes de bastingage n'étant pas assez importante pour produire la lisse de bastingage.
J'ai tenté plusieurs fois de les former sans succès, je me suis résolu à les tailler en léger arrondi après collage sur chant.

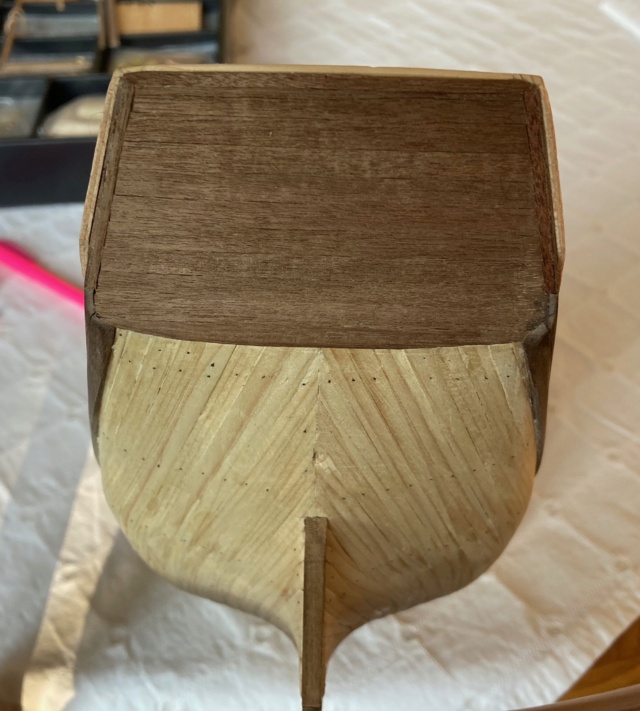

Je mets ici une photo de la poupe, j'ai eu beaucoup de mal à comprendre comment elle "devait" se terminer : jonctions des baguettes, lesquelles se superposent etc... Voici le résultat après triturage de cervelle

A chaque fois que j'ai terminé une étape, j'ai l'impression d'avoir fait le plus dur... Je déchante bien vite !

Ici le travail sur les cadènes, vu le matériau je suis passé à la colle prise rapide, seule exception pour moi à la colle à bois : évidemment lorsqu'il faut coller du métal !

Beau chantier .Tu as pas mal avancé , Moi aussi je débute et je vais continuer a suivre ton chantier car avec la notice , c 'est vraiment pas évident .

thierry 83 a écrit:

Beau chantier .Tu as pas mal avancé , Moi aussi je débute et je vais continuer a suivre ton chantier car avec la notice , c 'est vraiment pas évident .

Merci Thierry ! Je te souhaite un excellent démarrage de chantier et beaucoup de patience !

Suite du chantier...
Pour la cabine, le toit est arrondi aussi, sinon ce n'est pas drôle
J'ai repris les épaisseurs pour être bien calé sur la taille du toit, pour un ajustement optimal



J'ai ajouté des gonds pour le fun, bien que je pense que les portes glissaient sur les côtés... Quelqu'un a la précision historique ?
La photo finale avec le banc monté



Suite au prochain épisode...

Gwaym a écrit:

[...] J'ai choisi de clouer comme c'était indiqué, puis de couper les têtes de clous, si c'était à refaire je retirerai les clous après séchage [...]

Gwaym a écrit:

[...] Pour répondre précisément à ta question sur le ponçage (qui est déjà fait) je regrette vraiment de ne pas avoir terminé d'enfoncer les clous au chasse clou [...]

Hi Gwaym.
Ben, moi aussi, je trouve que pour une "première fois", tu te démer débrouilles très bien.
Je me permets juste 2 conseils :
- pourquoi la prochaine fois ne pas privilégier les épingles ultra-fines ou celles à épaulement, efficaces, récupérables, plus faciles d'application et d'enlèvement, qui ne laissent pas de trace plutôt que le clouage quelque soit l'enfoncement ?
- veiller à bien appliquer la virure suivante contre la précédente, i.e. sans interstice (oui, je sais, c'est pas simple, compte tenu des variations de courbure, j'en sais quelque chose...)

Bonne suite, on suit avec plaisir !

Je suis bluffé par ce que tu fais et surtout par la vitesse où tu vas.
je crois que je vais attendre que tu en sois au gréement pour pomper ce que tu réalises... (le plus difficile, je pense qu'il reste à venir)

Yves31 a écrit:

pourquoi la prochaine fois ne pas privilégier les épingles ultra-fines ou celles à épaulement

+1 effectivement ça m'a bien séduit cette méthode, on verra la prochaine mais ce sera peut-être à la retraite (dans une quinzaine d'années s'il n'y a pas une autre réforme d'ici-là ) - c'est vrai que j'ai laissé passé quelques espacements entre les virures, on regrette beaucoup après ! Vive la pâte à bois...

Bifidus a écrit:

je vais attendre que tu en sois au gréement pour pomper ce que tu réalises

C'est sympa mais je t'avoue que je suis super intéressé par les réponses à tes dernières questions sur ton fil de chantier concernant les cordages ! Donc si c'est moi qui peut pomper ça me va
Sinon j'ai commencé le chantier fin avril 2020 (presque 9 mois déjà), j'avais fait quelques photos, c'est pour ça que j'ai pu les mettre en ligne à la suite

En tous les cas c'est très agréable d'avoir tous vos retours et conseils

J'ai cru que tu avais tout fait en deux jours !!!
J'ai installé le cordage du beaupré ce week-end, je crois que je ne m'en suis pas trop mal sorti car ca semble fonctionner comme sur un bateau normal (on tire une corde qui se tend grâce aux poulies puis on attache cette corde aux taquets (que je n'ai pas pensé à former comme les tiens !).
Mais c'est vraiment un truc de malade, je mettrai des photos demain si j'ai le temps.

Bonjour

Belle construction ...

Bonne continuation

Merci Jean-Christophe

Bifidus, j'ai vu ta réalisation de beaupré c'est top, je te demanderai des conseils sur la grosseurs des cordages, j'ai vu dans d'autres fils de discussion que certains utilisaient des cordages différents pour coller à la réalité, à voir

Bonjour à tous, comme j'aime bien faire les choses à fond, je suis à la recherche de l'usage du mobilier présent sur le langoustier (la cabine je vois à peu près, ainsi que la machinerie  ) Par contre les 2 autres j'ai du mal à déterminer leur fonction exacte. Et si vous avez des photos "en vrai" ça me ravirait !

Je sais pas si ce montâge est toujours d'actualité?? . ..Si oui je peux répondre aux interrogations
On dit pas beaupré mais bout dehors parce qu'il se rentre ou se relève quand on rentre au port.
La cabine arrière c'est la chambre avec les couchettes tables rangement.. les petites ouvertures demi cercle c'est pour voir le compas quand on est à la barre.
Ensuite le capot moteur avec la poupée pour remonter les casiers. Caillebotis accès au vivier le capot centrale le faux pont autour du vivier ou l'on range les casiers ..capot avant c'est le poste avant qui est l'endroit du mousse qui est relié au faux pont ou il prépare les casiers, fait le cuisine et souvent dort sur les voiles de rechange.

Je fais un tour du kit constructo que je connaissais pas... le kit fait tres yatch de plaisance que bateau de travail.

Bonjour Yoann, oui montage toujours d'actualité mais travaux en cours donc pas le temps ni l'espace pour avancer (je me suis transformé depuis quelques temps en carreleur-peintre-poseur de plancher)

Super pour ces précisions ; saurais-tu où je pourrais trouver des photos d'illustrations de ce mobilier de pont ? Je parle de photos d'époque ou de navire restaurés
Grand merci !

Sinon oui le kit non-peint fait un peu bateau de plaisance (ce qu'ils sont devenus d'ailleurs lorsqu'ils naviguent encore ) mais je trouve la finition bois plus discrète et plus sobre, là c'est une histoire de goût !

Dans le monde moderne tu es un agent multiservice
Oui la coque non peinte mais ca encore pourquoi pas meme si la particularité de ces bateaux c'étaient aussi leurs couleurs ..mais surtout les ferrures en laiton  :/

Ils y en a pas beaucoup qui finissaient à la plaisance quand le bateau ne pechaient plus ils finissaient au cimetière.

Aujourd'hui des répliques exactement identique au niveau de l'aménagement du pont il y en a pas beaucoup. De tête il y a "belle etoile" de camaret, le skellig, le cap sizun dans le genre dundee à tape cul.

Les photos d'époques sont rares. Il y a des sites qui regroupent des photos des anciens bateaux de leurs ports. Et en général c'est le bordel sur le pont d'un langoustier


Audierne ::
http://www.audierne-les-dundees-motorises.com/pages/page011S_SLOOP-DUNDEES-aud.htm
Camaret
http://www.bateaux-de-camaret.com/pgA/v3typelist.php?typedebateau=dundee

Douarnenez
https://bagoucozdz.fr/BTrecherche6.php?lng=$lng&page=2&mot=dundee

Dans le monde moderne tu es un agent multiservice
Tu n'imagines pas à quel point , rien à voir avec mon métier d'ailleurs...

Oui je m'en doute : le laiton ça fait joli mais ça ne doit pas être très historique

Merci pour ces liens je vais regarder tout ça attentivement - je ne suis pas très loin de la Bretagne si je passe du côté de Camaret ou Douarnenez je prendrai des photos (il y a aussi quelques dundees historiques du côté de Vannes et Lorient je crois).

Oui il doit y en avoir ...ils en restent pas beaucoup.
La belle étoile à été rachetée par saint malô
Mais des langoustiers typique de camaret il n'y en a plus il me semble. Il y a la nebuleuse aussi mais pas sûre qu'elle avait un vivier. J'en oublie peut être ...

Merci pour le message sur mon sujet
Je fais un dundee thonier aussi de concarneau 1908. Si les dundees t'intéresse
https://www.laroyale-modelisme.net/t26510-thonier-marie-jeanne-billing-boats-1-50-par-yoann-gui?highlight=thonier

J'avais raté ce sujet.

J'attends la reprise alors.

Voilà ce qu'il se passe dans ton langoustier
Un dessin dans "les années langoustes" Guy malbosc, Roger melenec

Je n'imaginais vraiment pas ce type d'aménagement... C'est impressionnant d'habileté !

Optimisation
http://modelisme-langoustier.over-blog.net/page/5
Un blog qui explique la fabrication de chaques éléments ...l'échelle n'est pas la même donc certain détails sont pas vraiment possible à l'échelle du kit constructo

Je viens d'aller voir ton lien, c'est un niveau au-dessus du Constructo (et de mes compétences) hein...

Bonjour à tous,
ça n'avances pas très vite, mais au moins ça ne recule pas !
Joyeux Noël à tous

C'est beau ça!

Iceman29 a écrit:

C'est beau ça!

Merci !
De mon côté j'essaie de me raccrocher la mâchoire après être allé faire un tour sur le lien du SS Delphine...
