 Le Redoutable en "brut" au 1/200 ème en Sipo .

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
AuteurMessage
patrick67
Quartier-maître de première classe
Quartier-maître de première classe
patrick67

Localisation : Haut-Rhin
Navire préféré : sous-marin nucléaire Le Redoutable

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 22 Jan 2021, 17:22

ok pas de soucis domicoque .
Mais comme ancien sous marinier sur le Redoutable et Foudroyant si tu as des demandes, sous marin   je suis là.
A+
patrick

_________________
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 C1447911
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 22 Jan 2021, 18:06

Je te remercie . J'ai remarqué sur les photos que j'ai , il y a une différence de hauteur de l'espace entre la coque et le pont passerelle . Les SNLE n'ont pas tous les mêmes plans ??
Revenir en haut Aller en bas
patrick67
Quartier-maître de première classe
Quartier-maître de première classe
patrick67

Localisation : Haut-Rhin
Navire préféré : sous-marin nucléaire Le Redoutable

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 22 Jan 2021, 18:27

il n'a pas bénéficié de la refonte comme le foudroyant le terrible et les autres d'où les différences de plan.
patrick sous marin

_________________
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 C1447911
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 22 Jan 2021, 18:44

OK , je comprends mieux .
  A suivre , la réalisation d'un aileron sur massif ..

Traçage et pliage en respectant les rayons .
Ensuite on aplatit l'extrémité.

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8223

Après soudage sur 2 côtés, présentation sur le plan .
L'aileron sera ajusté sur le massif .

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8224


Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8225
Revenir en haut Aller en bas
patrick67
Quartier-maître de première classe
Quartier-maître de première classe
patrick67

Localisation : Haut-Rhin
Navire préféré : sous-marin nucléaire Le Redoutable

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 22 Jan 2021, 20:20

ok super les ailerons s'est comme des ailes d'avion avec bord t'attaque et bord de fuite pour l'écoulement du fluide, ils servent pour plongé et faire surface mais ils sont là aussi pour maintenir l'assiette positive et négative en plongé.
patrick sous marin

_________________
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 C1447911
Revenir en haut Aller en bas
Yuth
Crabe Tambour
Crabe Tambour
Yuth

Localisation : Paris ou Arcachon
Navire préféré : Marine Nationale

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 09:10

un sacré boulot remarquablement exécuté :)

_________________
« La réalité du champ de bataille est que l'on n'y étudie pas : simplement on fait ce que l'on peut pour appliquer ce que l'on sait. »
Ferdinand FOCH

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Sig10Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 410Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 210
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 09:12

Merci Yuth ... Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
Clément Lenoir
Maître
Maître
Clément Lenoir

Localisation : Limoges

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 10:30

Bonjour Domicoque,
J'avais raté le début de ce projet...et quel dommage cela aurait été de passer à côté.
Superbe travail du bois, étapes toujours détaillées....et on sait par avance que tu vas nous faire une petite merveille.
Bonne suite et merci de nous faire partager ton atelier!
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 10:35

Merci Clément , pas de soucis , on continue comme ça !!!   Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
chris
Amiral
Amiral
chris

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 10:38

Remarquablement exécuté Prends place!

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours...
Le jour viendra où notre silence sera plus puissant que les voix que vous étranglez aujourd’hui. (August Spies)
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 10:42

Merci Chris .  Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 15:57

Bloc massif .Je profite que le bloc ne soit pas encore travaillé , c'est à dire que j'ai mes 90°
sur les 3 faces pour faire les perçages .
Les aériens , le perçage de l'axe des ailerons .

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8226

Après mise en forme du massif , mise en place du schnorchel .
Pour un bon alignement (horizontal bâbord-tribord) de l'axe des barres de plongée ,
j'ai transpercé le massif et j'ai inséré une tige de 3 m/m que j'ai préalablement
percé à 2 m/m . Cela me fait un guide parfait pour la mise en place des ailerons .

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8227

Perçage à 1,5 m/m pour positionnement . Perçage définitif par la suite , à la demande ..

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8228
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 18:12

Présentation du massif sur passerelle .
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8229

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8230
Revenir en haut Aller en bas
calogero
Quartier-maître de première classe
Quartier-maître de première classe
calogero

Localisation : danemark
Navire préféré : sous-marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 18:37

Magnifique affraidaffraidBravo...Bravo...Bravo...
Revenir en haut Aller en bas
Iceman29
Elève officier
Elève officier
Iceman29

Localisation : Bretagne

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptySam 23 Jan 2021, 20:47

Ca prend forme! Bravo Dominique! Bravo...

_________________
Pascal.

Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200 (Conception): https://www.laroyale-modelisme.net/t25783-topic
• SS Nomadic 1/200 (Montage): https://www.laroyale-modelisme.net/t26008-tropic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyDim 24 Jan 2021, 14:48

Aujourd'hui 2 ème couche de peinture sur la coque .Cette peinture n'a rien à voir avec celle spécifique qu'on préconise
pour la maquette et le modèle réduit . C'est tout simplement une peinture acrylique que l'on utilise en intérieur de maison , pour les portes par exemple , mais que j'utilise comme " bouche pores " .
En effet étant à l'eau , la première couche va rentrer dans le bois et faire sortir les fibres qui vont se figer au séchage . Ensuite quand c'est bien sec , je ponce au papier fin qui va donner une poudre et  une surface parfaitement lisse  . Ensuite je passe une 2 ème couche pour peaufiner l'aspect car il y a toujours des petits
défauts dans le bois .
   C'est à ce moment ,quand c'est sec ,que je poinçonne mes éléments aux endroits et formes voulus d'après le plan .
Ceci terminé , j'isole la peinture acrylique par une peinture à la bombe (noire) avant la couche de finition
qui est un mélange de pigment noir et eau distillée . Si l'on prend de l'eau du robinet , au bout de quelques temps
il va apparaître des points blancs à la surface qui n'est autre que l'oxydation des particules retenues dans l'eau (ça m'est arrivé ).
  Pour ma part , je construis ma vitrine avant la mise en peinture car si on attend trop pour la mettre "sous cloche"
si on prend une photo au flash , on dirait un sous-marin sous la neige avec la poussière qui s'y dépose.

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8231
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8232
Revenir en haut Aller en bas
calogero
Quartier-maître de première classe
Quartier-maître de première classe
calogero

Localisation : danemark
Navire préféré : sous-marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyLun 25 Jan 2021, 09:15

tres beau , j espere que tu feras l helice 7 pales je la trouve plus jolie que la 5 pales

bonne journee

calo
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyLun 25 Jan 2021, 09:19

Bonjour Calogero . Oui mais celui-ci est une configuration 5 pales .C'est vrai , j'aurais bien aimé .
 Chose bizarre , ce matin je regardais ta réalisation au 1/144 ème ...Ou en est elle ??
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyLun 25 Jan 2021, 12:41

Principe de positionnement des ailerons sur l'axe pour assurer un bon alignement symétrique
avant soudure .
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8233

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8234
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8235
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyLun 25 Jan 2021, 15:33

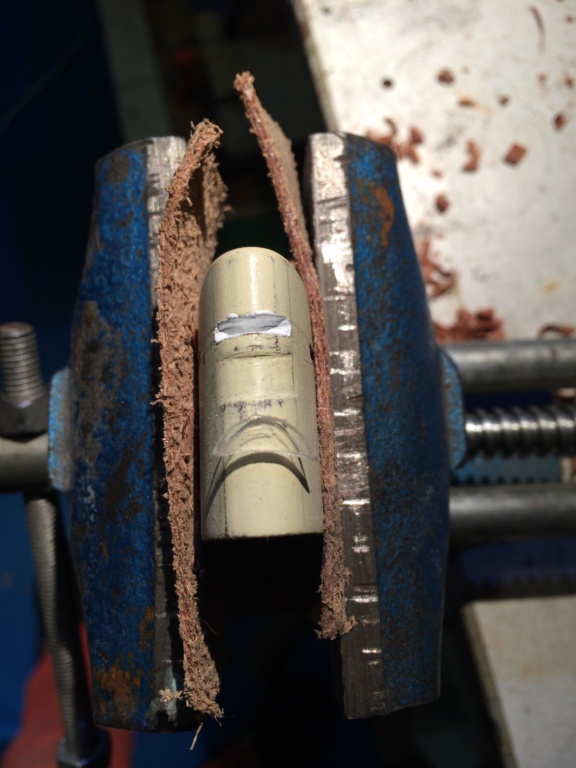

Dans une plaque de plexi j'ai découpé le feu blanc du massif. Dans l'encoche je mets
de la peinture blanche non diluée et j'insère mon bout de plexi en force . C'est la peinture
qui va servir de colle .
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8236

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8237
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8238

Et la même chose pour les feux de navigation bâbord et tribord .
Ensuite quand c'est sec , j'arrase ce qui dépasse et je polis .

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8239
Maintenant je passe aux incrustations coque et massif .
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyMer 27 Jan 2021, 18:13

Empreintes et incrustations sur le pont passerelle.
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8240

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8241
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8242
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8244

Les différents outils pour les empreintes . La plupart sont des limes cassées et affutées pointues .
D'autres fabriqué à la demande comme pour les pores des missiles .


Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8243
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyJeu 28 Jan 2021, 18:46

Réalisation du tube d'air .

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8245
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8246
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8247
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8248
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8249

Reste le nettoyage après soudure .
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 29 Jan 2021, 18:56

Les aériens : le radar .
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8250

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8251
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8252
Le périscope de veille .
Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Img_8253
Revenir en haut Aller en bas
michel bernard
Maistrancier
Maistrancier
michel bernard

Localisation : sarzeau 56

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 29 Jan 2021, 19:12

Bonsoir Domicoque ,
comme d'habitude, je suis impressionné par ton travail .
Michel
Revenir en haut Aller en bas
domicoque
Maître
Maître


Localisation : Lorient 56100
Navire préféré : Sous_marins

Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 Empty
MessageSujet: Re: Le Redoutable en "brut" au 1/200 ème en Sipo .   Le Redoutable en "brut" au 1/200 ème en Sipo . - Page 2 EmptyVen 29 Jan 2021, 19:22

Merci Michel ...     Very Happy Very Happy Very Happy
Revenir en haut Aller en bas

Le Redoutable en "brut" au 1/200 ème en Sipo .
Revenir en haut
Page 2 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
