Spitfire Mk 22/24 - Revell 1/32e

Bonjour à tous,

Comme la guitare peut démanger certains, moi la maquette plastique avion ..... me démange aussi de temps en temps !!!

Je viens donc de commencer tout doucement ce montage de cette maquette qui me rappelle mon adolescence !


Agrandir cette image Cliquez ici pour la voir à sa taille originale.


J'avais remarquer la boite Matchbox à l'époque et je trouvais que c'était un avion formidable point de vue look, le plus beau des spit pour moi !

Je l'ai donc acheté il n'y a pas longtemps reboité par Revell et je vais essayé d'améliorer le kit de départ car il n'est pas bien sûr au standart actuel, sans avoir la prétention d'en faire une bête de concours ! Je vous demande donc toute votre indulgence pour ce que je vais essayer de faire !

J'ai acheté ceci en complément pour l'améliorer :


Agrandir cette image Cliquez ici pour la voir à sa taille originale.


J'ai donc commencé par le montage du moteur :


Agrandir cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette image Cliquez ici pour la voir à sa taille originale.


Que j'ai peint ensuite. Les pipes d'échappement ont été creusées aussi:


Agrandir cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette image Cliquez ici pour la voir à sa taille originale.


En fait il ne sera pas visible car je le laisserai panneaux fermés, mais je le monte quand même pour la stabilité de l'ensemble.

Voilà c'est parti tout doucement je vous préviens car les maquettes avions, ce n'est pas mon activité principale, je fais ça entre deux .... voire trois ou quatre bateaux  !!!


A+

Alain

Bonjour à tous,

Alors pour "améliorer" ce kit et ne pas le faire tel quel from the box, je suis parti pour essayer d'en refaire la gravure des panneaux d'après des plans trouvés sur le net ( issu d'un blog d'un japonais je crois) :



J'ai donc mastiqué les gravures en trop et je me suis fait un gabarit de gravure en PD maison, en me basant donc sur le plan, gabarit qui va me servir pour le dessus et le dessous.:

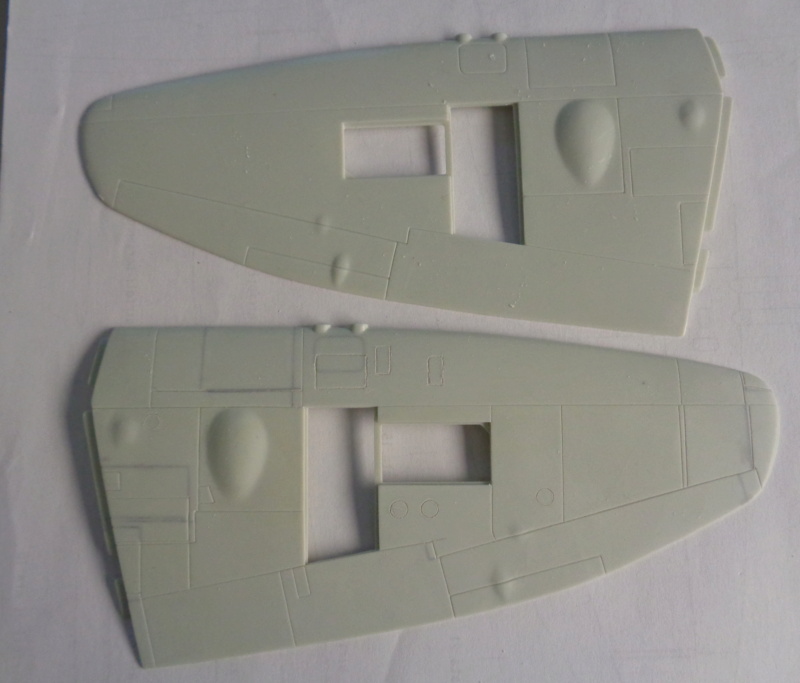

J'ai donc essayé sur le dessus des ailes :



aile droite regravée, aile gauche non retouchée. Bon ce n'est peut-être pas flagrant, cela se verra peut-être mieux après un apprêt ?. Et c'est mon premier essai de gravure, soyez donc très indulgent siouplait !!!

A+ .... si vous le voulez bien !!

Alain

c'est pas ma version du spité préférée, je n'ai jamais été fan de ce cockpit en "bulle"

par contre, joli boulot sur ta gravure, ça ajoute des détails et ça va te permettre de te faire plaisir quand tu passeras aux jus

Mon préféré est le Mark IX, c'est sûr, mais quand tu vois un Mark 24 en vrai, tu ne peux que craquer devant tant d'harmonie et.. le ronronnement du Griffon! La puissance à l'état pure.

Alors bon choix Alain, on va suivre ça de près!

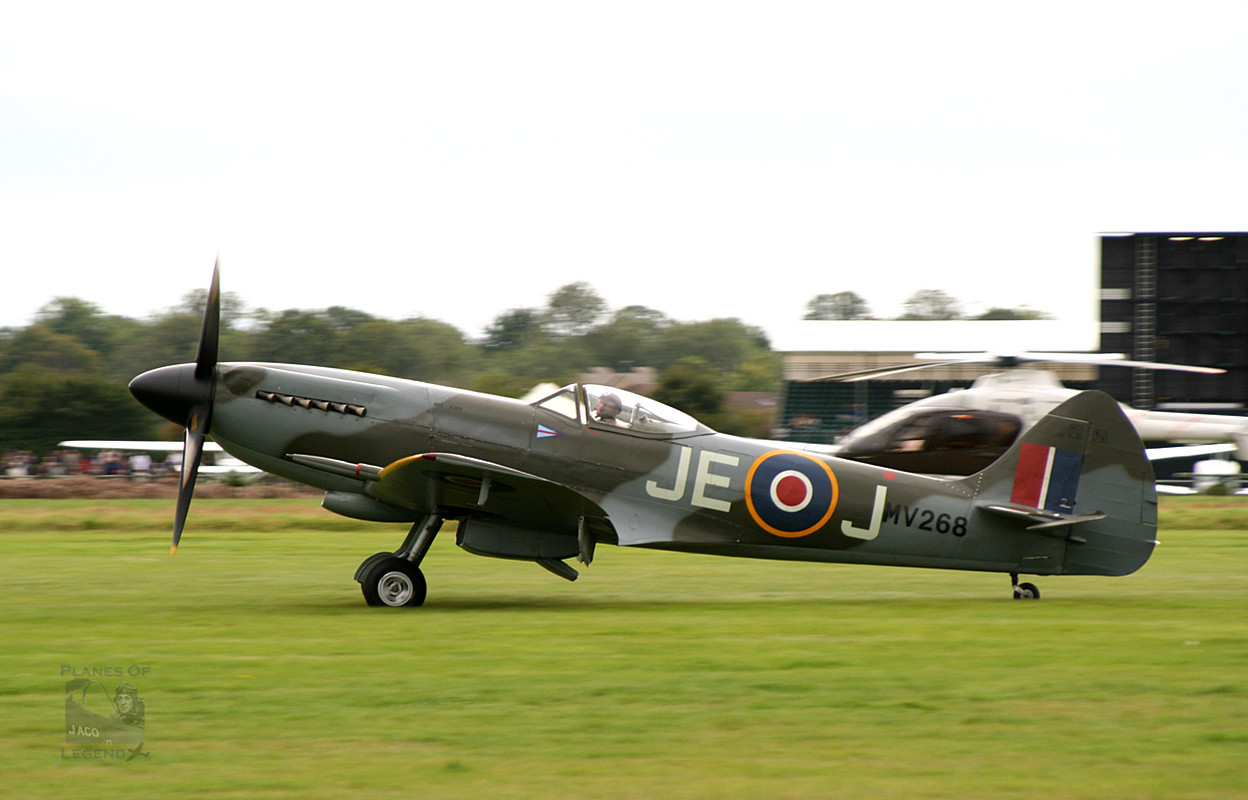

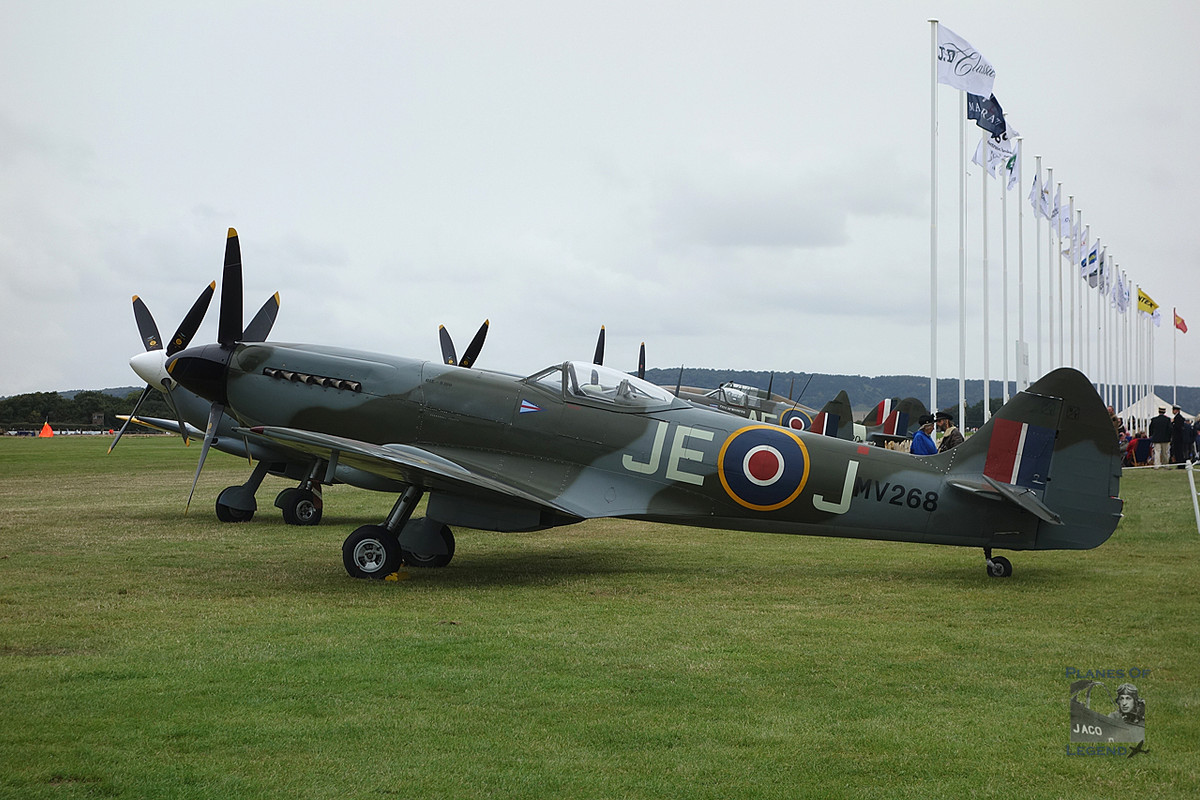

Photos perso.

https://translate.google.com/translate?hl=&sl=en&tl=fr&u=https%3A%2F%2Fwarbirdaviation.co.uk%2FProfiles%2Fvickers-armstrong-spitfire-mv268%2F

"Le F Mk 24 atteignait une vitesse maximale de 731 km / h et pouvait atteindre une altitude de 30000 pieds (9100 m) en huit minutes, ce qui le mettait à égalité avec les chasseurs à moteur à piston les plus avancés de l'époque."

Salut Pascal,

Merci pour les photos elles sont superbes !
Mais de quel Mk s'agit-il ? Il n'a pas l'empennage du 24, peut-être un mk XIVe ??

Excuses moi c'est un 14.. j'avais zappé un X

Citation :

Construit fin 1944 à Keevil, ce Mk XIV Spitfire MV268 a été stocké par la RAF jusqu'au début de 1945. Il a été envoyé, de 33MU à RAF Lyneham, en Inde où les détails de tout service qu'elle a vu ont été perdus dans la nuit des temps. - et le système d'enregistrement de la Royal Indian Air Force.

Il a été récupéré à Blackbushe, en Angleterre, par Doug Arnold au début des années 70 et faisait partie de sa collection Warbirds of Great Britain. Les ingénieurs de la Fighter Collection ont repris la restauration lorsque le Spitfire MV268 a changé de mains et ont pu terminer les travaux en août 1992.

MV293 comme il a été enregistrée à l'origine, c'était le premier exemple de sa marque à voler en Europe à cette époque et a été peinte dans les couleurs argentées de la RAF d'après-guerre. En 2000, l'avion a été repeint aux couleurs de Johnnie Johnson, un des meilleurs pilote de chasse de la RAF à avoir survécu à la guerre, en guise de surprise pour sa présence à Flying Legends et en hommage à son dernier service de guerre sur Spitfire.

Bonsoir Alain   je m'installe  sur le   Bonne suite à toi   Pascal les photos sont magnifiques

Perso, je préfère le Mk1/II ; m'enfin, on ne peut rester insensible à la ligne stylisée de ton Mk22/24.
Bigre que ce zinc historique est/reste magique et majestueux.
Ton projet part sur une excellente base ; je prends siège, déjà bien entouré.

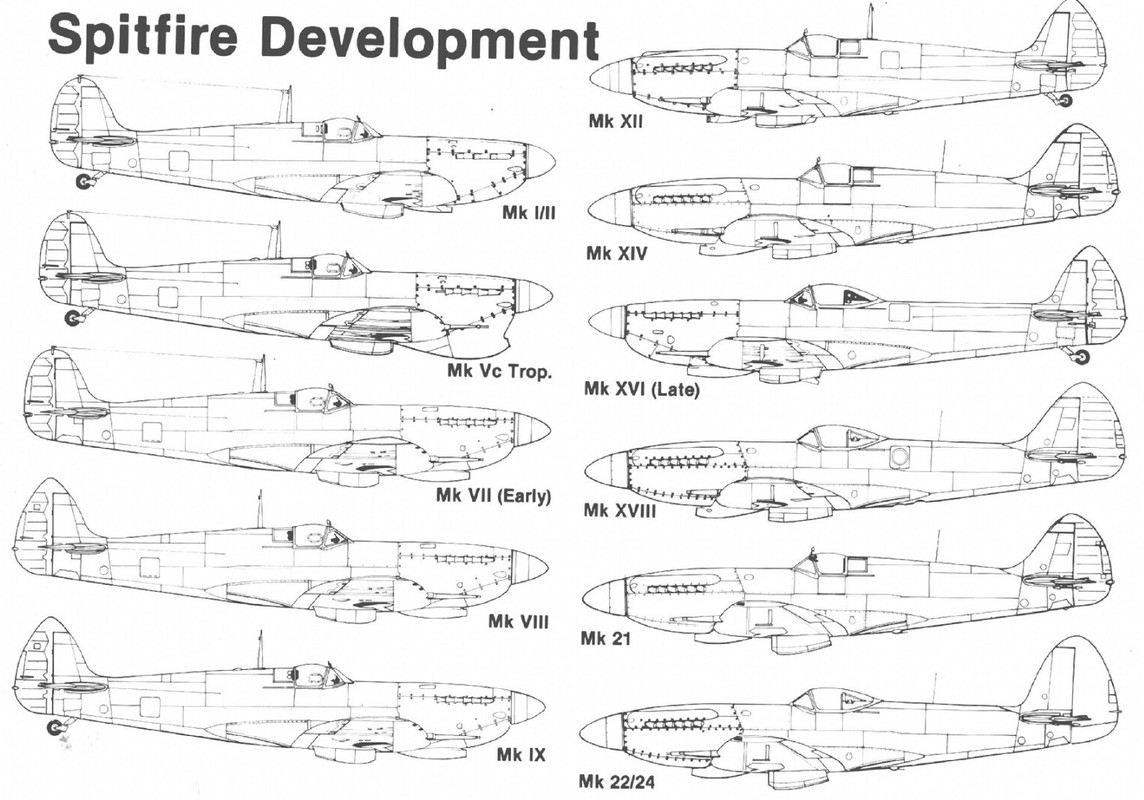

sur les photos, on distingue (je) trois sortes d'hélices : 3, 4 et 5 pales. Cela défini un type ?

De mémoire, c'est 5 pales pour le puissant moteur Griffon 64, à confirmer

Oui, le nombre de pâle augmente avec la puissance du moteur monté, d'abord le moteur Merlin, puis le Roll-Royce Griffon. L'effet de couple au décollage a tendance à embarquer l'appareil sur un coté lors de mise de gaz (très progressive sinon..), on voit aussi que sur le MK 22 et 24 l'empennage à une plus grande surface afin que la gouverne de direction contre cette tendance plus facilement, peut être.

Le Griffon se trahi par les renflements des caches culbuteurs sur le capot moteur.

Photos perso:









Arbres à cames en fin de .. potentiel..

Bonjour à tous,

Merci pour votre intérêt !
Oui les Spit à moteur Griffon avaient 5 pâles, contre 3 jusqu'au Mk V et quatre pour les suivant Mk à moteur Merlin.
Effectivement le moteur Griffon induisait des renflements sur le capot moteur.

La gravure des ailes avancent petit à petit mais en regardant bien et de plus près les plans dont je dispose, je m'aperçois .... qu'il serait bien de faire quelques petites corrections sur ce kit !

Alors du coup, grande première pour moi, je vais me lancer dans du scrachtbuild sur une maquette d'avion, auparavant je ne faisais que monter bêtement ce qui se présentait devant moi !!!  :albino:

Alors je vais donc commencer à refaire les radiateurs :



Ce qui va donner au final ceci :





J'ai essayé de figurer les grilles de refroidissement en gravant des rayures, pas facile !!! :





Et voilà mon radiateur par rapport à celui de la boite Revell à droite :





Et voilà donc pour mon premier essai de transformation d'une maquette avion !!!

A+ ... si vous le voulez bien !!!

Alain

TENEZE Alain a écrit:

[...] En fait il ne sera pas visible car je le laisserai panneaux fermés [...]

C'est ben dommage car la rouille roussie est superbe !

TENEZE Alain a écrit:

[...] Et voilà donc pour mon premier essai de transformation d'une maquette avion !!!

Et ben, pour une première, c'est particulièrement réussi.

Bonne continuation Alain.

Intéressant a suivre c’est bien parti

Merci Charles,

Bien le bonjour à ces maudits Québécois !!!!

Et ouais Charles,

2 séjours au Québec ça laisse des traces ! Surtout le 2ème, un stage étudiant ou je me suis bien fait chambré !!!!

Bonjour à tous,

En fait les radiateurs n'étaient pas simplement posés sur l'aile mais étaient encastrés dans l'épaisseur de l'aile.
Donc j'ai fait ceci :


Agrandir cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette image Cliquez ici pour la voir à sa taille originale.


Alors la forme intérieure n'est peut-être pas tout à fait exacte mais comme cela ne se verra peu je pense, cela fera illusion !
Je referai donc des radiateurs plus grands quand j'aurai reçu des plaques de grilles, on verra suffisamment qu'ils s'encastrent dans la voilure, du moins je l'espère !.

A+


Alain

Du 1 :32 c’est pas mal gros en espace une fois terminer. Bien hâte de voir le résultat finale.

Voilà un chantier qui s'annonce intéressant, je m'installe au premier rang.
Sergio

+ 1 !

Bonsoir Alain   Tu commences fort   Bonne suite à toi

Bonjour à tous,

Après avoir commencé à refaire les radiateurs, je me suis dit que les logements de train à côté étaient .... bien fade sur la maquette, donc je me suis dit, faudrait peut-être que j'essaie d'améliorer ça ??!!

Donc voilà ce que j'ai commencé à faire :





Et voilà donc l'aspect provisoire :





Je vais essayé encore d'améliorer ça par divers câbles et tuyaux.
Par contre, pouvez vous me renseigner sur la couleur utilisée pour ces logements de trains? Alu ?? Je vais très probablement faire une déco 3 tons vert -gris ??

Alain

"La mise en peinture se fait en colorant cet intérieur avec le traditionnel vert anglais, peinture énamel Mr Color/Mr Hobby réf 364. Il existe également chez Gunze, gamme acrylique, une teinte qui fait parfaitement l’affaire, la référence H 312."

http://amac.35.free.fr/Galeries/Avions/spit/spit.htm

Sinon RAL 7005:

http://richard.ferriere.free.fr/camouflage/couleurs_raf.html

Merci Pascal,

Et sinon tu n'aurais pas l'équivalence Tamiya .... par hasard ??
