Frégate Hermione (Artesanía Latina 1/89°) par Nikos2000

Merci Djodjo. C'est clair.
Amicalement, Nicolas

Bonsoir,
Je ne suis pas persuadé de l'utilité de tels trous dans la mesure ou tu as une maquette statique qui va donc globalement rester au même endroit; mais tant que ton bordé n'est pas fait, tu peux toujours faire des trous dans tes couples.
Bonne continuation
Amicalement Georges

La suite. Je précise que les pièces de ce modèle ne correspondent pas toujours aux photos de ces mêmes pièces sur la notice... Du coup, à la proue j'ai déjà dû insérer un bloc de balsa pour combler un vide...

Ensuite, je poserai les vraies blocs de balsa pour préparer le bordage.

Du coup, je me demande si je vais poser les pièces 21 à la poupe ou directement le bloc de balsa. QU'en dites-vous ?

bonsoir ,
proue et poupe pour moi ,j' insérerais des blocs de balsa .une fois  façonnés facilitera la mise en place du bordé
à bientôt
Michel

Merci Michel ! J'essaie ca !

Sur le nouveau modèle j'ai posé la pièce qui correspond grosso modo à ta pièce 21 et rajouter des apôtres en balsa, résulta je me suis retrouver à devoir limer cette foutu pièce 21 au milieu du bordage.
Un conseil si tu met des apôtre ne la pose pas.

Merci Mistral.
Je voulais juste bien m'assurer que ces pièces 21 n'ont pas d'autre utilité que celle de "guider" pour le bordage et qu'il ne s'agit pas d'éléments de structure du bateau....

Bonjour à tous,
Je suis en train de poser les blocs de Balsa (je vous montre ca bientôt).

J'ai une petite question sur le bordage : Je comprends qu'il faut border en haut et en bas en même temps.

Ma question est :  faut biseauter TOUTES les lattes ? Par exemple (latte de 5 mm):
- Maitre couple : longueur de 60 mm donc 12 lattes de 5 mm.
- Premier couple: longueur 40 mm donc 12 lattes de 3,4 mm
- dernier couple : longueur de 35 mm donc 12 lattes de de 2,9 mm

ou bien ne faut-il biseauter que les virures du milieu au moment de la jonction du haut et du bas ? Ce qui veut dire que les virures du haut de bas sont bien de 5 mm et celles du milieu de beaucoup moins.

J'espère que c'est clair...
Merci de vos réponse

Bonjour,
Il faut biseauter toutes les lattes. C'est le brochetage des virures.
En théorie on commence par la préceinte, puis par le bas. La virure de galbord vient s'encastrer dans la quille.
Amitiés.
Fred

Voici la pose des blocs de balsa:

Merci Fred.
Quand tu parles de la première virure, tu parles de la ligne rouge ou bleue ?

Ci-joint le travail sur les blocs de balsa.

Je soumets ce travail à vos critiques car je ne suis pas sûr de moi

Bonjour
Sans être spécialiste, cela semble pas mal.
A mon avis, les pro confirmeront ou non, il manque un peu de ponçage sur les blocs avant.
Il me semble que les couples sont en "profondeur" au lieu d’affleurer le bloc (voir marquage rouge sur la photo)



Le bloc Ar bâbord, semble ne pas avoir la même forme que tribord (Idm voir cercle rouge)

Merci Jean-Christophe !
J'ai effectivement corrigé un peu...

Bonjour
L'arrière à l'air Ok
Pour l'avant cela me fait bizarre, on dirait qu'il y a 2 bosses !



Prend une baguette du bordé et regarde si elle "file" bien le long des blocs sans cassure.

Si tu passe une règle en la courbant elle doit toucher les 3 couples , les apôtres et la proue.
Les apôtres doivent être un prolongement des couples.

BONJOUR  c'est pas mal mais essaie avec une virure et regarde  si tout colle bien , car sans quoi tu va avoir de bosses partout ! mais ceci est un bon départ ! et  n'oublie pas de poncer la découpe laser avant de coller tes virures !!! bonne journee

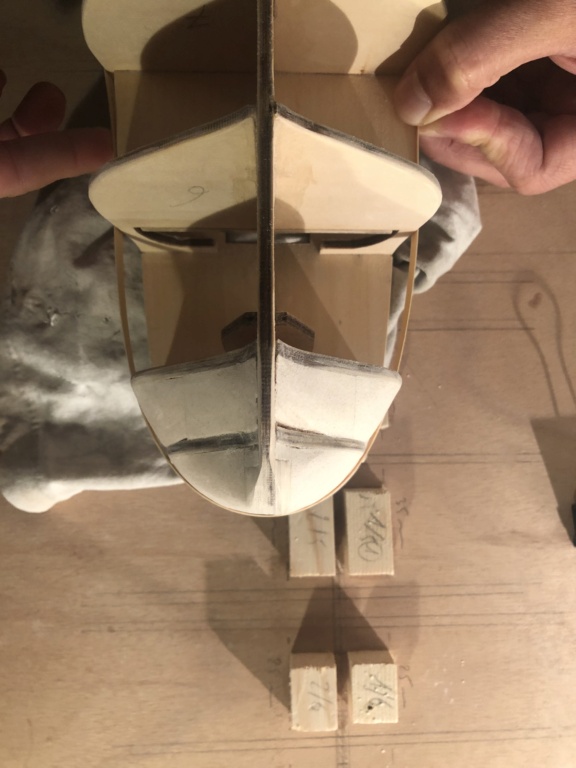

Merci à tous. C'est pas facile de faire ces blocs ! Voici où j'en suis :




D'après vos commentaires, si j'arrive à ca, ce serait pas mal ?

Bonjour,
 Effectivement, tu as encore du ponçage à faire, que ce soit sur l'ensemble de tes couples ou sur le apôtres . Il faut penser que quand tu vas poser tes virures pour faire ta coque, celles-ci ne cacheront rien mais révèleront le moindre défaut d'alignement. Ton trait correspond assez au but final, mais ton ponçage concerne tous les couples et se vérifie avec une virure ou une règle souple qui doit poser à plat sur tous les couples, seule solution pour avoir une belle coque.
Bon ponçage et bonne suite
Amicalement Georges

merci à tous. Voici le résultat, je ne sais pas si les virures peuvent prendre une telle forme...
sur la photo c'est une latte du pont

Et bien, tu as encore un peu de boulot pour que tes virures collent absolument sur toute leur longueur et sur la hauteur de la coque, de façon symétrique, avec une courbure correcte comme celle ci :



Bon courage pour la suite.

On touche au but non ???

Pourquoi les tranches de tes couples ne sont pas alignées avec les apôtres ?

L'inexpérience Ekis ! C'est mon premier modèle...
Du coup, je vais essayer de vraiment poncer plus pour que l'angle des couples soient dans le prolongement des apôtres mais j'ai un peu peur de faire une arrête vive sur le deuxième couple
Merci pour tes conseils
