 Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan

Aller en bas
AuteurMessage
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyLun 26 Oct 2020, 14:53

Coucou, me revoilà !   Wink

Cette fois, c'est d'un planeur que je vais faire la maquette : une machine si répandue qu'on l'a forcément rencontrée si on a un tant soit peu traîné ses galoches dans un hangar de vol à voile, au cours des décennies passées ...

Il s'agit du Wassmer WA 30 "Bijave", planeur biplace, issu du monoplace WA 20 "Javelot" construit par la société WASSMER , basée à Issoire .
Le prototype fit son 1er vol le 17 décembre 1958 et reçut des modifications qui retardèrent le 1er vol du n°2 qui eut lieu le 18 mars 1960 .
La société WASSMER décrocha une commande d'état qui lui permit de construire cet appareil en série .
Après des débuts difficiles, problème de longeron qui entraîna une interdiction de vol et la modification de tous les exemplaires déjà construits, le bijave s'imposa comme planeur école et équipa une grande partie des clubs de vol à voile français .

Pour ma part, c'est sur cet appareil, le n°52, immatriculé F-CCNB, que j'effectuai une grande partie de ma formation initiale au brevet de pilote de planeur, puis des vols de découverte avec passagers à l'aéroclub de Saintes puis d'Angoulême, et plus tard, devenu instructeur, je fis voler un bon nombre d'élèves .
Il fait donc partie des machines sur lesquelles j'ai effectué le plus grand nombre d'heures de vol, et mérite pour ça d'entrer dans ma vitrine .


Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Nb_ze_10


C'est un planeur "bois et toile" dont l'aile, à profil épais (22%) est coffrée sur environ 1/3 de la corde et partagée en trois segments, démontables, dont les panneaux extérieurs présentent un dièdre de 4,5° et le fuselage, construit sur une poutre en tubes d'acier soudés, habillée de couples et de lisses en spruce, le tout entoilé, ne doit présenter que peu de difficultés pour un aéromodéliste confirmé ...  encore que, soyons prudent ...

D'abord, tracer les plans au 1/24 . Avec l'aide des schémas du livret d'entretien et les photos, c'est chose vite faite :


Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 1_doc_10


Je commencerai par la poutre du fuselage .
A défaut de tubes d'acier, je me contenterai de tubes laiton : respecter l'échelle ferait des tubes trop minces ( moins de 1 mm de diamètre) je mettrai donc des tubes de 1,3 mm . Les gros tubes des arêtes feront 1,5 mm .
Il faut aussi quelque chose sur quoi les fixer pour les souder : je vais donc tailler une âme en balsa

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 2_zeme10

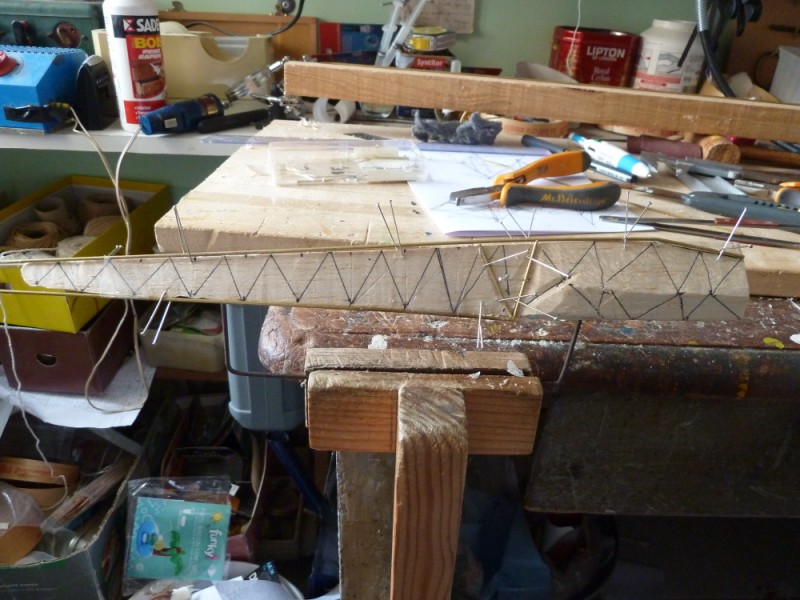

Je fixe donc mes petits morceaux de tube sur le balsa avec des épingles:

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 3_1ers10

Souder d'abord un tube à chaque bout pour immobiliser l'ensemble :

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 4_soud10


Et voilà où j'en suis aujourd'hui, je vous tiens au courant de la suite !

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyLun 26 Oct 2020, 15:46

Démat
 Bon courage pour ce nouveau montage  sunny

_________________
Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 32511Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 661411Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 3941111
Revenir en haut Aller en bas
Yuth
Crabe Tambour
Crabe Tambour
Yuth

Localisation : Paris ou Arcachon
Navire préféré : Marine Nationale

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyLun 26 Oct 2020, 16:08

une bien jolie petite bête sourire

_________________
« La réalité du champ de bataille est que l'on n'y étudie pas : simplement on fait ce que l'on peut pour appliquer ce que l'on sait. »
Ferdinand FOCH

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Sig10Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 410Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan 210
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyLun 26 Oct 2020, 17:47

Bien le bonjour

il me semble que j'ai vole la dessus au cours d'un vol a SOLENZARA

Bon courage pour ton nouveau projet

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Yves31
Vice-Amiral
Vice-Amiral
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyLun 26 Oct 2020, 18:53

Après le Rallye, aussi au 1/24°, ça sent un dio type "remorquage", non ?

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyMar 27 Oct 2020, 09:22

Re,

Effectivement, Yves31, c'est bien tentant !!! mais ça ferait un dio d'une sacrée taille !
Je pense qu'ils seront simplement présentés dans la même vitrine, avec le Marianne au-dessus,"en vol" sur un support discret ... peut-être un câble au sol ?... Je n'en suis pas encore là ...

Merci à tous pour vos encouragements !

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
jeannot1
Maistrancier
Maistrancier
jeannot1

Localisation : vallée du Rhône

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyMer 28 Oct 2020, 13:15

Hello Pegase,
C'est avec grand plaisir que je vais suivre l'élaboration de ton Wassmer WA30, ayant pas mal usé mes fonds de culotte tant en place AV qu'AR d'ailleurs...
Au club de Valence nous en avions 3...(plus un quatrième qui a été tragiquement perdu)
C'est en effet un appareil emblématique de l'aviation de loisir et surtout du vol à voile Français
As-tu réussi a avoir les plans complet du piège ? (je ne me souviens pas si toute les côtes se trouvaient dans le manuel d'entretien)
En ce qui concerne les "problèmes", de mémoire, il y en a eu deux majeurs :
- celui du longeron (principal) comme tu le signales, collage du "caisson" central je crois ?...
- celui de la barre de verrouillage des plans extérieurs (responsable du crash d'un de nos Bijave)
Je suis persuadé qu'il va être aussi beau que ton MS893...
Bonne continuation
PS: tu parles d'un Marianne. en as-tu fabriqué un ? si oui où puis-je le voir ?

_________________
Depuis que j'ai volé, je sais pourquoi les oiseaux chantent...
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
Pégase XX

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan Empty
MessageSujet: Re: Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan   Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan EmptyDim 01 Nov 2020, 10:57

Re,

Je n'ai pas fabriqué de Marianne, Jeannot1, je l'ai seulement personnalisé à l'image de celui de notre club avec quelques décals que j'ai réalisés à l'imprimante ...

Lorsque j'ai pris ma retraite définitive du vol à voile (instructeur et remorqueur), les copains du club m'ont offert la maquette du Marianne fabriquée et vendue par Centrair, la boîte du Marianne .
Cette maquette se trouvait être au 1/24, ce qui m'a donné l'idée de fabriquer à la même échelle les deux autres appareils sur lesquels j'ai effectué le plus grand nombre d'heures de vol, ce qui explique le Rallye et le Bijave, à une échelle peu courante .
Ca fait des bêtes de taille respectable, plus de 70 cm d'envergure pour le Marianne et le Bijave, ce qui fait qu'il n'y en aura que 3, ne voulant pas transformer mon séjour en hangar de vol à voile !!! mais ces trois-là arrivent très largement en tête de mes montures habituelles .

La maquette du Marianne "sortie de boîte" :

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan P1040810

Les décalcos :

Planeur Wassmer WA 30 "Bijave" 1/24 scratch sur plan P1040811

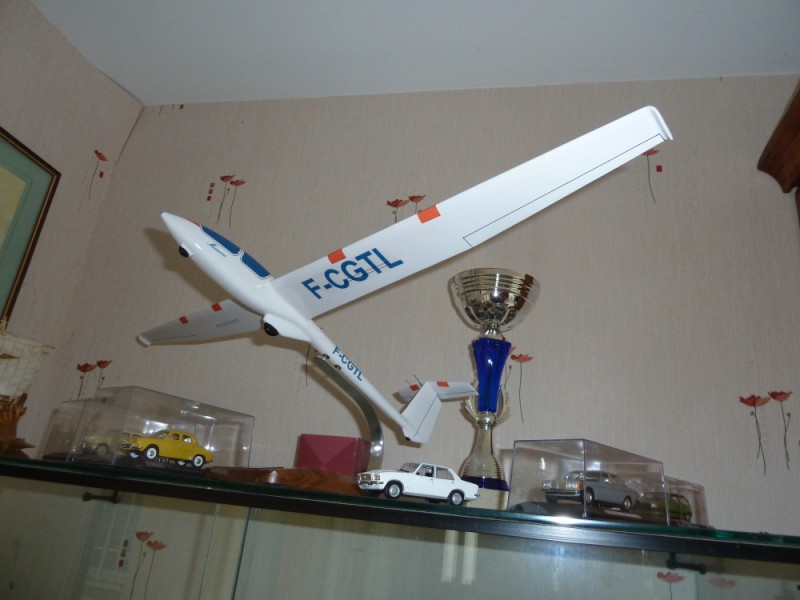

La maquette "habillée" :
