Dhow Arabe Sultan (Artesania Latina 1/60°) par On-Off

Youpi !

Trop content ! C'est Noël !

Bon courage pour lancer la construction !

Ha ha merci !
La notice est plutôt claire, même si ils snobent allègrement la pose des bordés: commencez par en haut, finissez par en bas, entre deux faites quelques Thons...genre coupe "en sifflet"
 Bon, bien sûr c'est un Art qui s'étudie, et heureusement sur le forum il y a du bel exemple.
A bientôt !

Et puis ça, à moins que j'ai raté un échelon, ce n'est pas "les plans numérotés (si )  à l'échelle 1:1." comme dit dans la notice.Pas grave je les ferai au crayon.. c'était juste pour voir le kit.

Bon chantier à  toi  ,tu as l'air chaud comme la braise  pour  attaquer cette  maquette .Amicalement Michel

Je vais te suivre aussi.
Toujours plaisant de suivre un chantier depuis le début.

Bonne nuit.

Bonsoir,
Toujours sympa de voir démarrer un nouveau bateau en construction, je te souhaite beaucoup de plaisir à la construction et pas trop de galères
Amicalement Georges

Bonsoir, et merci pour vos encouragements !

J'ai reporté les formes de quelques pièces :



Peut-être que ça servira à faire un autre bateau en changeant quelques courbes, dessiner un plan de pont différent, ou refaire une pièce cassée.
En tout cas ça permet d'observer et de démarrer doucement, par exemple j'ai vu que le couple 6, mais surtout le couple 4, ont des courbes qui pointent un peu.



Y a plus qu'à réfléchir comment incliner un peu plus les mâts, et qu'ils tiennent, avant de poser le pont.
Puisqu'ils le clouent en premier...sûrement pour tenir la structure.

Salut Camille, très bon début sur ce "boutre", "sambouk", "dow" et bien d'autres noms du moyen et extrême orient.
Je m'installe dans le canapé   pour suivre tes opérations !
Amitiés,
Jean

Ha ! Ha! Confortable j'espère ?
Bon. Je fais un petit point sur ce que j'ai lu. J'en ferai un plus gros un autre jour...

Boutre, dhow, dau, dawh,  sont des mots ( qui vont très bien... ) qui désignent " tout bateau à voile latine-arabe naviguant de la Mer rouge, à l'Afrique, la Perse, jusqu'à l'Inde..".
Sambuk est un des nombreux types de boutre, il y en a une bonne trentaine, et des variantes aussi nombreuses que les bateaux.
-"Dhow" est un mot anglais~européen.
-"Dau" est un mot swahili - "Le Dau de Mtepe", avec son genre de beaupré ( peut être ) inspiré des bateaux européens en balade vers l'Afrique. Et pourquoi-pas des caravelles de Vasco de Gama.
( Le "style caravelle portugais" a influencé les boutres indiens, on voit souvent d'énormes châteaux arrières..et mille sabords ! )
-"Dawh": un mot d'origine perse... enfin la prononciation est différente, et les bateaux aussi.

Pour en revenir à la maquette, elle ne me plait pas de cette façon, je voudrais la faire sambuq !
Son bout-dehors-beaupré (!?) ne sert à rien, il n'y a pas de foc.
Le grand mât est d'un diamètre trop petit pour les 23m du bateau. Va falloir changer pour plus gros.
Le dessous de la dunette n'est pas ouvert. L'équipage ne peut pas y roupiller. Va falloir faire une ouverture.
La tête d'étrave est moche ( à mon goût ). J'essaye de voir comment la transformer en collant une chute de Sapelli de 4mm. J'ai un peu cherché une planche à acheter, pour la refaire en un seul bloc.. mais pas encore trouvé.
Bref ça cogite

Bonjour à tous !

Alors voilà... je me suis fait un ptit bonhomme, il s'appelle Jean-Pierre, il mesure 1,80m.



Puis quelques dessins d'étraves de Sambuk, vaguement en forme de cimeterre ( sabre arabe ).



Découpe d'une en papier pour voir:



Il va falloir que je fasse une étrave complète. J'ai trouvé une planche d'Acajou de la bonne épaisseur.
Le Sapelli est une sorte d'Acajou..j'espère que ça ira.

Le grand-mât fera 10mm au lieu de 5mm.

En plus, j'envie tes talents de dessinateur.

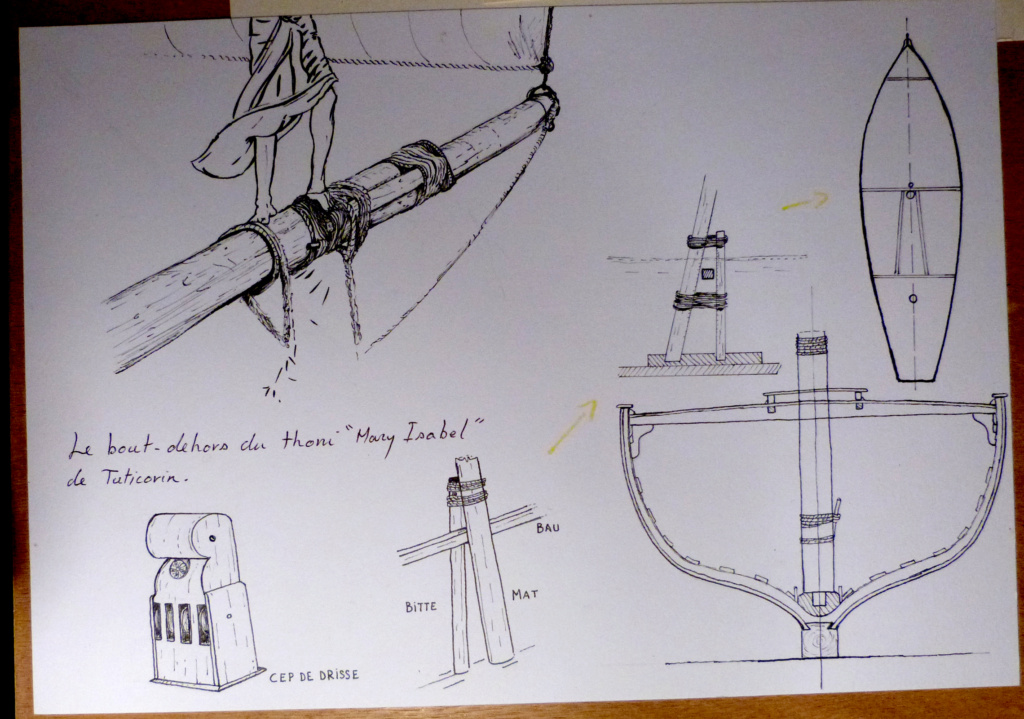

Bon alors voilà, un peu plus de dessins qui me servent pour comprendre le bateau.
Ensuite, il faudra surtout savoir sculpter et border la coque... là c'est pas gagné !





Et puis mettre un peu de couleur sur du bois sombre, ça va pas être forcément très beau. Enfin je verrai. Essais en cours.

...

PS.

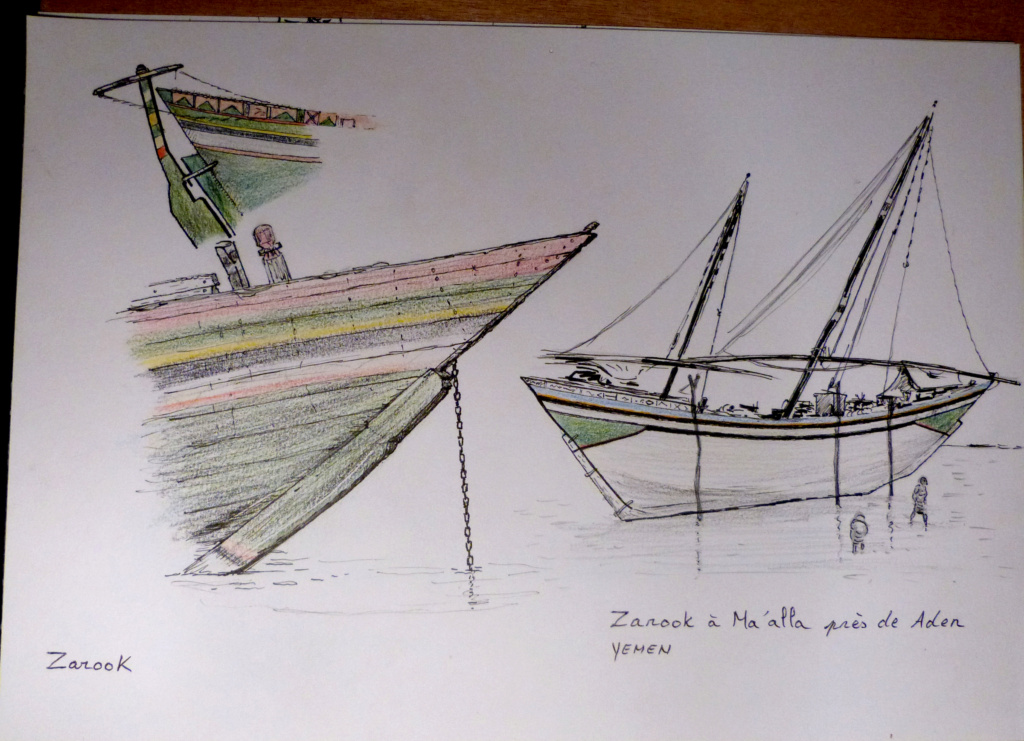

Because de la couleur il peut y en avoir beaucoup comme sur les Zarooks.



J'imagine (faut bien rêver) que mon Sambuk pourrait être né à Ma'alla, c'est un très vieux chantier, juste une plage et quelques cabanes pour les forgerons et les charpentiers, proche de Aden au Yemen.
La particularité artistique des gars du chantier, est un motif vert triangulaire aux extrémités du bateau.
Sur le sambuk qui a un tableau arrière, j'envisagerai juste un triangle à l'avant.
Puis quelques filets...

PPS.

Ma'alla:

Très belle présentation de ton sujet!

J'aime bien ce genre de bateau. Vivement la suite !

Joël

Bonjour !

Enfin un peu de bricole
Première modif', ouvrir sous la dunette:



Normalement c'est comme ça:

bonjour ! et bien venue dans la royal , je pense que ceci va être bonne réalisation !! bonne continuation

Ah ah merci .. on verra bien.
Par contre il va falloir que je fasse la pose des lattes de pont derrière la cloison avant de fixer les ponts, sinon après je ne pourrai plus.
Oups

Bonsoir,

J'ai continué à modifier le montage, ça m'arrange de commencer par des bricoles, vu que je ne sais toujours pas comment je vais attaquer la coque...

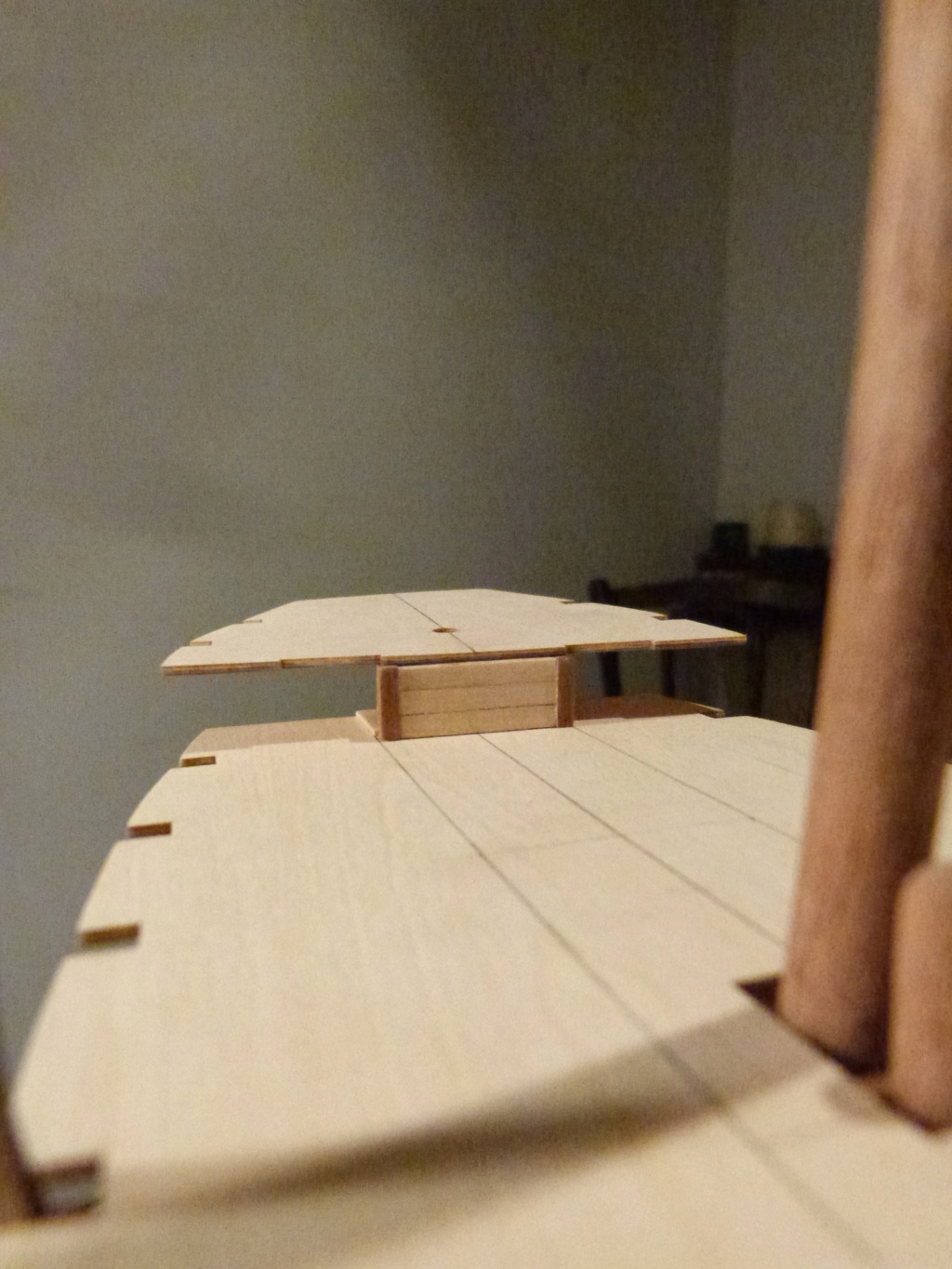

Chance du débutant: la largeur de la cloison sous la dunette est bien alignée aux planches du pont:
(sauf sur la photo)




Une différence par rapport au kit, le centre du pont sera le joint entre les deux premières planches, au lieu d'une latte au milieu. Normalement ça va aller.

Pour le mât j'voulais un diamètre de 1cm. Mais finalement, à vue de nez, c'était un peu trop gros, alors maintenant il fait 8mm en bas, puis va conique sur le haut.
Le coup du "tour-perceuse" coincé dans l'étau a bien fonctionné..astuce du forum
Même si, sur 25cm, ça gigote un peu !

Montage sans colle:






On voit sur cette photo d'un Sambuq non ponté que la bitte en pied de mât est gaillarde.

La suite; tailler une nouvelle étrave, et un mât d'artimon dans le même bois pour être raccord.

C.

Et Bonsoir !

Après une petite pause pour cause de "coup d'Opinel dans le pouce", aujourd'hui sculpture du téton de tête de mât:



Pas mécontent, j'y vais dans la nouvelle étrave:

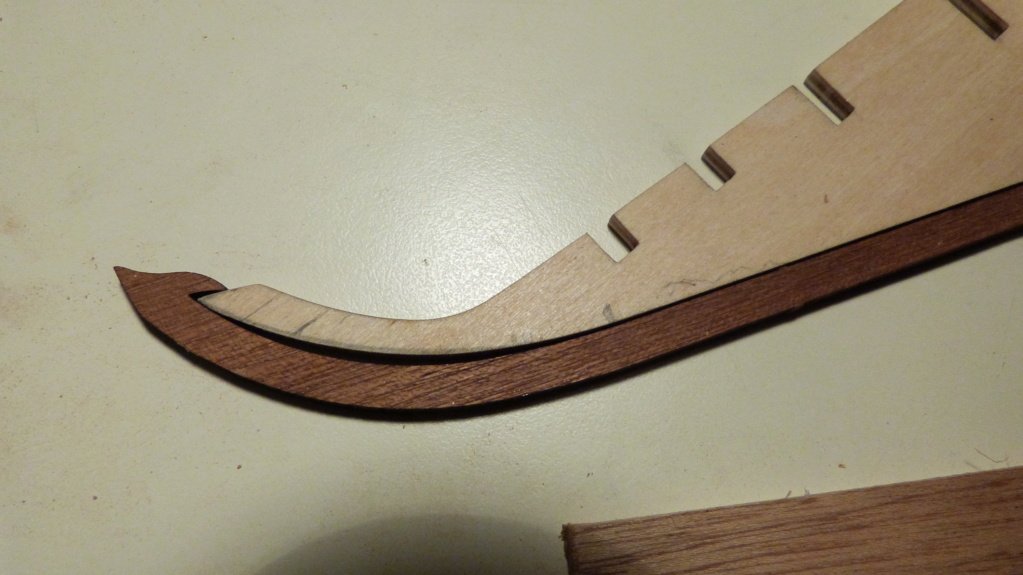

D'origine, on voit que la découpe lazer a fait fi du fil du bois:



Et donc, sans grande surprise..moi pas:



Alors je vais quand même tenter de retailler le haut de l'étrave dans le sens du fil, et le raccorder à mon bas, ( dans la courbe ) avec une coupe en biais collée discrète.

Ma scie n'est vraiment pas terrible. Quand j'essaye de couper droit elle coupe de travers, quand je veux couper de travers, elle coupe droit. Le couteau rattrape bien les choses.
Image:



Tout les conseils sont les bienvenus !
... mais question: quelle scie à main permet d'avoir une coupe bien faite ?

Merci.
Camille

Bonsoir, une scie à chantourner. La lame fait à peu près 1 mm. Très bien, la tête de mat !!!

Bonsoir tu n.aurai pas les couples après le 7 ???merci

Ok j'vais investir dans une scie à chantourner !

Oui, j'ai les couples, tu veux les tracés ?

Oui c sympathique merci beaucoup

Hello !

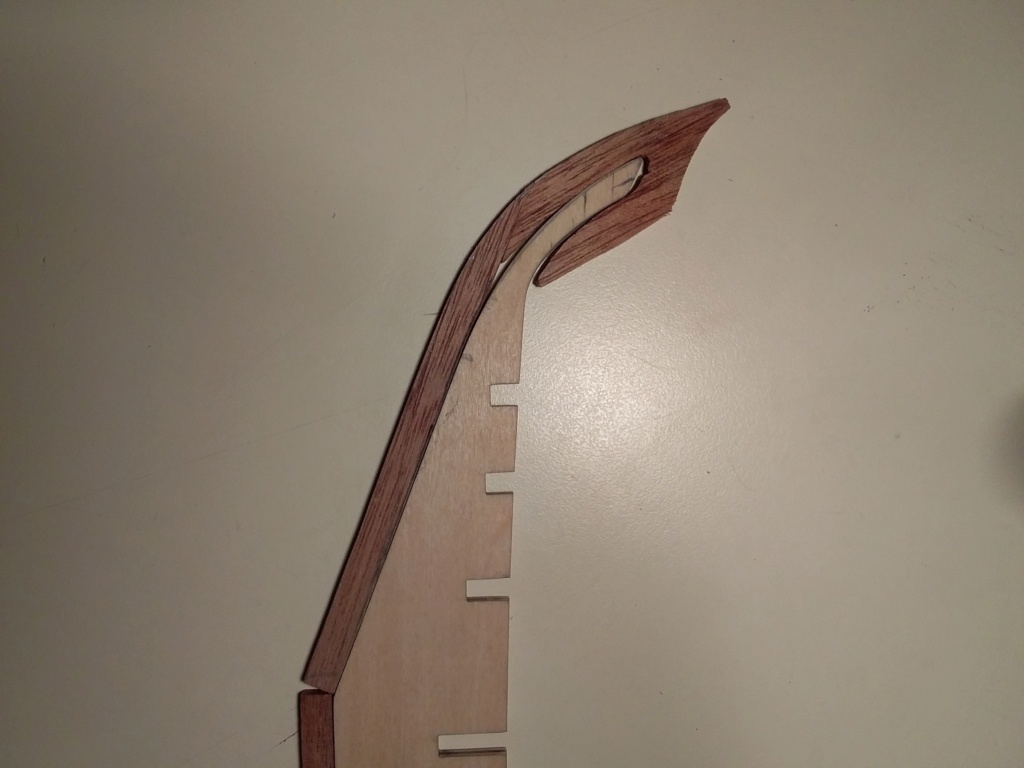

J'ai retaillé une tête d'étrave dans le sens du bois, mais en voulant percer, histoire de défoncer un peu de matière.. ben elle s'est cassée en deux.
J'ai quand même essayé le collage en biais sur mon premier bout, et aussi recollé la tête.
Finalement ça va pas mal. Le collage tient, et permet de pouvoir gratter du bois.
J'y croyais pas, c'est un peu couillon... il va peut-être falloir que j'en re-fasse une.. à moins que j'arrive à tricher avec celle là.

1

Papy, demain je scan.

Ok merci bon rattrapage !

Bonjour,

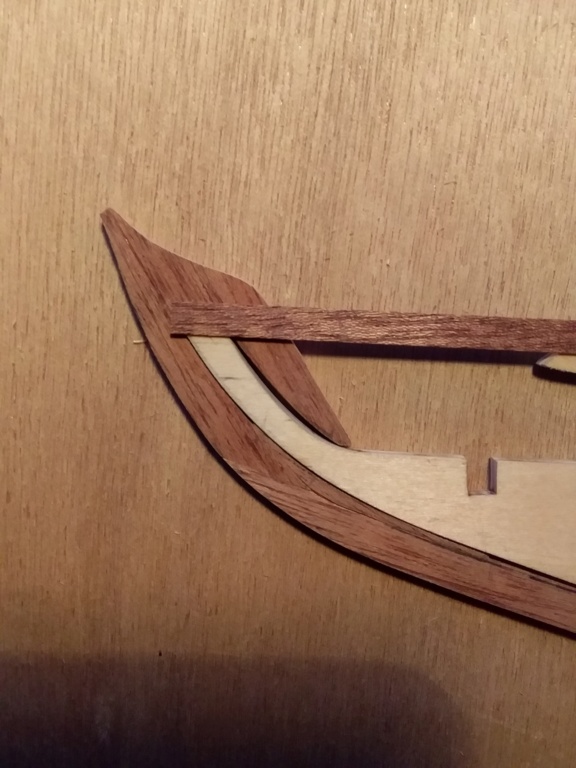

Travail de ce matin:



Finalement j'ai collé une petite rustine là ou c'était mal taillé.. je gagnerais du temps si je savais scier.
J'ai laissé un peu de "ventre" à l'avant de l'étrave, je finirai la ligne quand la coque sera faite.
La partie arrière de la tête d'étrave traversera le pont du gaillard d'avant. J'y ai laissé du jeu pour pouvoir glisser l'étrave une fois le premier bordé en place.

Ça va l'faire j'y touche plus !

Bonjour,
Ca a l'air bien parti cette étrave, comment compte tu adapté tes virures à l'étrave, posées-collées contre ou encastrées? car si j'ai bien compris tu es en simple bordé et c'est donc à réfléchir avant le début de la pose.
Bonne continuation
Amicalement Georges

Bonjour Georges,
Il y en a un premier en Tilleul 1,5x5 sur le contre-plaqué. D'après la notice, une fois celui-ci posé, ça laisse comme une "entaille" qui disent.. où vient se loger la quille.
Le deuxième bordé est en Sapelli 0,6x5.
Il doit juste venir contre la quille en Sapelli.
(?)
Pardon c'était pas très clair...

Bonjour,

Les préparatifs et modif' sont bientôt finis, je vais pouvoir commencer  la mise en place des ponts, et le collages des membrures !
Ouf.

Voilou, c'est cloué-collé, j'ai un peu exagéré sur les renforts d'angles, vu que le galbe va se faire sans "dremel"; faudrait pas que ça bouge.

Argl.

Ça y est, j'crois que je suis un peu dans la galère avec ma cale à poncer...
Ils ( Artesania Latina ) m'ont fait coller ces deux bouts de CP ( durs comme du bois ) pour former la proue.
Mais à vu de nez il faut, en gratter les 3/4, tronçonner des morceaux !
Dremel en vue d'après vous ?
Où idée lumineuse ?

Bonjour,
Voilà.. ça avance moins vite qu'au début, même que ça recule un peu
J'ai dû décoller le tableau arrière à l'eau chaude. Il n'était pas perpendiculaire à l'axe du pont, pas de beaucoup, mais assez pour être visible et énervant ! Il va falloir raboter un peu.
J'ai continué à former la courbe d'étrave à la cale à poncer, en présentant une latte pour voir.. j'ai l'impression que pour ne pas avoir une étrave avec les "joues creuses" en bas, certains bordés ne devront pas toucher la première membrure.
Et aussi pré-cintrage de quelques bouts de bois sur le plan...
