papy biquet
Elève officier
Elève officier
papy biquet

Localisation : caen

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyLun 26 Oct 2020, 23:11

BONSOIR ! pas mal du tout !as tu  un double bordage,,, ?? BONNE CONTINUATION

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
Marin13
Premier maître
Premier maître
Marin13

Localisation : Marseille

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyLun 26 Oct 2020, 23:17

Bonsoir Pierre

Très belle coque  Bien

Bonne suite

Amicalement Michel
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 06:59

Merci Fred.
Du coup le mantelet doit être rectangulaire. Ce qui n’est pas le cas sur le guide fourni.
Là je vois qu´il est coupé en deux, sans doute pour faciliter son ouverture. Un seul mantelé rectangulaire doit être difficile à manipuler car les cordages pour le soulever ne peuvent pas partir de bien au dessus du sabord..
Il me semble que sur les plans de Jean Boudriot le sabord est moins haut pour que le mantelet reste à peu près carré Mais je n’en suis pas sûr, le plan de coupe vertical n’est pas facile à lire.

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779


Dernière édition par Pierre Malardier le Mar 27 Oct 2020, 07:35, édité 1 fois
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 07:30

À papybiquet,
oui il y a un double bordage en poirier avec des virures plus larges et moins épaisses. Je vais essayer de mieux respecter le brochetage. Sur le deuxième les virures recouvrent les cadres des sabords. Je me pose juste la question pour ceux qui ont un mantelet.
Sur le premier bordage l’enjeu est d’avoir les bons galbes sans trous ni bosses.

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
yoda83
Major
Major
yoda83

Localisation : Var (83)
Navire préféré : Tout ce qui a des voiles !!

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 07:52

Bonjour

Vraiment superbe ce pont bounce  et bravo pour les sabords Bravo... Bravo... Bravo...

@ pluche

_________________
Amitiés Jean-Marc
Navires en cours :
SOLEIL ROYAL
LA LICORNE
BLACK PEARL
USS CONSTITUTION
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 08:06

Merci à Michel, Pierre, Charles Yoda et George pour tous vos encouragements

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 08:36

J’ai enfin pu voir que les sabords de retraite était carrés de même section que ceux sur les côtés

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779


Dernière édition par Pierre Malardier le Mar 27 Oct 2020, 22:39, édité 1 fois
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 21:52

Sur cette photo, ils paraissent pourtant rectangulaires :
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Bonhomme%20Richard%20Scale%20%2022_zpsa4ab0wbr

Ce qui importe, c'est qu'un canon horizontal puisse passer sans toucher le haut ou le bas.

Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 22:48

Bonsoir Fred
Oui les mantelets sont rectangulaires mais une section verticale est carrée.
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 118f3910
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 3cae3110

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMar 27 Oct 2020, 23:04

C’est d’ailleurs la même section verticale que les sabords latéraux. Je suppose qu’on devait déplacer le canon du dernier sabord latéral vers le sabord de retraite.
Sinon la proue a aussi un peu évoluée avec la mise en place à blanc d’un mât de Beaupré et la mise en place de l’étrave et de la quille.
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Ec201710
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 35cb2c10
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 72adc010

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 28 Oct 2020, 12:40

Excellent travail sa avance superbement  Bravo...

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 28 Oct 2020, 13:22

Merci Charles
Je suis surpris par ce kit, d’un côté beaucoup d’intelligence de conception et de précision de découpe des lasers, d’un autre des grosses erreurs comme celle que j’ai déjà signalé et corrigé à la proue, ou encore le gabarit des sabords arrières entièrement faux et inutilisable. Je suppose que c’est lié au logiciel de conception qui défini la forme des pièces et guide les lasers. Je pense qu’il est limité lorsque que l’on est dans des situations complexes de surfaces courbes dans les 3 dimensions.
Mais bon avec l’aide des amis sur le forum on finit par trouver la solution.

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Geo 31
Maistrancier
Maistrancier
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 28 Oct 2020, 14:56

Bonjour,
Je ne pense pas qu'il existe de kit parfait (ou alors hors de prix ), mais peut-être que d'un autre côté il y a pour le maquettiste exigeant, le plaisir de la recherche et de l'amélioration du kit. Pour ma part avec Mantua, j'ai eu beaucoup de choses du kit à améliorer. mon seul regret, qui est une erreur de débutant, est de ne pas avoir suffisamment étudier le navire avant de commencer et de me fier au kit (chose très vite passée). Quand je vois la qualité de ton kit, je suis un peu envieux. La suite de ton travail est superbe.
Bonne continuation
Amicalement Georges

_________________
Il ne faut pas rêver mesquin! Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 2904991687
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyVen 30 Oct 2020, 15:45

Bonjour à tous
Aimez vous le jeu des 7 erreurs? Voici 2 images du même bateau à la même échelle. Une produite par Jean Boudriot, l’autre par ZHL.
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 88a22110

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyVen 30 Oct 2020, 16:01

La différence c’est que l’une fait 15mm de plus en hauteur et en largeur. J’ai pensé que l’une était dans un plan vertical et que l’autre était le développé dans un plan oblique et en mettant à plat les arrondis.
Et bien non, après avoir examiné les pièces fournies pour la construction de la poupe, le kit est plus grand.
Pas grave...Non juste deux jours de bricolage pour élargir la poupe qui était finie, poncée et transformer des parties arrondies en parties angulaire ...
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 23b22b10

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
Ekis


Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyVen 30 Oct 2020, 16:36

Un boulot important et très rigoureux en perspective pour corriger en effet !
Cela dit, la poupe de ZHL n'était pas bien du tout pour que tu te lances dans ces modifs ?

_________________
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Tete50px-56522c4 Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Signature2019-56bf89d
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyVen 30 Oct 2020, 18:32

Bonjour Pierre,
Méfie-toi c'est peut-être un effet de photocopieuse.
Le mieux est de te baser sur les pièces prédécoupées du kit si tu ne veux pas avoir plein de galères par la suite.

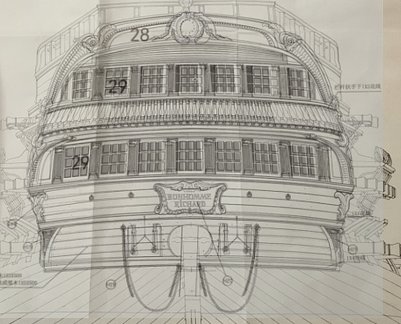

J'ai superposé tes deux images et effectivement en jouant sur le zoom on peut les faire correspondre parfaitement.

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Image120

Il est bien connu que ZHL est parti de la monographie de J. Boudriot et il n'y a pas de raison qu'ils aient changé les dimensions.
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyVen 30 Oct 2020, 18:38

Bonsoir Ekis
Le boulot est fait, les coins carrés en bas de poupe en témoignent. En fait j’ai abandonné les dimensions de Jean Boudriot pour me conformer à celles de ZHL. sinon je ne pouvais pas utiliser toutes les pièces pour construire la poupe, dont les sculptures qui font l’intérêt du kit.
Il me manquait 8mm de chaque côté de la proue. J’ai fait du lamellé collées pas très beau, mais bien poncé. Sous le deuxième bordé on ne verra rien.


Dernière édition par Pierre Malardier le Ven 30 Oct 2020, 18:51, édité 1 fois
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyVen 30 Oct 2020, 18:49

Bonsoir Fred
Je te remercie pour la superposition des images. En fait au début je n’y comprenais rien parce que je passais d’un plan à l’autre sans me méfier pour mesurer différentes cotes et comparer avec la maquette.. Jusqu’à ce que je compare les 2 plans. Alors j’ai sorti les pièces qui constituent les fenêtres et le balcon. Elles sont à la taille du plan ZHL. J’ai essayé de les incurver un peu, impossible de revenir aux cotes de Jean Boudriot. Je ne sais pas pourquoi c’est plus grand, mais c’est comme ça.
Donc pas le choix.
Amitiés
Pierre
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 04 Nov 2020, 12:10

Bonjour à tous
Suite du jeu des 7 erreurs. Voici deux « visions » du haut de la proue.
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 47b40010
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 4a137410

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 04 Nov 2020, 12:20

Petit détail qui fait que les bossoirs sont projetés plus en avant et que tout de haut de la proue s’évase plus.
Donc encore une fois démontage du vaigrage dans cette zone, et je peux vous dire que ma colle est très forte😉.
Construction d’un horrible nid de pie pour gagner environ 8 mm sur l’avant et autant de chaque côté.
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 20f31c10

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779


Dernière édition par Pierre Malardier le Mer 04 Nov 2020, 12:38, édité 1 fois
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 04 Nov 2020, 12:23

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 D565b810

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Pierre Malardier
Quartier-maître de première classe
Quartier-maître de première classe
Pierre Malardier

Localisation : Région Grenobloise

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 04 Nov 2020, 12:32

Puis Poncage et dernière vérification avant de reposer le vaigrage et de terminer le double bordé sur la proue . À noter que les allonges des deux premiers couples du kit sont sectionnés, ils sont trop à l’intérieur et correspondent plus à l’autre vision.
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 26f0f010
Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 D8b43c10

_________________
Je vais peut-être couler, mais je ne me rendrai jamais.
Je n'ai même pas commencé à me battre.
______________________________________
Capitaine John Paul Jones - 23 septembre 1779
Revenir en haut Aller en bas
Charles Qc
Elève officier
Elève officier
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 04 Nov 2020, 13:51

Excellent travail bien  Prends place! et j’admire

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Marin13
Premier maître
Premier maître
Marin13

Localisation : Marseille

Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 Empty
MessageSujet: Re: Le Bonhomme Richard au 1/48e Kit de ZHL model   Le Bonhomme Richard au 1/48e Kit de ZHL model - Page 7 EmptyMer 04 Nov 2020, 15:20

Magnifique  Bien Bravo!

Amicalement Michel
Revenir en haut Aller en bas

Le Bonhomme Richard au 1/48e Kit de ZHL model
Revenir en haut
Page 7 sur 11Aller à la page : Précédent  1, 2, 3 ... 6, 7, 8, 9, 10, 11  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
