HMS Fearless (scratch 3D 1/350°) par horos

Bonjour,
Pour changer un peu de la routine, je me propose de monter le HMS Fearless au 1/350. Comme cette maquette n'existe pas au 1/350ème, je vais la créer de toute pièce: dessin 3D, impression et PE. Pour moi ce sera la première fois que je fais un bateau entier. Je ne suis pas habitué a dessiner les coques. Donc j’espère pouvoir avoir de l'aide ici sur le forum quand ça coince un peu. J'ai trouvé les plans sur le net, donc avec ça et les photos trouvées à gauche et a droite, j'espère pouvoir créer quelque chose de sympa.

Woahhh ! ça c'est vraiment intéressant... j'ai hâte de voir ça...
j'ai du croiser ce navire une ou deux fois...

en fait ce bateau c'est une madeleine de Proust pour moi: je crois que c'est un des premiers bateau que j'ai monté quand j'étais gosse: le Fearless au 1/600 de Airfix

ça va pas être évident de trouver de la doc...

si si j'ai trouvé...

Première étape: la coque

Beau challenge !
Bon courage, ça va être intéressant à suivre, en parallèle avec les autres démarches 3D en cours par ailleurs.
Le scratch du XXIème siècle est décidément bien en marche !

Stéphane

avancée de ces deux derniers jours:
les détails de la coque:







la proue:





et la porte arrière ( a terminer)





Certains détails ot l'air un peu grossier mais on est au 1/350éme et même si l'imprimante peut traiter de petits détails, je préfère rester en dessous de 0.3 mm pour certains détails, donc tout ce que fait moins de 10 cm en réalité...sauf exceptions

Ça démarre très bien ton affaire !

C'est impressionnant ! quel sera la taille de la bête?

457mm de longueur au 350e

Très belle coque Philippe
_Bruno

Merci, après 3 jours a m'arracher les cheveux j'ai enfin fait une petite percée et puis j'ai recommencé une dizaine de fois pour avoir un résultat potable (les lignes d'eau ne sont pas parfaites, on me voit bien au niveau du stabilisateur anti-roulis. De plus, j'a encore pas mal de difficultés a travailler les surfaces compliquées (heureusement, la coque du Fearless est assez simple).



Le soucis vient de la qualité des plans que j'ai trouvé: ce sont des scans, donc les lignes des couples sont assez peu précises du fait de leur épaisseur. J'ai corrigé, redessiner, reconstruit plusieurs fois, mais là je crois que je n'aurai rien de meilleur

Je te rassure (ou pas) : même les lignes d'eau sur les plans officiels ne correspondent pas : j'en fais la triste expérience sur les plans Marine Nationale du CAA.
C'est prévisible : ce sont des tracés réalisés au 1/100e à la main qui diffèrent forcément, et pour cause, des lignes réalisées dans la salle des tracé du chantier naval.

Je pense que seuls les tracés des lignes d'eau de navires très récents, entièrement conçus en CFAO ont des chances d'être exacts.

Avec le Fearless et son "knuckle" typiquement anglais à l'avant tu places d'entrée la barre assez haut
_Bruno

Là j'ai du chipoter un peu, les premières esquisses avaient l’étrave "coupante". J'ai redessiné un couple légèrement de biais a l'avant et de ce couple vers la ligne d'étrave j'ai dessiné des arcs de plus en plus petit que je raccordais aux lignes d'eau correspondantes

là la poupe est terminée jusqu'au brise lames. Je dois encore peaufiner les positions et unir le tout a la coque.



Comme les rambardes seront faites en PE, je ne les ai pas encore dessinées.

La proue, tu veux dire sans doute ?

En tout cas c'est superbe et très prometteur jusqu'à présent.

Hi hi : un bonheur ne venant jamais seul, il y a 20mn mon imprimante a "craché" 80 de tes viseurs au 350e pour Bofors absolument impeccables ! Pas un loupé. J'avais prévu une double dose en cas d'échec... mais ils sont tous sortis.
Dès que l'IPA est sec je posterai des photos dans le sujet sur l'impression 3D.
_Bruno

oui, proue

Je crois que je vais redessiner quelques parties du pompom...j'ai corrigé certains diamètres mais j'ai un peu exagéré, idem pour les canons, je vais essayer de les faire plus fin, et avec tes viseurs ils seront super

Pour mon Fearless, je vais le faire version guerre des Malouines, je crois que l'Arsenal a les Sykorsky de l'époque, non?

horos a écrit:

Pour mon Fearless, je vais le faire version guerre des Malouines, je crois que l'Arsenal a les Sykorsky de l'époque, non?

Il va te falloir des Seaking et des Wessex :
http://www.larsenal.com/sikorsky-sh-3-seaking-1-350-c2x15951508
http://www.larsenal.com/westland-wessex-1-350-c2x15951507

_Bruno

exact
Par contre, je vais pouvoir me taper les dessins de toutes les embarcations: les grandes et petites péniches de débarquement et les embarcations secondaires. Ça me fera un bon exercices sur les coques

Avec du retard, braov pour ce joli défi.

Montage très original et pas évident ! Bonne suite

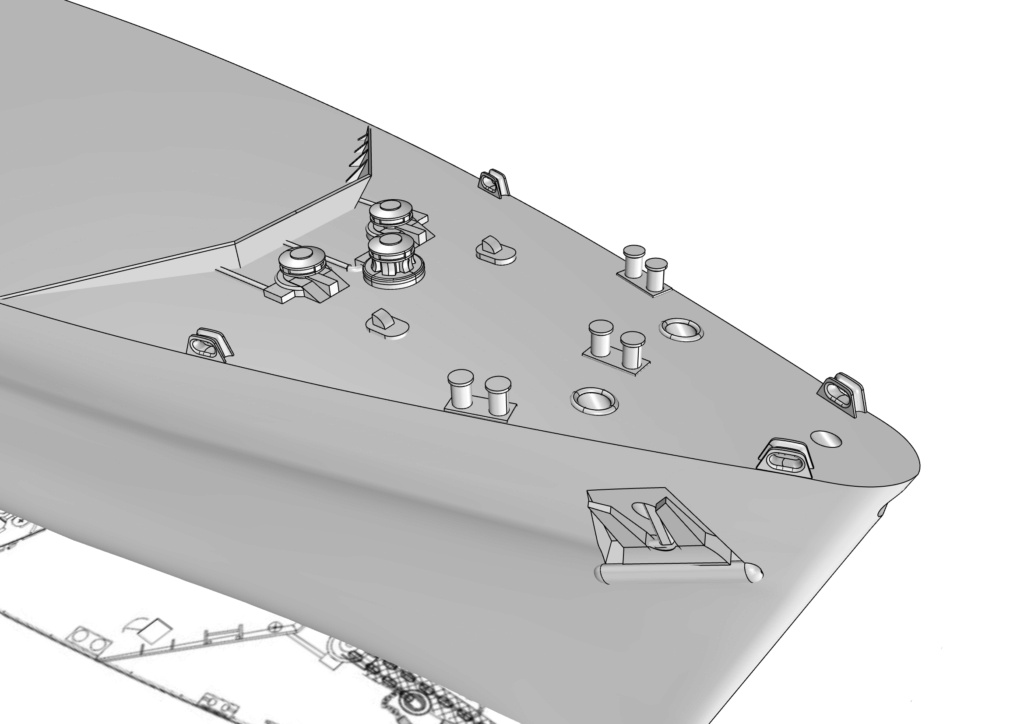

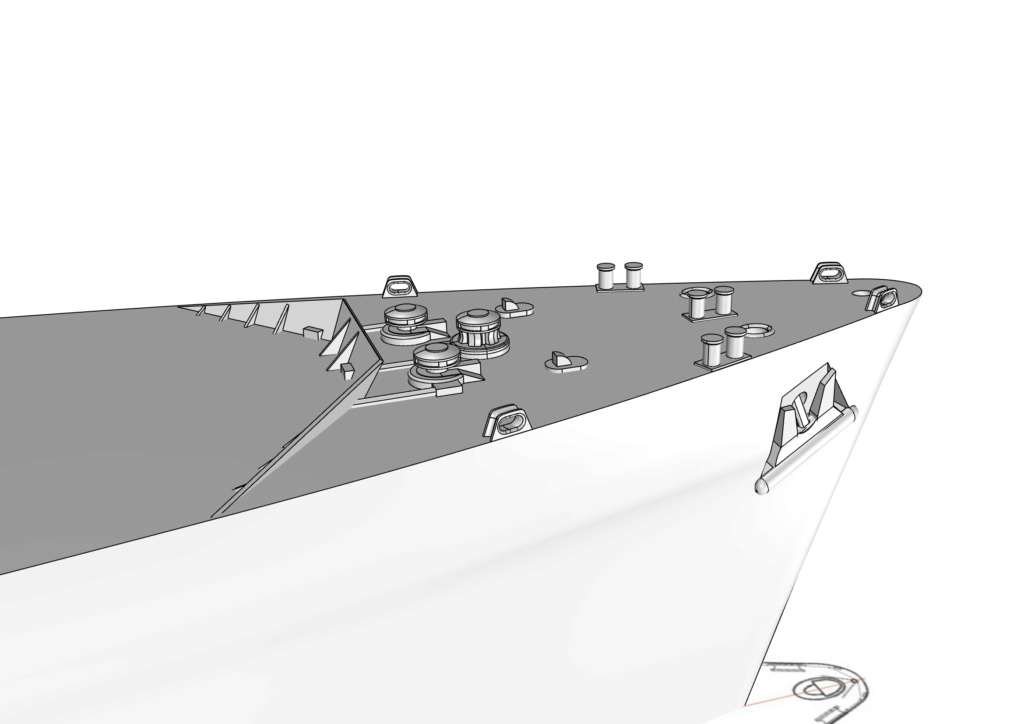

Petite avancée: les détails de la proue. Les rambardes ne sont pas encore dessinées. Je vais les faire en PE, donc elles seront dessinées une fois que tous les détails de la coque seront dessinés.
L'ancre doit être repositionnée

Bonjour,

 le boulot qui tu nous fais, terrible.

Super Philippe

Merci

J’avais raté ton sujet, j’arrive à la bourre.. Peut être parce qu’il n’y a pas impression 3D et scratch dans le titre.. .

Superbe réalisation en tout cas, Philippe, je vais suivre ça de près maintenant.

Bonne continuation.

Une photo du navire:

Le HMS Fearless est un navire de transport de chalands de débarquement de la classe Fearless de la Royal Navy. Wikipédia

https://fr.m.wikipedia.org/wiki/HMS_Fearless_(L10)

Longueur : 158 m
Début de la construction : 25 juillet 1962
Date de lancement : 19 décembre 1963
Tirant d'eau : 6,4 m
Chantier : Harland and Wolff
Port d'attache : HMNB Portsmouth

Merci Pascal.
J'avais trouvé sur le net les plans du Fearless. Je vois maintenant que ces plans comportent pas mal d'erreurs quand tu les compares avec des photos. De plus j'ai beaucoup de difficultés a trouver des photos de détails. Je suis en train de dessiner le treuil arrière (182 winch) mais je manque de renseignements. Bon, on est au 1/350ème donc je ne vais pas pousser les détails a l’extrême mais je voudrais quand même que ça ait de la gueule

Ca pourrait t'aider peut être, j'avais ça en stock.:

Ah oui ça pourra surement aider, merci

Je met le lien du PDF à télécharger, pour archive, il y a d'autres navires interessants dans ce magazine :

Le lien expire le 1er octobre:

https://we.tl/t-PrejD2lc9Q

merci

Bonjour Philippe, je suis également un accro de la 3d j'aimerai savoir avec quel logiciel tu travailles car j'utilise OnShape qui est relativement difficile d'emploi.
Je suis donc ton post avec attention.

Bonjour Pierre,
J'utilise Rhino

je te remercie Philippe Je vais me le procurer pour l'essayer.
Amicalement
Pierre

Merci Pascal pour le PDF
