Corvette Astrolabe 1811 (Mantua & AAMM 1/50°) de kerezou

bonsoir ,
que de travail sur ces canons !!!
courage
Michel

Bonsoir,
Au vu de tout ce travail, j'espère qu'il te reste encore un peu de patience en stock pour la suite , bravo

Amicalement Georges

J'ai une question concernant l'inclinaison des mantelets de sabord. Jusqu'où dois-je les remonter ? je ne trouve aucune info. dois je laisser45° / verticale, ou 0° ou complètement retourné vers l'intérieur ? Pour l'instant je n'ai pas fixé le cordage.

En ce qui me concerne je les pose à 90° de la coque en position ouverte.
JPG

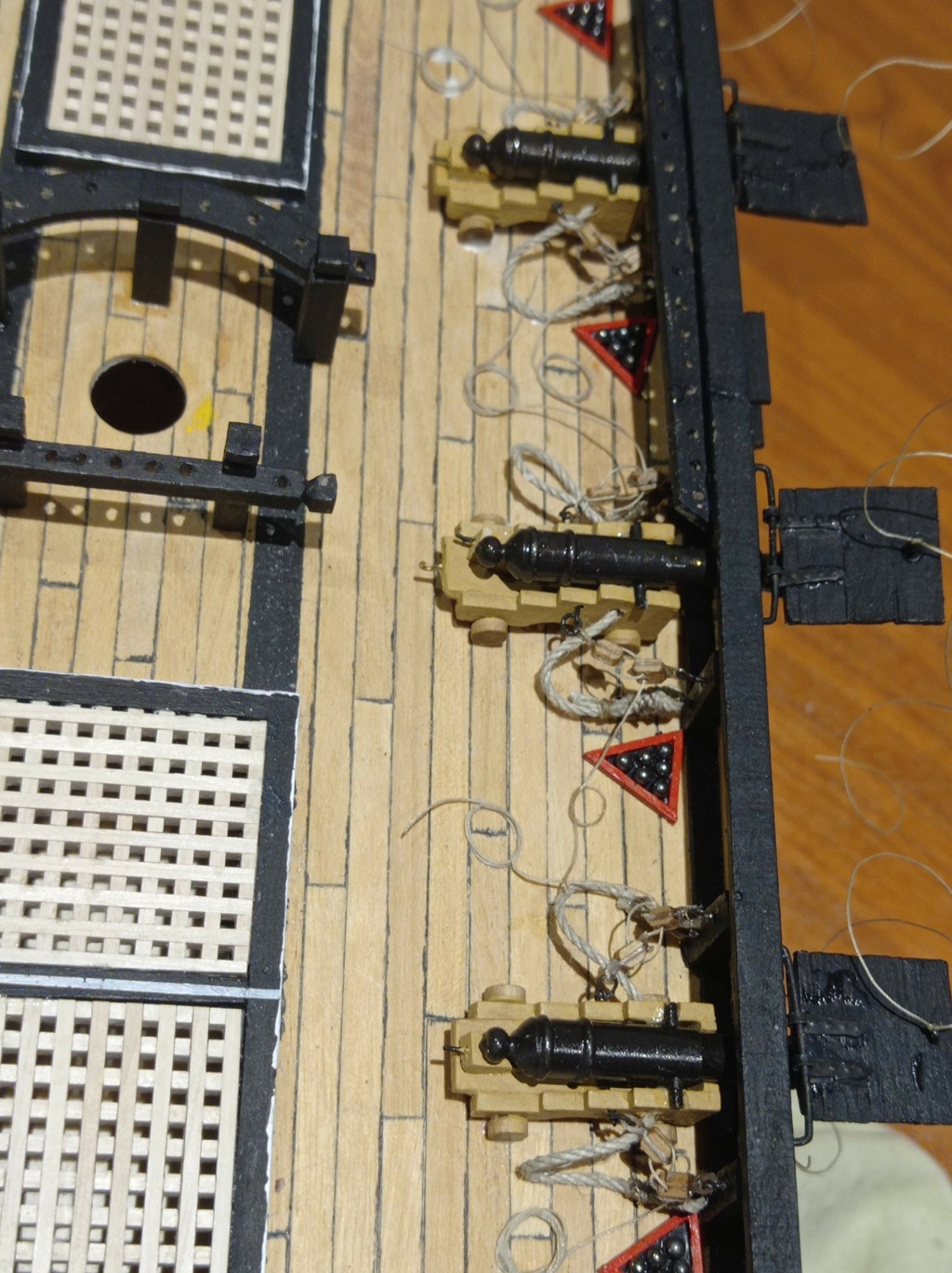

Une moitié de faite.
Deux remarques :
  - je n'aurais pas du installer les porte-cabillots avant car ils sont tres génant pour installer les canons,
  - j'aurais du à l inverse installer les porte haubans avant , car les mantelets vont me géner

Et d'une manière générale, p..... que c'est petit !

Sinon, j'ai pas trop d'idée pour le cordage des mantelets. Pour l'instant, je les ai posé sur le crochet des garants, mais y a t il une autre solution comme par exemple un crochet sur la lisse (côté intérieur) ou un taquet sur le pavois ou ailleurs ?

Bonjour Francis,
Belle présentation de ce pont. Pour ce qui est de comment attacher le cordage de tes mantelets....je ne sais pas trop quoi dire. Mais bon, il te reste quelques canons à gréer pour te décider .
Bonne continuation!

Je pense que le pont est terminé.





Je vais donc attaquer la mâture !

Bonsoir,
Très belle avancée sur cette coque, je te souhaite bon courage pour la mâture et le gréement

Amicalement Georges

Merci, les beaux jours arrivant, ça va être plus facile.

Bon s’il ne peut pas encore naviguer, au moins il a ce qu’il faut pour se défendre !!

Très bel ouvrage et bon continuation pour la suite, Francis

Bonjour Francis

magnifique travail

Amicalement Michel

Bonsoir Francis,
Juste un petit mot pour te souhaiter un très bon anniversaire, et une bonne continuation avec le gréement te ton Astrolabe

Amicalement Georges

Oups !
TRÈS BON ANNIVERSAIRE (un poil tardif...) FRANCIS !

Bon anniversaire Francis !

Joyeux anniversaire Francis
Patrick

Bon anniversaire !

Bon anniversaire Françis.
Pierre.

Merci à tous.

Je vous montre demain mon "gros" cadeau.

Je n'ai plus à réfléchir à la suite de mon Astrolabe.....



Pouvoir agencer et voir l'intérieur sera intéressant, mais dans quelques semaines/mois.

Un beau cadeau et un beau sujet qui t’attend.
Pierre.

Bonjour,
Sujet très intéressant, mais tu n'as pas fini de te battre avec les gréements, quoiqu'au bout d'un moment, on maitrise

Amicalement Georges

Très belle boîte!!
Et excellent anniversaire...avec un peu de retard...

Pour les hunes, ai-je raison de penser qu'il faut installer des poulies simples (huit au total) sous les hunes (exemple misaine ci-dessous)


Pour les 387 et 393, j'ai un doute : fixées sur le mat  ?
Si oui, ces poulies sont-elles fixées par un crochet ?

Pour l'instant, j'en suis à ce stade :




Ci-dessous plan Mantua : il est précisé dans la notice que ce gréement est sans voiles ce qui explique peut-être celà !

Considérant que le plan Mantua est sans voiles et donc sans gréement correspondant, quelqu'un aurait il une idée du nombre de poulies necessaires pour les voiles ? (et leur taille) Je me perds un peu (beaucoup) à essayer de les compter sur les plans AAMM et ça me bloque car je ne peux avancer sur mes hunes si je dois y accrocher (comment ?) des poulies..
Merci d'avance.

kerezou a écrit:

Considérant que le plan Mantua est sans voiles et donc sans gréement correspondant, quelqu'un aurait il une idée du nombre de poulies necessaires pour les voiles ? (et leur taille) Je me perds un peu (beaucoup) à essayer de les compter sur les plans AAMM et ça me bloque car je ne peux avancer sur mes hunes si je dois y accrocher (comment ?) des poulies..
Merci d'avance.

Bonjour, Pour avoir déjà utilisé le plan de l'AAMM il y a quelques années, je peux dire qu'il est simplifié mais très correct.
Il devrait suffire pour installer des voiles sur ton modèle.
Ce n'est pas le choix que j'ai fait car d'une part je trouve que cela masque le gréement , et aussi,
avec le temps la poussière s'incruste dans les tissus et il est difficile d'y remédier.
Une autre chose , il est très difficile de rendre à l'échelle le réalisme des tissus.

Néanmoins c'est le choix de chacun et l'on peut trouver aussi que cela remet en situation le navire en état de navigation.

En revenant à l'ajout de voiles , le nombre de poulies sous les hunes, plan AAMM . permet l'ajout de voiles .
On y trouve par rapport à la réalité le stricte nécessaire et c'est très bien comme cela.
Mais attention à chacune leur rôle.

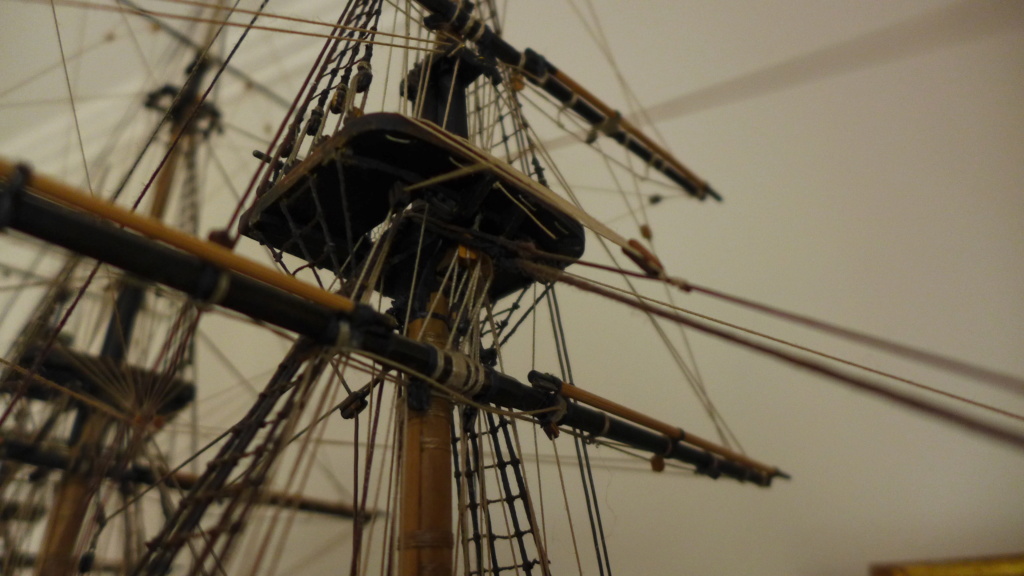

  ci-dessous deux  photos que je viens de prendre sur le modèle .misaine et grand mât.

Bonjour Francis

Beau cadeau

@+Michel

Beau gréement.
JPG

Merci Magellan, Gavouot (même si le gréement est celui de Magellan) , Michel.
Je commence à me "dépatouiller" du plan AAMM et j'avance un peu.



Petits défauts sur les roustures. Je ne sais pas si on est censé voir le noeud !

A plus.

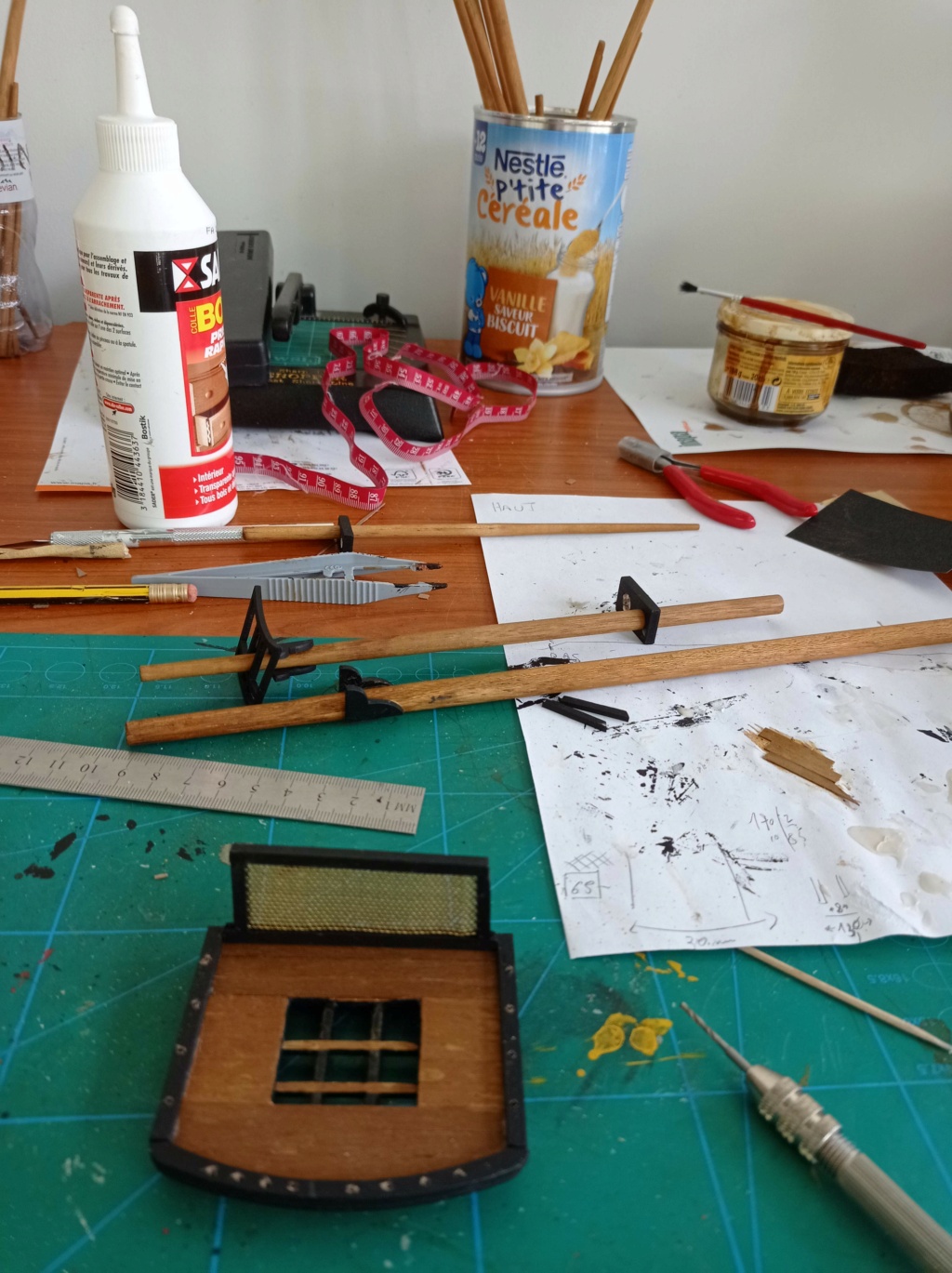

Et voilà les vergues d'artimon.
Petit soucis pour la vergue barrée et ses bonnettes : je n'ai pas laissé assez d'espace pour le cordage de la voile ! Je vais essayer de passer entre les deux une lame fine de scie. (le bois étant teinté ça devrait aller)

Il prend une belle tournure.
JPG

Bonsoir,
Ca y est, sérieusement le gréement, c'est sympa.
Comment comptes tu t'y prendre: tu démarres en montant tout mât en place, ou bien en montant le max de choses avant d'installer le mât à sa place

Bon courage pour la suite

Amicalement Georges

Merci JP et Georges.

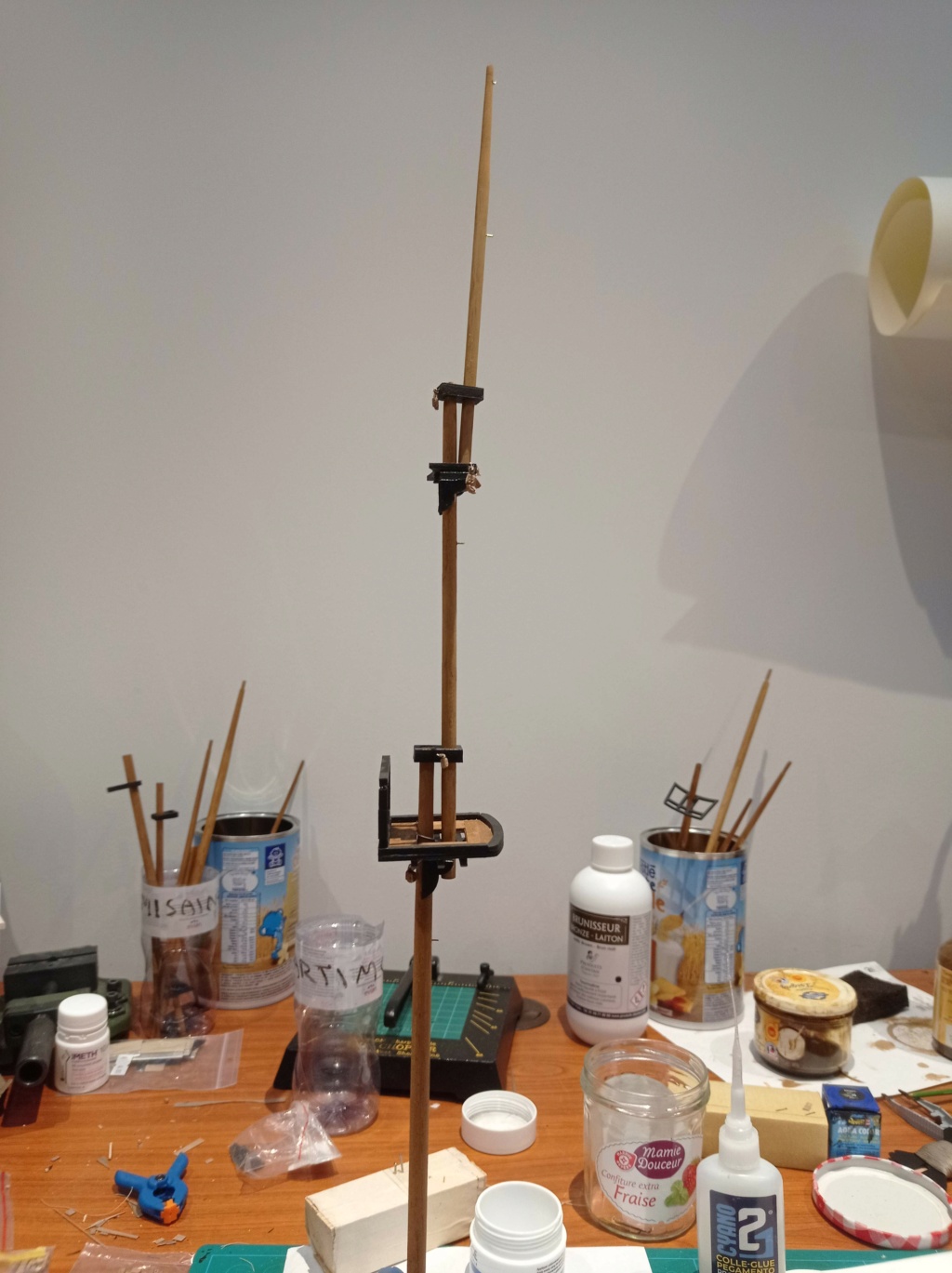

Je compte installer le plus d'éléments sur les mâts avant de les fixer définitivement.
Pour l'heure, je relit la monographie et scrute le plan  pour ne pas louper la moindre poulie.

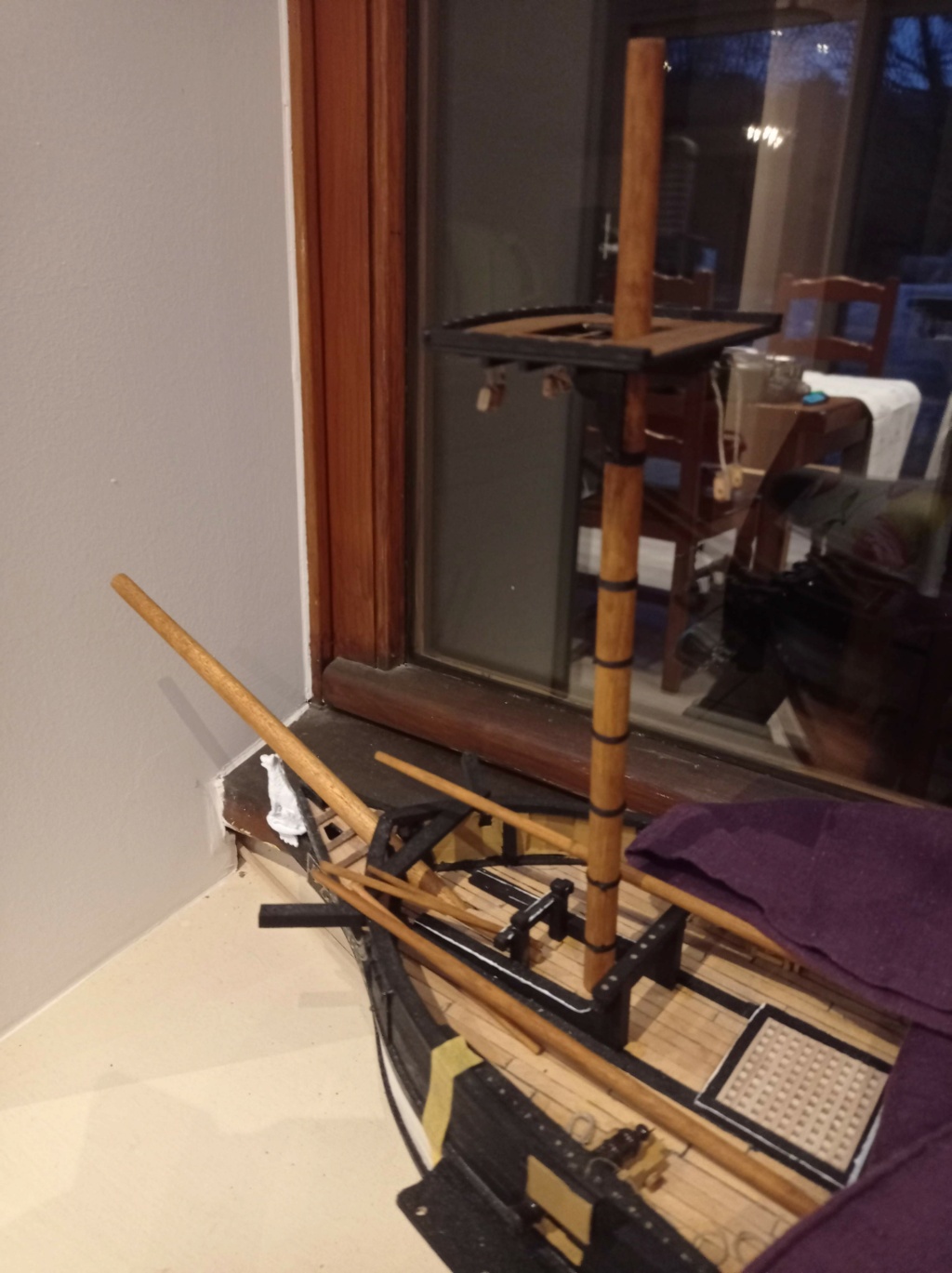

La photo suivante pour montrer "la rectitude" du kit. Rien n'est fixé bien sur.

Je dois mettre des margouillets à certains endroits de la mature.!
Je vais les simuler avec des pitons, mais si quelqu'un a une meilleure idée, je suis preneur.

J'ai fait une bétise (petite).
J'avais bien vu sur le plan et lu dans la monographie que certaines poulies étaient sur le devant des vergues. C'est ce que j'avais fait. Mais après essai avec un bout de tissu simulant la voile, ça ne marche pas. Donc 20 poulies à défaire et à remettre. C'est la différence entre la théorie et la pratique.

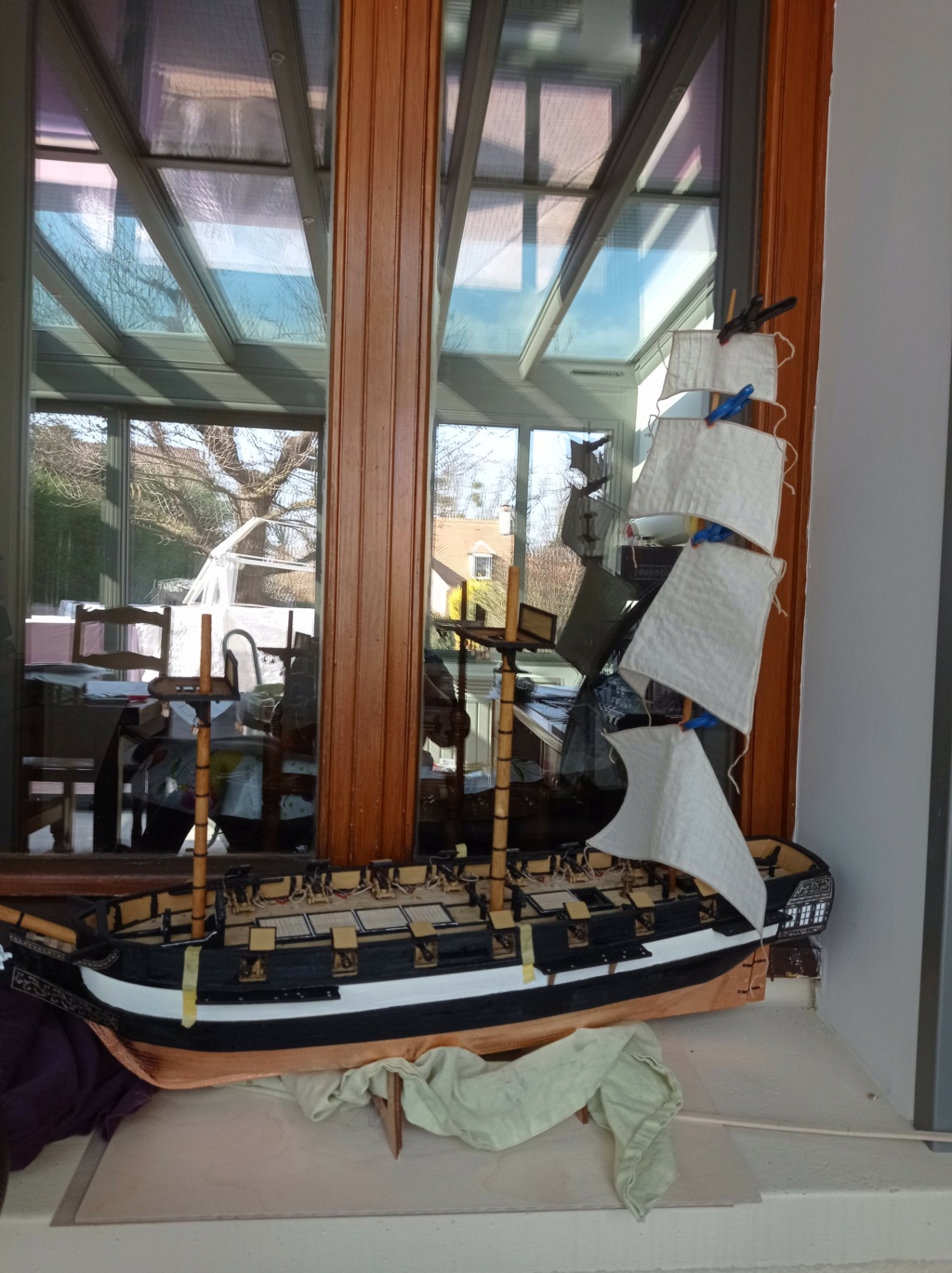

Je vous présente le mât de misaine. C'est long (très) l'envergure des voiles. Je pense que je vais devoir baisser la vergue de petit cacatois parce que visuellement ça va pas.

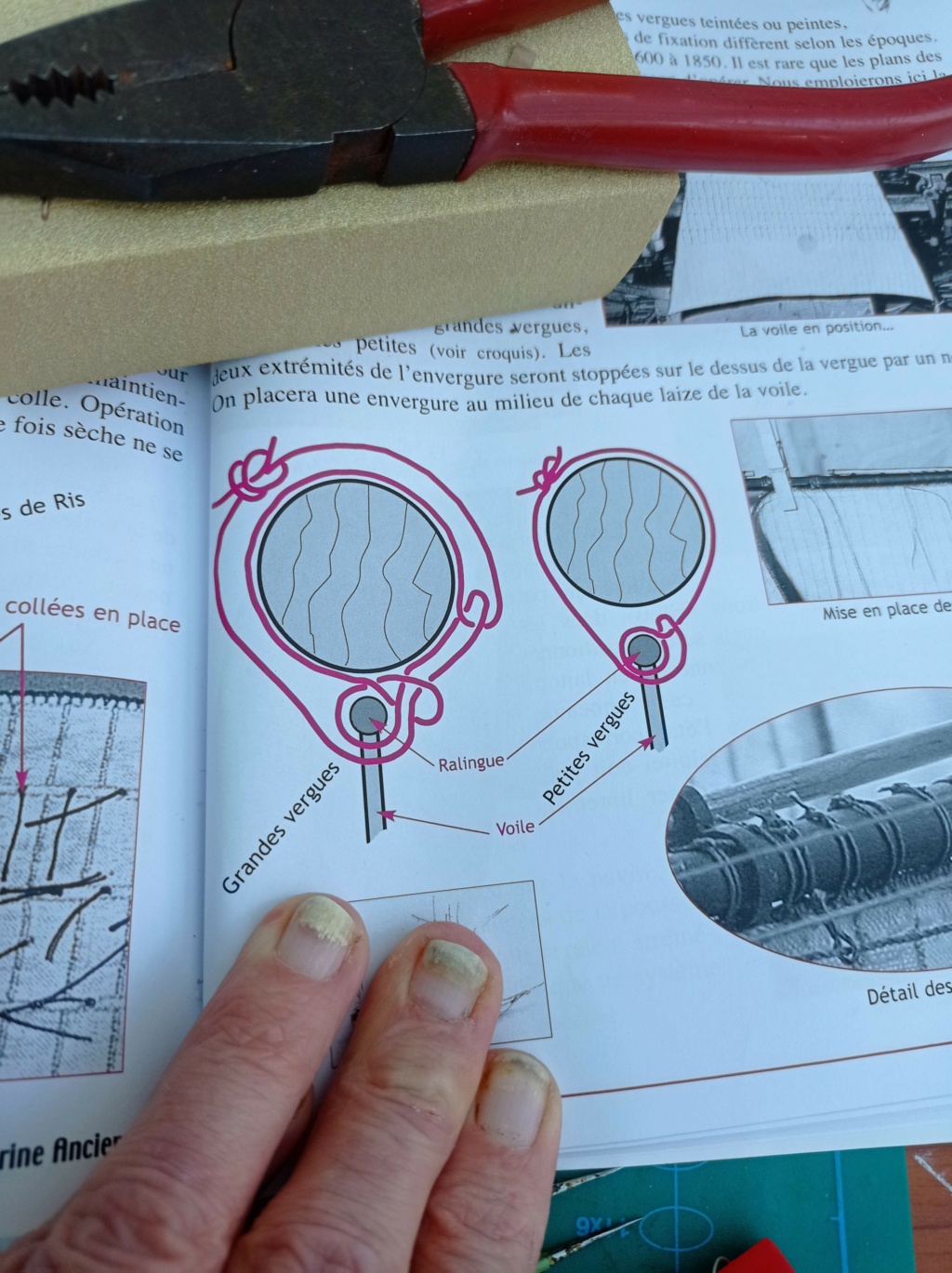

Par contre je n'ai pas réussi à imiter l'envergure des "grosses" vergues comme indiqué dans les livres, donc j'ai simplement doublé la méthode pour les petites.
