Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyJeu 03 Sep 2020, 17:07

Bon j'ai dû réaléser les trous des stoppeurs, pas facile sans rien casser, mais c'est bon, ça rend bien. Reste les saisines d'ancres à fabriquer.

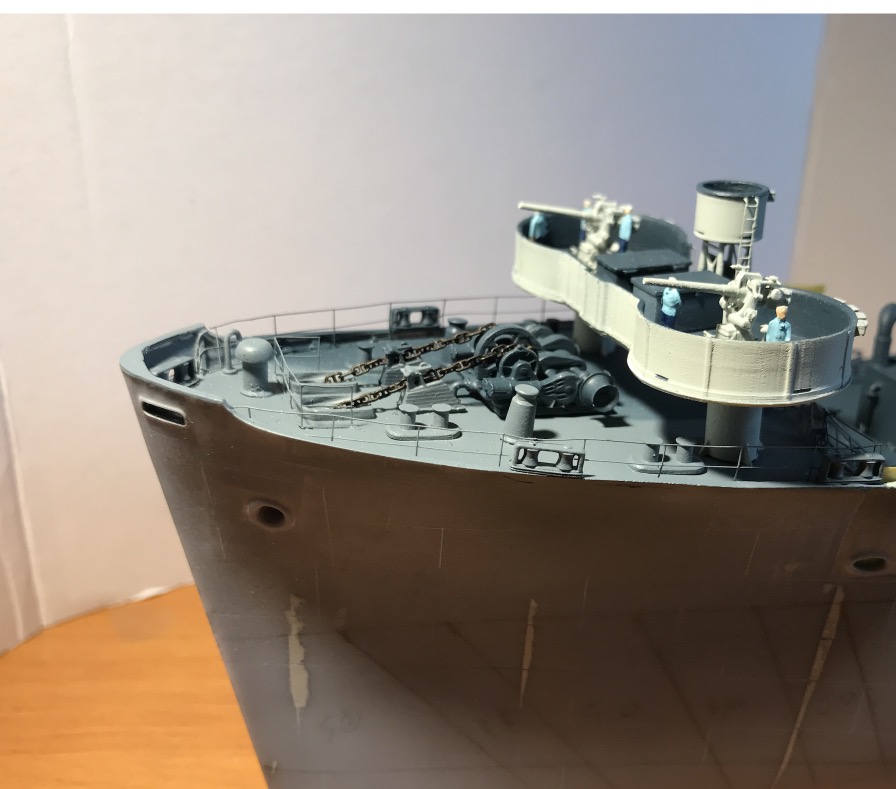

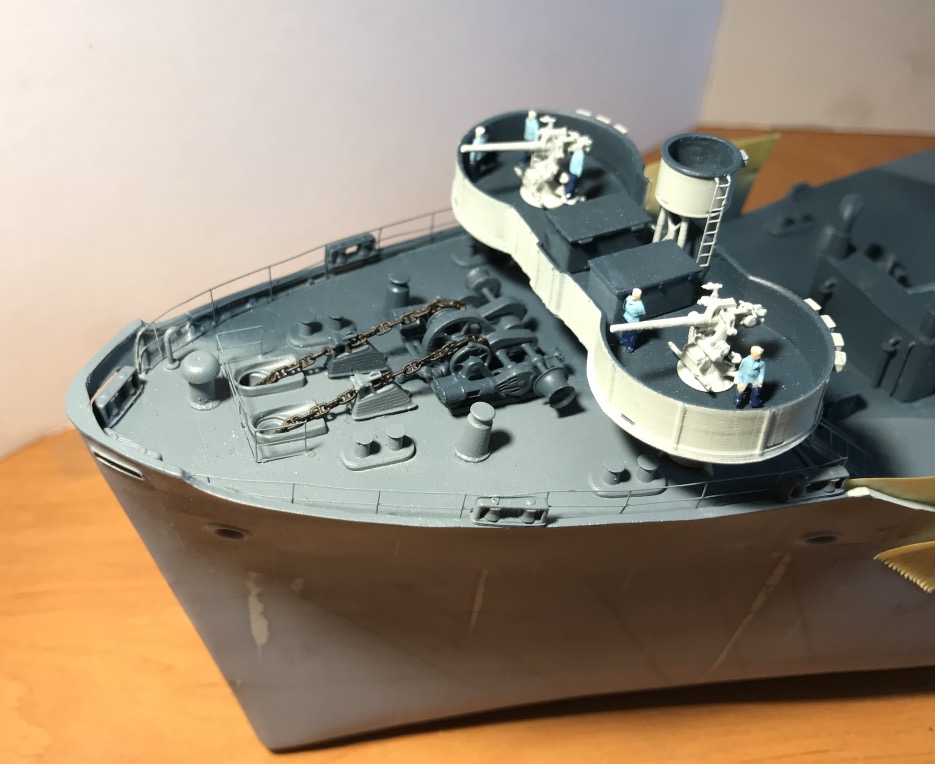

La plateforme des canons avant est terminée, j'attends le directeur de tir de chez NorthStar, ça vient pas vite de chez eux!

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-47-15-772

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-38-35-453

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-39-51-050

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-40-18-749

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-55-57-123

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-17-01-06-359

Pour les couleurs des vêtements de travail, je me suis inspiré de ces figurines.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-17-04-14-513

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-17-04-38-667

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyVen 04 Sep 2020, 23:51

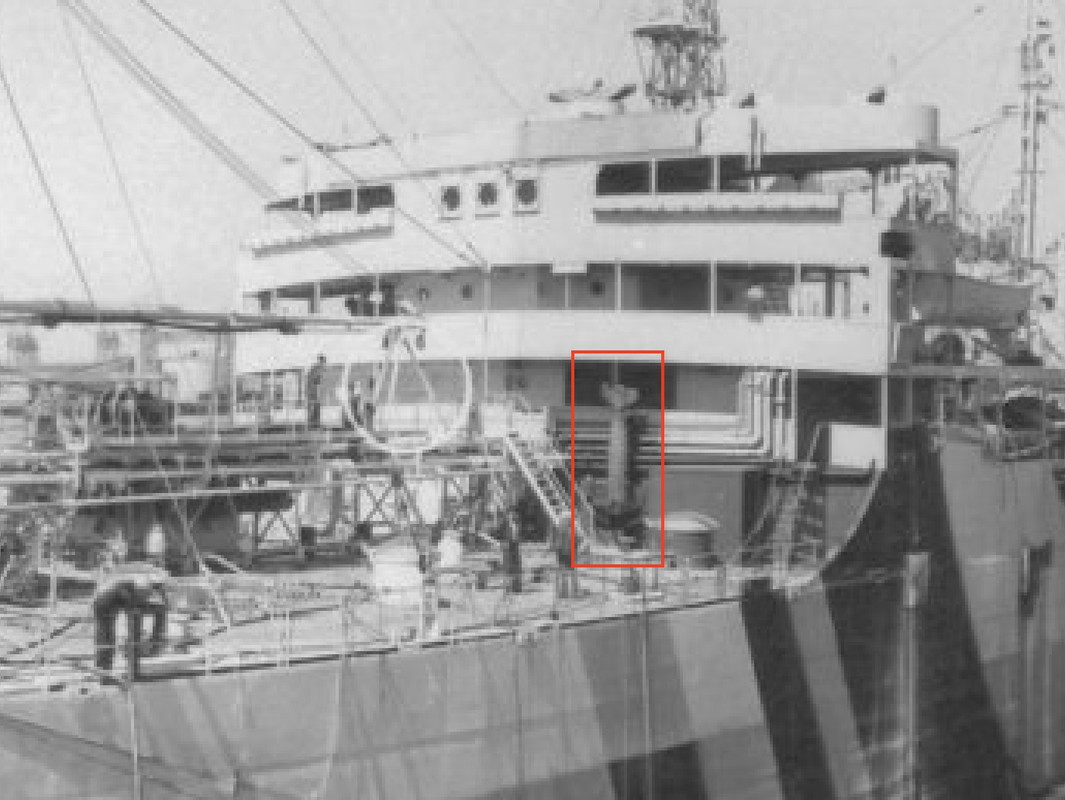

J'ai commencé à installer la tuyauterie qui est fournie et de différentes sections, Ervergreen, cordes à piano, tout y passe, c'est ce qui va donner de la finesse de détails pour le pont.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-04-23-33-48-956

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-04-23-34-31-244


_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptySam 05 Sep 2020, 01:25

très beau tout ça ce modèle va être superbe

_________________
Patrick
Revenir en haut Aller en bas
migou31
Aspirant
Aspirant
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptySam 05 Sep 2020, 09:35

Iceman29 a écrit:


La plateforme
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-38-35-453

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-39-51-050

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-03-16-40-18-749


Bonjour Pascal,
ton travail sur ce T2 est superbe! J'admire aussi le travail de recherche documentaire !
Tes chaînes d'ancres sont disponibles sur un site de vente Allemand!
Malgré les progrés de la 3D, je préfère des canons tournés en laiton (ou alu). L'aspect final reste quand même meilleur. Il y avait en France un artisan, Patrick Thomé, qui produisait d'excellents articles malheureusement, il est décédé en début d'année et je crains que personne ne prenne sa relève.
C'est grâce à lui que j'ai pu obtenir des canons de 280mm pour mon kit du canon Léopold au 1/350. Son travail était vraiment excellent.
Il y a autre chose qui m'intrigue sur ton modèle, c'est l'extrême finesse de tes bastingages. Ils semblent fait de toiles d’araignée ! Comme ils sont quand même censés retenir le poids d'un homme en cas de paquet de mer, cela semble bien fragile. Mais bon . . . Wink
Bonne continuation,
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 12:21

Mon tour n’est pas assez précis pour tourner si fin malheureusement (petit canon, pour un 380 pas de soucis, mais on les trouve facilement dans le commerce), je peux faire d’autres pièces mais pas des canons si fins, il faudrait que je ré-essaye, je fais beaucoup de pièces pour mes autos à échelle 1.

Pour les batayoles à deux rangées, malheureusement c’est vrai, mais comme je l’ai déjà écrit plus haut, je n’ai pas trop le choix à moins d’en refaire en PE, je n’ai pas ces compétences, seul cette marque Aber en fabrique au 1/200. De plus elle est extrêmement fragile, une fois posée il faut faire attention à ne rien tordre.

Question section de ces batayoles, je me suis penché si j'ose dire sur le sujet plus précisément, après ton message. Il s'avère qu'on n'est pas loin de la vérité chez Aber.

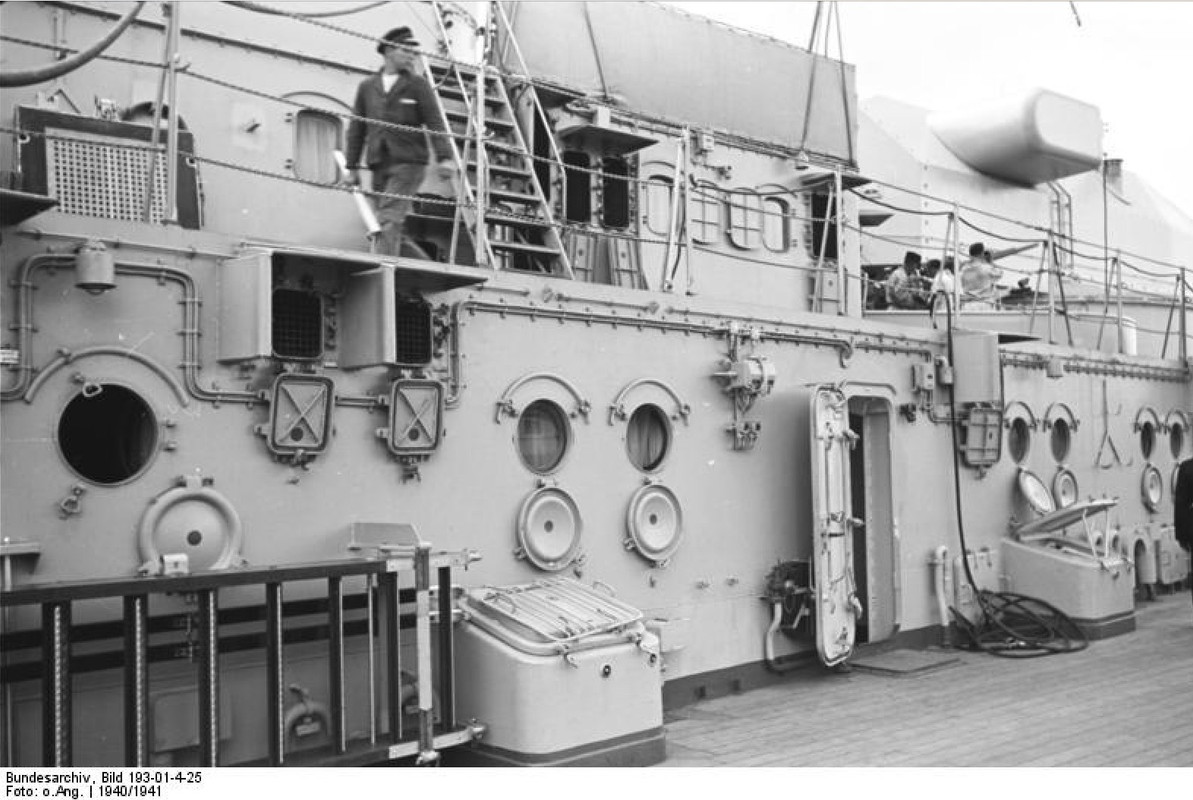

Le bastingages US (Et IJN aussi je crois) à l'époque était fait de fer rond et non de tube comme maintenant du moins pour le haut. Je pense au vue de photo d'époque que le fer rond ne devait pas faire plus de 30 mm, si on divise par 200, ça donne 0,15 mm, les Aber font 0,1 mm, un poil fin, tu rajoutes la peinture et on n'est pas loin du compte.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-12-03-577

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-13-15-136

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-13-57-285

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-15-19-618

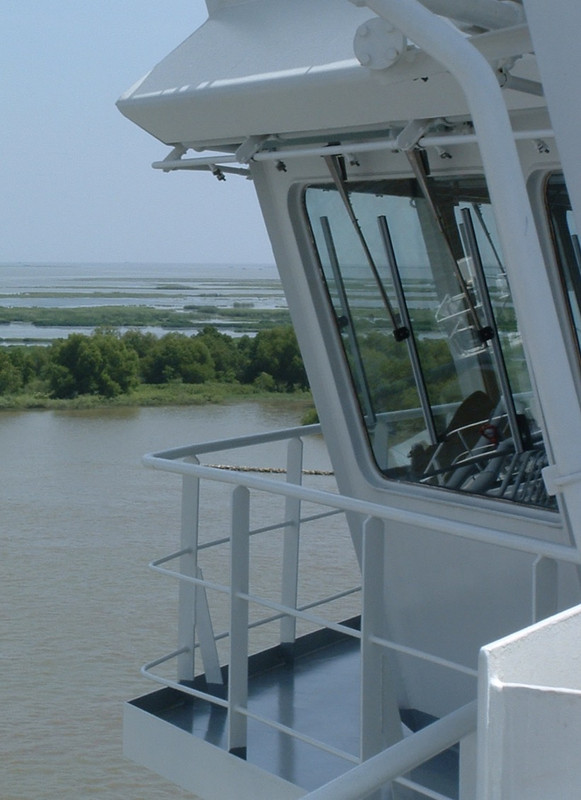

Une rambarde standard actuelle, j'en ai remplacé souvent, car moins résistantes à la corrosion, sont pour leur partie supérieure en tube de 45 mm, 1 pouces 3/4, c'est du simple tuyaux galvanisé puis peint, pour une meilleur préhension des mains peut être. Deux rangés de fer rond sont maintenant montées pour éviter de passer au travers par mauvais temps. Soit 45 mm au 1/200 -> 0,225 mm.

Photo perso, Mississippi 2003.
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-19-46-621

A noter que la PE batayole Eduard du Bismarck au 1/200, fait 0,2 mm les allemands avaient adoptés le 3 rangés rigides et non rigides (câble ou chainette), mais souvent démontable, comme sur tout le pont principal du Bismarck et sur les premiers ponts et bien sûr devant les canons et mitrailleuses pour pouvoir tirer en contre bas.


Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-51-07-084

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-11-57-32-841

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-12-04-20-768

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-12-07-54-863

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 12:41

Iceman29 a écrit:
A noter que la PE batayole Eduard du Bismarck au 1/200, fait 0,2 mm les allemands avaient adoptés le 3 rangés rigides et non rigides (câble ou chainette), mais souvent démontable, comme sur tout le pont principal du Bismarck et sur les premiers ponts et bien sûr devant les canons et mitrailleuses pour pouvoir tirer en contre bas.
Dans son bouquin publié dans les années cinquante, le commandant du Prinz Eugen raconte que lors de l'opération Rheinübung ils ont reçu instruction de Lütjens pendant l'escale en Norvège de démonter tous les bastingages au niveau du pont principal car ils risquaient d'être arrachés par les paquets de mer ou les combats et devenir des projectiles dangereux.
Pendant la suite de l'opération une ligne de vie était tendue dans l'axe des pont et une ligne blanche était peinte sur le pont à un mètre du bord pour le signaler.

Images extraites d'un film pris à bord du Prinz Eugen. Sur la quatrième photo on voit le Bismarck en avant.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 PcSoKb-Prinz-Eugen-deck

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 QcSoKb-Prinz-Eugen-deck-02

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 RcSoKb-Prinz-Eugen-deck-03

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 RcSoKb-Prinz-Eugen-deck-04

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 ScSoKb-Prinz-Eugen-deck-08

J'ai l'impression qu'il s'agissait d'une pratique courante en cas de gros temps annoncé ou de combat planifié.
_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.
Espérons que le fond de la mer est étanche.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.
Revenir en haut Aller en bas
migou31
Aspirant
Aspirant
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 16:11

Iceman29 a écrit:

Pour les batayoles à deux rangées, malheureusement c’est vrai, mais comme je l’ai déjà écrit plus haut, je n’ai pas trop le choix à moins d’en refaire en PE, je n’ai pas ces compétences, seul cette marque Aber en fabrique au 1/200. De plus elle est extrêmement fragile, une fois posée il faut faire attention à ne rien tordre.

Question section de ces batayoles, je me suis penché si j'ose dire sur le sujet plus précisément, après ton message. Il s'avère qu'on n'est pas loin de la vérité chez Aber.

Le bastingages US (Et IJN aussi je crois) à l'époque était fait de fer rond et non de tube comme maintenant du moins pour le haut. Je pense au vue de photo d'époque que le fer rond ne devait pas faire plus de 30 mm, si on divise par 200, ça donne 0,15 mm, les Aber font 0,1 mm, un poil fin, tu rajoutes la peinture et on n'est pas loin du compte.

Une rambarde standard actuelle, j'en ai remplacé souvent, car moins résistantes à la corrosion, sont pour leur partie supérieure en tube de 45 mm, 1 pouces 3/4, c'est du simple tuyaux galvanisé puis peint, pour une meilleur préhension des mains peut être. Deux rangés de fer rond sont maintenant montées pour éviter de passer au travers par mauvais temps. Soit 45 mm au 1/200 -> 0,225 mm.

A noter que la PE batayole Eduard du Bismarck au 1/200, fait 0,2 mm les allemands avaient adoptés le 3 rangés rigides et non rigides (câble ou chainette), mais souvent démontable, comme sur tout le pont principal du Bismarck et sur les premiers ponts et bien sûr devant les canons et mitrailleuses pour pouvoir tirer en contre bas.
Il te reste la possibilité de faire ces batayoles en PE, il existe différentes épaisseurs chez Hauler, de 0.1mm jusqu'à 0.5mm.
Pour ce qui est du dessin, rien de bien compliqué. Je crois me souvenir qu'Alain "NOVA73", t'avais proposé ses services.
Perso je te l'aurais bien proposé mais des ennuis de santé m'obligent à mettre mon activité en veilleuse.

Je crois que pour un meilleur réalisme la PE serait idéale.
Bonne continuation,
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 20:20

Prompt rétablissement à toi, Jean, on hâte de te revoir d'aplomb et de monter tes modèles en attente.  Wink

Les batayoles sont déjà en PE comme écrit plus haut:

http://www.tomsmodelworks.com/catalog/product_info.php?products_id=180

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 2002

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-08-11-14-47-02-558

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
jerome v
Vice-Amiral
Vice-Amiral
jerome v

Localisation : Doudeauville

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 20:55

Ca avance bien Pascal, c'est splendide. J'espère que tes ennuis de santé ne sont pas grave Jean et que tu seras vite remis sur pied.

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 23:34

Merci Jérôme. Ca prend tournure. Je me bat maintenant avec la peinture, un dazzle c'est toujours compliqué et long à peindre. J'ai également avancé sur la tuyauterie avant, mais il m'en reste à installer.

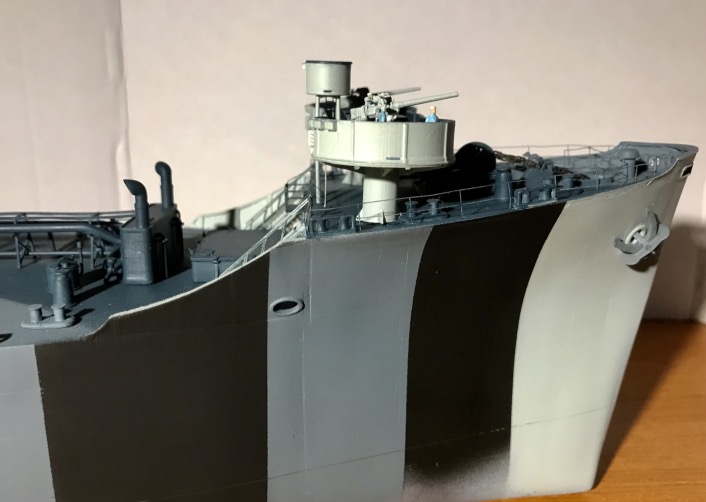

J'ai commencé à peindre pour trouver la bonne méthode. le noir c'est du Tamya, plus facile à appliquer que LifeColors. Il y aura un antifouling, il y avait du rouge USN ou du noir.

Sur les plans de la mesure Dazzle, il n'y avait pas d'antifouling, mais je pense qu'il ne se sont pas donnés la peine de le représenter. Sur les photos on peut voir qu'il ne monte pas très haut le long de la coque afin que le camouflage reste efficace , probablement, bateau lége, sur ballast léger.

USS Tamalpais (AO-96), des vétérans des tankers posent devant cette très belle maquette, on peut voir un paravane sur son mat de charge de mise à l'eau, ça sera reproduit également mais au poste de mer, quoique..:

USS Mascoma (AO-83), Paravane au poste de mer.
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-23-17-45-735

On voit la bande noire (boot-topping) et l'antifouling rouge..

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-23-09-22-786

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-23-10-20-674

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-23-10-54-964



Noir ici sur le Pamanset, ou seulement une bande noir et du rouge dessous?? C'est également une possibilité.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-22-51-03-515

USS Sebec (AO-87) (1944 - 1946), mais même série "Escambia Class". Pont de San Francisco derrière.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-22-52-26-935

J'ai gardé les défauts de coque, j'aurais pu les gommer comme ailleurs, il vont me servir pour l'application de la patine, les tôles d'étraves sont souvent déformées par la pression des vagues.. C'est visibles sur les photos plus haut.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-22-38-18-991

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-06-22-39-50-007

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic


Dernière édition par Iceman29 le Lun 07 Sep 2020, 00:09, édité 1 fois
Revenir en haut Aller en bas
Claude26
Quartier-maître de première classe
Quartier-maître de première classe
Claude26

Localisation : Drôme
Navire préféré : Portes-avions

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyDim 06 Sep 2020, 23:46

Tu ne peins plus à l'enamel Pascal ?
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyLun 07 Sep 2020, 00:04

Non, malheureusement, pour ce navire, j'ai choisi les couleurs de l'USN "exactes" de LifeColors et AK pour l'antifouling. Une incartade, je trouve l'enamel plus facile à appliquer et surtout on peut le poncer si on fait des bêtises, c'est très dur une fois bien sec (2 jours), avec l'acrylique c'est pas trop possible, du moins la LifeColors.

L'aéro est nettoyé à l'eau et aux ultrasons, mais ça a tendance à faire gonfler le joint de l'aiguille, elle ne coulisse pas comme après un nettoyage enamel au white spirit ( le white lubrifie le joint) + ultrasons. Mais je m'y prend peut être mal.. Et comme l'acrylique et le white sont incompatibles à tous niveaux..

Bon, je débute avec ces produits. La Tamiya est parfaite par contre, même pas besoin de la diluée pour ma part, du moins le noir mat.

Dès que c'est possible je reviens à l'enamel. Saint

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Stéphane POTTIER
Maistrancier
Maistrancier


Localisation : PARIS
Navire préféré : Militaire depuis 1880 environ

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyLun 07 Sep 2020, 08:50

Beau dazzle qui pour une fois a le mérite de ne pas trop "casser" la perception de la maquette, même si c'était pourtant bel et bien son rôle dans la réalité...

Cela va être superbe, pas de doute !
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyLun 07 Sep 2020, 09:12

Merci Stéphane, le côté tribord est plus soft que bâbord.. deux bateaux en un! C’est d’ailleurs pour cette raison que j’ai commencé par là.. Very Happy

Mais c’est vrai que ce schéma dazzle est très photogénique, bien dosé, c’est ce qui m’a fait changer d’avis en cour de route.

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Le renard du désert
Maistrancier
Maistrancier
Le renard du désert

Localisation : Suisse
Navire préféré : Du moment que ça navigue...

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyMar 08 Sep 2020, 10:10

Ça faisait un bail que j'étais pas revenu ! C'est tout simplement impressionnant, comme toujours ! Bravo
cheers

_________________
Et si nous avons perdu cette force, Qui autrefois remuait ciel et terre,
 Ce que nous sommes, nous le sommes : Des cœurs héroïques et d'une même trempe,
 Affaiblis par le temps et le destin, Mais forts par la volonté,
 De chercher, lutter, trouver et ne rien céder.

                 Alfred Tennyson
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyMar 08 Sep 2020, 23:00

Merci Vincent, l'entrée est gratuite et sans masque.. Very Happy

Aujourd'hui dessin du mat avant, 3° d'inclinaison vers l'arrière, avec son nid de pie et les dégagements des vapeurs d'hydrocarbure des citernes, l'échelle pour y grimper sera en PE et également les treuils pour les manoeuvres et la manoeuvre des mats de charges. Je l'ai simplifié. Pas trop de photos de l'engin.

Je n'ai que ça:

Celui ci ressemble un peu, j'ai pu m'en inspiré.

https://www.sarikhobbies.com/product/winch-mm1296-tug-plan/

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 P-19163-0024373-winch-mm1296-tug-plan

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-15-31-00-568

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-15-32-14-727

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-15-36-16-182

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-15-39-15-274

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-15-41-28-839

Impression en cours pour le mat, 11 heures..

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-22-05-27-486

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-22-19-49-125

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-22-26-03-340

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-22-27-37-352

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-22-33-51-512

En deux pièces pour raccourcir le temps d'impression, 13 cm de haut au total..

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-08-22-56-38-345

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyMer 09 Sep 2020, 09:18

Ça dessine, ça imprime, ça va vite ! affraid Bravo...

_________________
Amicalement,
Pierre
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Richel10
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyMer 09 Sep 2020, 13:33

Autant se faire que peut!  Very Happy

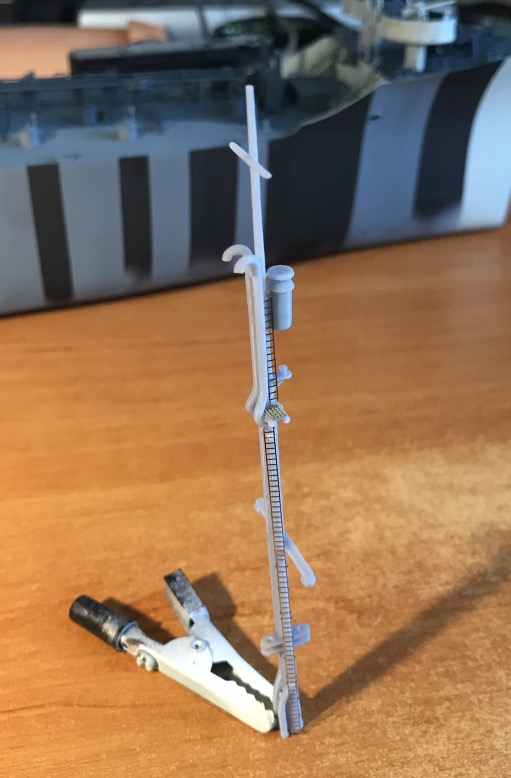

Le mat est bien sorti, je vais pouvoir valider pour impression celui de l'arrière qui est légèrement différent, le nid de pie est orienté vers la poupe bien sûr. Pas de mats de charge.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-09-13-23-11-298

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyJeu 10 Sep 2020, 13:30

Impression réussie pour ce treuil décliné en deux versions, les vannes sont bien sorties ainsi que les tiges de bielles. J'en ai imprimé en plus. J'ai les tuyaux d'alimentations vapeur à fabrique en Evergreen.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-10-12-21-14-356

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-10-13-08-23-509

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-10-13-09-32-735

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-10-13-10-15-659

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Screenshot-2020-09-10-13-11-08-236

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyJeu 10 Sep 2020, 15:12

salut Pascal

excellent travail cheers ca commence a prendre tournure Bravo...
bonne continuation
cheers
Nicolas

_________________
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
10p
Matelot
Matelot
10p

Localisation : au chaud et les pieds dans l'eau à Aubagne
Navire préféré : PSP ARAGO

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptyVen 11 Sep 2020, 21:13

Épatant encore une fois.
Ce camouflage est psychédélique.

_________________
Didier

http://72e-db.forumactif.com/

http://www.cac-marseille.fr/?m=0
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptySam 12 Sep 2020, 00:20

Ça fourmille de détails ! Bravo... affraid

_________________
Amicalement,
Pierre
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Richel10
Revenir en haut Aller en bas
Cédric
Aspirant
Aspirant
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptySam 12 Sep 2020, 07:49

Bonjour Pascal,

Je suis toujours de loin ce montage dont je suis fan, même si je ne poste pas beaucoup.
C'est du très très très beau travail, surtout en imaginant la somme d'heures passées à concevoir les éléments en 3D.

Bonne suite.

Bravo...

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Dagornson
Amiral
Amiral
Dagornson

Localisation : Hautes-Alpes

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptySam 12 Sep 2020, 15:13

Pareil que Cédric, je suis ça du coin de l’œil,
quel travail et qu'est que c'est beau! un véritable chef d'oeuvre  affraid...
Bravo... Bravo... Bravo... bravo!

_________________
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 16884313

Revenir en haut Aller en bas
http://www.navires-maquettes.com/
Yves31
Elève officier
Elève officier
Yves31

Localisation : 01>26>69>71>42>75>27>92>31
Navire préféré : France

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 10 EmptySam 12 Sep 2020, 16:06

Ouais, pareil pour moi à part que j'ai du mal à tout suivre tellement que ça imprime. C'est vraiment nickel et à peine croyable.

_________________
Bien amicalement. À bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Montage en cours : Pourquoi Pas?
Revenir en haut Aller en bas

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200
Revenir en haut
Page 10 sur 12Aller à la page : Précédent  1, 2, 3 ... 9, 10, 11, 12  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
