 Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10 ... 16  Suivant
AuteurMessage
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMer 29 Juil 2020, 23:17

Merci Jérôme, Jean et Patrick.

En faite, avant de partir, j’ai décollé les mâts. Avec la configuration plateforme. Le vide mulet des mâts arrière est placé forcément plus haut et tourné vers l’extérieur de 45°. Je vais devoir modifié tout cas et re-imprimer, les deux à l’arrière de Chateau avant sont légèrement plus petit, c’est visible sur certaines photos du Pamanset..

La fameuse plateforme servant au ravitaillement:

Une maquette que j’ai trouvé, pas très détaillée, au alentour du 1/300 pour la plus grande, c’est fabriqué à l’unité, le prix de vente est accessible par le lien, ça pique un peu.. le plus grand 1960$..

Ces photos ont le mérite de m’aider un peu.

https://sdmodelmakers.com/escambia-class-replenishment-oiler-models.html

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 06-E6-F5-AB-F6-C6-475-F-8-AA8-F2-F16299-A3-FF

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 632-BB4-A0-297-D-49-D5-AD07-42-A1-E45273-DF

Ici on voit bien un type de plateforme, cette photo que je viens de dénicher va beaucoup m’aider, on voit bien les treuils de levage qu’il faudra que je reproduise.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 A73-C4-FCE-3-B11-4-A28-AAFA-522790169364

La seule photo de l’arrière d’un T2 sur cale, pas facile à dénicher, je content de voir que ça correspond au niveau de la forme d’hélice.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 3-B8-CE9-B9-B42-A-4-C4-E-BDDA-3-A91-BA0543-DB

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyVen 31 Juil 2020, 00:55

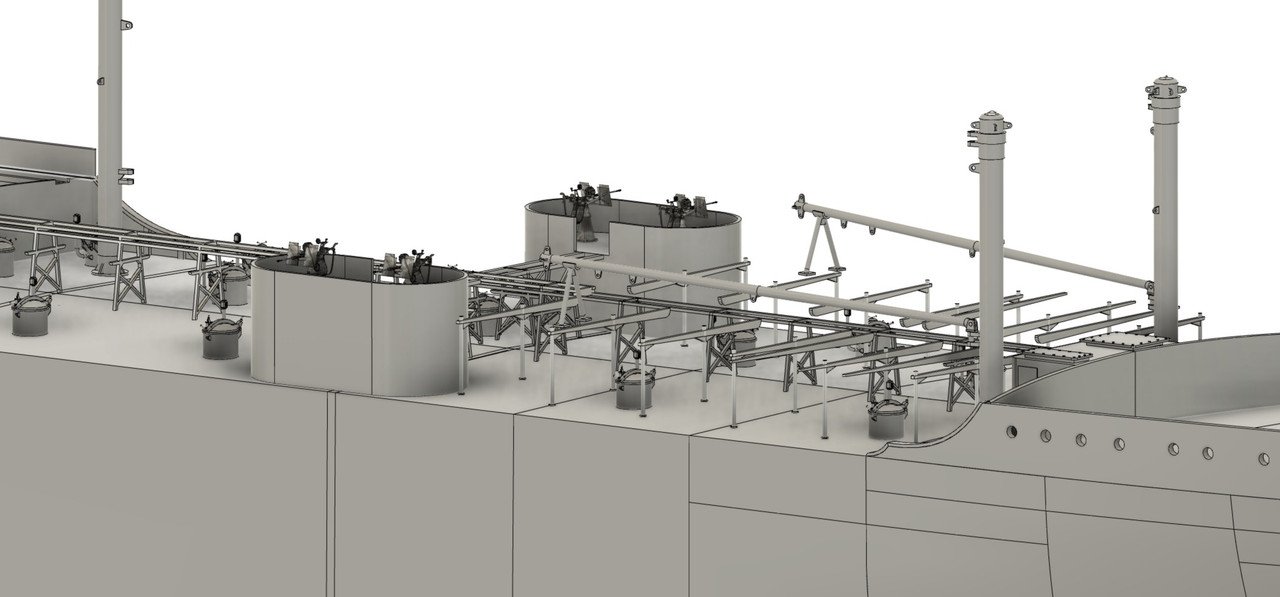

J'ai repris le dessin cet après-midi et j'ai eu le temps d'imprimer mes 4 nouveaux mats pendant ce temps.

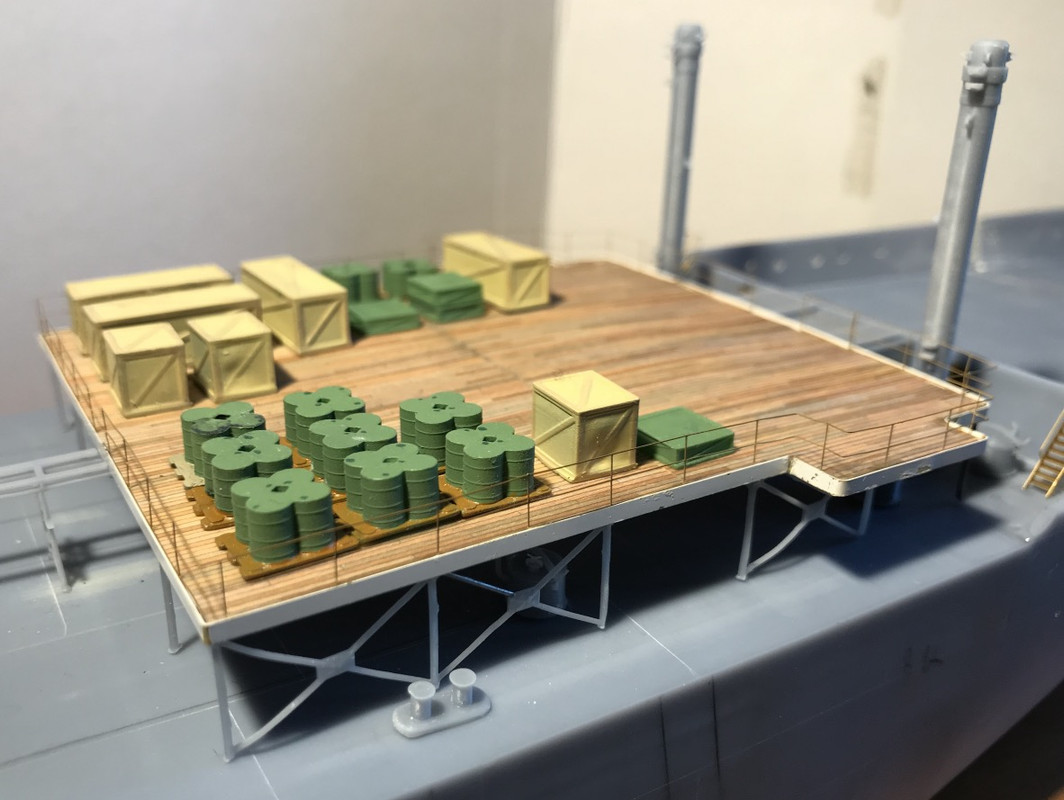

J'ai fais une esquisse de la plateforme reste à lui poser ces supports. Les supports de la passerelle (Walkway) sont posées et réglés en hauteur. Les ilots DCA sont dessinés, reste leurs passerelles d'accès à créer, différentes à Bd et TD à cause du mat principal arrière qui vient entre les deux. Ces ilots de DCA sont équipés également une petite échelle verticale, qui permet l'évacuation d'urgence de l'ilot probablement., elles seront en PE.

Le support des mats de charge arrières sont dessinés, il servent à mettre les mats au poste de mer.

J'ai uniquement travaillé sur photos pour ces nouveaux éléments, pas de plan disponible.

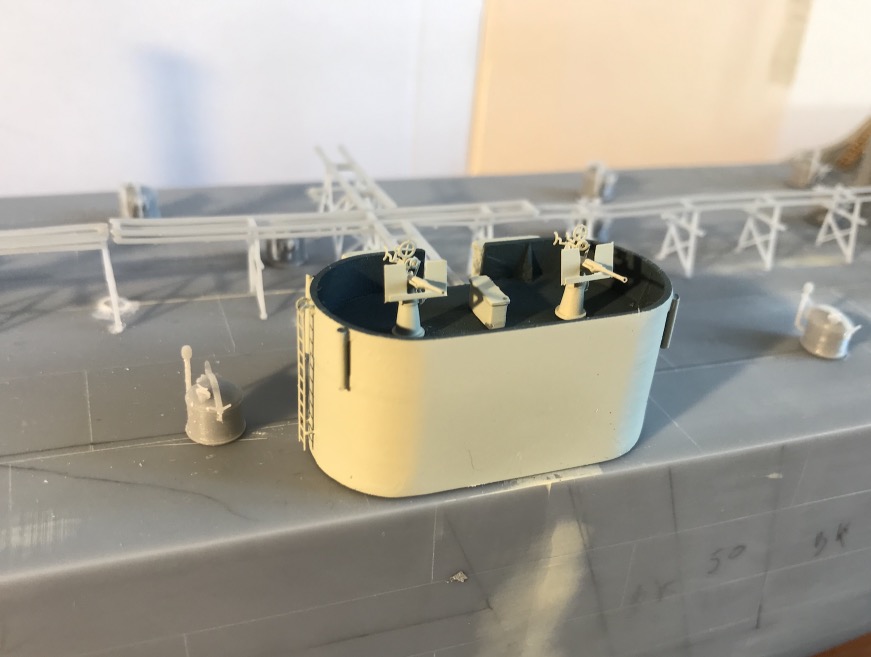

J'ai placé 4 canons de DCA 20 mm Oerlikon récupérés gratuitement sur internet.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-05-59-136

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-06-26-892

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-07-08-477

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-09-00-083

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-09-57-739

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-12-15-666

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-12-40-181

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-07-31-00-22-49-365

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
32Dundee
Crocodile
Crocodile
32Dundee

Localisation : Les clayes sous bois
Navire préféré : Bismarck

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyVen 31 Juil 2020, 11:23

je suis impressionné ... Déjà superbe modélisation, mais ensuite quel niveau de détail pour cette maquette !

_________________
Jean-françois

Terminé : Marceau (Heller 1/400) ICI , DUKW (Italeri 1/72) ICI , HMS King Georges V (Heller 1/400) ICI et ICI
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 01:11

Merci Jean-François, j'essaye de faire au mieux, parfois je refais des pièces dont je ne suis pas satisfait, soit au niveau dessin, soit impression.

On doit en permanence adapter le dessin au paramètre de l'échelle et des contraintes d'impression 3D, Il faut éviter de s'enferrer dans les détails qui n"apparaitront pas, pire seront préjudiciable à la qualité de la pièce imprimée.

Les résultats s'améliorent au fur et à mesure que la maquette avance, le lot commun du maquettiste qui découvre une nouvelle technique de construction.

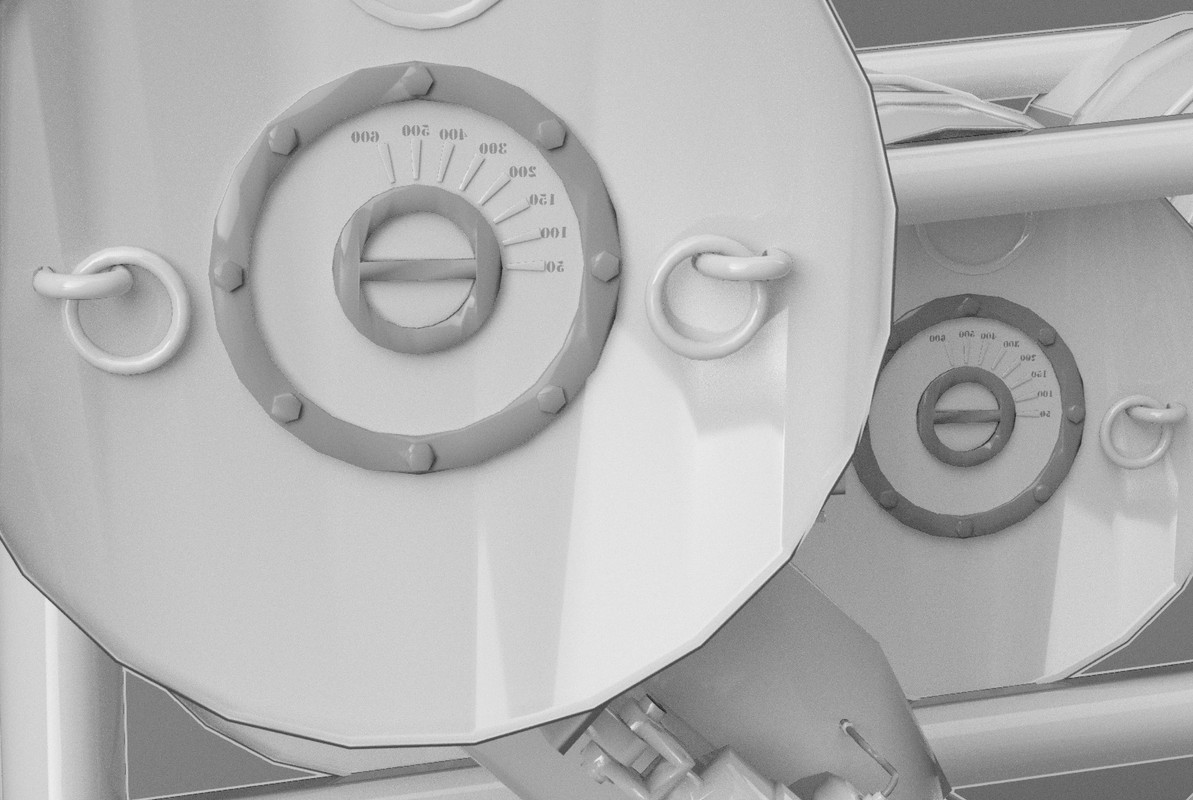

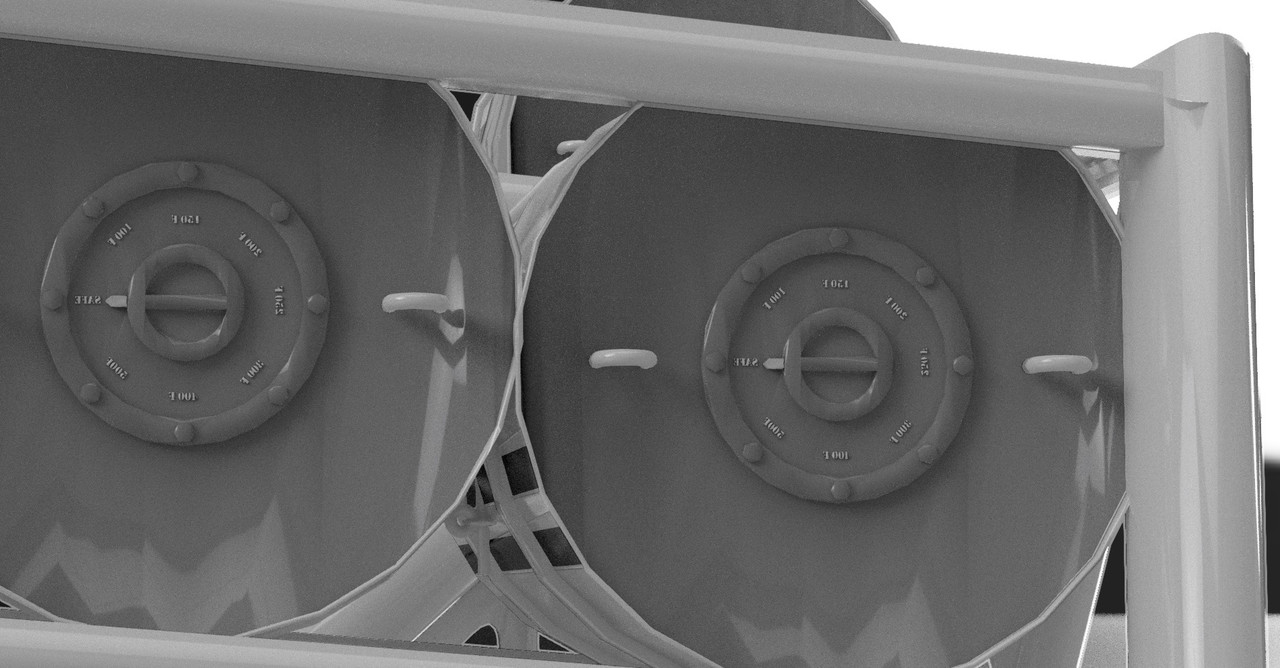

J'ai continué aujourd'hui le travail sur la tranche milieu. Dessins des passerelles des ilots de DCA, support de la plateforme d'avitaillement

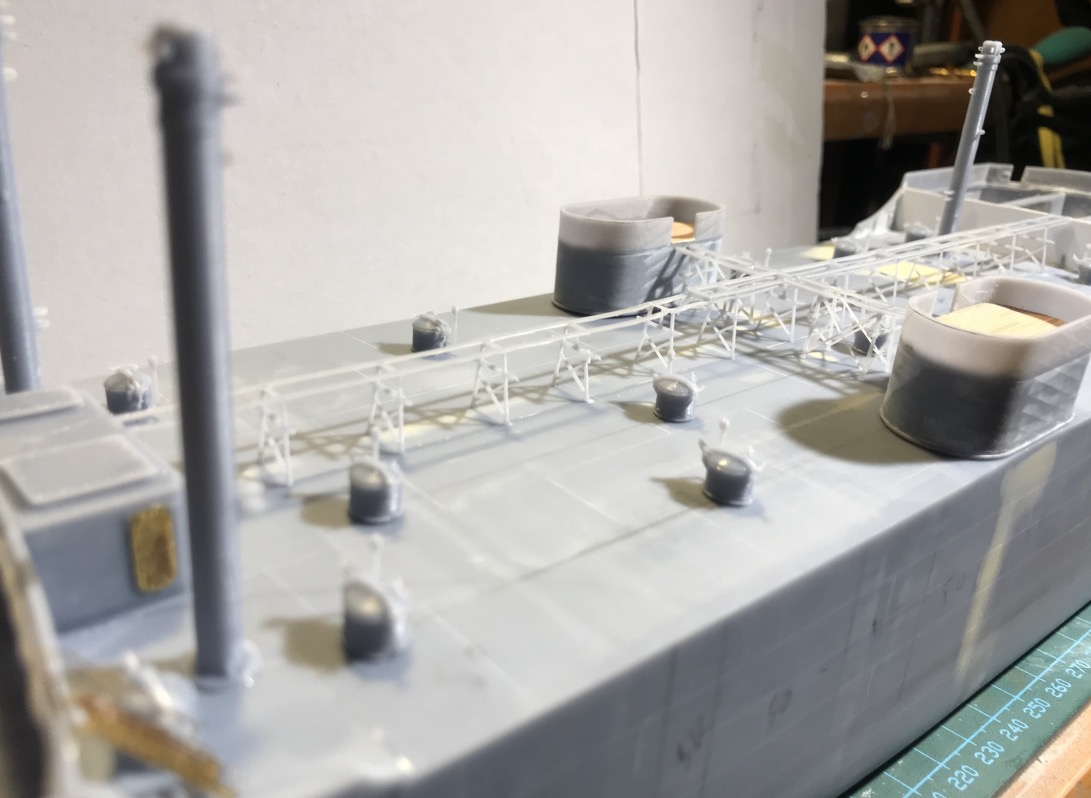

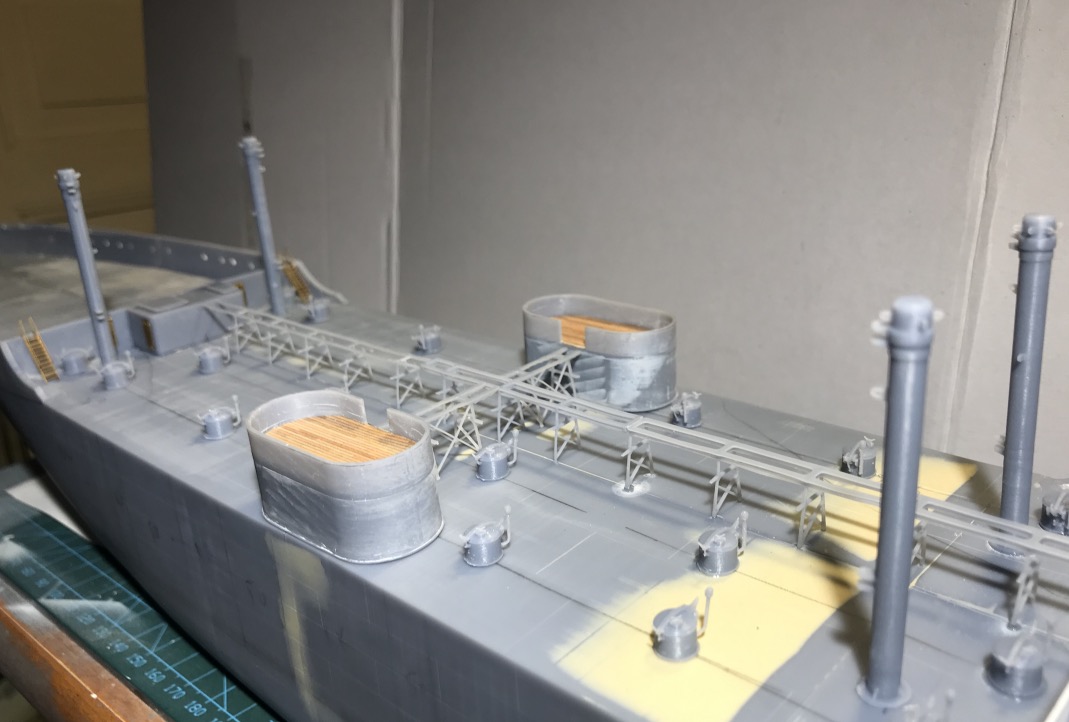

Impressions, puis collage des éléments imprimés, certains plus anciens. Collage des 4 nouveaux mats. les passerelles sont bien sorties, malgré leur finesse, à manier avec précaution.

J'ai récupéré du plancher des chutes du pont du Bismarck, comme quoi... Je devrais en avoir assez pour la plateforme d'avitaillement également, ce plancher sera peint suivant la norme de ce camouflage Dazzle Measure 32 3AO soit probablement du Deck Blue 20-B ou en partie avec de l'Ocean Grey 5-O.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-32-46-725

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-33-26-224

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-35-10-461

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-35-37-548

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-36-06-918

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-37-05-730

Du virtuel, la planche à dessin, à la réalité, c'est toujours magique, je ne m'en lasse pas.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-30-29-637

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-31-07-522

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-31-30-779

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-31-57-051

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-00-32-19-161

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 04:31

superbe Bravo...

penses que dans certains cas l evergreen peut être une solution plus simple plus rapide  et peut être avantageuse pour certaines pièces

_________________
Patrick
Revenir en haut Aller en bas
Stéphane POTTIER
Maistrancier
Maistrancier


Localisation : PARIS
Navire préféré : Militaire depuis 1880 environ

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 07:34

Vraiment magnifique, bravo !

Une vraie leçon à ceux qui jugent que ce n'est plus du modélisme : à mon avis juste une nouvelle voie qui dans quelque temps sera totalement intégrée.

Nous avons la mémoire courte : à mon avis le débat est du même ordre qu'à l'époque de l'avènement de l'injection plastique, certains ont forcément considéré que "ce n'était plus du modélisme" en comparaison du pur scratch alors en vigueur !
Revenir en haut Aller en bas
10p
Matelot
Matelot
10p

Localisation : au chaud et les pieds dans l'eau à Aubagne
Navire préféré : PSP ARAGO

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 08:29

Magnifique, l'impression 3D ouvre la porte à l'infini.
Le plus dur je pense est de dominer les programmes de modélisation.
Un rêve pour moi.

_________________
Didier

http://72e-db.forumactif.com/

http://www.cac-marseille.fr/?m=0
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 12:31

Merci à vous trois.

Le but est de faire un maximum de pièces en 3D, si elles sont acceptables au niveau qualité.

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 14:49

Stéphane POTTIER a écrit:
Une vraie leçon à ceux qui jugent que ce n'est plus du modélisme : à mon avis juste une nouvelle voie qui dans quelque temps sera totalement intégrée.
Tu ne crois pas si bien dire mon cher Stéphane... et on voit poindre déjà ce que j'appelle "l'effet en retour".
Montant des maquettes en plastique injecté il m'arrive trop souvent de ne pas être content d'une pièce : elle est fausse, pas assez détaillée, mal moulée, que sais-je...
Donc, pas d'problème : je la redessine, je l'imprime et hop... Et là je mets les doigts -que dis-je : le bras- dans l'engrenage : la pièce d'à côté n'est pas géniale non plus... si je la refaisais ? Et de pièce en pièce on finit par refaire la plus grande partie du kit... même syndrome qui m'avait frappé avec la PE à partir de 2004.
Il y a dix ans mon ami Pierre Marchal m'avait moqué gentiment : "Tu gagnerais sans doute à réaliser la maquette en scratch intégral -PE + 3D- au lieu d'acheter un kit et d'en balancer la plus grande partie"

Tout à fait d'accord avec ton avis sur le débat : on a vécu le même avec l'injecté dans les années soixante et encore le même avec la PE dans les années 90.

Ce pétrolier va être une vraie tuerie !

_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.
Espérons que le fond de la mer est étanche.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.
Telle est la Voie.
Revenir en haut Aller en bas
Stéphane POTTIER
Maistrancier
Maistrancier


Localisation : PARIS
Navire préféré : Militaire depuis 1880 environ

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 18:00

Héhé, d'où la question suivante : quelle sera la révolution (évolution ?) de notre hobby pour les années 2050 ?

A titre personnel en ayant déjà 60 au compteur je m'en f... un peu, mais l'exercice intellectuel est amusant :

1 - je "pense" très fort à la pièce (avec peut-être un casque spécial sur la tête) et elle sort directement imprimée (ou autre procédé)

2 - je la dessine avec les mains dans l'espace et idem ci-dessus (en fait ça existe déjà en design automobile)

3 - pour les sujets anciens et documentés, je scanne en vrac des plans, des photos, etc. et une IA fait la synthèse de l'ensemble et me sort les pièces directement (ne pas oublier de programmer l'échelle de sortie souhaitée, car par défaut ce sera échelle 1)

4 - 1 + 3 ci-dessus : je regarde attentivement tous les documents et... vous connaissez la suite !

Ah ben ouais, mais ça c'est vraiment pas du modélisme (désolé je n'utilise pas les émojis mais je vous laisse deviner...)...

Enjoy !
Revenir en haut Aller en bas
migou31
Aspirant
Aspirant
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 18:24

Stéphane POTTIER a écrit:
Héhé, d'où la question suivante : quelle sera la révolution (évolution ?) de notre hobby pour les années 2050 ?

A titre personnel en ayant déjà 60 au compteur je m'en f... un peu, mais l'exercice intellectuel est amusant :

1 - je "pense" très fort à la pièce (avec peut-être un casque spécial sur la tête) et elle sort directement imprimée (ou autre procédé)

2 - je la dessine avec les mains dans l'espace et idem ci-dessus (en fait ça existe déjà en design automobile)

3 - pour les sujets anciens et documentés, je scanne en vrac des plans, des photos, etc. et une IA fait la synthèse de l'ensemble et me sort les pièces directement (ne pas oublier de programmer l'échelle de sortie souhaitée, car par défaut ce sera échelle 1)

4 - 1 + 3 ci-dessus : je regarde attentivement tous les documents et... vous connaissez la suite !

Ah ben ouais, mais ça c'est vraiment pas du modélisme (désolé je n'utilise pas les émojis mais je vous laisse deviner...)...

Enjoy !

Bravo Stéphane,
Le compteur ne doit pas s'oublier, pour les donneurs de leçons comme pour les autres Razz
Bien, nous serons tous morts dans 50 ans et que restera t'il de nous dans ce forum, un message d’erreur sur un portail !
A suivre, si on peut ! farao farao farao farao
Vive les Pyramides,
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
"god save the migou" Gianluca Laughing
Revenir en haut Aller en bas
Stéphane POTTIER
Maistrancier
Maistrancier


Localisation : PARIS
Navire préféré : Militaire depuis 1880 environ

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 18:39

A ce sujet on n'a toujours pas retrouvé l'imprimante 3D avec laquelle ils ont fait les pyramides (pas d'autre explication valable à ce jour sur leur construction : les auteurs ont dû la rembarquer sur Orion)...

Jean tu y vas un peu fort avec les plus jeunes d'entre nous (il y en a heureusement, ça se lit entre les lignes dans les posts) : j'espère pour eux qu'ils seront encore vivants dans 50 ans !
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 23:26

J'ai monté un peu de PE aujourd'hui pour changer. De la chinoise que j'avais acheté pour le Hornet (30 Oerlikon, il me manquait les canons de 20 mm en laiton), j'en ai emprunté 4 pour ce pétrolier. J'en ai recommandé, ils sont livrés par 8 avec du rechange en PE. La qualité n'est pas mauvaise loin de là. Il n'y pas de résine, c'est tout laiton. Il manque le chargeur par contre.

Normalement des doubles affuts de 20 mm. étaient montés sur ce navire, mais je vais faire l'impasse, pas trouver, d'autres pétroliers avaient des simples.

J'ai encore les caisses de munitions à fabriquer dans ce style:

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 61343ff1e5cfe87aaacc6a990d56e57d.image.500x316


Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-34-11-455

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-36-47-163

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-40-45-468

Je cherche un canon de 5 inch 38 pour la plateforme arrière, pas facile à trouver, j'ai trouvé un 5 " 25.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 5inch1.jpg404A6287-080F-4A95-B006-01B11C894AC5DefaultHQ

Pour résumer :

http://www.aukevisser.nl/t2tanker/id483.htm

Armement :

1 affût de canon de 5"/38 à double usage.

Un 5" 25 :
https://www.shapeways.com/product/4PBV4KK2D/1-200-usn-5-inch-25-12-7-cm-aa-gun
Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 710x528_16436052_9559653_1478884436


4 canons de 3"/50.

4 canons jumeaux de 40 mm.

4 canons jumeaux de 20 mm, que j'ai remplacé par des simples.

Je pense qu'il en manque, j'ai compté 19 pièces sur la photo en bas du post..

Il y a probablement au total 12 Oerlikon de 20 mm.

Si quelqu'un a des idées... Question

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-56-47-574

On voit bien les 3 caisses sur chaque ilots ici:

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-57-52-270

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-58-12-997

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-59-20-684

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-23-00-35-618

La configuration armement de L'USS Pamancet probablement:

USNS Sebec (AO-87): Même classe.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-23-02-42-189

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptySam 01 Aoû 2020, 23:34

Je viens de remarquer un détail sur cette photo, ce type de navire était visiblement équipé de lance grenade sous-marine.. Un truc encore à rajouter.

USS Ponaganset (AO-86), même classe, il se cassera en deux plus tard..

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-22-59-20-684

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-01-23-30-56-961

https://www.museedelaguerre.ca/cwm/exhibitions/navy/objects_photos_search-f.aspx@section=4-D&id=26&page=1&view=19590025-001a.html#zoom

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 19590025-001

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 19590025-001a

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Cédric
Aspirant
Aspirant
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyDim 02 Aoû 2020, 06:35

Bonjour Pascal,

Pour le canon de 5/38 open mount, il existe sur Shapeways (3D Boat), mais je ne sais pas quel est le niveau de détail.

Je reste admiratif devant le boulot et les recherches que tu fais sur ce modèle.  Bravo...


Smile

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Le renard du désert
Maistrancier
Maistrancier
Le renard du désert

Localisation : Suisse
Navire préféré : Du moment que ça navigue...

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyDim 02 Aoû 2020, 14:07

Toujours aussi beau et impressionnant ! Et bonne chance avec l’armement en pe Very Happy

_________________
Et si nous avons perdu cette force, Qui autrefois remuait ciel et terre,
 Ce que nous sommes, nous le sommes : Des cœurs héroïques et d'une même trempe,
 Affaiblis par le temps et le destin, Mais forts par la volonté,
 De chercher, lutter, trouver et ne rien céder.

                 Alfred Tennyson
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyLun 03 Aoû 2020, 14:52

Merci Renard! Pour la PE, ça devrait le faire. Sinon j'en dessinerai si je ne trouve pas mon bonheur.

J'ai avancé un peu depuis deux jours.

Dessiné et imprimé l'entrée de la chambre des pompes avant. Elle est terminée, peinture 20B, PE porte ouverte, trappe etc.. je suis content du résultat.

Posé des échelles un peu partout, dessiné les bites d'amarrage, et imprimé.

Imprimé et posé la passerelle centrale de la tranche avant.

Les ilots de DCA de la tranche arrière sont complètement terminés.

Reçu les batayoles de chez Tom's Modelworks, 2 rails, j'ai collé un morceau sur le gaillard, ça rend bien, c'est extrêmement fin. C'était du 2 rails  à l'époque, remplacé plus tard par du 3 après la guerre.

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-48-44-205

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-44-48-849

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-21-12-686

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-21-35-297

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-31-17-917

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-31-52-226

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-32-09-433

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-32-49-924

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-33-06-822

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-33-23-660

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-33-57-085

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-03-14-37-53-651

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-06-27-12-41-54-478

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-06-27-12-42-19-132

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-06-27-12-45-36-388

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-06-27-12-46-36-932

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-06-27-12-50-25-610

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
10p
Matelot
Matelot
10p

Localisation : au chaud et les pieds dans l'eau à Aubagne
Navire préféré : PSP ARAGO

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyLun 03 Aoû 2020, 20:46

Impressionnant tes impressions!
Tu as poncé un peu ou bien pas de strates à l'impression?

_________________
Didier

http://72e-db.forumactif.com/

http://www.cac-marseille.fr/?m=0
Revenir en haut Aller en bas
10p
Matelot
Matelot
10p

Localisation : au chaud et les pieds dans l'eau à Aubagne
Navire préféré : PSP ARAGO

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyLun 03 Aoû 2020, 20:52

RB model fait de beaux C20 au 200 ème aussi.

_________________
Didier

http://72e-db.forumactif.com/

http://www.cac-marseille.fr/?m=0
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMar 04 Aoû 2020, 00:51

Ok Didier, je ne connaissais pas:

https://www.rbmodel.com/index.php?action=products&cat=c_gn

Parfois, il faut poncer, ca dépend de l'angle d'impression des surfaces. Parfois je laisse les défauts, car il colle avec la réalité à l'échelle 1 de la pièce.

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMar 04 Aoû 2020, 19:53

Impression de la plateforme d'avitaillement. Pose des rambardes qui sont très fine, un peu trop pour l'échelle, je trouve, on a du mal à les distinguer..

J'ai posé du plancher, encore des restes du pont en bois du Bismarck. J'ai récupéré du reste de planche de PE pour faire l'entourage de la plateforme. Ca finit bien le plateau.

Les supports de la plateforme sont extrêmement fins, j'en ai cassé par maladresse, remplacé par de la corde à piano. J'avais des bidons et des caisses en stock, je l'ai placé pour le fun, rien n'est collé bien sûr, pas même la plateforme car il y a pas mal de tuyaux à installer en dessous et de la peinture à appliquer.

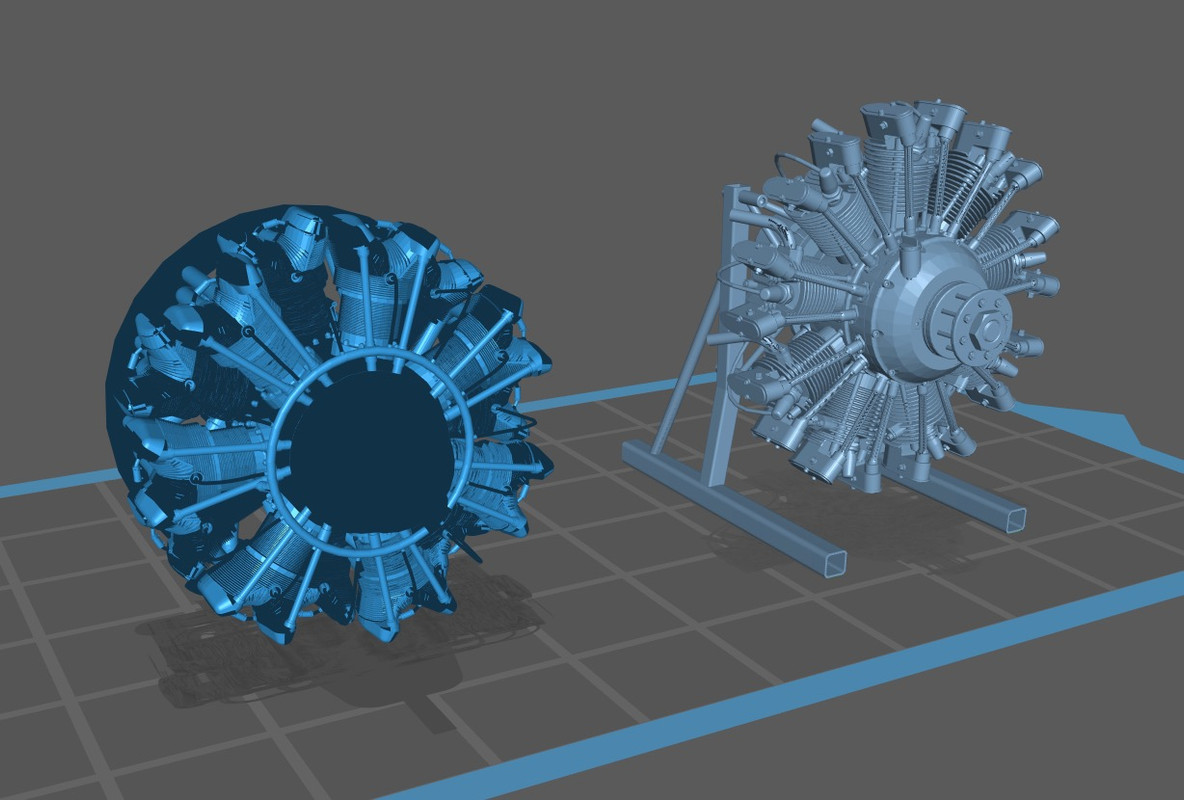

J'ai les treuils pour les mats de charge à dessiner. Je mettrais un moteur d'avion ou deux sur rack sur la plateforme, j'en ai en stock 3D, double étoile et simple étoile.

La plateforme sera peint en bleu foncé USN 20B du moins une grande partie selon le plan Dazzle.

Par chance j'ai trouvé un lance patates en 3D gratuit (Lanceurs de charges de profondeur) avec son rack. le dessin est plutôt de bonne qualité pour du gratuit.

Quelques vues d'ensemble du navire.



Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-01-33-47-740

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-01-37-28-639

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-01-40-45-501

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-16-59-398

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-17-23-940

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-51-40-892

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-18-00-155

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-18-19-347

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-18-55-095

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-19-20-851

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-41-53-936

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Screenshot-2020-08-04-19-47-15-200

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
jerome v
Vice-Amiral
Vice-Amiral
jerome v

Localisation : Doudeauville

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMar 04 Aoû 2020, 20:47

Superbe Bravo... Bravo... Bravo... Bravo...

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
Stéphane POTTIER
Maistrancier
Maistrancier


Localisation : PARIS
Navire préféré : Militaire depuis 1880 environ

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMer 05 Aoû 2020, 08:09

Pascal, je suis ton pétrolier comme une série Netflix : addictive !

D'une certaine manière ta méthode est tout simplement le scratch du 21ème siècle, avec simplement d'autres moyens.

Le suspense est insoutenable...

Une question tout à fait subsidiaire à laquelle je pense que personne n'a la réponse aujourd'hui : quid de la tenue dans le temps de ces résines ? Je pense à toutes tes structures très fines en porte-à-faux, seront-elles toujours aussi rectilignes dans cinq, dix voire vingt ans ?

Ce phénomène qui s'appelle le fluage affecte toutes les matières non "fibrées" comme le bois massif par exemple, et les fait se déformer sous leur propre poids avec le temps.

Ce risque pourrait amener à conserver la photodécoupe ou les profilés laiton pour les structures très fines et en charge comme tes passerelles ou les structures de support.
Revenir en haut Aller en bas
Iceman29
Maître principal
Maître principal
Iceman29

Localisation : Bretagne

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMer 05 Aoû 2020, 09:11

Effectivement, le conseil pour que la résine tienne dans le temps est de la peindre, ce qu’on fait généralement pour les maquettes. Il faut l’isoler au maximum des UV. On évitera donc d’exposer une maquette au soleil. Mais c’est ce qu’on fait déjà pour toutes maquettes pour éviter une dégradation des peintures, décals, les plastiques transparents.
On verra bien.

J’ai trouvé ceci:

Citation :
Grâce aux progrès technologiques, certains fournisseurs de matériaux ont pu développer une résine écologique. Un autre inconvénient est le fait que la durabilité des pièces imprimées en résine est fragile. En fait, puisque la résine est d’abord séchée à la lumière UV, le matériau peut rester sensible à l’exposition aux UV. En d’autres termes, si la pièce imprimée est exposée au soleil, sa résine pourrait continuer à « durcir » jusqu’à ce qu’elle se brise.



Citation :
Contrairement aux thermoplastiques, une exposition prolongée aux UV et à l’humidité dégrade l’aspect et les propriétés mécaniques des matières de SL si celles-ci ne sont pas protégées par une couche de métal ou de peinture. Avec le temps, certaines pièces peuvent se déformer, jaunir et devenir friables. Bien souvent, les pièces fabriquées par SL ne sont pas conçues pour un usage prolongé.

_________________
Pascal.
« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. » Oscar Wilde.
Projets en cours:
• Pétrolier T2 Pamanset 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• SS Nomadic 1/200: https://www.laroyale-modelisme.net/t25783-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Clément Lenoir
Maître
Maître
Clément Lenoir

Localisation : Limoges

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 Empty
MessageSujet: Re: Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200   Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200 - Page 5 EmptyMer 05 Aoû 2020, 09:30

Bien le bonjour!
Un petit moment que je suis ce sujet, mais là je me dois de te le dire, je suis estomaqué.
De la conception à la réalisation, c'est simplement impressionnant.
Et juste pour donner mon avis, je verrai bien ce navire avec un camouflage dazzle.
Sincère bravo pour ton travail sur ce projet....et également les autres.
Bien à toi!!!
Revenir en haut Aller en bas

Pétrolier T2, USS Pamanset (AO-85) 1943, Impression 3D & Scratch au 1/200
Revenir en haut
Page 5 sur 16Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10 ... 16  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
