HMS Cornwall (Trumpeter+set PE Eduard 1/350°) par horos

Bonjour,
Mon prochain montage sera plus que probablement le HMS Cornwall de Trumpeter au 1/350 avec le set PE d'Eduard (je sais que Veryfire va bientôt sortir un set de PE pour cette maquette, mais elle est fort chère)
Je suis a la recherche des plans d ce navire. Si quelqu'un sait où je pourrais trouver ça, qu'il me fasse signe, ce serait sympa.
J'ai vu qu'il existe un profil Morskie pour ce navire mais je ne sais pas ce que ça vaut.

Personne n'a travaillé avec des plans Profil Morskie?

Bonjour Philippe,
Chouette, encore un "Comté"... je connais plein de petits hobbits qui vont prendre une place sur le canapé
_Bruno

bonjour à tous,

Je suis a la recherche de toute documentation concernant les directeurs de tir de la classe County, sous classe Kent (15in director control tower).Je peine vraiment a trouver quelque chose de valable. Donc si vous possédez des photos ou plans, et que vous êtes prêt à m'en faire profiter, je suis preneur. A la rigueur si vus connaissez un livre bien documenté, je suis preneur également.
Merci a tous

première étape: montage de la coque et du pont principal

Et là bonne surprise: non seulement une coque d'une seule pièce mais un pont qui s'ajuste presque parfaitement (j'ai juste un peu mastiqué la proue).







et la qualité de la gravure n'est pas mal

Héhé je prends un siège pour ce montage

Ca commence bien, la série commence, on s'installe.

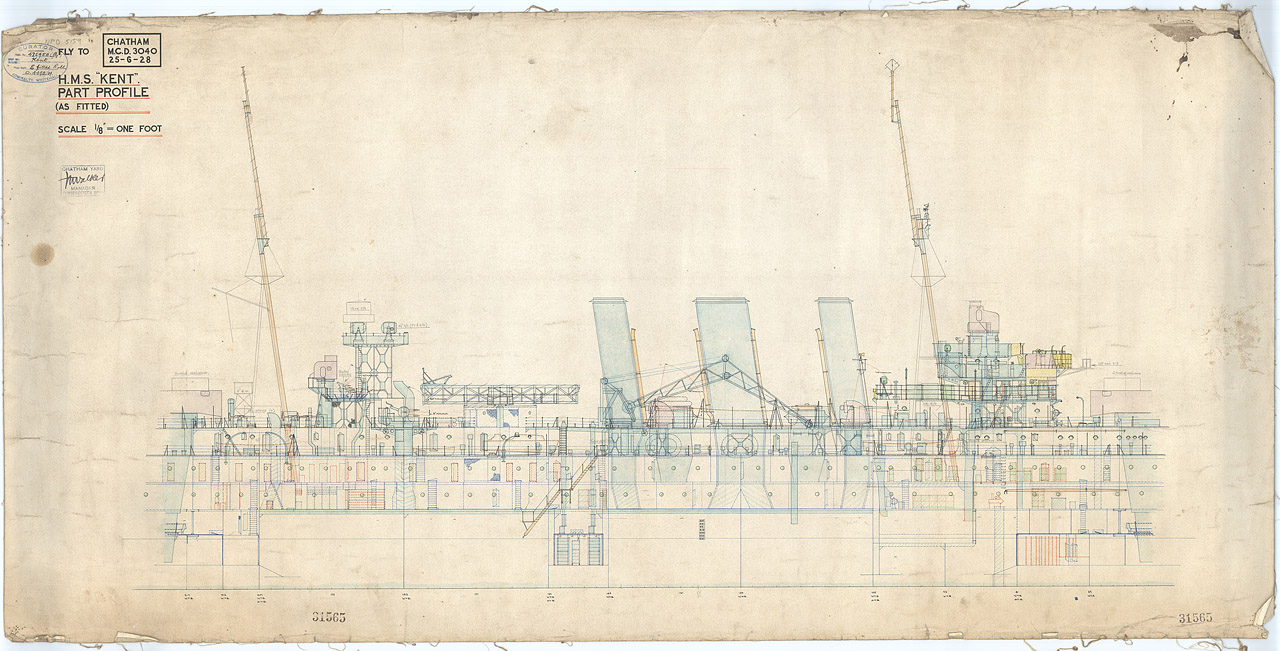

J'ai trouvé ça à petite échelle, après il faut payer pour les plans originaux, c'est pas donné..:

https://collections.rmg.co.uk/collections/objects/59108.html

https://collections.rmg.co.uk/collections/objects/59116.html

https://collections.rmg.co.uk/collections/objects/59107.html

Merci Pascal, c'est très intéressant pour saisir quelques détails mais les plans sont antérieurs à la version post refit de 1936 (version de Trumpeter)

Bonjour Philippe,

c'est parti, je m'installe avec les copains.

Bonne suite à toi.

bienvenu a bord

Je ne l'ai pas trouvé le N°123 malheureusement..



Sinon j'ai ça dans mes archives, mes pas trop d'infos graphiques sur le Cornwall:

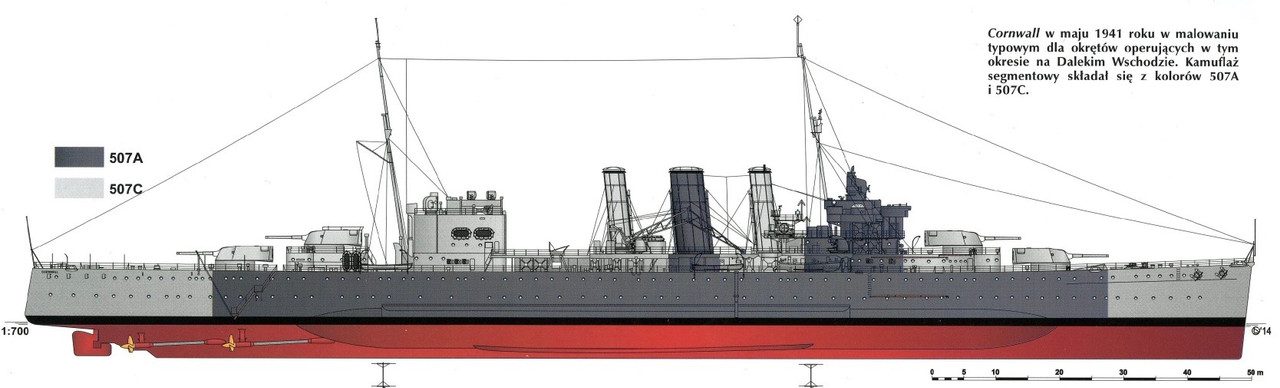

Juste cette planche:

La planche est pas mal mais je me pose des questions quant au schéma de camouflage...

Tu as d'autres planches ici:

https://www.world-war.co.uk/Kent/cornwall.php3

Me voici, me voilà...

Oui Pascal, je les avais vues aussi et j'ose croire que les schémas sont correctes là

Bonjour

Beau montage en perspective...

Je n’avais pas eu de problème particulier avec le montage du Kent... et j’avoue que le cornwall me tente bien... même classe mais structure différente...
Je vais suivre.
Éric

Le Kent me tente aussi. J'adore ces croiseurs

Un peu en retard pour l'appareillage, juste le temps de passer la coupée pour prendre une place à bord !
Bon montage !

Le Kent est en solde chez maquette char promo...
Éric

Merci Philippe, merci Eric

Hop hop hop j'allais louper l'appareillage :clown2: je m'installe comme à mon habitude ... Tranquille Bonne suite à toi Philippe

Yes, un nouvel Anglais, je m'installe. Bon montage!

merci les amis
Voici quelques pièces que j'ai redessiné et qui vont être imprimées en 3D. Ce matin je vais dessiner les portes.

Le DCT avant et arrière

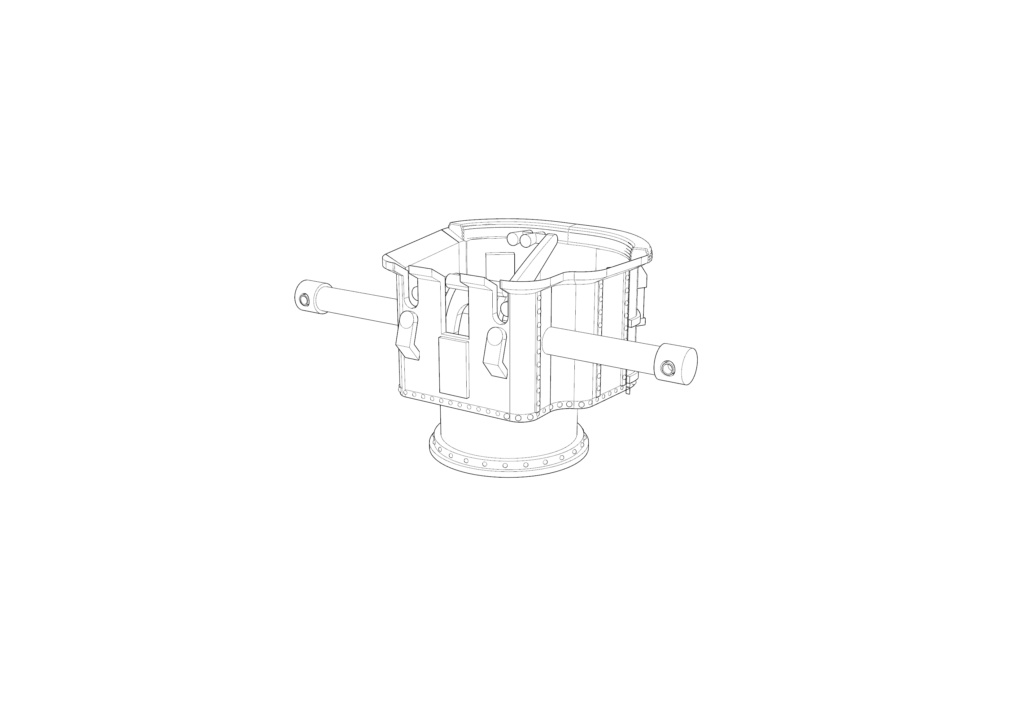

le HACS MkI pour les canons de 4 pouces

Le canon de 4 pouces

Les équipement de la passerelle ouverte + les directeurs des pom-poms

Les carley floats



les paravanes

Les projecteurs de 44 pouces

Mon tit Philippe pourquoi tu achètes encore des maquettes

ben il me faut bien un bateau pour coller mes pièces dessus

en parlant de bateau: j'ai finis les rambardes et accessoires sur le pont principal...direction cabine de peinture avec un petit changement au niveau de la façon dont je peins: avant j'utilisais de la peinture Tamiya comme sous couche mais j'avais souvent des problèmes d'application de cette sous couche: le peinture "poudrait", elle arrivait quasi sèche sur la surface et donnait donc un aspect granuleux que je devais poncer a chaque fois, avec les difficultés de poncer aux endroits peu accessibles. J'ai encore eu le coup sur l'illustrious et j'ai donc décidé de changer un peu ma méthode. J'ai acheté un flacon de primer gris clair de chez Vallejo. Je l'avais déjà utilisé sur le Hood et j'avais eu assez peu de décollement dans les parties cachées. Je vais donc retenter le coup sur le Cornwall en priant pour ne pas avoir de décollement

Et ça vaut le coup d'imprimer des pièces en 3D pour le 350e? J'avoue que je m'intéresse de plus en plus à tout ça. J'ai enfin trouvé une utilité à l'impression 3D

Oui ca vaut le coup vu le niveau de détail qu'on peut obtenir. Et puis le fait de redessiner les pièces les rapprochent plus de la réalité que certaines pièces fort banales d'origine

Je m'excuse je fais un peu de HS mais le sujet est passionnant.. Tu as un matos de pro ou c'est un machin d'entrée de gamme?
En tous cas ce n'est pas applicable au 700e je présume, trop fin pour une machine grand public.

On avait ouvert le débat là:

https://www.laroyale-modelisme.net/t25130-tout-sur-l-impression-3d

Non je n'ai pas une machine de pro, juste une Elegoo Mars Pro qui vaut  300€ mais avec un niveau de qualité d'impression impressionnant (résolution de 50 microns)
S'est fort bien adapté au 1/700ème, mais tu ne peux pas descendre en dessous de certaines valeurs pour les éléments que tu dessines (par exemple, un poteau de rambarde: grand minimum de 0.2 mm de diamètre). Au 1/350ème je n'hésites pas a dessiner des détails de 1 dixième de mm même si ce genre de détail ne se verra plus que probablement pas

Bonjour,
Je suis forcé d’arrêter les impressions des portes: le châssis de la porte ne fait que 0.1mm, et c'est la que se rattache les petites tiges de soutien. Donc la surface de connexion n'est pas plus grande que 0.1mm et dont la tige se casse au niveau du châssis et rien ne s'imprime. J'aurais pu faire un essai a plat mais comme j'avais des portes en PE je vais plutôt me lancer là dedans. Là je viens de terminer les impressions de l'armement secondaire. Dès que le tout est prêt je vous ferai une petite photo

Très joli travail ! mais petite question : comment comptes tu peindre le pont, en ayant déjà installé toute les rambardes...? C'est pas le truc qu'on fait en dernier normalement ..?

non je préfère monter les rambardes avant peinture: je la colle point par point a la superglue et puis je termine en "coulant" un filet de colle blanche pour PE (gator glue) tout le long de la lisse inférieure. Le fait de le faire avant peinture a l'avantage de ne pas faire de tâche de colle sur des surfaces déjà peintes et surtout de peindre le filet de colle en même temps (même s'il est quasi invisible). Une fois le pont peint (et non le contraire) je le masque et je peins la dernière couleur en l’occurrence le gris foncé des surfaces verticale (admiralty dark grey).
