 Petit tuto à voiles

Aller en bas
AuteurMessage
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Petit tuto à voiles   Petit tuto à voiles EmptyVen 22 Mai 2020 - 21:18

Bonjour les Marins

Voici ma méthode pour les obtenir les voiles exposés sur mon dernier blog.

Faire ses voiles revêt de nombreux avantages :
- Cela permet de remplacer les voiles de kit à la finition grossière (AL), laizes irrégulières, ourlets effilochés, trop grand, mal cousus, ralingues mal cousues, couleur de fil de couture différents de celui des voiles ….
- Cela permet de faire des voiles pour les navires qui n'en sont pas pourvu (BB)
- Cela permet de coudre les voiles quand il n'y a qu'un morceau d'étoffe de fourni (Constructo)

Et quelle bonheur d'admirer la partie la plus visible d'un voilier - les voiles - quand on l'a fait soit même !

Maintenant je ne suis qu'un humble débutant et il me reste encore à progresser de voile en voile.

La méthode ci dessous à plusieurs avantages :
- Elle est peux onéreuse - juste du fil et du tissus - et une machine à coudre de base. La mienne vient d'une enseigne de produit discount et coute environ 100 €, et elle est parfaite.
- Le temps consacré pour faire une voile est d'environ 2 heures de travail, hors machine à laver et séchage. Evidemment pour un jeu de voile, le temps unitaire diminue avec le travail en série. On peux faire de plus belles voiles en faisant de la couture à la main pendant des heures au carré, mais le produit que j'obtient me donne satisfaction par rapport au temps investit

En résumé le rapport "poids/poussé" de cette méthode est excellent


Voici les différentes étapes :

1) Tout d'abord faire un lavage initial de la pièce de tissus : cycle cours, pas de lessive, à froid ou basse température. Ce qui doit rétrécir va rétrécir avant de tracer la voile - et cela évite de se retrouver avec une "petite "grand voile (Expérience perso !).
Puis un repassage pour tendre les fibres

2) Etablir le patron.
Soit à partir du plan fourni, soit à partir de votre propre plan. Il faut laisser 8 mm de tissus entre la coupe et le bord de la voile pour le double ourlet de 4 mm (Je n'arrive pas à descendre plus bas que 4 mm)

Pour tracer de belles "pointes" vous pouvez utilisez le schéma ci dessous (la coupe finale est le trait n°6)
Petit tuto à voiles 20200513


Le patron du plan ou votre propre patron

Petit tuto à voiles 20200514

La méthode du calque

Petit tuto à voiles 20200516

3) Découper le tissus et tracer

Le tissus est découpé à la taille du patron et les bords de voile et les laizes sont tracés au crayon mine (tout cela partira au lavage final)

Petit tuto à voiles 20200515

4) Couture des laizes
Point droit, c'est tout droit, on suit les traits, en avant toute !

Petit tuto à voiles 20200517

Fin de la couture des laizes

Petit tuto à voiles 20200518

5) Préparer les ourlets.

C'est la phase la plus délicate. J'humifie le tissus avec un mélange eau + colle à bois.

Je fais un premier ourlet à 4 mm, j'attend que la colle prenne mais sans sécher

Petit tuto à voiles 20200519

Puis un deuxième ourlet, à 4 mm que je replis sur le premier. On laisse la colle prendre, et sécher mais pas sur le support

Petit tuto à voiles 20200522

Et on fait une piqure au point droit sur l'ourlet.

Petit tuto à voiles 20200520

6) Lavage

Passage des voiles en machine à laver pour retirer la colle et les traces de mine de crayon. Cycle court, pas de lessive à froid ou 40 °C. Un petit coup de fer à repasser

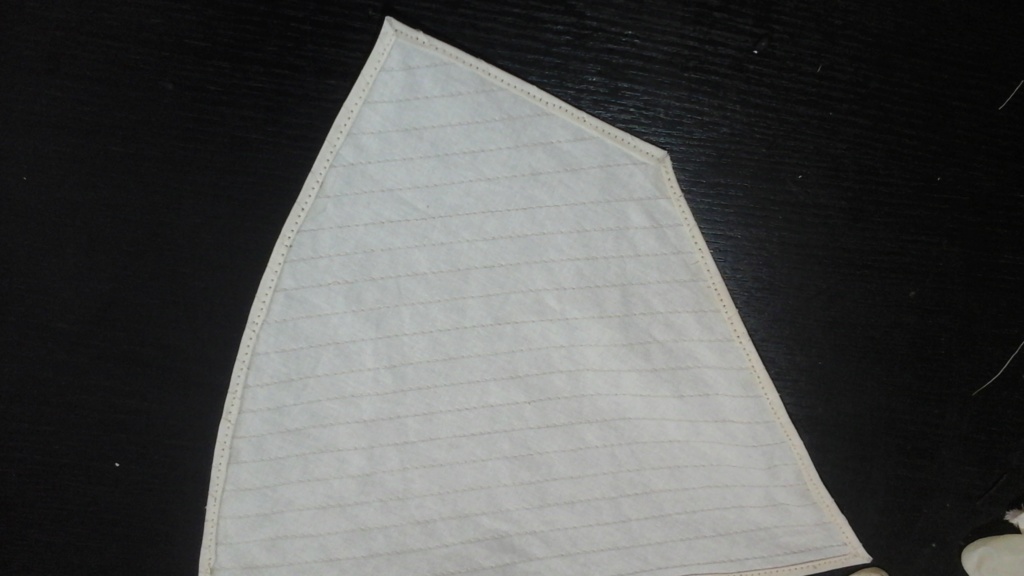

Et voila ce que l'on obtient. En route pour la dernière étape : la couture des ralingues

*Petit tuto à voiles 20200521

7) Couture des ralingues

Pour commencer, un micro point de colle pour tenir le démarrage de la ralingue. Eviter de démarrer sur un angle ou une partie trop visible.


Petit tuto à voiles 20200523

Puis du point zig zag. La ralingue au milieu, la voile sur un coté, et un point à gauche, un point à droite. La largeur du point doit permettre d'encadrer la voile.
Dans les longueurs de couture, on allonge le point au maximum (4), et pour négocier les virages, on diminue le pas (2)

Petit tuto à voiles 20200525

Et voila la grand voile du Jolie Brise terminée.


Petit tuto à voiles 20200524

Franchement, c'est beaucoup de bonheur de hisser MA grand voile.

_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas
davou21
Major
Major
davou21

Localisation : dijon
Navire préféré : soleil royal

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptySam 23 Mai 2020 - 11:01

bonjour super ton tuto il va pouvoir aider beaucoup de personne dont moi meme  Very Happy Very Happy
merci

_________________
Pour les anciens, la figure de proue détient la mémoire du bateau.
Richement décorée et sculptée,elle sera certainement plus crainte que le capitaine lui meme
Revenir en haut Aller en bas
arno24
Matelot
Matelot
arno24

Localisation : dordogne

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptySam 22 Aoû 2020 - 20:20

bonsoir,captain olivier et bravo pour ce superbe tuto ,franchement très intéressant et très instructif.J'ai l'intention de faire mes voiles moi même sur 'la belle poule' et franchement pour trouver des renseignements sur YouTube c'est très compliqué .Donc bravo et merci.Par contre j'aurais une question sur ton départ du gabarit car ne faisant que des maquettes plastique ,les voiles sont livrés sur une planches en plastique souple , a tu déjà démarrer sur ce genre de planche? .Si oui pourrais tu stp m'expliquer comment faire car les voiles sont déjà préformé.Je t'en remercie d'avance.
cdt
arno24
Revenir en haut Aller en bas
Glénans
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Glénans

Localisation : France / La Teste-de-Buch la plupart du temps et le Sud-Paris (Gentilly) pour l'hiver.
Navire préféré : Mon voilier : un 590 Lanaverre de 5.90 m

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptySam 22 Aoû 2020 - 23:03

Bonsoir Olivier,

Je viens de découvrir ton dossier et t'en remercie.

Je vais le stocker dans mes archives car je dois faire les voiles d'un "Dragon Billing Boats" que j'ai construit en 1985 et qui attend ses voiles depuis cette époque !!!

Tes explications très claires me permettront de me lancer dans la fabrication de mes voiles (Grand voile et Foc), mais quand j'aurai un moment !

Encore merci.

A bientôt.

Bonne nuit.

_________________
Amitiés. sunny
Bertrand.

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Petit tuto à voiles Dscn1911
Revenir en haut Aller en bas
Yves31
Vice-Amiral
Vice-Amiral
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptySam 22 Aoû 2020 - 23:30

Merci Olivier. Ce tutoriel tombe à pic. Je pense sous-traiter le piquage à la "hiérarchie". Ça a l'air plutôt réussi
Quelques questions/remarques supplémentaires :
- Billing Boats (BB) ne fournirait pas les voiles ? Elle sont fournies dans leur le kit du Pourquoi Pas mais, trop raides/rêches, elles serviront de patron
- Je vais donc les remplacer mais avec quel tissu/quel fournisseur ?
- Est-ce uniquement par esthétique que l'ourlet de 4mm soit doublé ?
- Je pensais enfermer la ralingue dans l'ourlet laissant une petite boucle à chaque coin... Je vais plutôt faire comme toi, plus réaliste, car apparemment c'est possible (n'y connaissant rien en machine à coudre).

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyDim 23 Aoû 2020 - 8:35

Démat

Très bon tuto qui va rendre service à certains sunny

_________________
Petit tuto à voiles 32511Petit tuto à voiles 661411Petit tuto à voiles 3941111
Revenir en haut Aller en bas
Pelikan
Aspirant
Aspirant
Pelikan

Localisation : ANZIN
Navire préféré : tous

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyDim 23 Aoû 2020 - 10:30

Très instructif Exclamation
Je vais le lire,le relire,le re-relire...parce que je suis des fois "un peu dur de la comprenette",notamment pour la fabrication de ralingue.
Sinon Petit tuto à voiles 2184292159 Exclamation
Revenir en haut Aller en bas
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyMar 9 Fév 2021 - 19:57

Voici la suite de ce petit tuto.
J'ai commencé la construction de la goélette La Rose de Panard.
Outre que la toile fournie est plus utile pour faire une sac ... à voile que des voiles, de toute façon il faut les faire.
Ce navire comporte 9 voiles. Aussi réussi que soit la coque, si les voiles sont ratées, alors la maquette sera ratées. Alors 3 après midi plus tard et 9 voiles plus tard, le résultat est - pour moi - suffisant et encourageant. Le tout fait à la machine à coudre y compris la couture des ralingues au point Z.
Il y a 2 couleur de fil, une couleur un peu brune pour les laize, et une couleur comme la toile pour l'ourlet (double en 4 mm) et la couture de la ralingue.

Maintenant j'ai hâte de mettre les voiles ... sur les vergues.

Bon courage à vous dans le métier de voilier mais indispensable pour les voiliers

Captain Oliver

Petit tuto à voiles Img_1710Petit tuto à voiles Img_1713
Petit tuto à voiles Img_1711
Petit tuto à voiles Img_1712

_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyMar 9 Fév 2021 - 20:05

Yves31 a écrit:
Merci Olivier. Ce tutoriel tombe à pic. Je pense sous-traiter le piquage à la "hiérarchie". Ça a l'air plutôt réussi
Quelques questions/remarques supplémentaires :
- Billing Boats (BB) ne fournirait pas les voiles ? Elle sont fournies dans leur le kit du Pourquoi Pas mais, trop raides/rêches, elles serviront de patron
- Je vais donc les remplacer mais avec quel tissu/quel fournisseur ?
- Est-ce uniquement par esthétique que l'ourlet de 4mm soit doublé ?
- Je pensais enfermer la ralingue dans l'ourlet laissant une petite boucle à chaque coin... Je vais plutôt faire comme toi, plus réaliste, car apparemment c'est possible (n'y connaissant rien en machine à coudre).
Bonsoir Yves
1) Les voiles fournies - quand elle sont fournies - sont de mauvaises finition. Cela sent le travail "chinois" et après avoir tant suer sure le bois, quelle dommage de bâcler le plus visible, les voiles. Dons c'est mieux de les faires, surtout que généralement les patrons sont sur les plans.
2) Je m'alimente chez "New Cap Maquette" il y a un bon choix de couleur de tissus.
3) J'ai essayé l'ourlet simple (le rabat), c'est moins propre. Alors que fait le double rabat ( l'ourlet) en 4 mm, c'est plus long à coller mais le résultat est bon.
4) Pour coudre une ralingue à la machine, entre 2 et 3 minutes et c'est très propre

Bon courage et beaucoup de plaisir

_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas
michel bernard
Maistrancier
Maistrancier
michel bernard

Localisation : sarzeau 56

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyMar 9 Fév 2021 - 20:19

Bonjour Olivier ,
j'ai fait la même méthode  pour le SR .
mais avant de coudre les ourlets  après avoir fait la teinte des voiles et le lavage pour enlever les  traits de crayons ; ça a rétréci .
je prévois de coudre les laizes  sur un tracé plus grand et quand les voiles sont sèches et repassées ; je trace les ourlets .
à bientôt
Michel
Revenir en haut Aller en bas
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyMar 9 Fév 2021 - 20:29

arno24 a écrit:
bonsoir,captain olivier et bravo pour ce superbe tuto ,franchement très intéressant et très instructif.J'ai l'intention de faire mes voiles moi même sur 'la belle poule' et franchement pour trouver des renseignements sur YouTube c'est très compliqué .Donc bravo et merci.Par contre j'aurais une question sur ton départ du gabarit car ne faisant que des maquettes plastique ,les voiles sont livrés sur une planches en plastique souple , a tu déjà démarrer sur ce genre de planche? .Si oui pourrais tu stp m'expliquer comment faire car les voiles sont déjà préformé.Je t'en remercie d'avance.
cdt
arno24
Bonsoir
Je pense que la meuilleure solution est de retracé un patron des voiles à partir des voiles préformées au mieux. C'est quand même indispensable pour couper le tissus des voiles.

Captain Oliver

_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyJeu 11 Fév 2021 - 19:49

Bonsoir, super sympa ce petit tuto, il va bien  me servir prochainement pour les voiles de mon Belem
Merci
Amitié

_________________
Eric
Revenir en haut Aller en bas
kerezou
Second Maître
Second Maître
kerezou

Localisation : 95300
Navire préféré : A voiles

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyJeu 11 Fév 2021 - 22:36

Tres clair, merci.

Par contre, perso, j'ai pas reussi a coudre la ralingue (pb de point Z ? faut que je demande à la cheffe couture) ) donc j'ai fini par la coller.

_________________
Francis
Revenir en haut Aller en bas
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyVen 12 Fév 2021 - 17:44

Il y a un truc que j'aime bien c'est de faire varier le longueur du Z selon la couture
- Dans les longueur je regle à 3 sur la machine
- Dans les virages je regle à 1,5 pour ne pas les rater.

_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Les voiles de La Rose   Petit tuto à voiles EmptyVen 12 Fév 2021 - 19:02


J'ai commencé la construction de la goélette La Rose de Panard.
Outre que la toile fournie est plus utile pour faire un sac ... à voile que des voiles, de toute façon il faut les coudre !
Ce navire comporte 9 voiles. Aussi réussie que soit la coque, si les voiles sont ratées, alors la maquette sera ratée. Alors 3 après midi plus tard et 9 voiles plus tard, le résultat est - pour moi - suffisant et encourageant. Le tout fait à la machine à coudre y compris la couture des ralingues au point Z.
Il y a 2 couleurs de fil, une couleur un peu brune pour les laizes, et une couleur comme la toile pour l'ourlet (double en 4 mm) et la couture de la ralingue afin de les rendre moins visible.

Maintenant j'ai hâte de mettre les voiles ... sur les vergues.

Bon courage à vous dans le métier de voilier mais indispensable pour les voiliers

Captain Oliver

Petit tuto à voiles Img_1710
Agrandir cette image Cliquez ici pour la voir à sa taille originale.
Petit tuto à voiles Img_1713
Petit tuto à voiles Img_1711
Petit tuto à voiles Img_1712




_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas
jerome v
Vice-Amiral
Vice-Amiral
jerome v

Localisation : Doudeauville

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyVen 12 Fév 2021 - 20:09

Bonsoir Captain Oliver,

Je me suis permis de fusionner tes deux sujets, c'est un très bel exemple pour ton tuto utile à beaucoup de monde  Wink

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
Hub92
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Hub92

Localisation : Chaville
Navire préféré : Tous sauf les rapides

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptyVen 12 Fév 2021 - 21:35

Merci beaucoup de ce tuto, mais j’angoisse pour utiliser une machine , ma femme a deux bras gauches et il faut maîtriser la bête seul .
Tu as fait beaucoup de tests avant ce résultat ?
Hub
Revenir en haut Aller en bas
Captain Oliver
Matelot
Matelot
Captain Oliver

Localisation : Boulleret 18240
Navire préféré : Le Bismarck

Petit tuto à voiles Empty
MessageSujet: Re: Petit tuto à voiles   Petit tuto à voiles EmptySam 13 Fév 2021 - 9:30

Hub92 a écrit:
Merci beaucoup de ce tuto, mais j’angoisse pour utiliser une machine , ma femme a deux bras gauches et il faut maîtriser la bête seul .
Tu as fait beaucoup de tests avant ce résultat ?
Hub
En fait j'ai pris 2 cours de couture pour apprendre a utiliser la machine. Ensuite j'ai lu la notice et j'ai fais des essais. Le but de mon tuto est de vous faire gagner du temps et d'éviter les erreurs simple : laver le tissus avant de découper les voiles, coudre la ralingue après le dernier lavage, coudre la ralingue avec le point Z. J'ai du faire 3 voiles avant la production des voiles définitives. Sur le jeu de voile de La Rose (9 voiles) je n'ai eu aucun déchet.

_________________
Quand les mouettes ont pied, il est temps de virer !
Revenir en haut Aller en bas

Petit tuto à voiles
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Trucs & Astuces :: Bois, Voiles & Accastillage-
Sauter vers:
