 Cutty Sark 1/78° mantua

Aller en bas
Aller à la page : Précédent  1 ... 7 ... 10, 11, 12 ... 16  Suivant
AuteurMessage
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyLun 30 Nov 2020, 10:08

Bonjour Georges,
Oui, je pense aussi que ce sont des moques. La question va aussi se poser pour les autres étais. Voici que j'ai trouvé pour les étais de grand mât :
Cutty Sark 1/78° mantua - Page 11 Cutty253

Là on voit assez clairement que c'est un transfilage.
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyLun 30 Nov 2020, 11:22

Bonjour,
Merci à vous tous, Fred, Djodjo, Yves, Ekis, Papy Biquet, Gavouot, Magellan, Clément , pour tous vos commentaires, ça fait plaisir et ça donne envie de faire du mieux possible.
j'ai regardé de nouveau les photos à taille non réduites, et effectivement je crois qu'il s'agit de moques, mais mon ignorance en matière de gréement de voilier m'avait empêché de le voir. Il va falloir fabriquer.
En revanche, pour les autres étais, il s'agit bien comme tu le note, de transfilage.
IL me reste quelques finitions à faire sur la coque, puis je pense arrêt une quinzaine pour essayer de comprendre un minimum le grément avant de m'y lancer.


Je pense que je vais suivre le conseil de FRED et monter les mats à part avant de les installer sur le bateau et,
dans la mesure ou l'ensemble de la mâture est peinte en blanc ou en bois sombre, je pense que je vais tout faire en noyer


Pour ce faire, je me suis fait un petit gabarit qui devrait aider: rien de bien compliquée: une vieille planche de la bonne largeur, découpée à une longueur convenable, tirage papier du plan du pont à l'échelle collée dessus et trois trous avec un petit bâti dessous pour que les mats soient au bon niveau par rapport au pont
Cutty Sark 1/78° mantua - Page 11 Dsc_5517
Actuellement rien n'est encore fixé sur le pont du CS, tout est posé à blanc, mais il n't a pas urgence.
Bonne journée
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
gavouot 06
Maître principal
Maître principal


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyLun 30 Nov 2020, 11:40

Ingénieux.
JPG
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMar 01 Déc 2020, 19:32

Bonsoir,
Retour sur les rames avec un nouvel essaiCutty Sark 1/78° mantua - Page 11 Dsc_5518
La rame du haut est la nouvelle version, plus étroite que l'ancienne, comme suggéré. Je l'ai également désépaissie en la réduisant à 0.8mm d'épaisseur (6.5 cm dans la réalité), la largeur fait 3mm soit 24 cm à peu près. Il me semble difficile de faire plus petit
Qu'en pensez-vous, si c'est bon, je pense en faire 8 paires puisqu'elles sont plus logeables
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Grenouille1954
Second Maître
Second Maître
Grenouille1954

Localisation : Liège (Angleur) Belgique
Navire préféré : Le soleil royal

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMar 01 Déc 2020, 19:59

Elle est beaucoup plus réaliste, beau boulot.
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMar 01 Déc 2020, 20:19

D'accord avec Pierre ; difficile de faire mieux (peut-être un manchon en noir moins brillant et peint avec un petit masquage en bordure du blanc)

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMar 01 Déc 2020, 20:57

Bonsoir
Merci de vos commentaire, il ne s'agit que d'un prototype et justement j'attend que vous me disiez ce que j'ai raté
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMar 01 Déc 2020, 23:46

Bonsoir,
Cet aviron est nettement mieux comme ça. Vérifie sa longueur car il me semble trop court. Je pense que ce canot est gréé comme une yole de mer, c'est à dire un seul aviron par rameur, avec  le rameur positionné à l'opposé de la dame de nage, cette dame de nage étant située sur le bord du canot, comme sur la photo que j'ai postée plus haut. En positionnant ton aviron comme cela, la pelle (la partie que tu as affinée) va peut être se trouver trop près du bord.
Dans la vraie vie, un aviron, c'est très long (environ 4 mètres, soit environ 5 cm à ton échelle).
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMer 02 Déc 2020, 10:36

Bonjour Fred,
Merci de ton message, j'avais bien regardé la photo que tu as posté recement, et j'avais estimé, au pif, la longueur des rames à 4 m- 4.5 m environ. Je suis parti de l'estimation la plus haute pour déterminer la longueur de ma rame, soit environ 5.7 cm. Il me semble que le fait de la troiver trop petite est lié à la présence du premier modèle, trop long trop large.Cutty Sark 1/78° mantua - Page 11 Dsc_5519
Encore de tout petits détails à régler sur la forme et je lance la série.

Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
64ch
Maître
Maître
64ch


Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMer 02 Déc 2020, 20:28

Bonjour Georges
Cette rame est bien belle !!!

_________________
Amicalement
JChristophe LALANNE

En cours : Soleil Royal

Terminées :
Le Foch et la Jeanne
PA Enterprise
Destroyer Fletcher
Cuirassier Strasbourg
Avions 1/72
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMer 02 Déc 2020, 22:49

bonsoir,
Après quelques erreurs de dimension et forme, et des conseils de Fred et de Yves, je crois que je suis arrivé au bout de la fabrication des rames
longueur:57mm, largeur 3mm, épaisseur 0.8 mm
le prototype
Cutty Sark 1/78° mantua - Page 11 Dsc_5520
La fabrication
4 paires de rames par embarcation

Cutty Sark 1/78° mantua - Page 11 Dsc_5521
Avant mise en peinture
Cutty Sark 1/78° mantua - Page 11 Dsc_5522
Rames finies
Cutty Sark 1/78° mantua - Page 11 Dsc_5523

Et la mise en place dans les embarcations (ça fait beaucoup de monde avec le gouvernail et sa barre)
Cutty Sark 1/78° mantua - Page 11 Dsc_5524
Voila pour ce soir, j'en suis à faire quelques finitions au niveau de la coque ( Winchs, bossoirs...)
Bonne soirée
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Ekis
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Ekis


Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyMer 02 Déc 2020, 23:54

Faut reconnaître qu'elles sont bien mieux que ta 1ère série. Bravo pour le résultat, mais surtout pour avoir eu le courage de modifier ! :)

_________________
Cutty Sark 1/78° mantua - Page 11 Tete50px-56522c4 Cutty Sark 1/78° mantua - Page 11 Signature2019-56bf89d
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 00:59

Bonsoir,
Il est temps de s'attaquer aux mats et au gréement. Le gréement que me propose le kit est simplifié à l'extrême et ne me convient pas, aussi j'ai choisi de suivre celui d'artesiana pour trois raisons:
Il est beaucoup plus complet

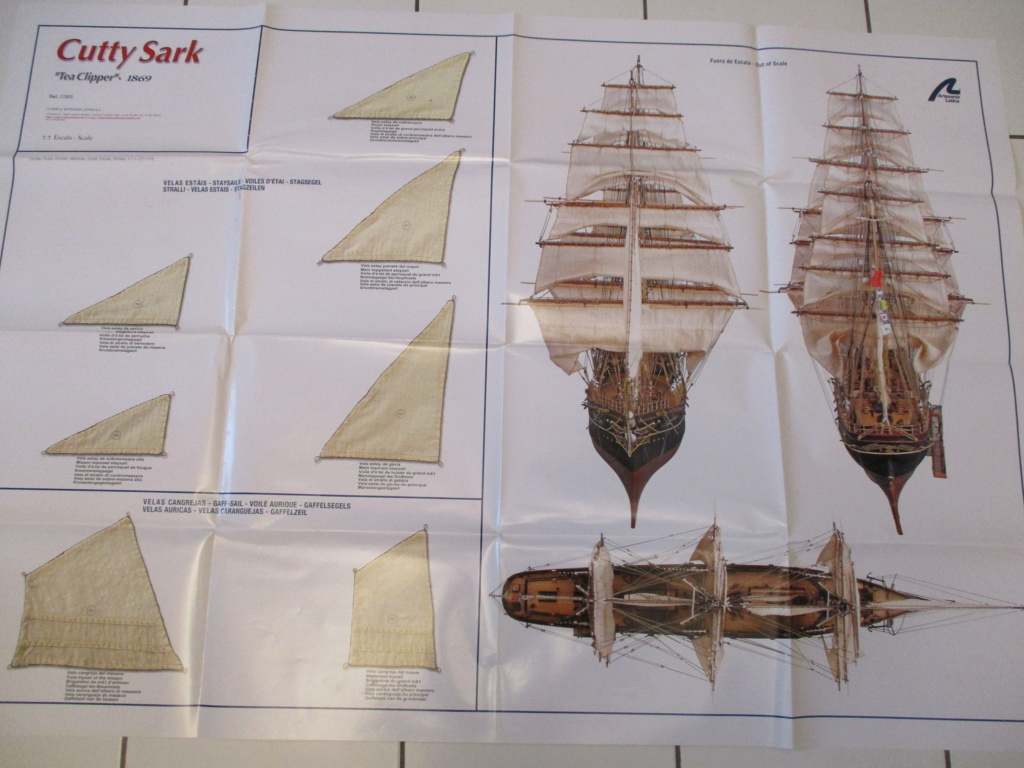

J'ai le guidz d'artesiana
J'ai un très bon tuto avec le post de FredP

En revanche il y a quelques adaptations à faire, notamment augmenter sérieusement le nombre de points d'ancrage sur les mats.
De plus je préfère avoir un ancrage de trop qu'un ancrage qui manque et que je dois bricoler en place.

Les chouquets
Rajout sur les côtés de points d'ancrage (2 de chaque côté)
Plutôt que de faire des pitons fixés dans les mats, j'ai fait des demi-œillets brasés dans les baguesCutty Sark 1/78° mantua - Page 11 Dsc_5527
pour ce faire j'ai percé deux trous superposés à 2mm de distance au niveau des courbures,
Cutty Sark 1/78° mantua - Page 11 Dsc_5528
puis j'ai brasé au palladium un fil de 0.8mm en U en laissant un espace utile de 1mm
Cet espace est vérifié à chaque brasure avec une tige de cuivre  (et donc parfois repris)
Cutty Sark 1/78° mantua - Page 11 Dsc_5541

J'ai ainsi la possibilité de les utiliser comme oeillet  ou de monter un anneau pour fixer une poulie.

A la partie arrière, mise en place d'un ancrage pour les étais

Puis début de montage des bas-mats
 grand mat et artimon puis misaine (manque de bois du bon diamètre)

Comme je l'ai vu sur mon tuto préféré, il y avait des modifs à faire au niveau du pied de mat

J'ai donc rajouté une série d'oeillets au ras du pied de mat pour le grand mat puis plus haut un support pour une série de cabillots
pour le mat d'artimon juste la couronne pour les cabillots
montage des nerfs le long des deux mats des becs de brigantine et des jottereaux
Cutty Sark 1/78° mantua - Page 11 Dsc_5533
Une sous couche de peinture pour accroche sur le cuivre

Pour le mat de misaine, idem, même couronne au ras du pied de mat, mais en regardant les photos, je m'apperçois que la couronne de bcabillots est fausse  d'ou modif mais grosse flemme pour tout recasser sur les autre mats pour changer.
Cutty Sark 1/78° mantua - Page 11 Dsc_5536
En effet les couronnes sont collées à la cyanolite puis traversées par des tiges de cuivre de 0.6mm collées également pour mieux les tenir
Vouloir modifier correspond à jeter le mat et recommencer
Un coup de peinture plus tard
Cutty Sark 1/78° mantua - Page 11 Sans_t21

Cutty Sark 1/78° mantua - Page 11 Dsc_5537

La suite, monter les barres de perroquet
Rien de bien compliqué une fois que le plan de base est scanné, mis à l'échelle et imprimer, il n'y a plus qu'a suivre

Cutty Sark 1/78° mantua - Page 11 Dsc_5538
Les trois barres de perroquet à différents stades de montage plus les modifs induites par la doc Artésiana

Un petit montage à blanc pour avoir une idée de ce que ça donne
Cutty Sark 1/78° mantua - Page 11 Dsc_5539
Les chouquets de perroquet ont eu la même modif en matière d'ancrage que les chouquets de hune
La suite pour demain: finir d'équiper les mats puis commencer à fixer les haubans

Bonne soirée à tous
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Djodjo
Maistrancier
Maistrancier
Djodjo

Localisation : Oyonnax
Navire préféré : Maquette bois navire ancien

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 06:07

Bonjour, 0n ne se lasse pas de ces post avec tant d'ingéniosité et de persévérance pour aller à la perfection...
Bref, en plus simple : C'est top !!!
Bonne journée
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 10:02

Geo 31 a écrit:
[...] La suite pour demain: finir d'équiper les mats puis commencer à fixer les haubans
D'abord, bravo pour le résultat (ok, on se répète).
De plus, belle maitrise de la brasure (bon, on savait déjà)
Ensuite, merci pour ce reportage très instructif (çà donne pas mal d'idée)
Enfin, as-tu déjà capelé les haubans autour des mâts ?

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Clément Lenoir
Maître
Maître
Clément Lenoir

Localisation : Limoges

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 10:13

Superbe les chouquets!......comme le reste...et comme Yves, merci de détailler chacune de tes étapes de construction.
Belle continuation.
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 10:50

Bonjour,
Merci de vos commentaires,
Non Yves, je n'ai pas encore commencé, et je me demande comment faire, d'autan plus que si j'ai bien compris, en principe les haubans sont fourrés. Enfin je vais essayer de trouver un tuto pour faire au mieux. Quoiqu'il en soit, j'ai encore pas mal de travail sur les mats.
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 11:06

Re bonjour,
Une petite question à qui veut y répondre:
Je pense faire mon CS sous voiles, mais le kit n'en a pas et celles qu'on trouve toutes faites chez Mantua sont une horreur = il faut les faire à la main
La question: quel est le tissu à voile le mieux adapté pour une maquette échelle 1/78

question annexe: est-ce que quelqu'un aurait un dessin (quelque soit l'échelle) des 27 voiles (eh oui) du Cs, je n'ai pas trouvé sur le net

Merci

Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 13:59

Geo 31 a écrit:
La question: quel est le tissu à voile le mieux adapté pour une maquette échelle 1/78 [...]
Excellente question ! Les voiles fournies dans le kit Pourquoi Pas? de Billing Boats étant rêches, épaisses, à mon avis inexploitables.

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !


Dernière édition par Yves31 le Sam 12 Déc 2020, 16:14, édité 1 fois
Revenir en haut Aller en bas
MarcL
Second Maître
Second Maître
MarcL

Localisation : Hauts-de-Seine

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 14:24

Bravo... Waouh, quel travail de précision, j'admire ton travail !
Merci de partager ton chantier et son évolution.
Bonne continuation.

_________________
Very Happy    Sincères Amitiés
Marc

Montage en cours Goélette US Enterprise 1799
Revenir en haut Aller en bas
Fred P.
Maître principal
Maître principal
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 15:44

Geo 31 a écrit:
La question: quel est le tissu à voile le mieux adapté pour une maquette échelle 1/78

question annexe: est-ce que quelqu'un aurait un dessin (quelque soit l'échelle) des 27 voiles (eh oui) du Cs, je n'ai pas trouvé sur le net

Bonjour Georges,
Je pense que le meilleur tissu pour faire les voiles est le linon de coton, ou éventuellement de la popeline fine de coton.
A cette échelle, je ne pense pas qu'il faille simuler les lés avec des coutures, mais simplement avec des traits de crayon recto et verso.

Pour les plans, voici ce qui est fourni avec le Cutty d'AL :

Cutty Sark 1/78° mantua - Page 11 Img_3110

Cutty Sark 1/78° mantua - Page 11 Img_3111

Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 15:53

+Bonjour Fred
Un grand merci pour tes conseils, et pour les images des voiles, je pense qu'avec ça et photoshop, je vais m'en sortir. La seule image que j'avais représentait le navire dans sa globalité, donc inexploitable avec 4 focs (d'où 27 voiles au lieu de 26)
Quand tu regardes la doc d'Artesiana et celle de Mantua, il n'y a pas photo, ta doc est un vrai bonheur

Merci encore
Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Yves31
Aspirant
Aspirant
Yves31

Localisation : Paris dans l'âme, Toulouse dans les faits
Navire préféré : France

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptySam 12 Déc 2020, 20:04

Fred, je me joins à Georges pour te remercier pour ces infos ; reste à trouver le fournisseur !

_________________
Bien amicalement & à bientôt, Yves Cool
"Toutes les grandes personnes ont d'abord été des enfants, mais peu d'entre elles s'en souviennent" (A. de Saint Exupéry - Le Petit Prince - 1943)
Chantier en cours : Le Pourquoi Pas? 1908 (1/75° - Billing Boats) - Partie I : ICI ! - Partie II : ICI !
Revenir en haut Aller en bas
Geo 31
Second Maître
Second Maître
Geo 31

Localisation : Toulouse
Navire préféré : classe j - cutty sark -

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyDim 20 Déc 2020, 02:25

Bonsoir,
Petite avancée (lente) de ces derniers jours, je m'aventure sur un terrain inconnu: le gréement, les caps de mouton, les haubans....
première étape: fin du montage de grand mat
Rien de prévu dans le kit pour équiper le mat de perroquet et je ne mevois pas faire des séries de trous dans ce mat, vu le nombre si je souffle il casse, donc je réalise des couronnes d'oeillets
Cutty Sark 1/78° mantua - Page 11 _geo5610
A partir d'une bande de cuivre de 2mm j'ai fait des anneaux brasés sur lesquels j'ai soudé trois oeillets
Fin du montage du mat avec fixation des mats de hune et de perroquet. Pour les aligner correctement utilisation d'un niveau laser
Cutty Sark 1/78° mantua - Page 11 _geo5611
Maintenant il faut passer aux choses sérieuses: les haubans
capelage des bas haubans
Cutty Sark 1/78° mantua - Page 11 _geo5612
J'ai fait comme j'ai trouvé dans un bouquin: le premier hauban arrive de bâbord, fait le tour du mat puis redescend a tribord
pour les autres :boucle tribord avec ligature pour les n°2 et 3 mais pas eu le courage de faire le fourrage puis idem pour n°2 et 3 bâbord puis 4 et 5 tribord et enfin 4 et 5 bâbord
Après ben on grimpe, réalisation des cap de mouton de hune: mes premiers cap de moutonCutty Sark 1/78° mantua - Page 11 _geo5613
Cutty Sark 1/78° mantua - Page 11 _geo5614
Ne sachant pas trop ou je vais, je n'ai pas encore fixer de façon définitive mes cordages pour pouvoir re régler mon mat en fin de montage des haubansCutty Sark 1/78° mantua - Page 11 _geo5615
Cutty Sark 1/78° mantua - Page 11 _geo5616
Les cap de mouton au niveau du telegrapheavec le capelage des haubans de hune
La suite
[url=https://servimg.com/view/20208635/567]Cutty Sark 1/78° mantua - Page 11 _geo5617Cutty Sark 1/78° mantua - Page 11 _geo5618[/url]

Il y a encore des progrès à faire sur les ligatures, mais vu le nombre sur le CS, je pense que je serai au point ver la fin

Une pose provisoire sur le CS du mat

Cutty Sark 1/78° mantua - Page 11 _geo5619
Cutty Sark 1/78° mantua - Page 11 _geo5620
Je sais bien que le mat est de travers, mais c'est juste pour la photo
Etape suivante les deux autres mats, et puis seulement là, je m'attaquerai aux enfléchures

Mais là, la maquette va ralentir parce que j'ai du boulot pour les petits enfants pour noël
je dois réparer et remonter mon très vieux (+ de50 ans) circuit de voitures et je pense que ça va pas se faire tout seul
Enfin il y a pire!

Bonne soirée à tous, et merci de me suivre dans ce montage

Amicalement Georges

_________________
Il ne faut pas rêver mesquin!
Revenir en haut Aller en bas
Djodjo
Maistrancier
Maistrancier
Djodjo

Localisation : Oyonnax
Navire préféré : Maquette bois navire ancien

Cutty Sark 1/78° mantua - Page 11 Empty
MessageSujet: Re: Cutty Sark 1/78° mantua   Cutty Sark 1/78° mantua - Page 11 EmptyDim 20 Déc 2020, 05:24

Bonjour, belle avancée. Peut-être faudrait-il simplement du fil plus fin pour les ligatures ?
Sur que les petits enfants vont être admiratif du bateau de papy... Attention de ne pas le retrouver dans la baignoire...
Bonne journée à vous.
Revenir en haut Aller en bas

Cutty Sark 1/78° mantua
Revenir en haut
Page 11 sur 16Aller à la page : Précédent  1 ... 7 ... 10, 11, 12 ... 16  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
