Dhow Arabe Sultan (Artesania Latina 1/60°) par kriss31

Et bonsoir,

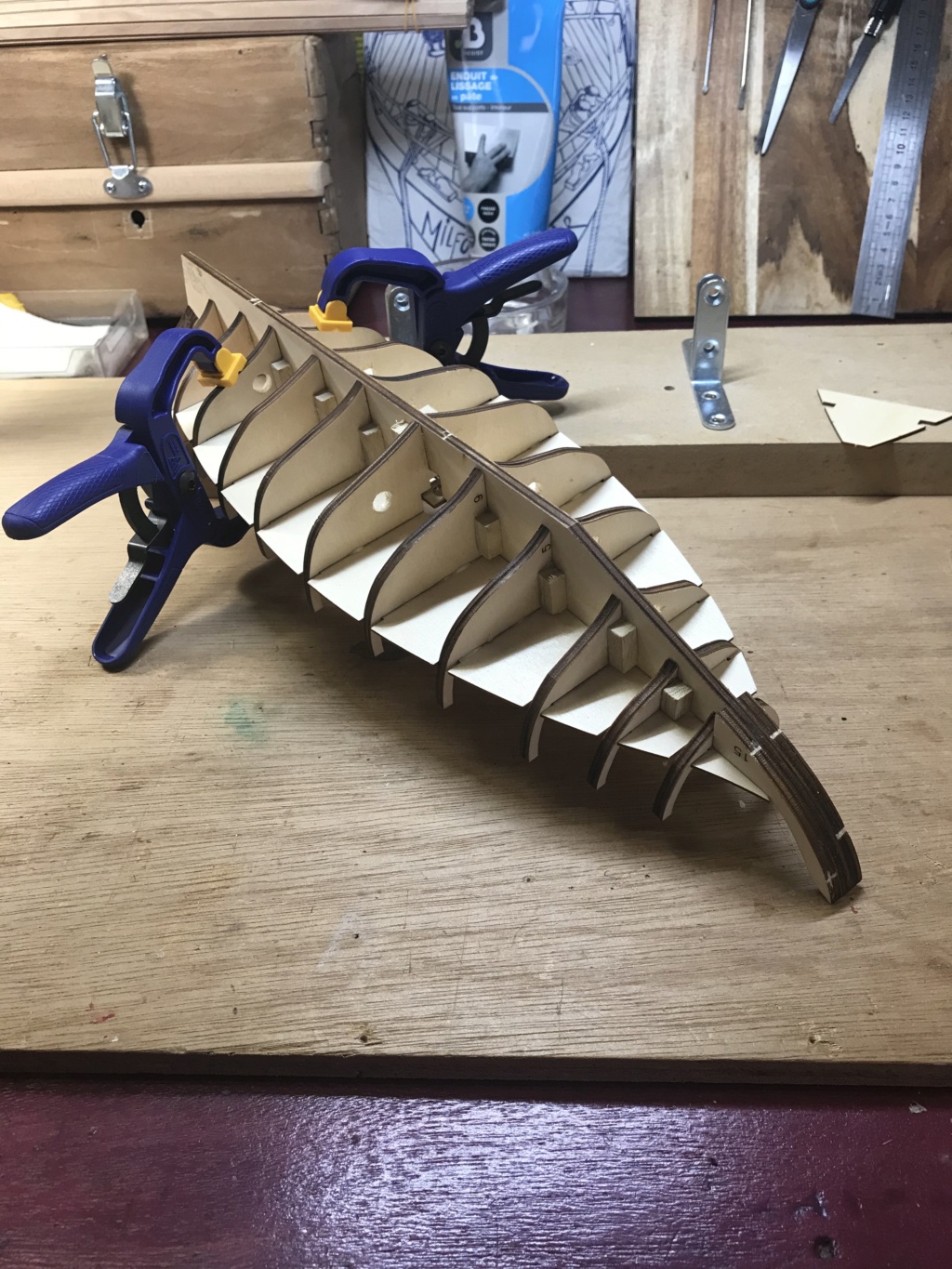

Après la jonque Red Dragon, le boutre Sultan ( souvenir des secrets de la mer rouge).

Déjà un premier soucis : comment je vais bien pouvoir "vriller" suffisamment la première virure, proche de la quille ?

Et bonjour,

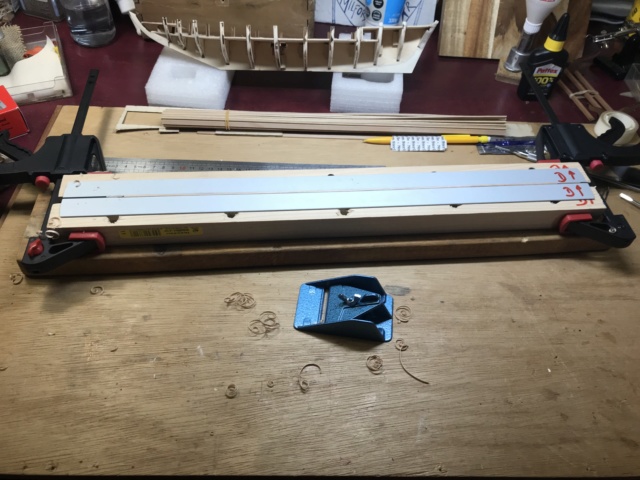

Voilà, ça reprend ! J'ai réalisée l'effileuse :





Encore merci et bravo à Yves31.

Et voilà les 2 premières virures effilées.

Un grand bonheur ! Elles trempent. Yaura plus qu'à les mettre en forme, puis sécher puis chanfreiner puis coller.

Hi Christian, je comprends ton excitation et ta joie que j'ai connue l'an dernier !
Apparemment, le rabotage marche du tonnerre.
Petite remarque : tes virures semblent être très effilées en bout ; je crois que normalement, il n'est pas sain pour le collage ni l'oeil (si la carène est ni doublée ni peinte) d'effiler à plus de la moitié de la largueur de la virure, à confirmer par les vieux loups. Pour éviter cela, il y a la technique de décrochage en escalier (cf réalisations de Fred.P) ; évidemment, ça complique les choses ; pour info, dans le cas de mon Pourquoi Pas, j'ai souvenir être passé de 5mm (largeur de la baguette) à 2,1mm.
En tout cas : bonne suite !

Salut Yves,

C'était un effet d'optique : à la proue les virures font plus de la moitié de la largeur.

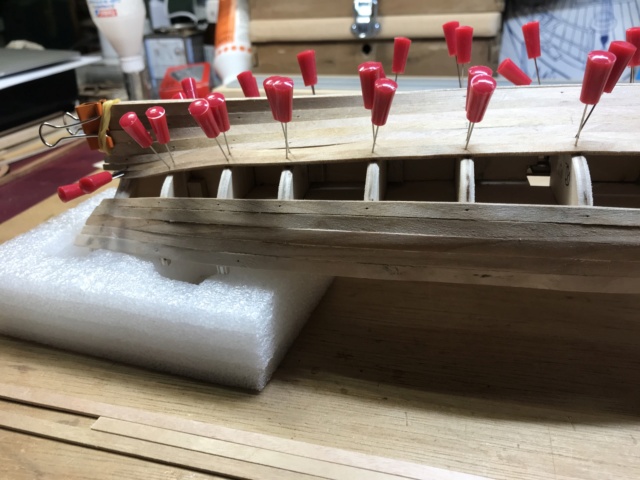

Voilà le point du soir. Par bordé 3 virures de collées (les 2 près de la quille - galbord et sa copine - et celle au niveau du pont principal) les 4 autres sont juste en train de prendre leur forme et de sécher.

Hi Christian.
Ça me parait bien parti avec une motivation du tonnerre !
Dommage pour le petit interstice à la proue entre galbord et ribord (la "copine") mais je sais que ce n'est pas simple entre courbure et vrillage à cet endroit.
Tu peux profiter de la mise en place temporaire des virures en séchage pour vérifier le bon chanfrein du chant des couples, i.e. du bon contact de la virure sur les couples.
Bonne suite !

Les dhows sont des navires fabuleux, j'en ai vu beaucoup en mer d'Oman et j'en reste émervéillé...
Je m'installe!

salut je prend place

Hello,

3 jours passés à bien "s'embêter" sur cette coque !

Va y avoir beaucoup de ponçage à venir. Je progresse avec le rabot et l'effileuse : c'est déjà ça !

Hé ! Hé !

Encore une fois j'ai beaucoup appris !

Ce qui a manqué c'est la préparation des couples et le chanfreinage des virures avant la pose.

Ça sera mieux la prochaine fois.

Au moins je sais ce que je fais en début de semaine, plutôt que de me déconfiner hâtivement, je vais poncer !

joli boulot

Ben dis donc Christian, ça avance rapido et bien ! D'autant que j'ai loupé les précédents épisodes  .
C'est pas mal du tout ; juste ce qui semble être quelques petits creux ; ça va-t-y passer au ponçage ?
Autres points : va-tu avant finaliser les virures à l'étrave ? Par ailleurs, on ne voit pas l'étambot...
En tout cas, on continue à suivre !

BONJOUR ! oui  bon travail ,mais je suis comme Yves , les petits enfoncements, fait gaffe ( gaston ) a moins que tu fasse de la peinture ?? parce que pour rattraper ça c'est chaud ! ou une deuxième bordée ??? bonne continuation !! bye

Hello Biquet et Yves,

C'est pour ça que j'ai dit que j'ai raté le travail sur les couples : je ne pensai pas qu'il faille les surveiller puisqu'ils étaient fournis par le constructeur !

Ben tu parles ! D'ailleurs il est pas certain que je revienne chez Artes. machin chose ...

Et comme sur le Red Dragon je ne suis pas content des "espèces" de renforts fournis pour la proue et la poupe dont il est à peine expliqué comment les préparer avant de border.

Mais enfin, tout cela n'est pas si grave ya un deuxième bordé !

Oui Christian, les kits des marques populaires sont souvent décevants ; je pense que c'est pas tellement sur le dimensionnel ou la finition des pièces (ça fait partie du job de modéliste) mais du mauvais choix qualité des matériaux (e.g. virures en samba, accastillage en plastique), l'inexactitude des pièces (guideau, chandeliers...) et la faiblesse de la doc (plans imprécis, fausses méthodes...).
Enfin, ce n'est évidemment que mon avis.

Yves31 a écrit:

Ben dis donc Christian, ça avance rapido et bien ! D'autant que j'ai loupé les précédents épisodes  .
C'est pas mal du tout ; juste ce qui semble être quelques petits creux ; ça va-t-y passer au ponçage ?
Autre point : va-tu avant finaliser les virures à l'étrave ? on ne voit pas l'étambot...
En tout cas, on continue à suivre !

Bonjour

Pour combler ces fameux trous au lieu de mettre de la pâte a bois ou enduit je préfère coller a la colle a bois en surépaisseur un bout de  latte de l'épaisseur qui va bien et après je ponce.



Enfin c'est une méthode parmi tant d'autres, a toi de choisir celle qui te convient le mieux.

Cela semble bien avancer!
Courage, je trouve toujours ce bordage des coques très difficile!

Et bonjour,

Je me suis "planqué" pendant 2 jours.

En fait j'en ai eu marre de bosser que sur la coque.

J'avais besoin de faire autre chose, alors j'ai pris une option radicale : on peint, on en parle plus et on verra à la prochaine ! Et puis le second bordé avec du 0,6 d'épaisseur cela ce présentait mal et ne m'amusait plus.

Alors c'est plus le Sultan, à peine le vizir, mais au moins je m'amuse.

joli

Hello,

Merci Dakota !

Et puis j'ai zappé de remercier Gilles et Yoda83 ( je trouve pas les mots à propos du soleil royal ! Si ce n'est une question qui me taraude : mais comment y fait pour que les virures soient toutes raccord et tombent toutes d'équerre ? Pfuuuhhh !

Hello,

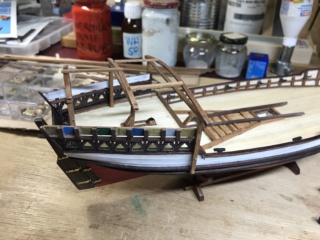

Différentes étapes :

Et les suivantes.

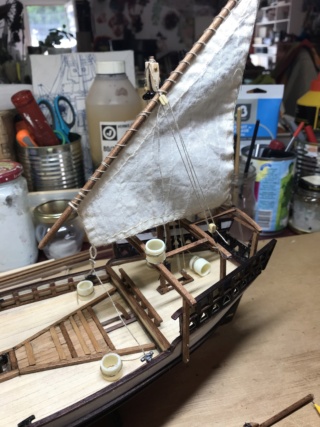

Mât d'artimon et voile grée avec haubans, drisse et écoutes.

Aujourd'hui je passe au grand mât, puis il y aura des retouches (couleur de la coque m'a dit mon conseiller artistique !).

Je viens de commander la suivante : Master Korabel le Schooner Polotsk (en lisant les posts d'Ekis).

très chouette boulot

kriss31 a écrit:

[...] puis il y aura des retouches (couleur de la coque m'a dit mon conseiller artistique !) [...]

Hi Christian. Quelle couleur ?
Ben dis donc, ça fonce et à peine terminé, tu passes au modèle suivant  .
Dommage que les dernières photos soient lilliputiennes. J'attends les finitions et détails pour admirer l'oeuvre !

j aime beaucoup ces bateaux ,bonne continuation

kriss31 a écrit:

Et bonjour,

Voilà, ça reprend ! J'ai réalisée l'effileuse :





Encore merci et bravo à Yves31.

Bonjour,

J'adore ce type de navire   d’ailleurs le kit est sur mon étagée .

Peu tu m"en dire plus sur ton "effileuse" ? deux morceaux de bois, deux cornières et deux serre joint ? Ça tient bien de serrer qu'aux extrémités ?

@ pluche

Hello,


Il y a aussi des boulons tête fraisée qui tiennent les corniches.

Pour des petits rattrapages je l'ai aussi testée avec seulement les deux serres joints.

En fait c'est la copie conforme du modèle de Yves31 dont je me suis inspirée.

Mais il reste à faire le gabarit, c'est un de mes "petits" souci.

J'ai trouver également un modèle d'effileuse qui me semble résoudre le souci du gabarit sur le site de

navimodélisme : http://navi.modelisme.com/article451.html

Un site très sympa au passage, j'avais réalisé l'Africa Queen en m'aidant de leur conseils.

J'aurai plus le souci d'effilée sur la prochaine : Polotsk schooner de Master Kerabel ! que j'ai découvert en parcourant tes échange avec Eki.

J'ai pas encore été voir ta Licorne ni le Black Pearl, mais je m'en délecte d'avance. Bien à toi.

Hello,

Vos commentaires sont bien sympathiques mais cela n'a rien à voir avec celle de Guyon Stéphane.

D'ailleurs pour une future, j'en ai trouver une qui n'a pas déjà été faite ici comme ça je serai "tranquille" avec MES comparaisons ! :clown2:

ça suit :

kriss31 a écrit:

Il y a aussi des boulons tête fraisée qui tiennent les corniches.
[...] Mais il reste à faire le gabarit, c'est un de mes "petits" souci.
[...] J'ai trouver également un modèle d'effileuse qui me semble résoudre le souci du gabarit sur le site de navimodélisme : http://navi.modelisme.com/article451.html

Hi Christian. Encore bravo.
Quelques remarques sur ton dernier post :
- Corniches : je pense que tu veux dire "cornières"
- Gabarit : il s'agit de reporter sur une plaque d'épaisseur de virure et de longueur celle des cornières, en abscisse les espaces inter-couples et en ordonnée négative, la largeur de la virure retranchée de la valeur à effiler calculée ; puis tu relis ces points suivant une courbe harmonieuse ; enfin tu découpes et ponce suivant cette courbe.
- Effileuse de navi.modélisme : oui, cet outil réglable via des taquets est la Rolls comparée à ma "2CV" !

Yves31 a écrit:

Oui Christian, les kits des marques populaires sont souvent décevants ; je pense que c'est pas tellement sur le dimensionnel ou la finition des pièces (ça fait partie du job de modéliste) mais du mauvais choix qualité des matériaux (e.g. virures en samba, accastillage en plastique), l'inexactitude des pièces (guideau, chandeliers...) et la faiblesse de la doc (plans imprécis, fausses méthodes...).
Enfin, ce n'est évidemment que mon avis.

Tu entends par quelles marques comme populaires ?
et du coup, quelles seraient les marques plus qualitatives d'après toi ?
toujours utile pour mon prochain futur achat

Je pensais singulièrement (peut-être de façon simpliste) aux marques répandues notamment sur des modèles peu onéreux modèles peu onéreux (e.g. Constructo, Soclaine, Billings Boats...). Au vu du contenues de boites et de réalisations sur les forums, il semble qu'Amati ou OcCre sont nettement meilleures. Enfin, il y a des tas de marques comme Corel, New Cap Maquettes... connues sur lesquelles je n'ai pas d'opinion, étant "jeune" sur le domaine du naval bois !
Ceci dit, ça peut dépendre aussi des modèles.
Ça reste évidemment un avis personnel et il vaut mieux voir les échanges dédiés sur ce sujet.
Enfin, j'estime que l'apport de modifications et d'améliorations  d'un kit fait partie du jeu de modéliste, même débutant.

Et bonjour à tous,

Voilà ! voilà ! C'est fini pour le Sultan, je l'ai offert à ma maman qui suit tous ces travaux avec plaisir et amusement et qui m'avait, à l'adolescence, incité à lire Henri de Monfreid.

il est très joli ton dhow

Bonjour à Tous,
J'ai reçu en cadeau la boîte du SULTAN mais les plans n'y étaient pas.
Est ce que quelqu'un pourrait me les envoyer ou télécharger. Bien sur je paierai ce qu'il faut car la société qui le commercialise visiblement n'existe plus.
Merci de vos réponses
EDOUARD FONTAINE
