Encore un sujet que j'avais loupé ..... Il est pourtant imposant !!!!
Tes modifs personnelles sont superbes de finesses.
Et quand on la chance de maîtriser comme toi l'impression 3D cela ne peut donner qu'un résultat exceptionnel!
Bravo Pascal!
A+
Philippe

Merci à vous trois!

J’ai relu le sujet. J’ai quelques trucs minimes à revoir qui ne plaisent qu’à moitié, dont une petite erreur.

Ça fait 6 mois que c’est en stand by, mais mes deux autres projets m’ont beaucoup occupé, mais ça a du bon, car je m’aperçois que j’ai beaucoup progressé avec le programme 3D et que les éléments conçus ici me prendrait maintenant beaucoup moins de temps à réaliser et à imprimer, avec une qualité nettement accrue.

Ce projet me tient à cœur et je ne suis qu’à la moitié du hangar.. ça ira donc bien plus vite quand je vais reprendre, j’ai bien fait de d’attendre, ça aura été bénéfique.

On appelle cela reculer pour mieux sauter !

Bonjour Pascal

C'est toujours aussi exceptionnel

je prend des notes pour faire le miens plus tard

J'ai repris ton sujet depuis le début, je l'avais complètement loupé
C'est un travail de dingue, mais p....n c'est beau

Merci à tous!

J'ai repris un peu le montage des Wildcat, j'en ai 30 à monter.

Voilà de quoi embellir le pont, ils sont superbes

Michel

Ils sont superbes ! Comment tu as fait pour avoir des verrières aussi parfaites !!! (J’aimerai que les avions pour mon Kitty Hawk soient aussi réussis)

jolis tes petit wildcat

Très appétissant tout ça ! La suite !

Une belle escadrille,bravo

Ces avions sont magnifiquement réalisés

Bonjour
Superbe tes Wildcat !!

superbe escadrille !

Très beaux Wildcat !
Ce qui m'impressionne c'est le masquage des verrières que tu as du faire !?

Alain

Merci.

C'est fait au pinceau, impossible de masquer de façon propre.

Superbe avions  :bravo...:d'un réalisme   Bonne suite à toi

Très jolis ces chats sauvages (ben oui, c'est la semaine de la francophonie....!!!!).
Bravo !!!

Merci!

Comme je suis coincé pour terminer la cale sèche du Nomadic, je me replonge dans le hangar du Hornet.

J'ai commencé l'ascenseur central. Cette fois l'impression 3D, technique dont je ne disposais à l'époque pour l'ascenseur avant (réalisé avec de la carte plastique), va rentrer dans la danse. ca devrait améliorer les détails et la vitesse de réalisation.

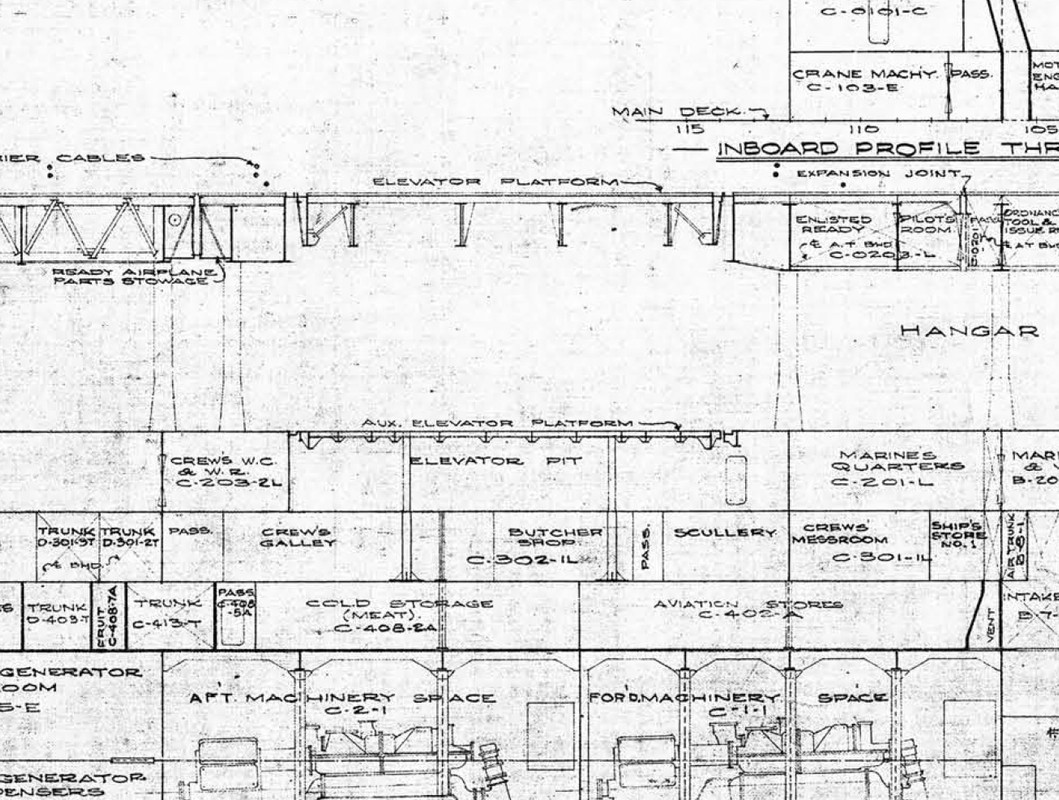

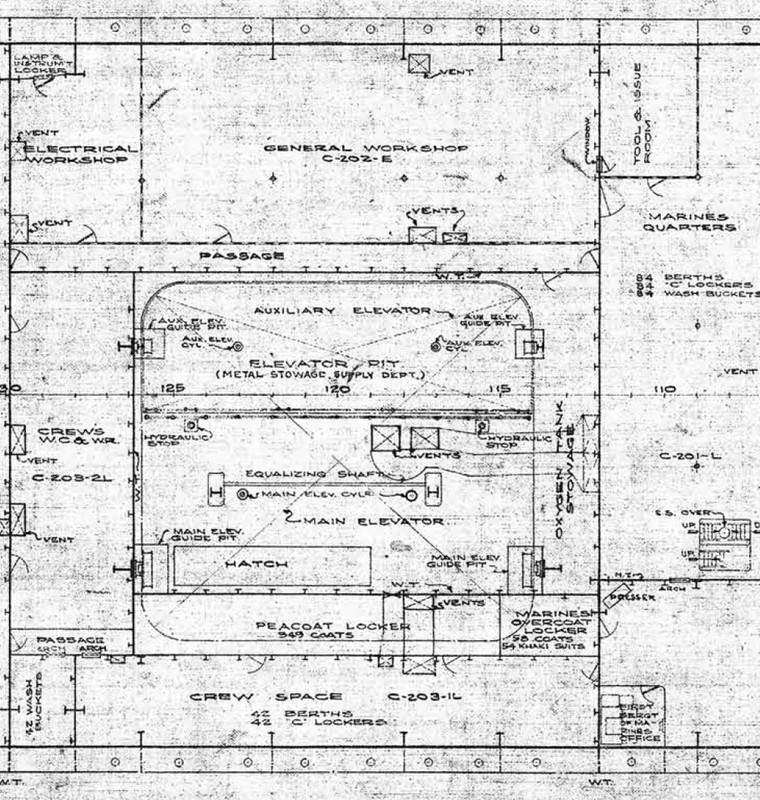

J'ai donc ressorti les plans de l'ascenseur du CV-5 Yorktown pour savoir comment réaliser cette cage d'ascenseurs. Il y a deux ascenseurs comme à l'avant et à l'arrière, 1 principal et un auxiliaire qui permet entr'autre de gagner de la surface dans le hangar pour parker des avions quand l'ascenseur principal est à son poste au niveau de pont d'envol.

C'est de cette façon que je vais le représenter. Comme le pont d'envol complet sera démontable, il sera solidaire. On verra donc une fois le pont d'envol retiré, l'ascenseur auxiliaire parqué au niveaux du pont du hangar. Quand l'ascenseur principal est utilisé, l'auxiliaire est parqué au second pont qui se trouve sous le pont principal (Pont Hangar).

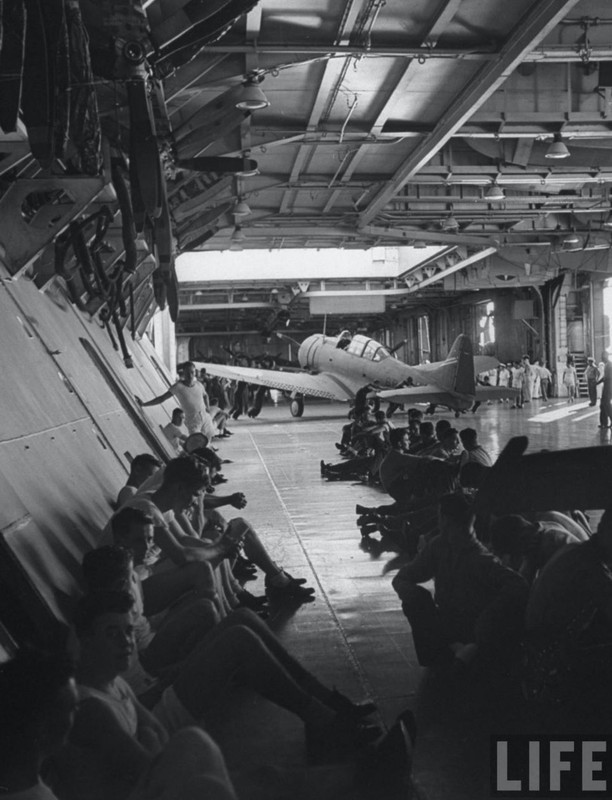

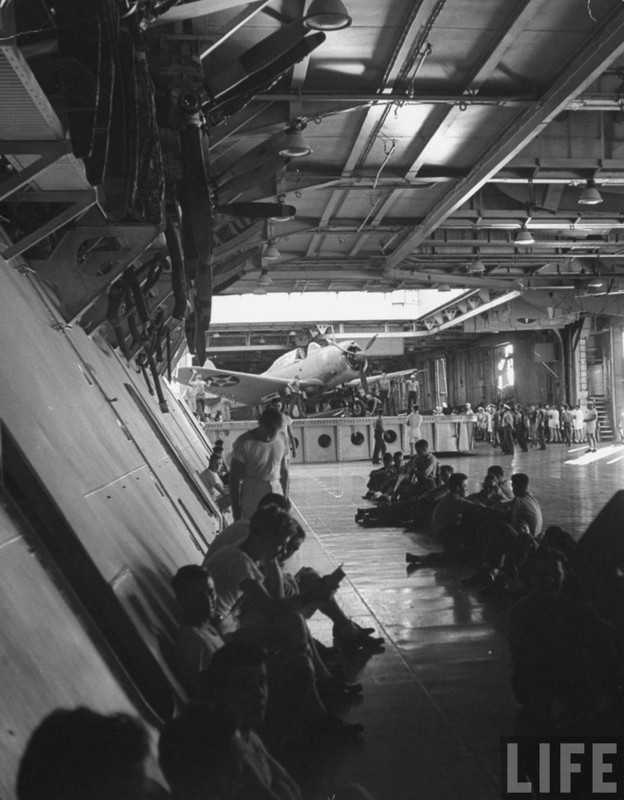

Il est interessant de voir qu'il y a un autre ascenseur rectangulaire à tribord, qui permet de monter les torpilles sur le pont d'envol.   On le voit bien sur une des photos. Je vais devoir le représenter comme j'ai représenté les deux ascenseurs à bombes qui sont  un peu plus en avant.

Ce soir j'ai découpé le pont du hangar, où se trouve la cage d'ascenseurs, je vais pourvoir maintenant dessiner l'étage qui est juste en dessous, ainsi que l'ascenseur auxiliaire. Puis imprimer tout ça avec beaucoup de détails. Je n'ai aucune photo de ce petit ascenseur malheureusement, mais les plans suffiront.

Un bon coup de Dremel et hop!















On voit ici l'ascenseur à torpilles à gauche.

Petites avancées sur le dessin du pont 2 au niveau des ascenseurs et dessin de l'ascenseur auxiliaire.

Cette pièce est terminée, je vais pouvoir passer à l'impression des divers éléments.

Le pont 2 des ascenseurs est terminé. J'ai également ajouté les rails de guidage de la plateforme du pont principal au niveau du puit d'ascenseur. Quelques retouches de peinture à faire encore.

Une reprise à faire à un angle arrondi de l'ascenseur auxiliaire.

Les gros éléments ne sont pas collés.

J'ai avancé sur les détails du bloc T2/M7 ainsi que sur la cage d'ascenseurs avec le système de rétractation automatique des rambardes du pont d'envol. Je n'ai pas trouver de photo du bloc T2 ( intérieur ) j'ai dû un peu imaginer comment ça pouvait être et improviser. La position de l'élévateur à torpilles est tracé en gris, comme on peut le voir, je vais devoir faire une grosse modification pour l'insérer.

Pour le bloc T2/M7, c'est de la PE de récupération sauf les 2 portes et une échelle ces éléments sont compris dans la boite MK1 Design.

J'ai fais quelques photos d'ensemble, je sais que certains aiment bien pour situer le chantier, ça donne une idée aussi de la taille du bestiau.. Le Nomadic qui fait 35 cm donne l'échelle. Les 3 navires sont aux 1/200 bien sûr.  Les balles de golf donnent aussi la taille.

En bonus, un ravitaillement en mer!

Je vérifie également de temps en temps que tout s'emboite bien pour ne pas avoir de mauvaises surprises au montage/collage final.

Je vais me répéter mais tu fait un travail de dingue c'est extraordinaire

je suis tes avancées avec intérêt
