<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyDim 07 Juin 2020, 22:35

Merci à tous. On recule doucement vers l'arrière, mais le travail va de l'avant! clown

Je me suis un peu planté hier en mettant mes renforts de structure du pont d'envol dans le garage avant. Je commence un peu à comprendre la philosophie de ce plafond de hangar très chargé en ferraille en tous genres.. Vaut mieux car y a encore pas mal de dizaine de mètres à parcourir jusqu'à l'arrière et une erreur commise à l'avant va être difficilement rattrapable plus tard.

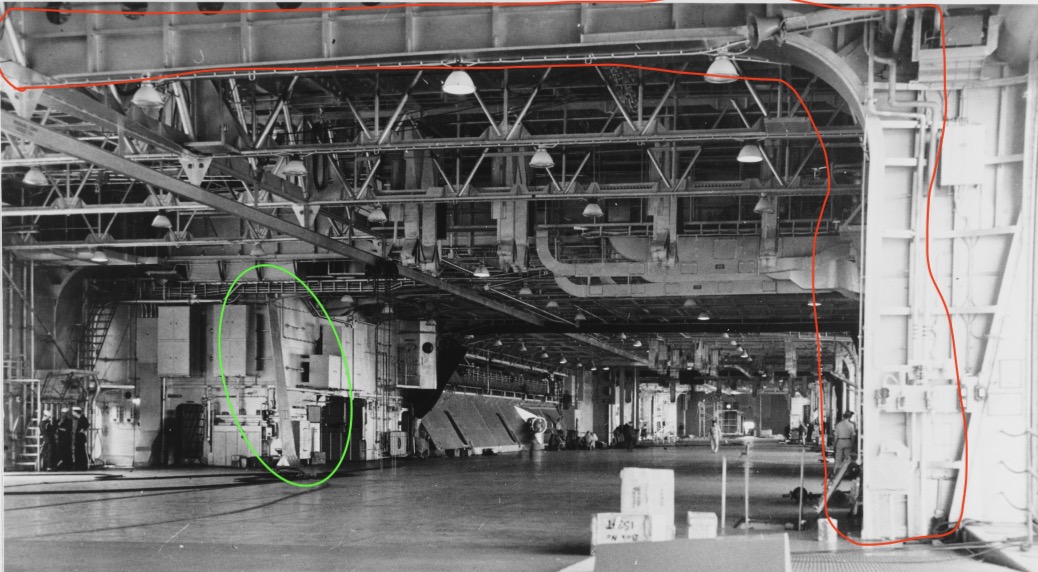

On voit entouré en rouge un des couples principaux qui soutient le pont d'envol, il y en a un autre support au niveau des ascenseurs à bombes. On  le voit sur la photo en vert, boulonné au sol. Sa forme est sympa à réaliser.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-21-06-56-272

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-21-23-44-546

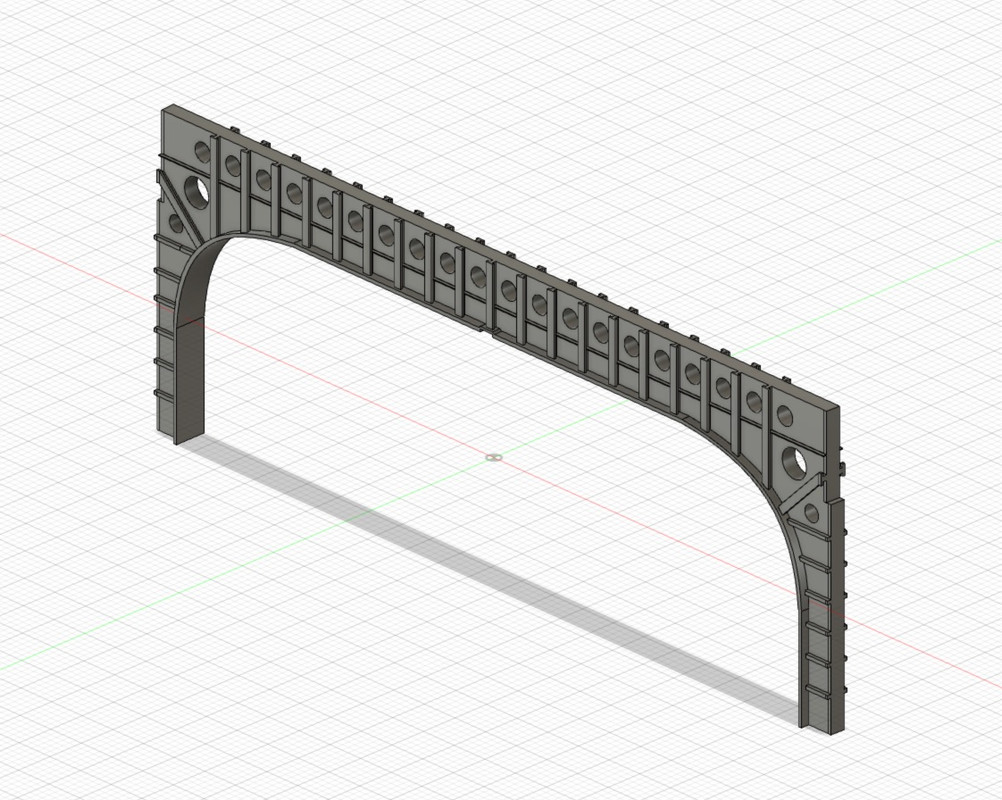

J'ai fabriqué cette belle pièce maitresse très large, elle apporte beaucoup au détails du hangar, il y en aura d'autres plus en arrière à concevoir.

C'était necessaire de coller les cloisons avant d'installer cette pièce. les caissons bd et td sont toujours démontables, pour installer le câblages des LEDs d'éclairages. J'ai déjà passer les principaux fils à TD.

J'ai commencé à m'occuper du bloc central sous l'îlot. J'ai réaliser les cages des deux ascenseurs à bombes. Ils débouchent à bd avant de l'îlot. Malheureusement leur emplacement qui semble correcte sur le pont d'envol, ne correspond à leur emplacement dans le bloc central, il y a un gros décalage.

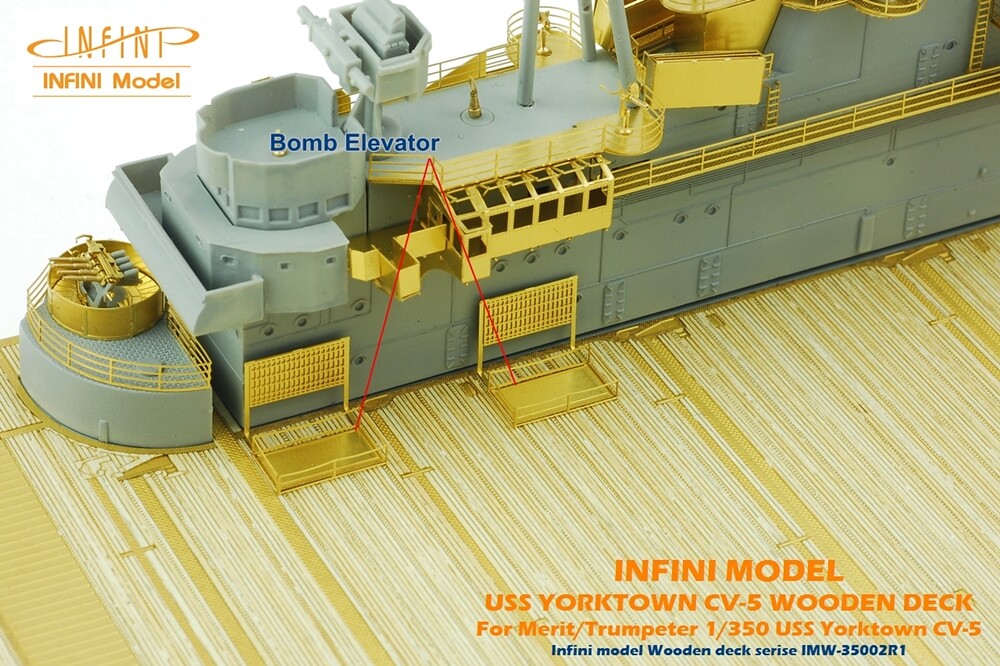

Je voulais représenter une trappe ouverte sur le pont avec l'arrivée des bombes. ca ne sera pas possible. Rien ne colle. et c'est trop compliqué à rectifier, au niveau du pont d'envol ( faut penser au pont en bois), ou le moins compliquer au niveau du bloc central, mais pas beaucoup mieux. Je ne touche à rien donc.

La scène se présentera donc ainsi après réflexion:

Pont d'envol, une des deux trappes d'ascenseurs ouverte, le plateau affleure le pont chargé de bombe.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 25779972824-15bafa270f-b

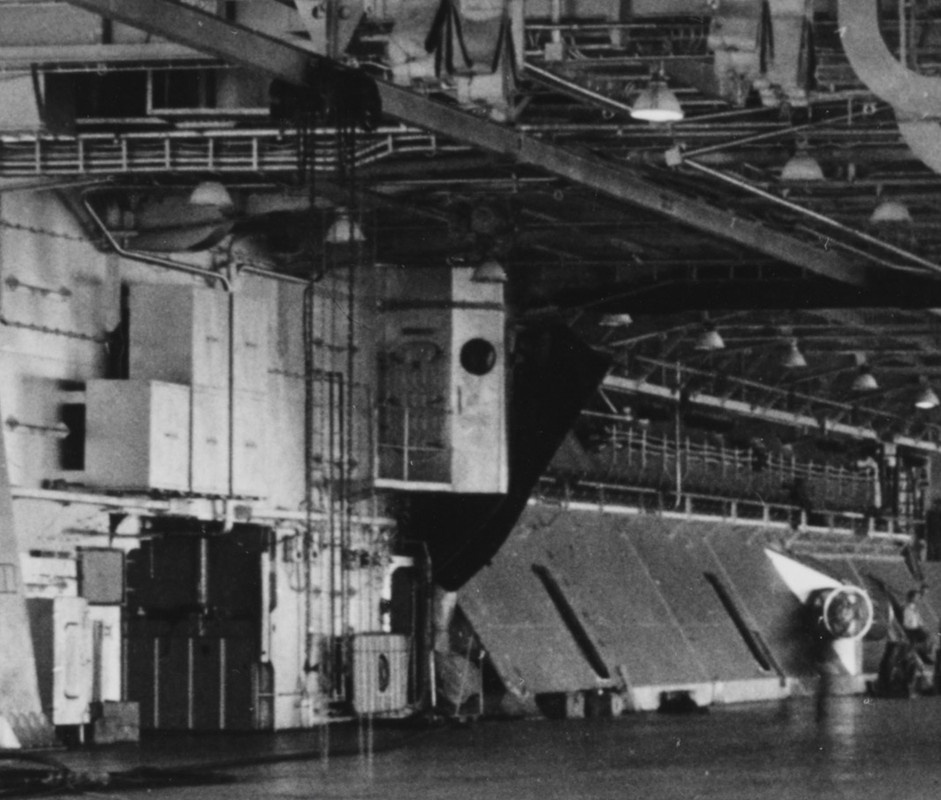

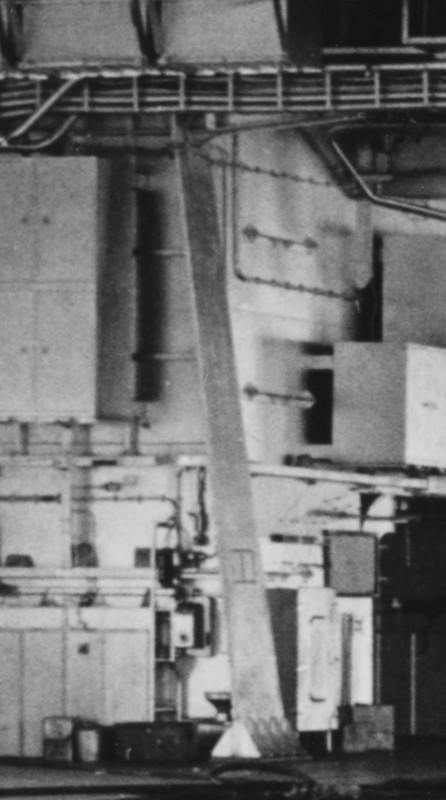

On voit sur cette capture du film filmé sur le Hornet, les deux trappes des ascenseurs. les trappes s'ouvres à l'aide palans mousse, ce n'est pas hydraulique apparemment. J'i découvert grâce à ce film, l'utilité de ces deux palans que j'avais vu sur d'autres photos bien avant.

https://www.youtube.com/watch?v=NfmQr9mQMJk&t=40s

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-08-24-080

La photo en question.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-18-34-151

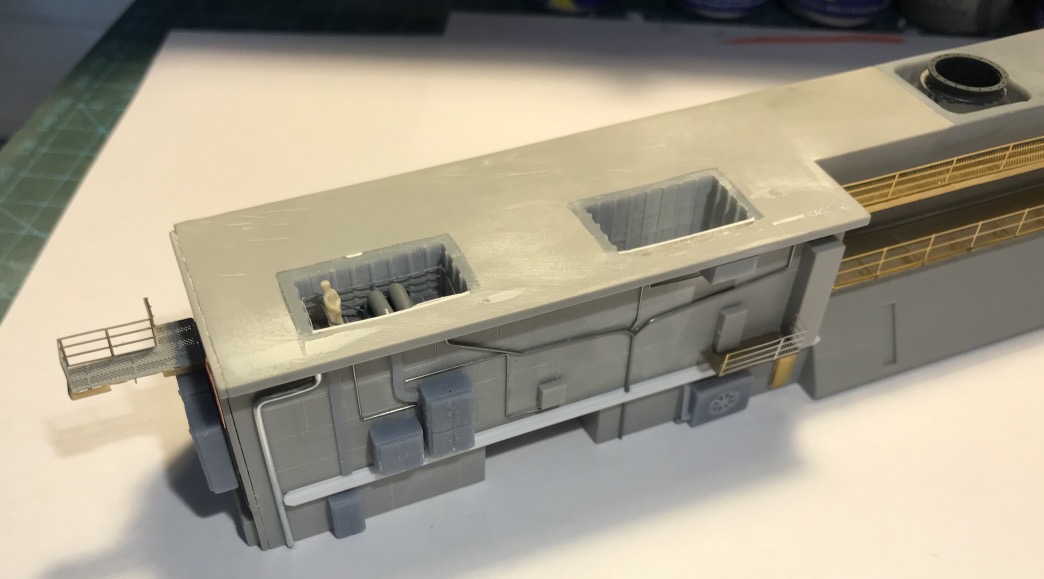

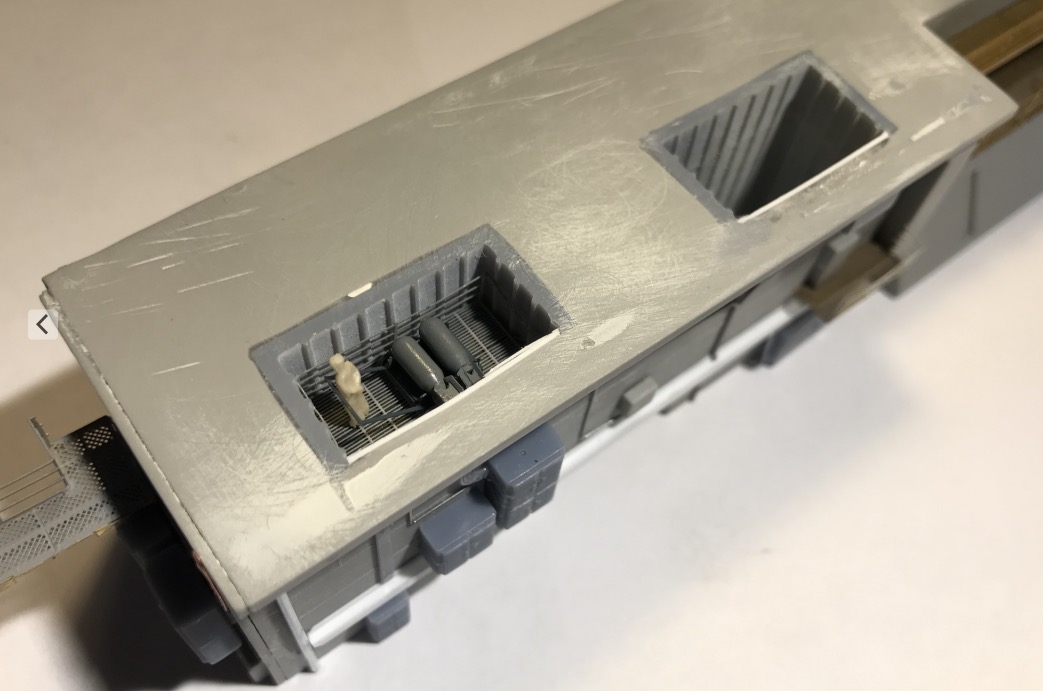

Hangar: quand on retire le pont, on verra un ou deux plateaux d'ascenseurs à différentes hauteurs chargés de bombes de B-25.

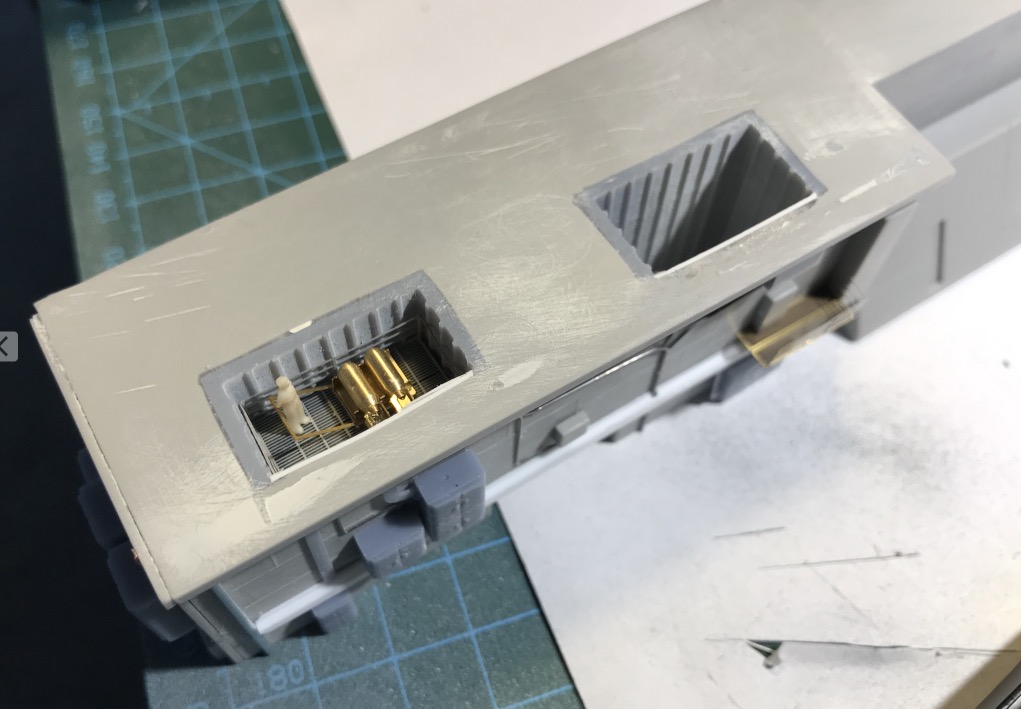

J'ai donc dessiné les deux cages d'ascenseurs, découpé le pont d'envol, et le toit du bloc central du hanger pour y insérer dans ce dernier les 2 cages proprement.

J'aurais d'autres insertions à réaliser plus sur l'arrière du bloc pour la ventilation machine et les tuyaux cheminées qu'on pourra voir le pont une fois retiré. De belles pièces en perspectives!

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-26-35-558

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-27-19-168

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-29-07-240

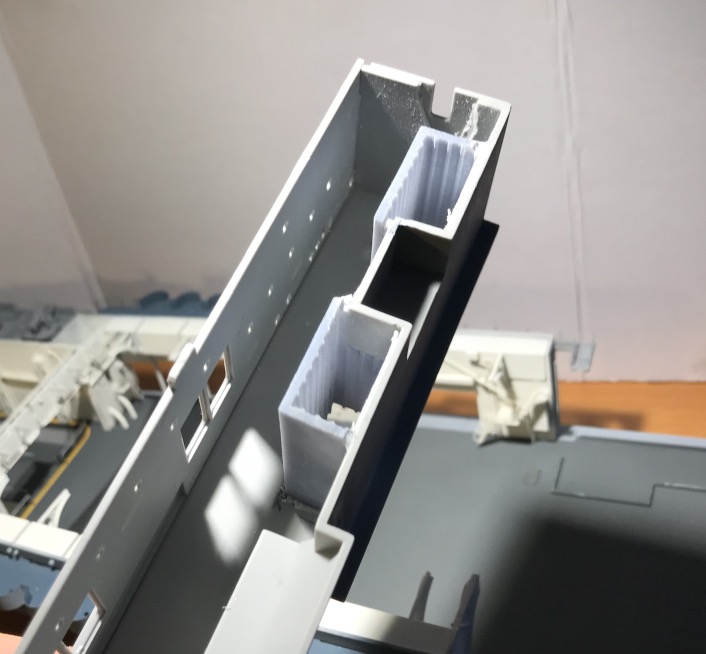

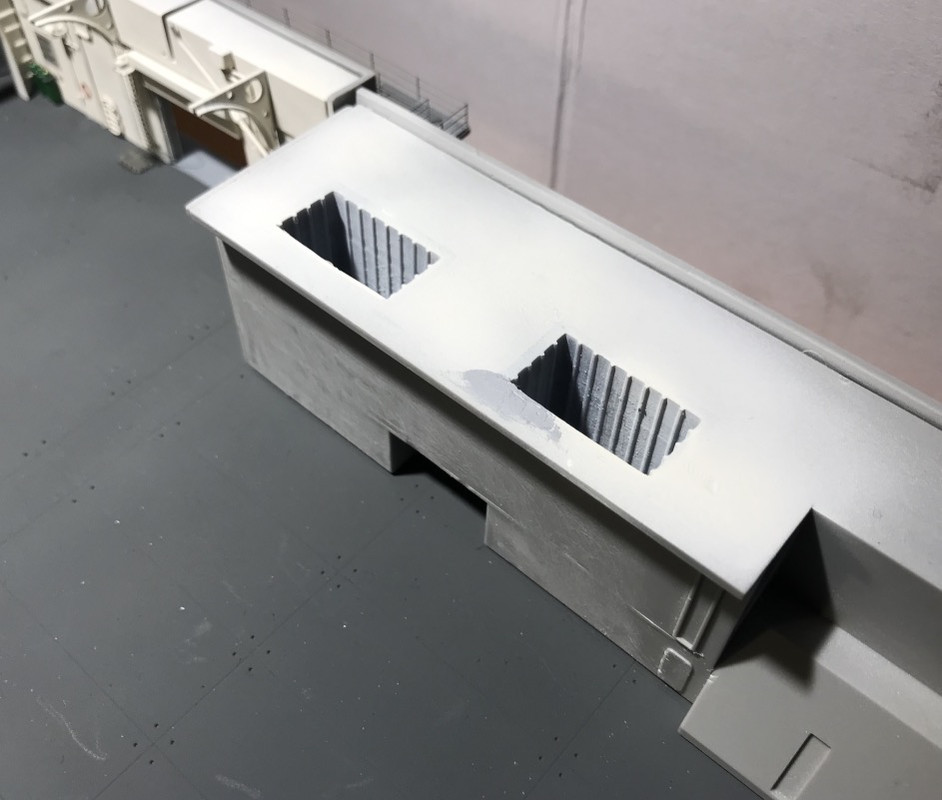

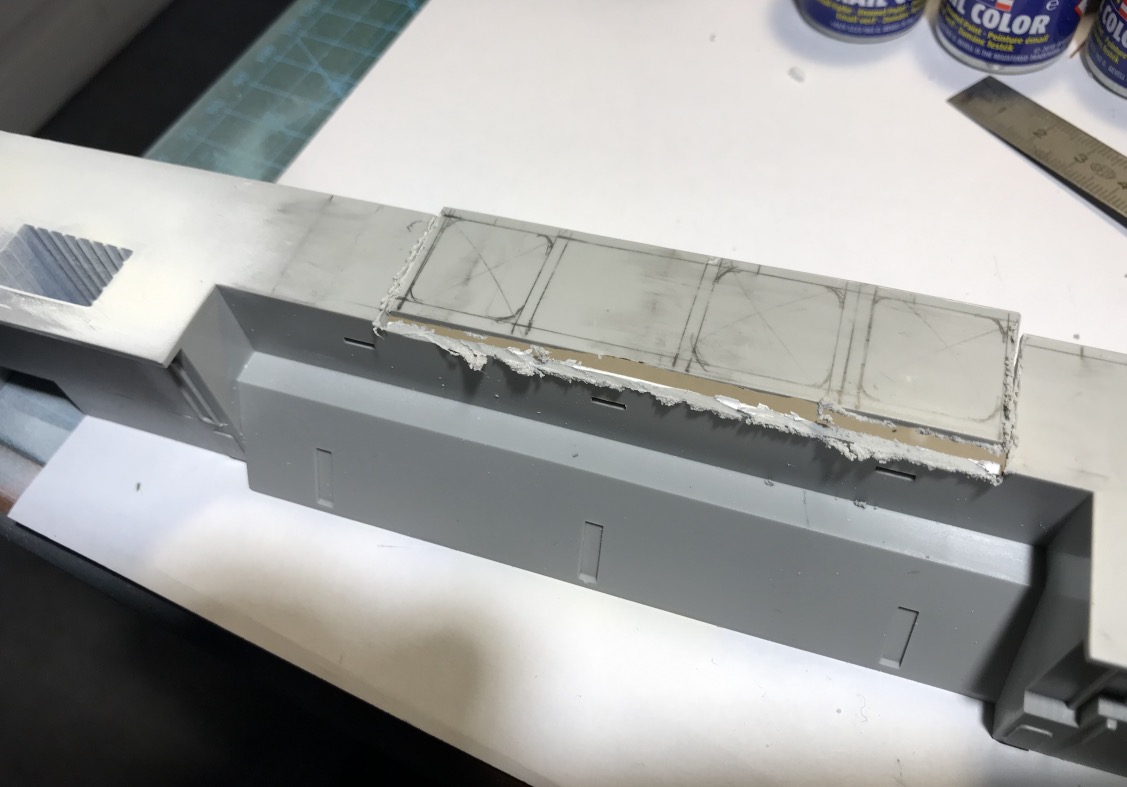

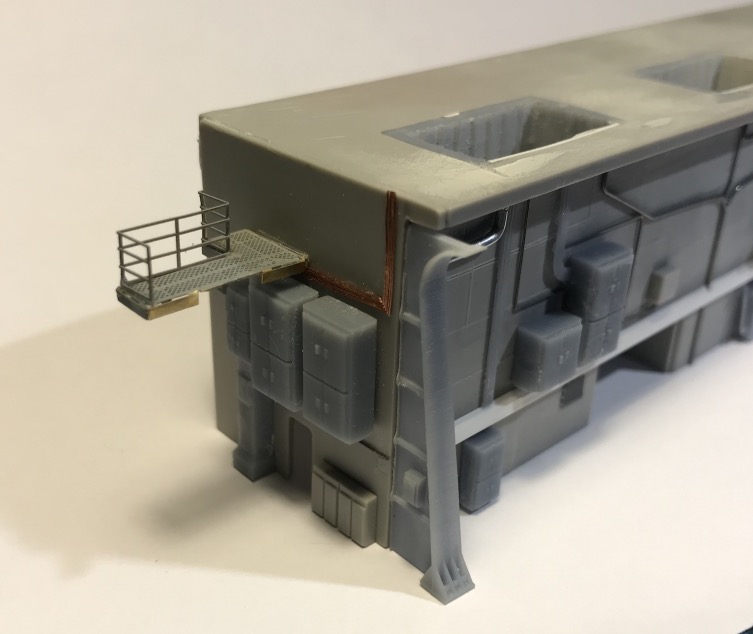

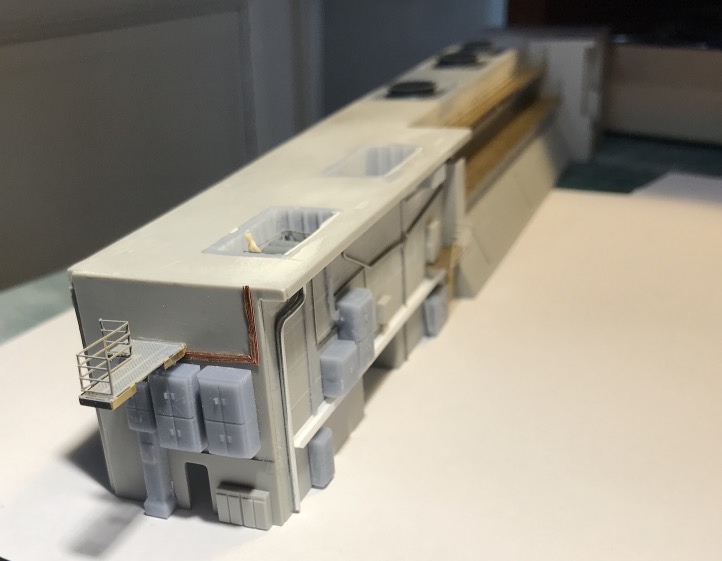

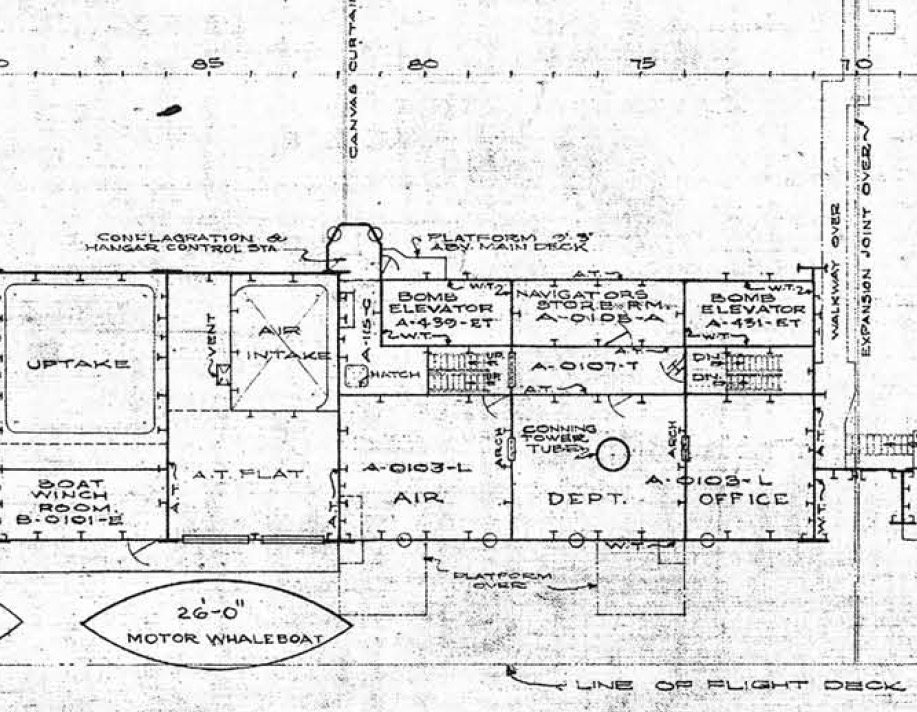

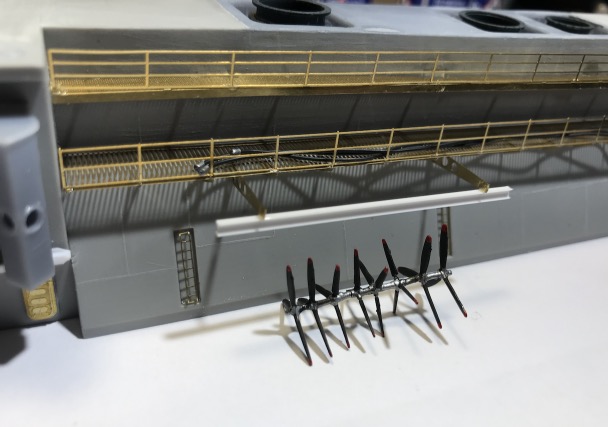

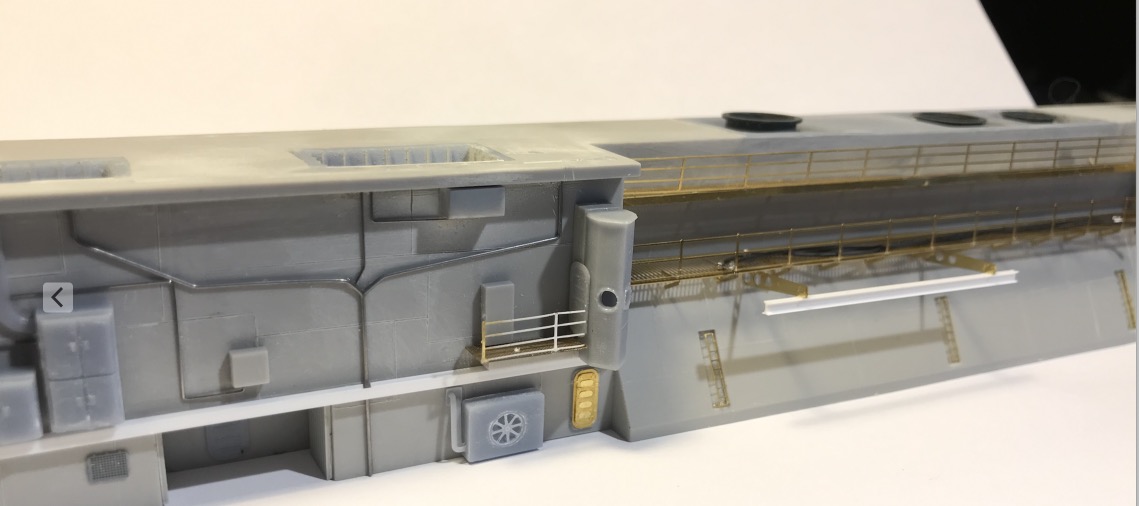

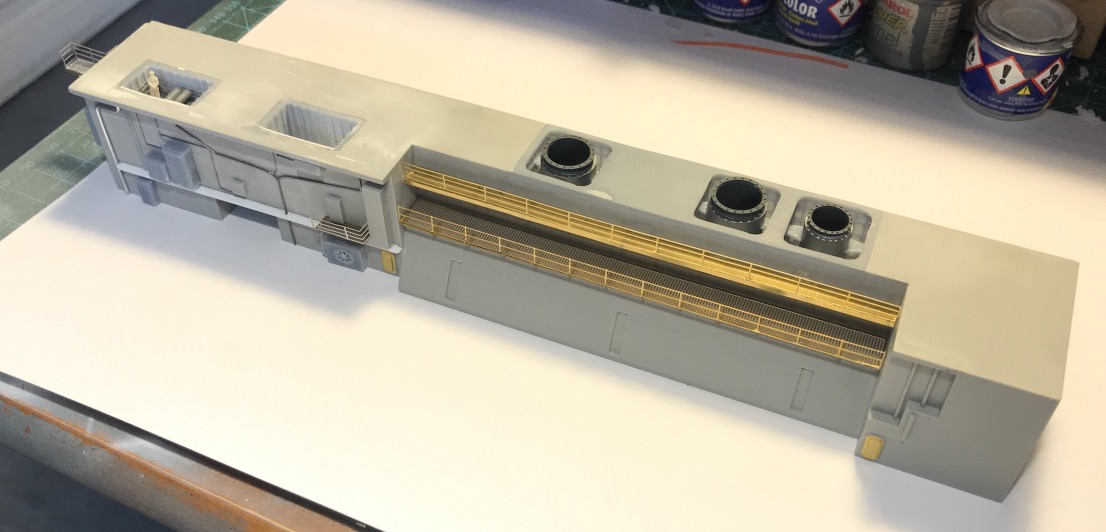

Sur le bloc central, j'ai "gommé" sur la cloison centrale tous les reliefs existants, tuyaux etc.. pour y placer du scratch.

Ma progression s'apparente à celle d'un tunnelier, je creuse le tunnel, je pose les plaques bétons, les accessoires, puis les rails..  Very Happy et ainsi de suite vers l'arrière.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-00-04-213

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-00-27-005

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-00-50-363

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-01-41-298

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-02-06-708

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-22-02-49-757

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
IsKor
Premier maître
Premier maître
IsKor

Localisation : Alpes Maritimes

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyLun 08 Juin 2020, 08:09

Je suis sidéré par son souci extrême du détail. Chapeau bas, c'est vraiment exceptionnel! Bravo!
Revenir en haut Aller en bas
TENEZE Alain
Premier maître
Premier maître


Localisation : Amiens
Navire préféré : Richelieu, cuirassés US, Monitor US, LCM3

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyLun 08 Juin 2020, 17:54

Salut Pascal,

C'est un travail de Titan que tu nous fait là !!!
Tu prends des produits ou ....... ça vient naturellement chez toi ??!!  Shocked Shocked

Encore félicitations et continue on te soutient !!

Alain
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMar 09 Juin 2020, 16:57

Merci Alain et IsKor. C'est un vrai plaisir de monter ce bateau dans ces conditions, du montage et un peu de création, un doux cocktail qui fait que ça motive encore plus.

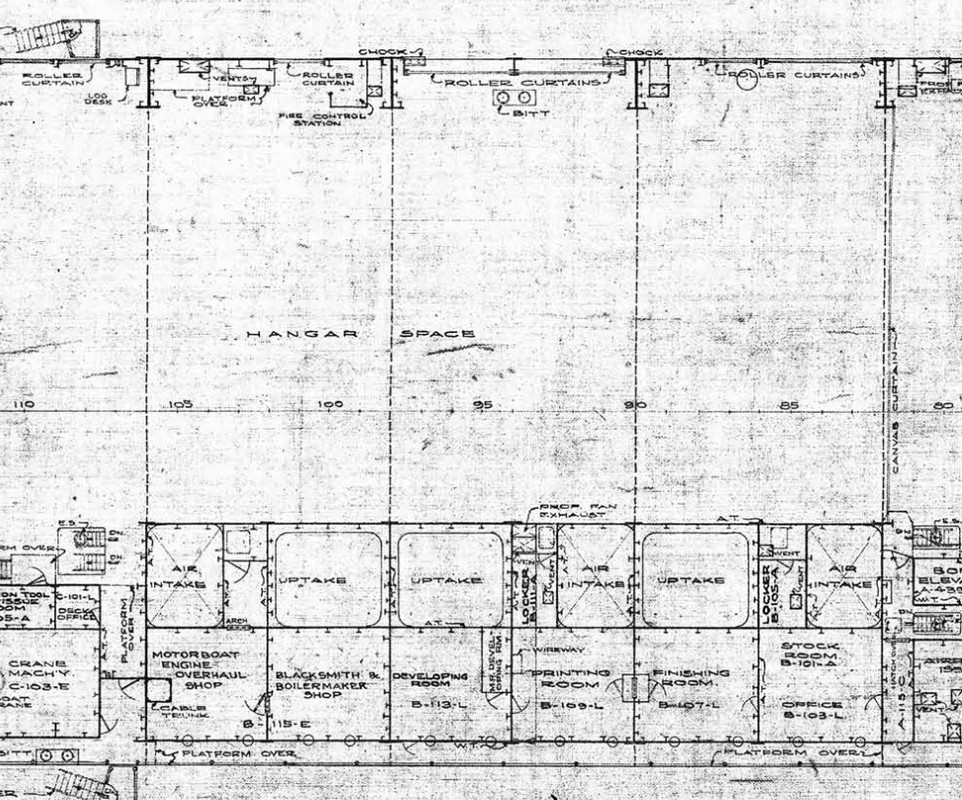

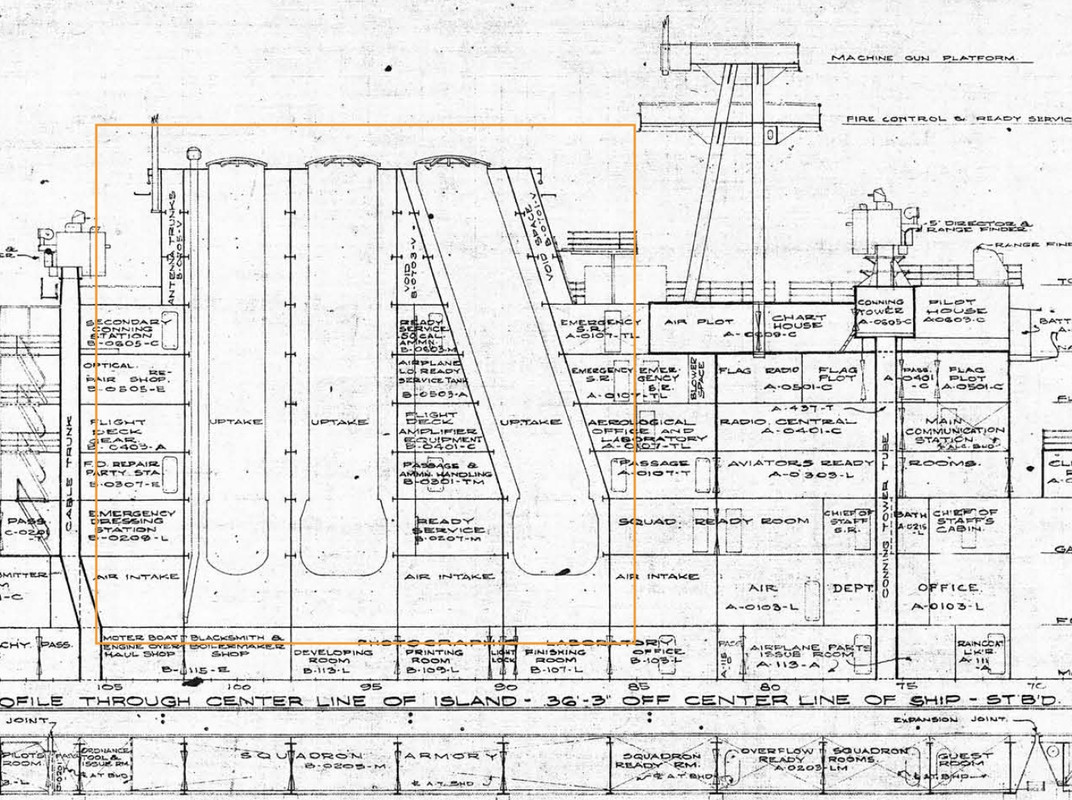

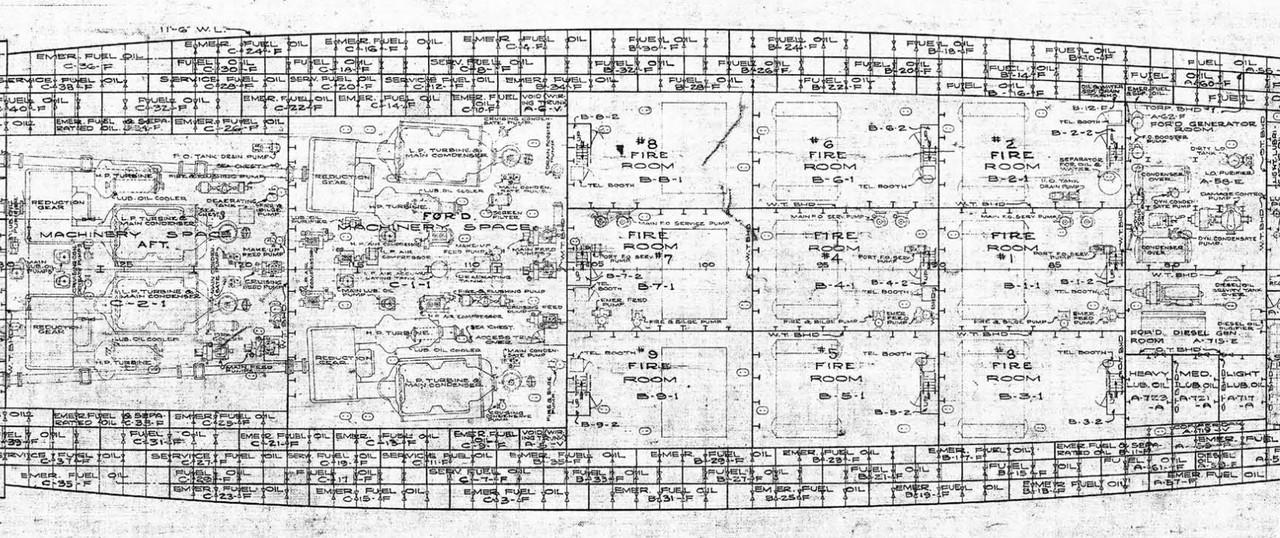

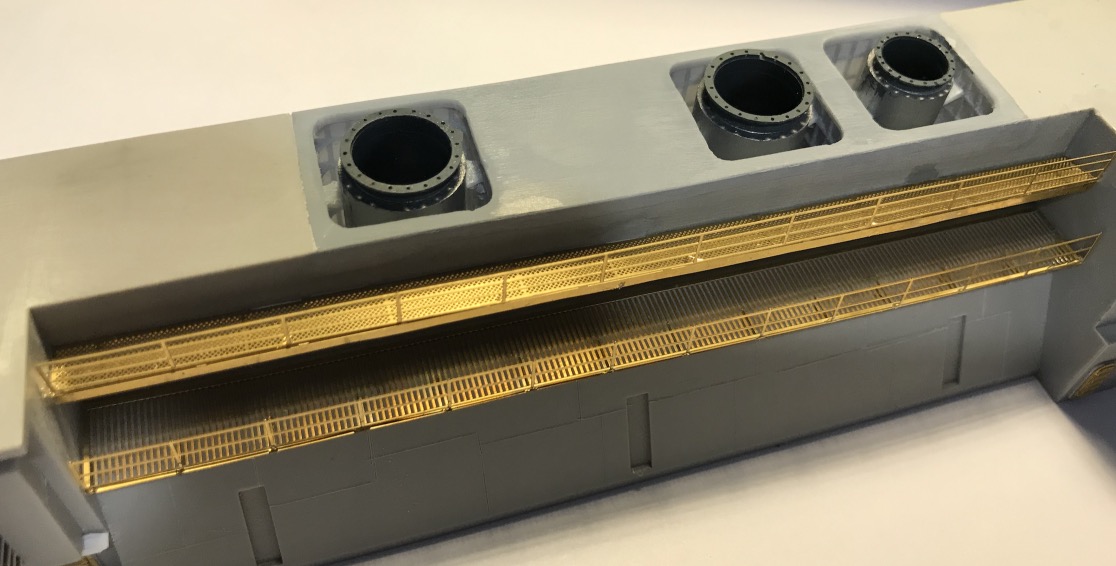

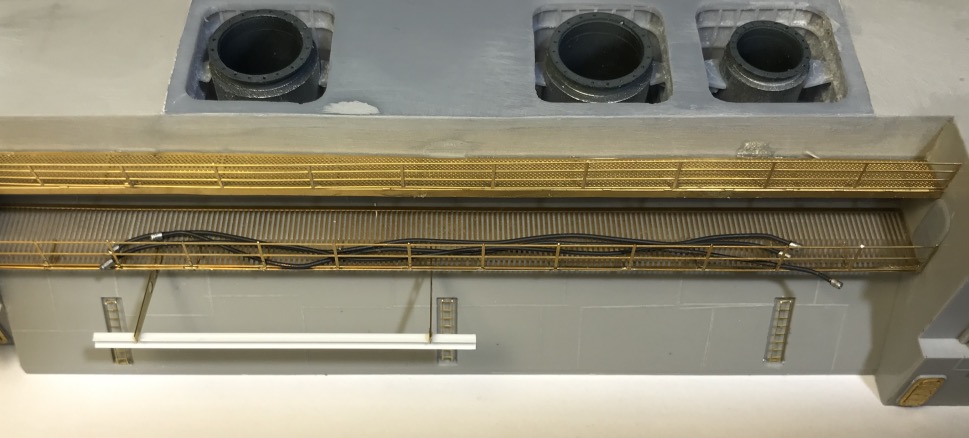

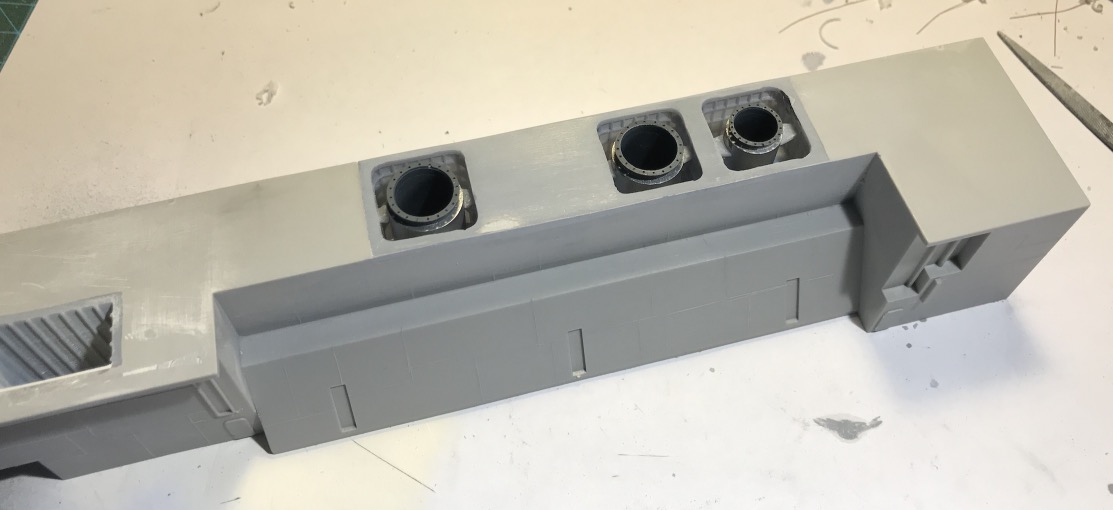

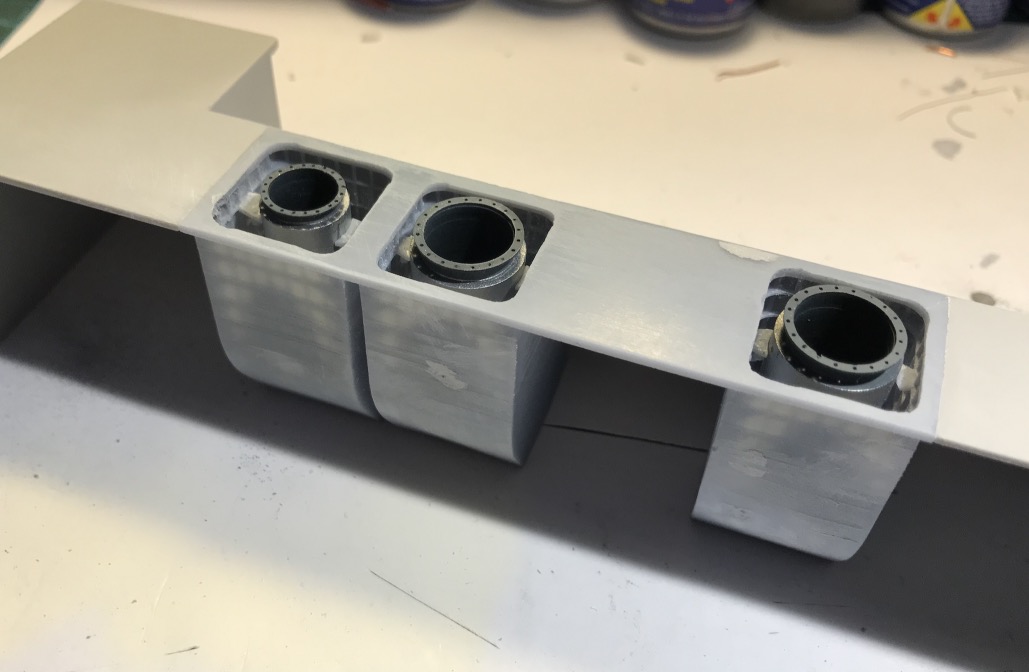

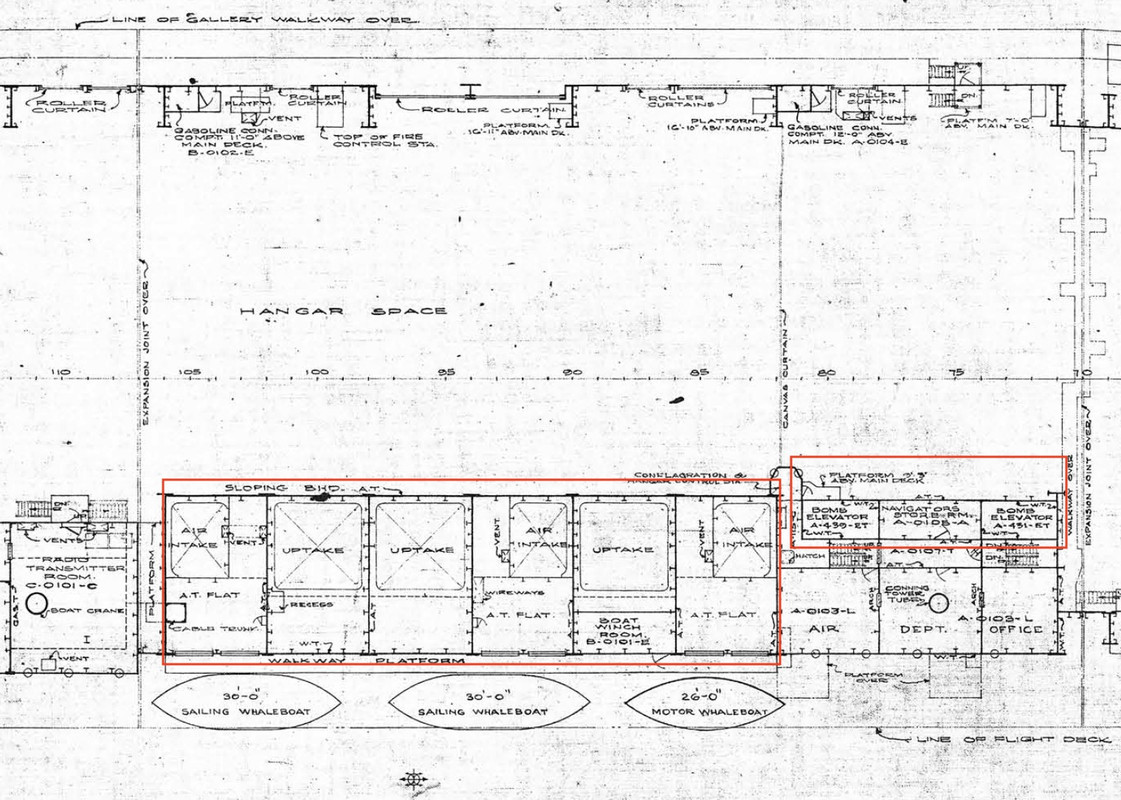

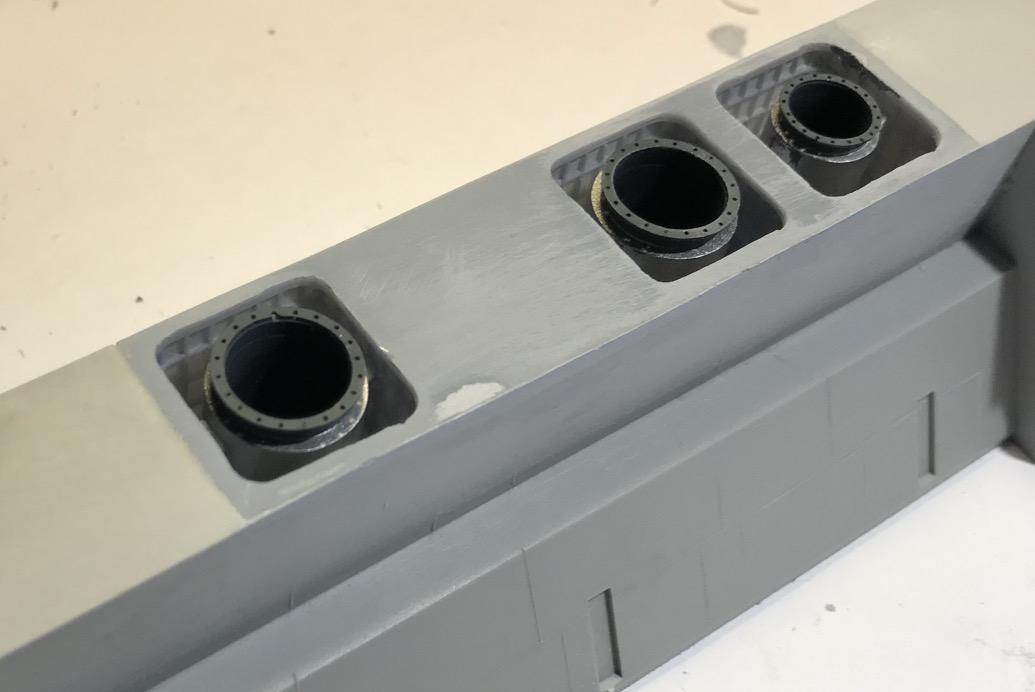

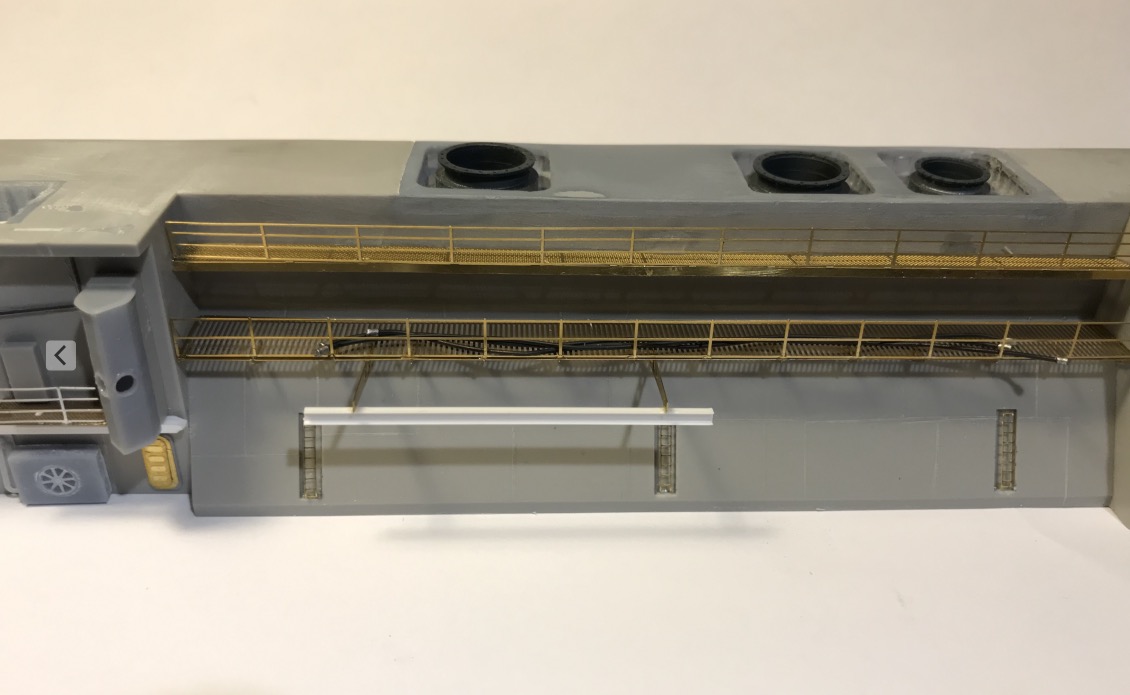

Je m'occupe des conduits cheminées des 9 chaudières. Il y a 3 de capacité moindre sur l'arrière, le tuyau d'échappement arrière est donc plus petit que les deux autres.

Je ne représente pas les casing de ventilation des différents compartiments machine.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-14-27-57-904

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-14-29-36-612

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-14-20-42-990

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-14-21-05-906

Voici le processus de création 3D pas à pas des différents objets qui vont composer cette partie du bloc central.

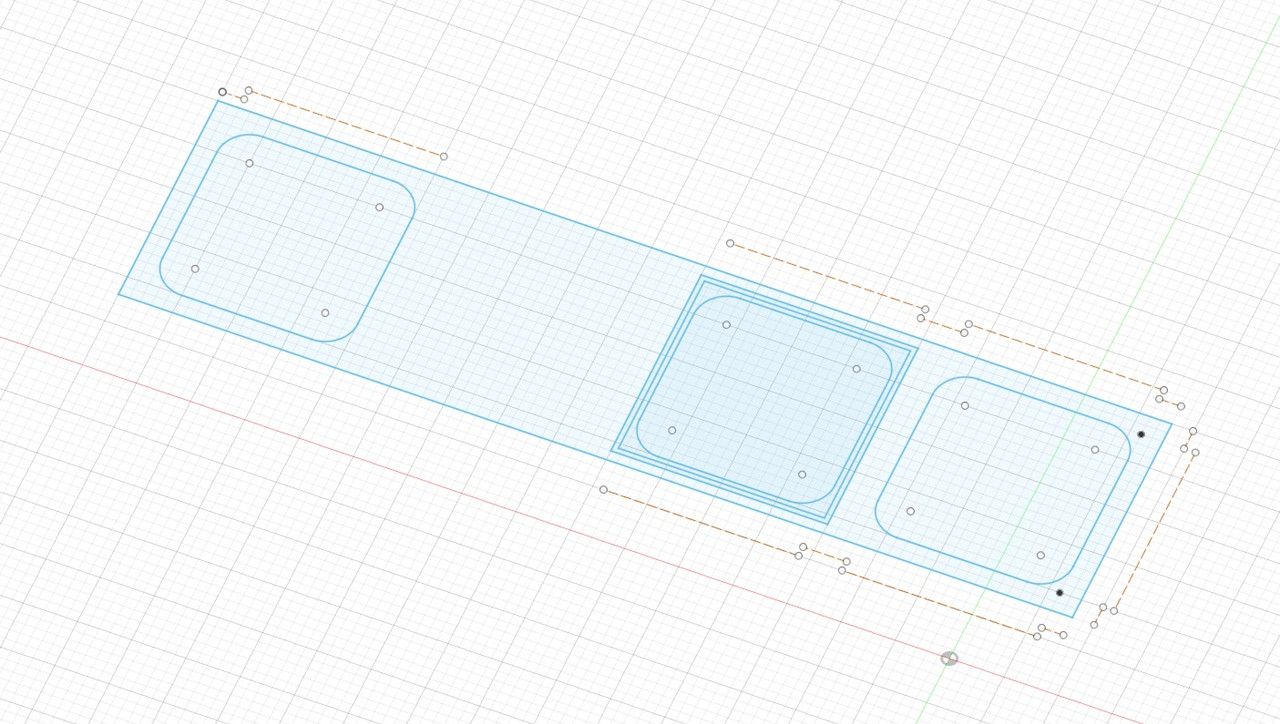

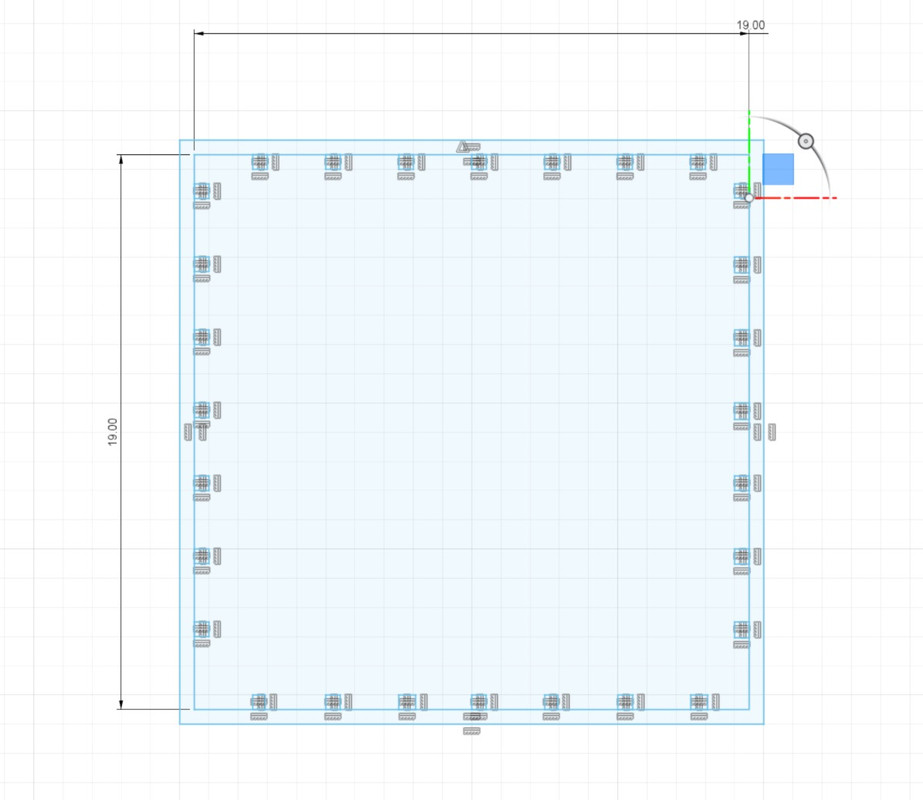

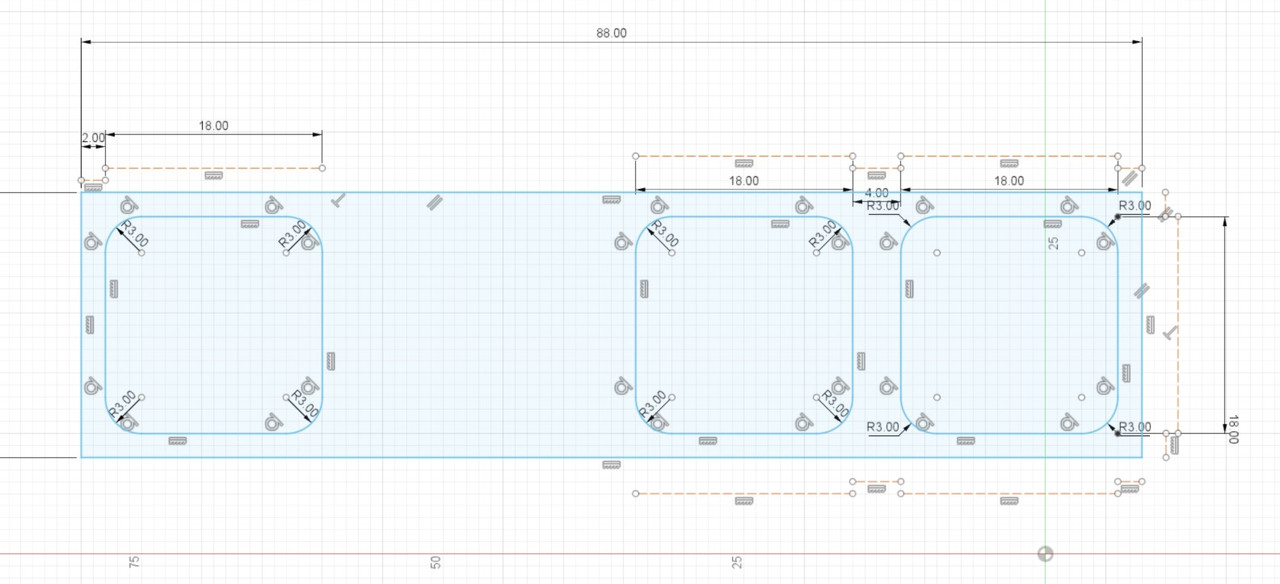

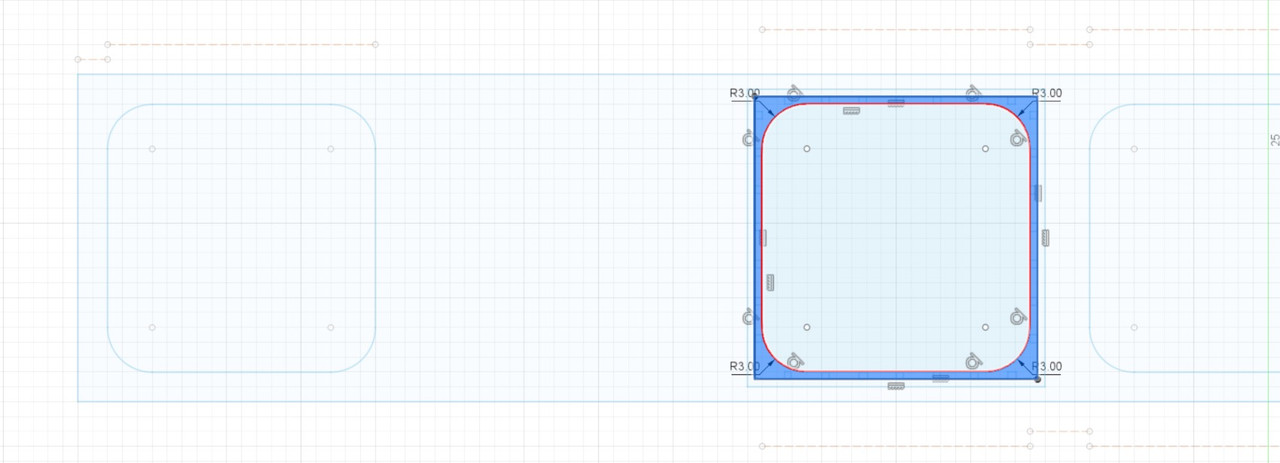

D'abord je réalise une esquisse 2D de la plateforme qui va remplacer la pièce que j'ai découpé sur le bloc.

Elle permet de placer les différentes cotes des ouverture à créer.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-21-39-25-661

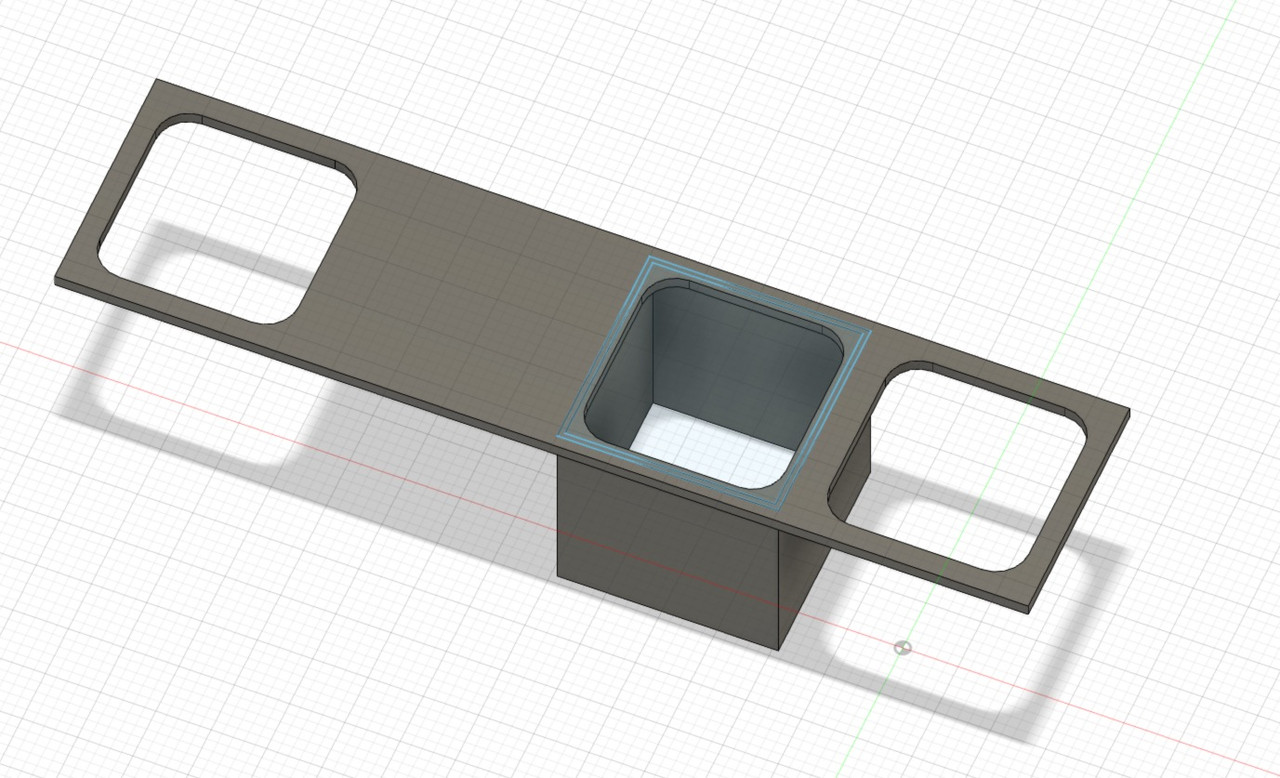

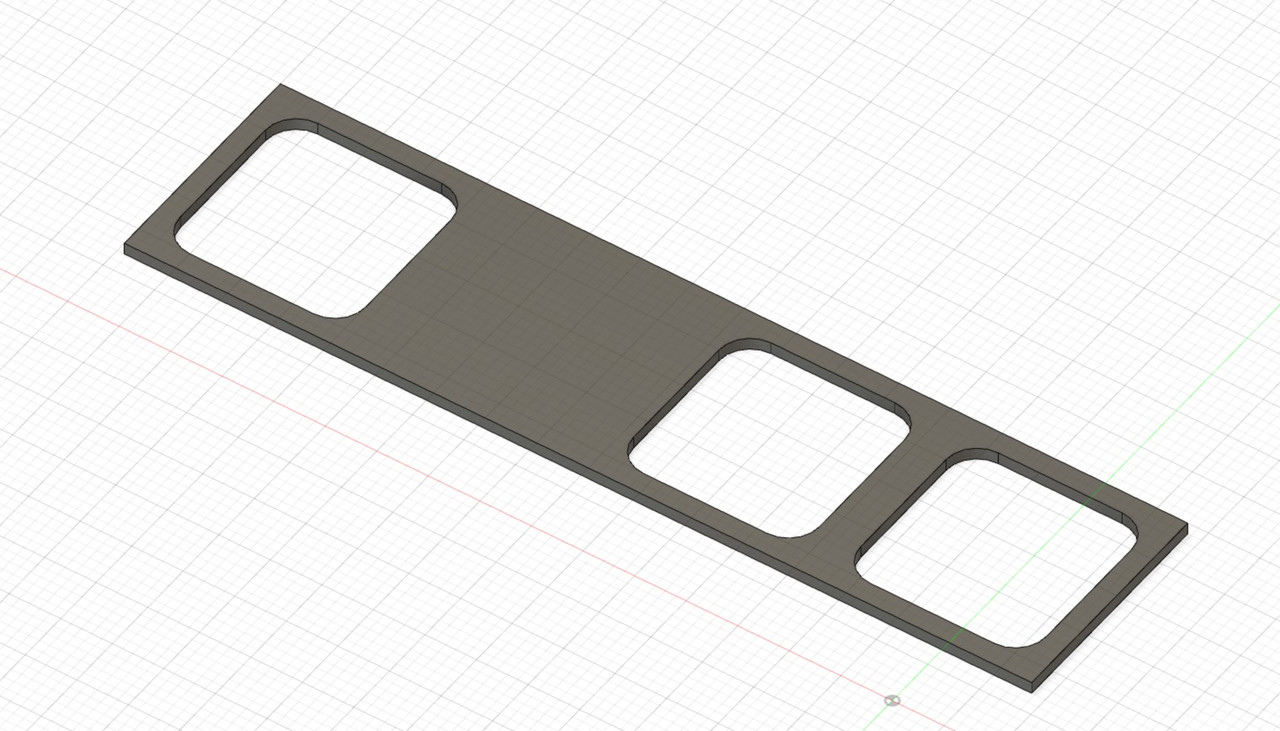

Après j'extrude ce dessin à l'épaisseur du plastique du bloc, j'ai maintenant une bonne base pour commencer.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-21-40-46-884

Je fais de même sur l'esquisse pour les cloisons du "casing" en anglais ou de la gaine.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-21-48-24-113

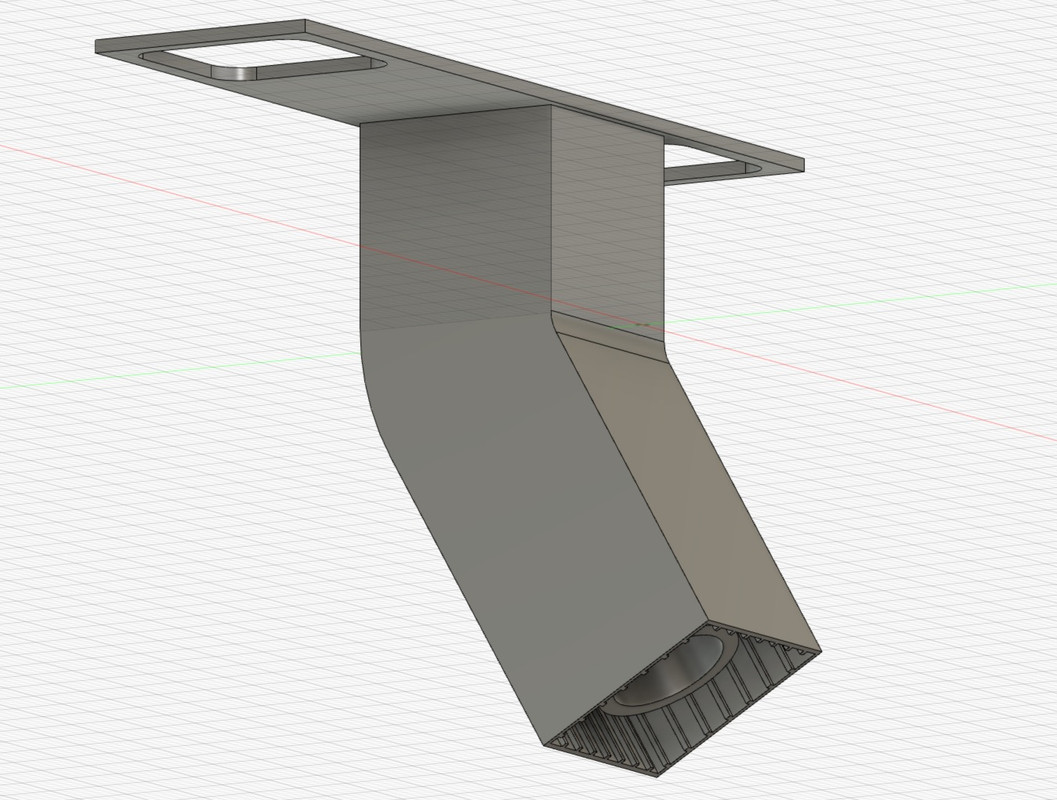

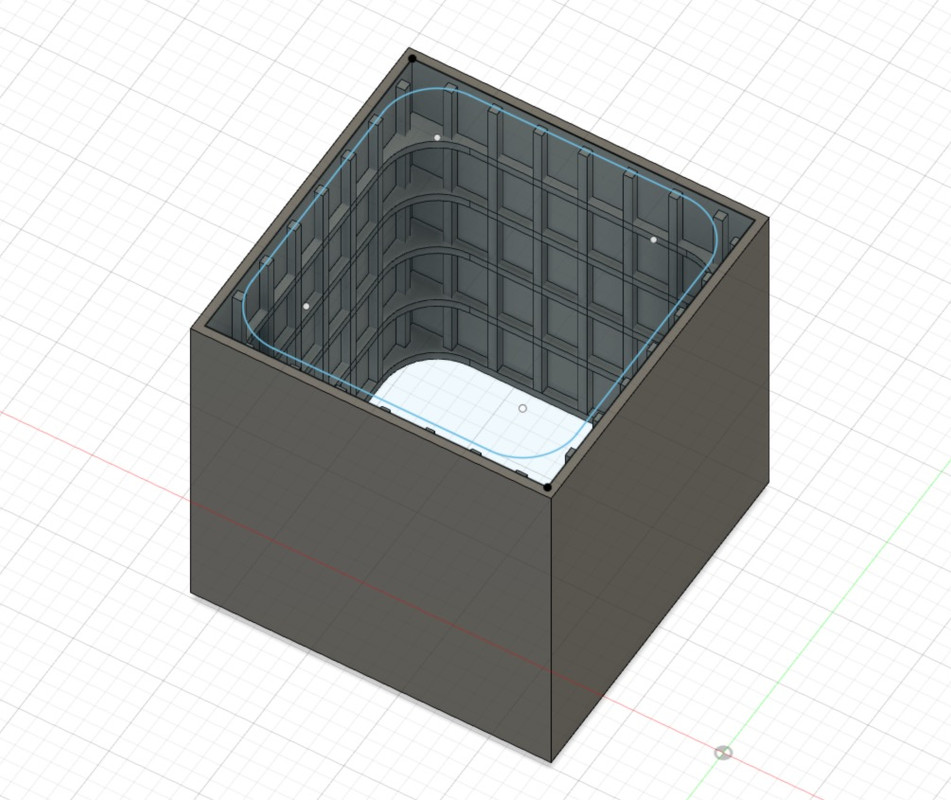

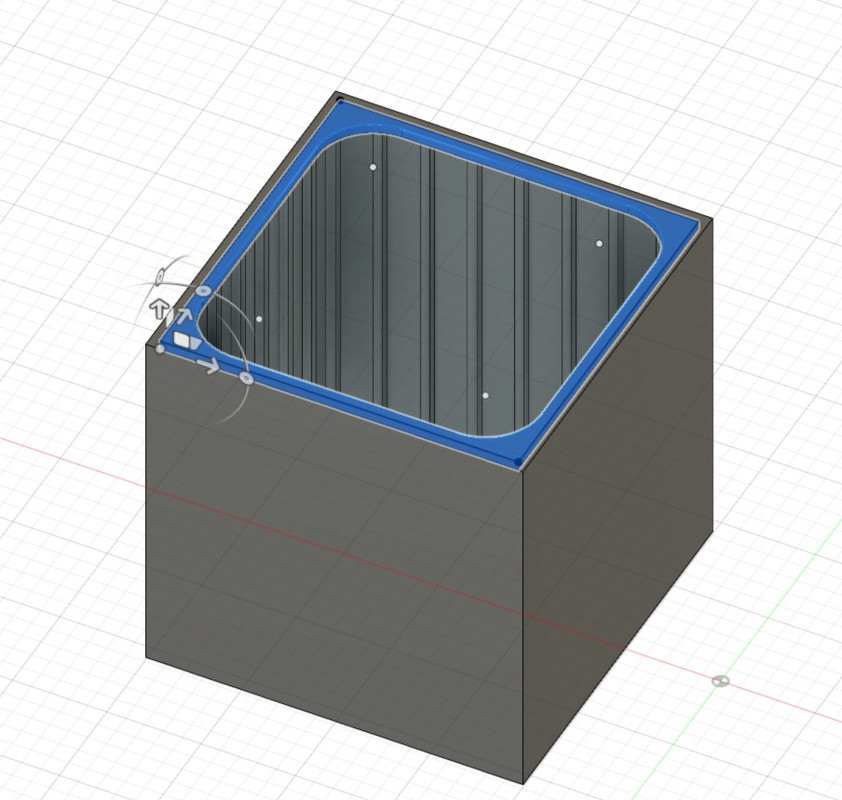

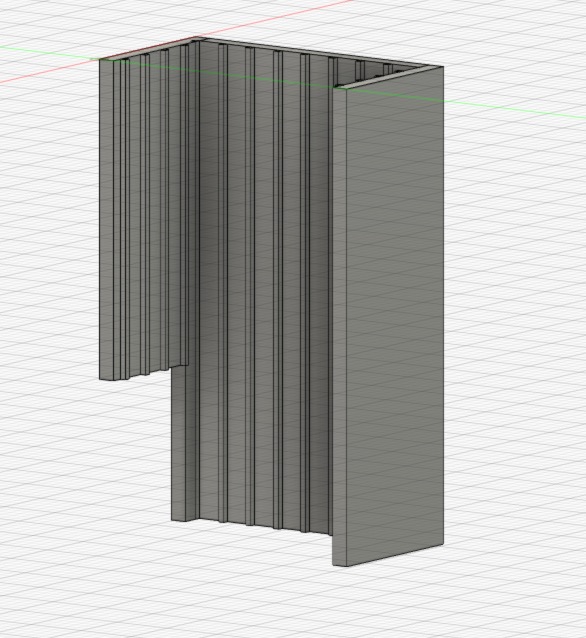

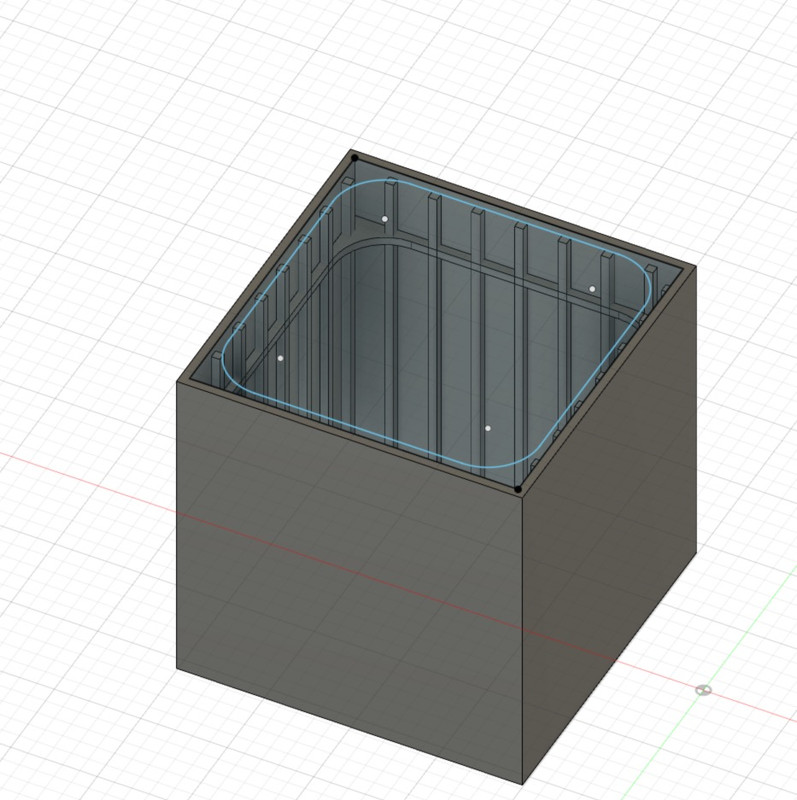

J'extrude les 4 parois jusqu'à la hauteur du coude, car les conduits de cheminée partent en biais à un moment à 60°. Faut donc prévoir le coup..

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-21-48-55-322

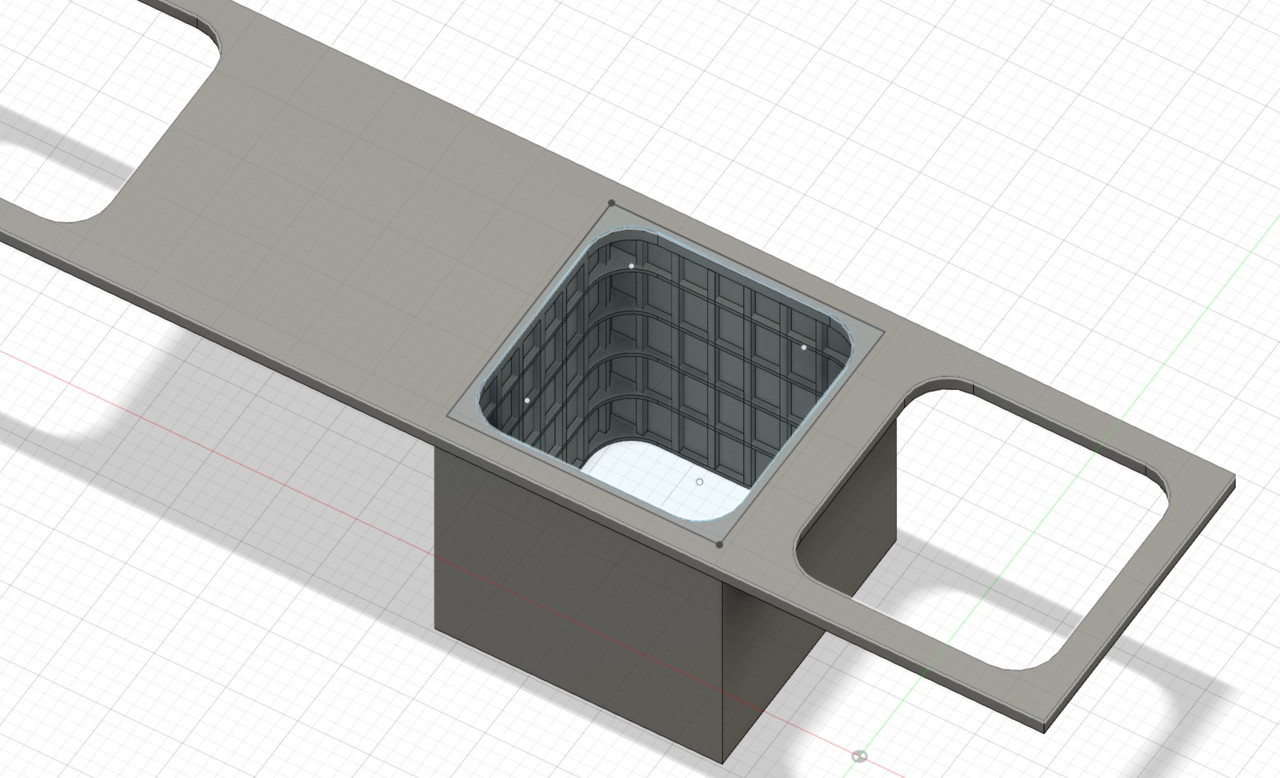

Comme les trois sont identiques, je me concentre sur cette première pour la terminer complétement, je ferais un copier/coller plus tard.

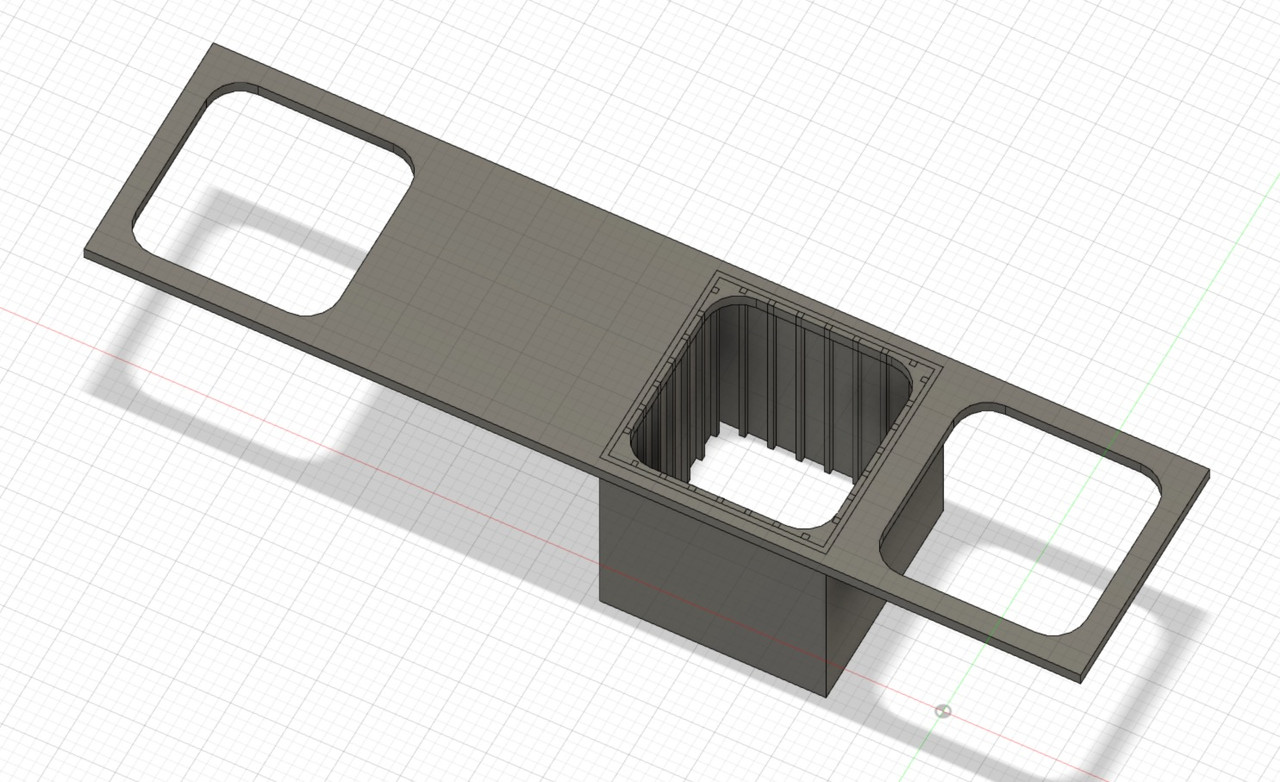

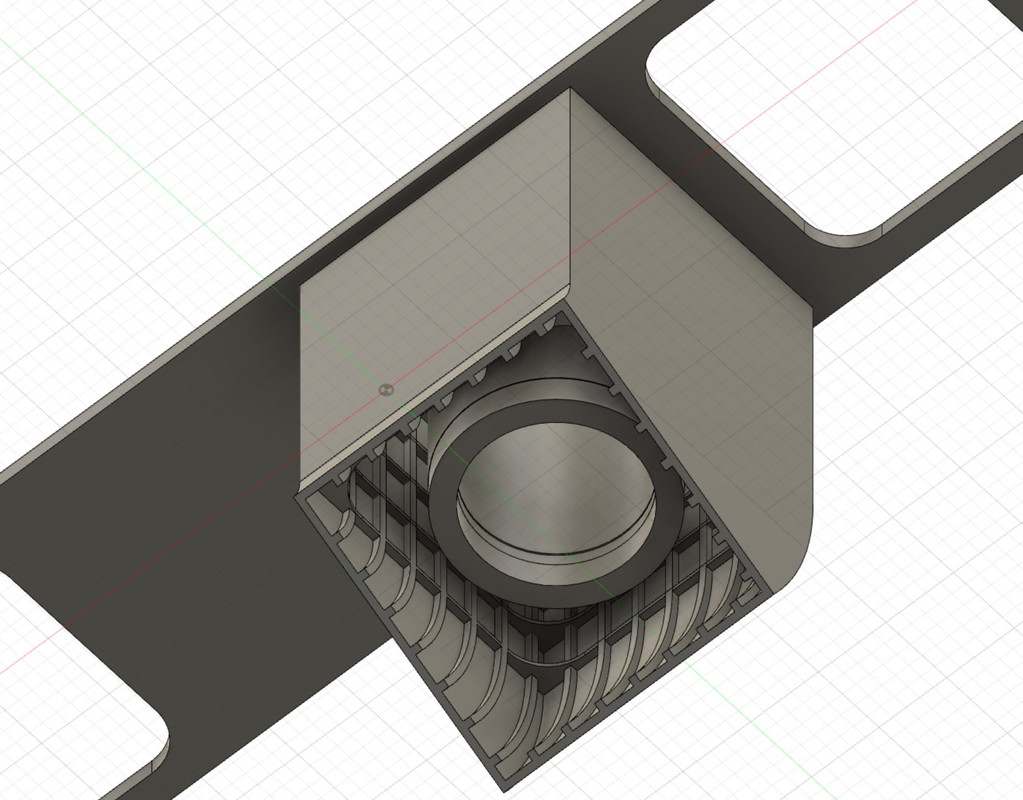

Je m'occupe des raidisseurs de cloisons verticaux.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-21-57-01-298

Que j'extrude aussi.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-00-40-326

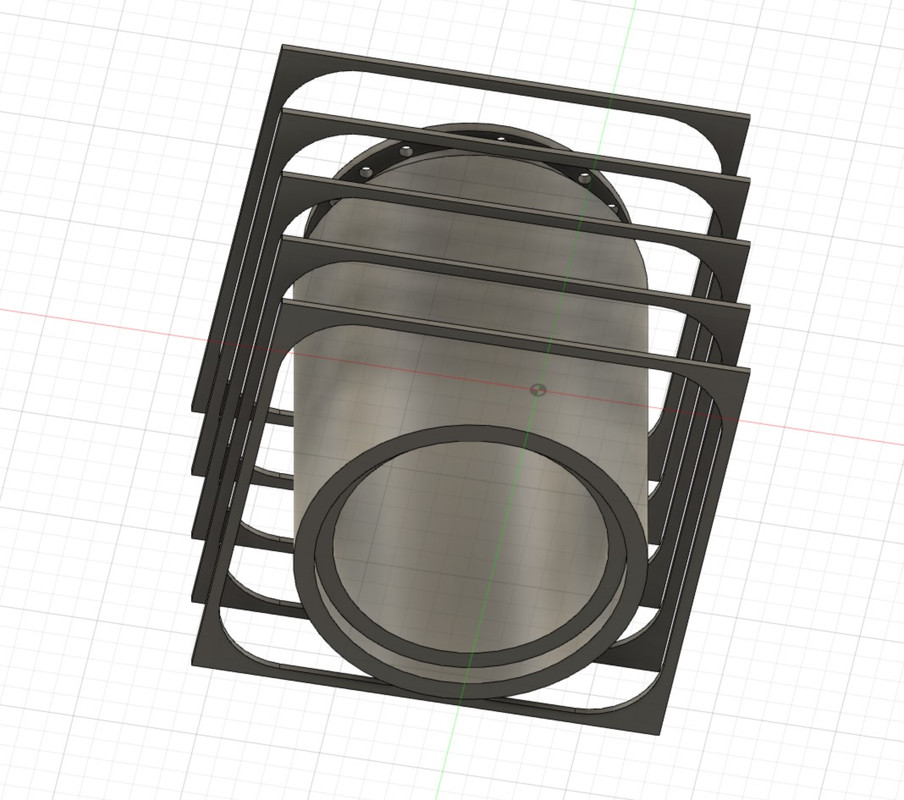

Puis les horizontaux, 5.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-07-03-665

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-09-31-991

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-10-38-480

Puis on fait du copier/coller, ça va vite.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-13-07-206

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-20-54-317

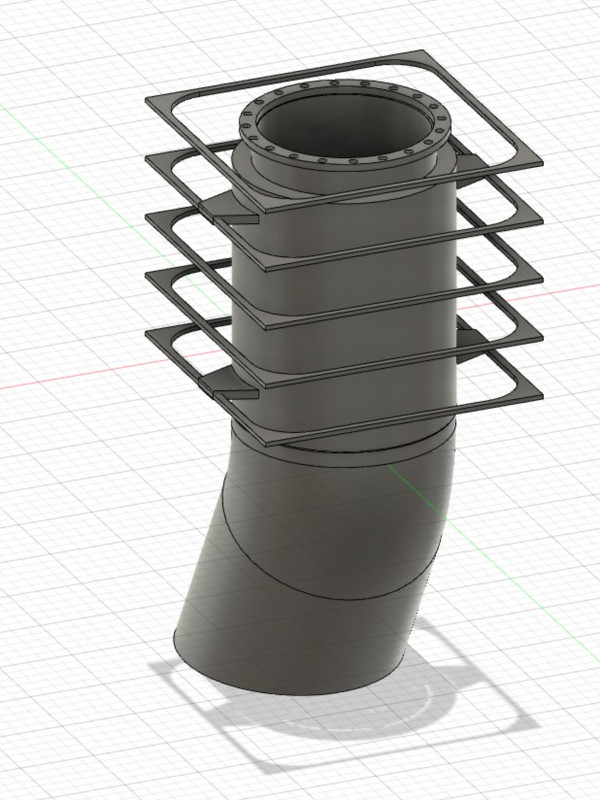

Je crée le premier tuyau d'échappement, il est entouré d'un calorifugeage, probablement de l'amiante à l'époque, confiné avec de la tôle fine. Ca ne se fait plus comme ça bien sûr à l'heure actuel, on utilise principalement de la laine de roche qui résiste bien aux températures élevées.

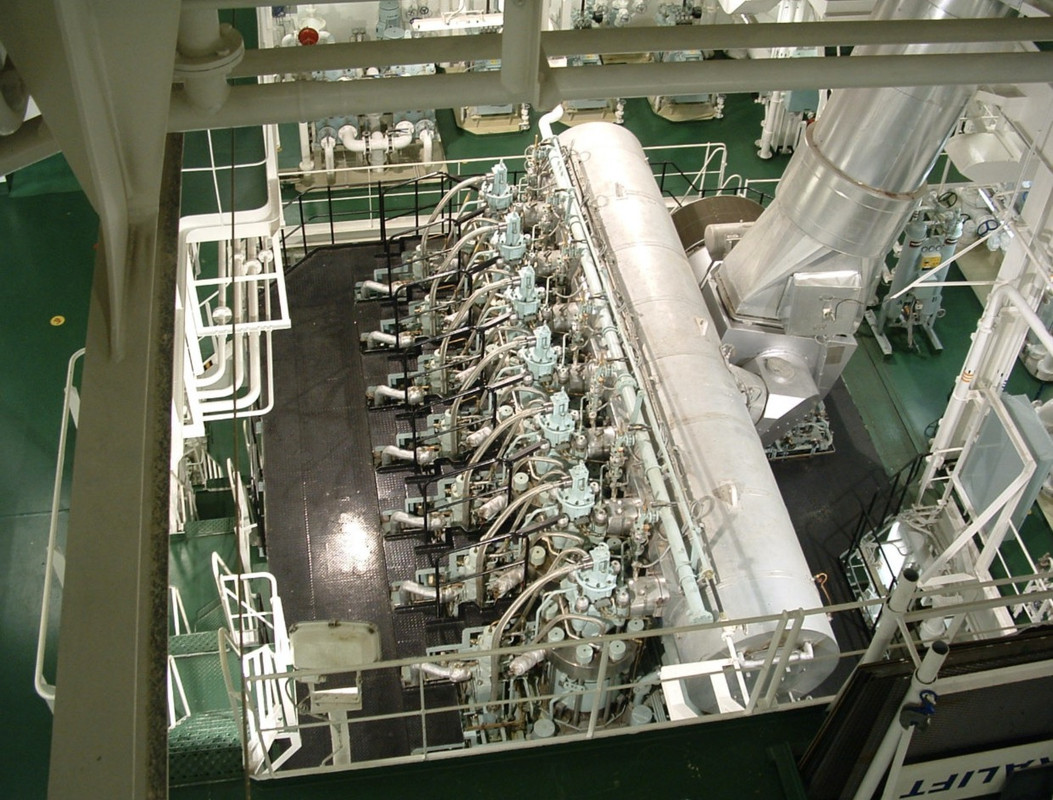

Un peu comme ici sur la sortie de gaz d'échappement de l'unique turbocompresseur de ce moteur Burmeister 2 temps de 14000 CV, la partie avec un diamètre supérieure renferme le soufflet de dilation avec ses brides de fixation. Photos persos.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-15-09-24-694

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-15-10-41-784

Création du tuyau, puis de sa bride.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-22-27-35-118

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-05-34-573

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-13-23-051

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-20-57-212

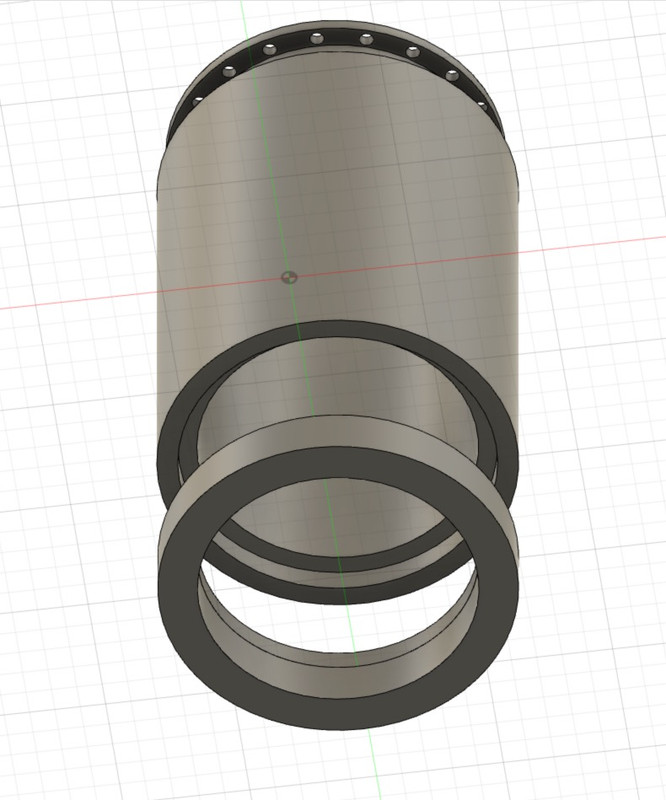

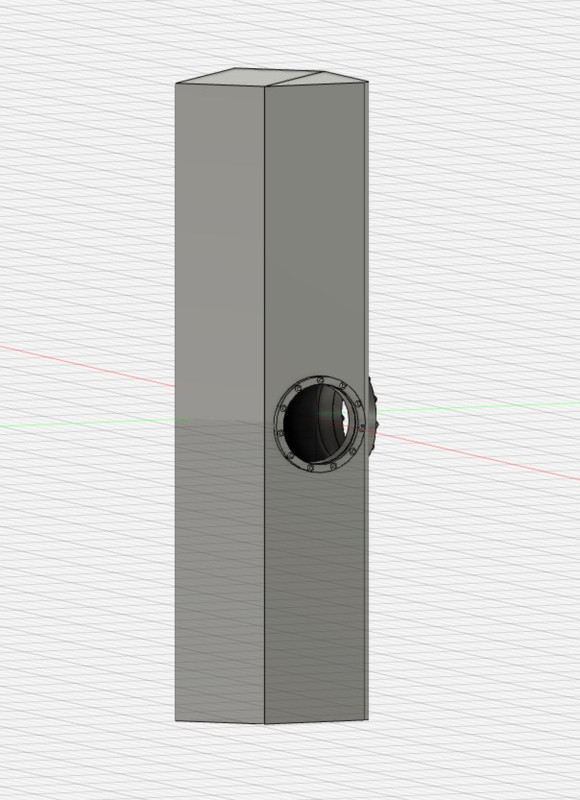

Je fabrique le tuyau en deux pièces qui vont s'emmancher. Car il faut pouvoir monter tout ça facilement et surtout peindre les éléments de différentes couleurs. Il faut toujours penser à la peinture.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-22-54-686

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-35-18-245

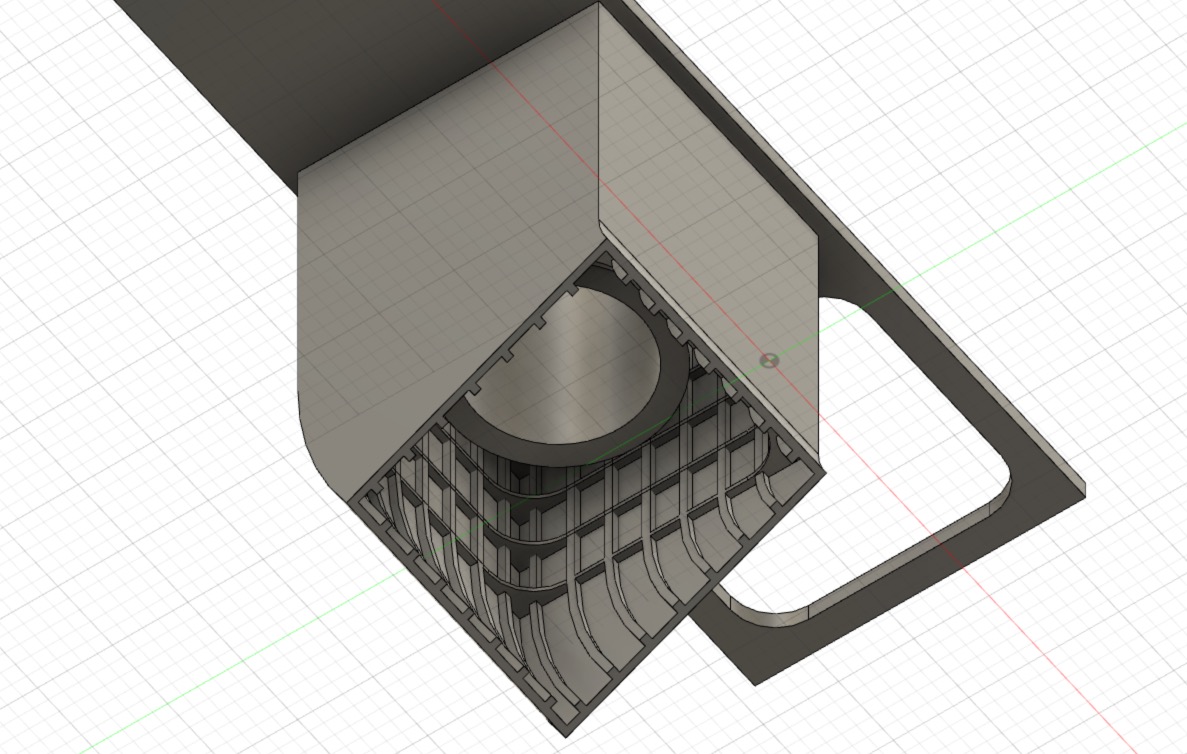

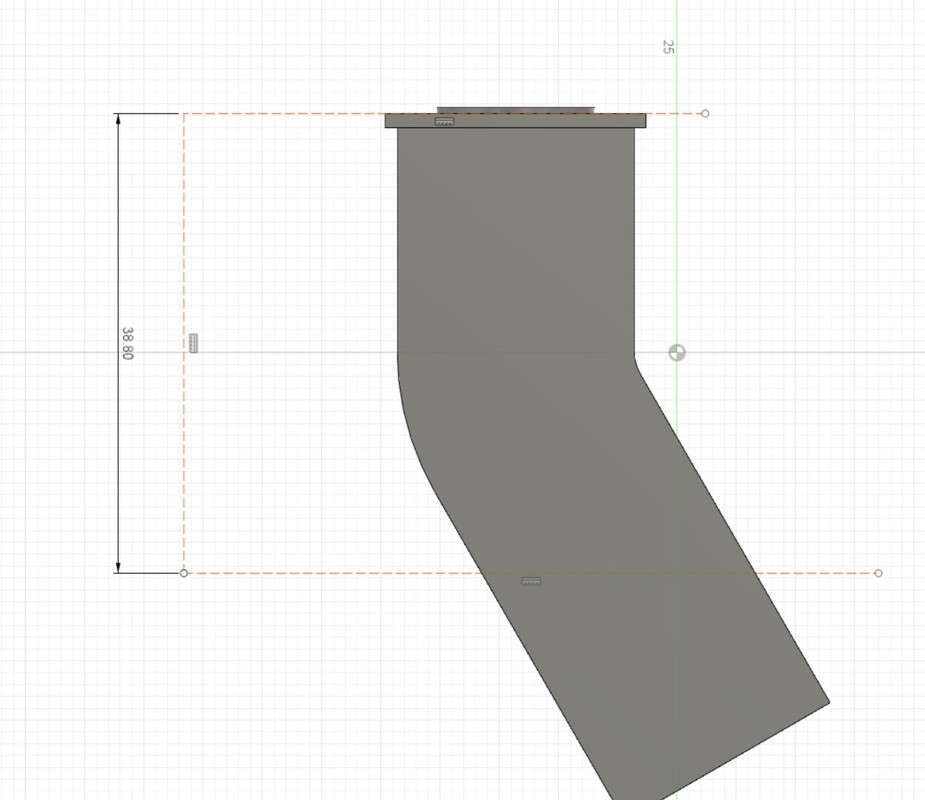

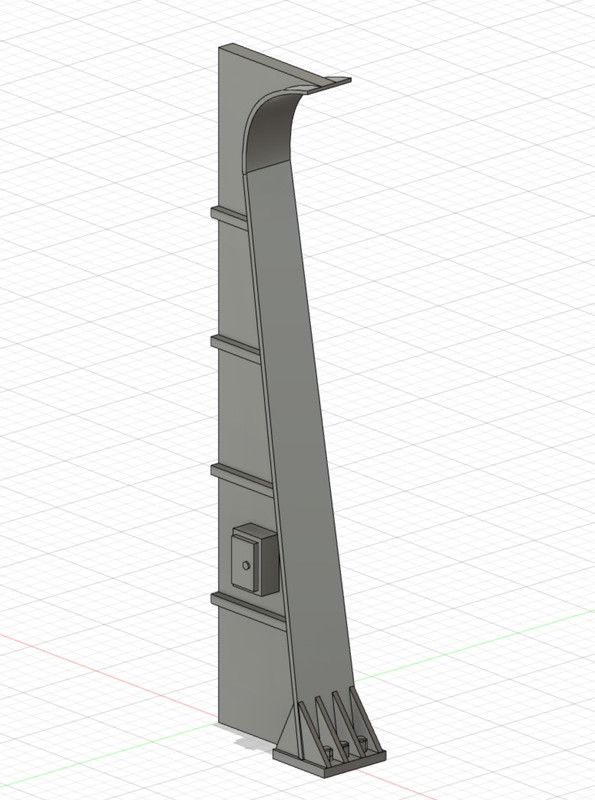

J'extrude tout ça mais en courbant les formes suivant un axe et un angle bien précis, celui du bloc.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-37-49-421

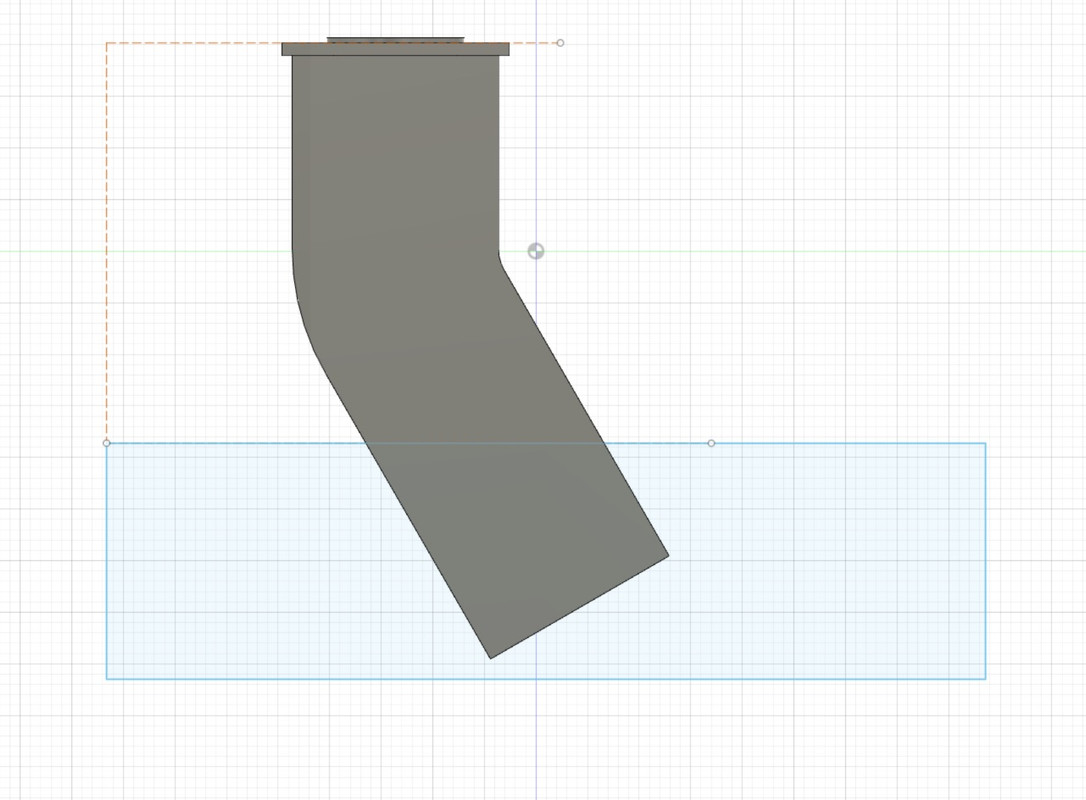

Je trace une ligne de construction qui va me donner la position du plancher du hangar grâce à la cote par rapport au plafond du bloc, c'est là qu'il faut que je coup le casing et le tuyau.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-40-41-126

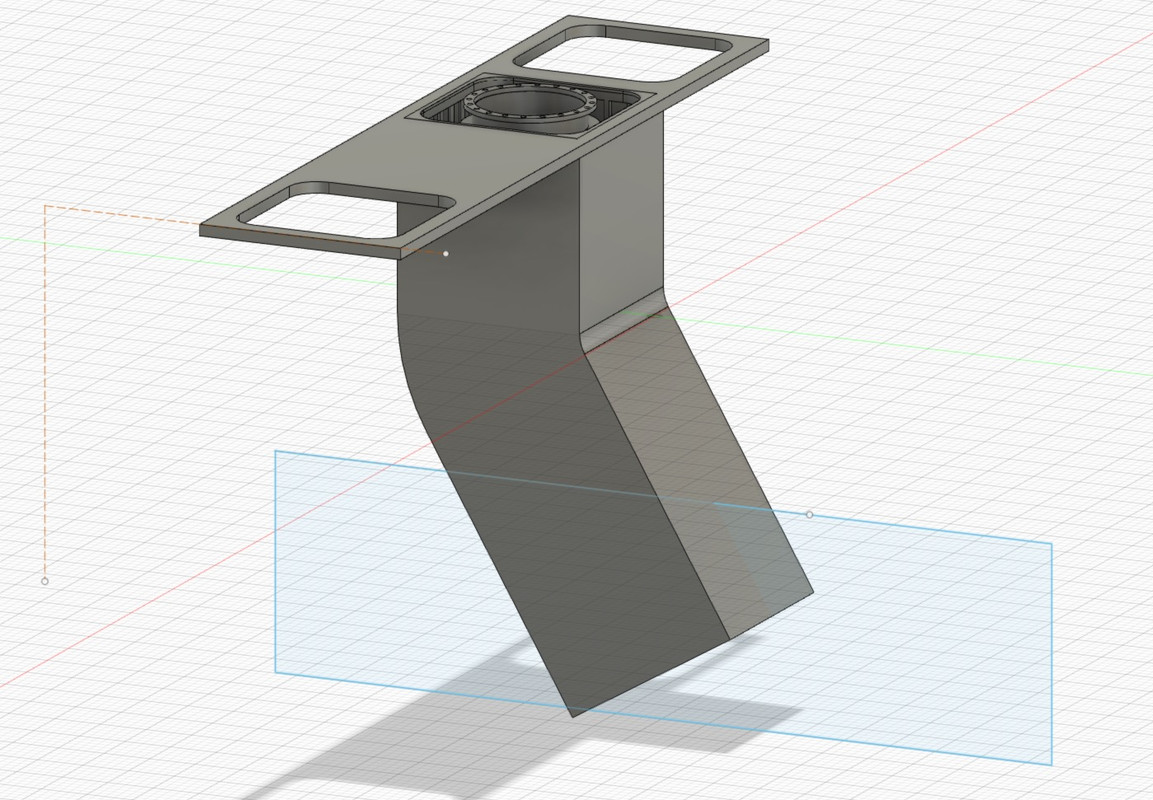

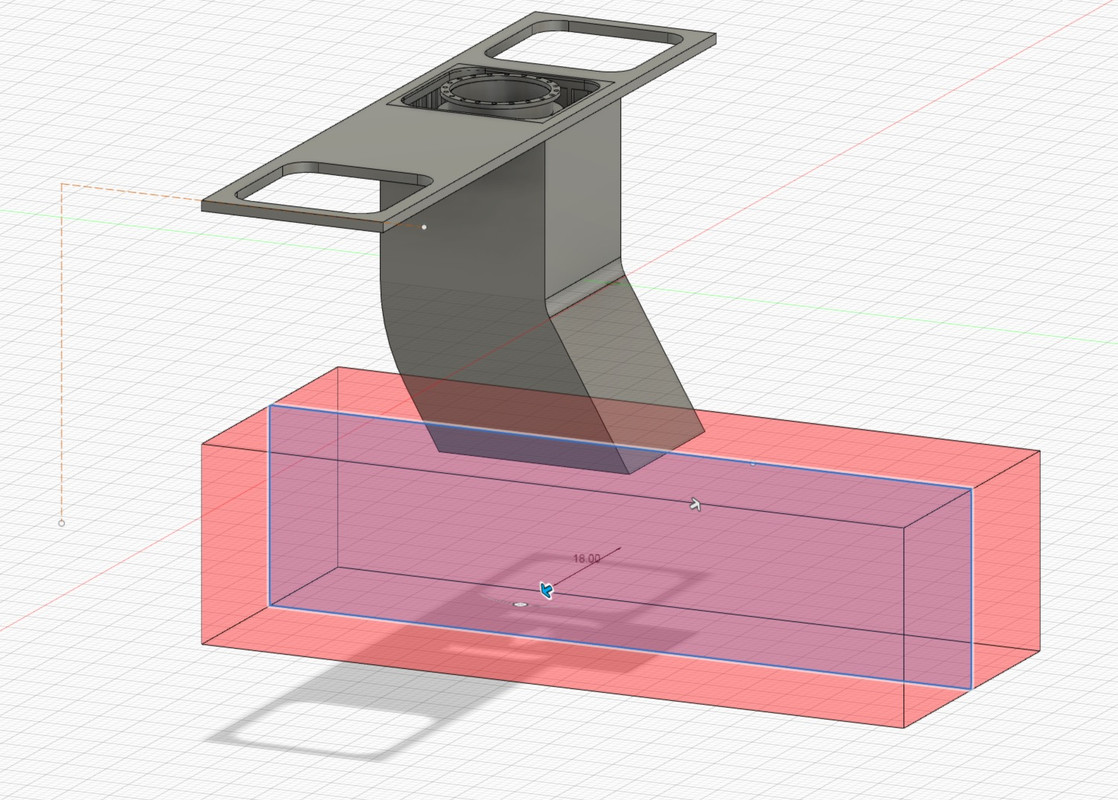

De là, je crée une forme rectangulaire qui me servir de rabot numérique, je vais extruder cette forme mais en négatif, tout ce qui va passer dans son champ va disparaitre d'où le rouge.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-41-34-234

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-41-54-192

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-42-38-285

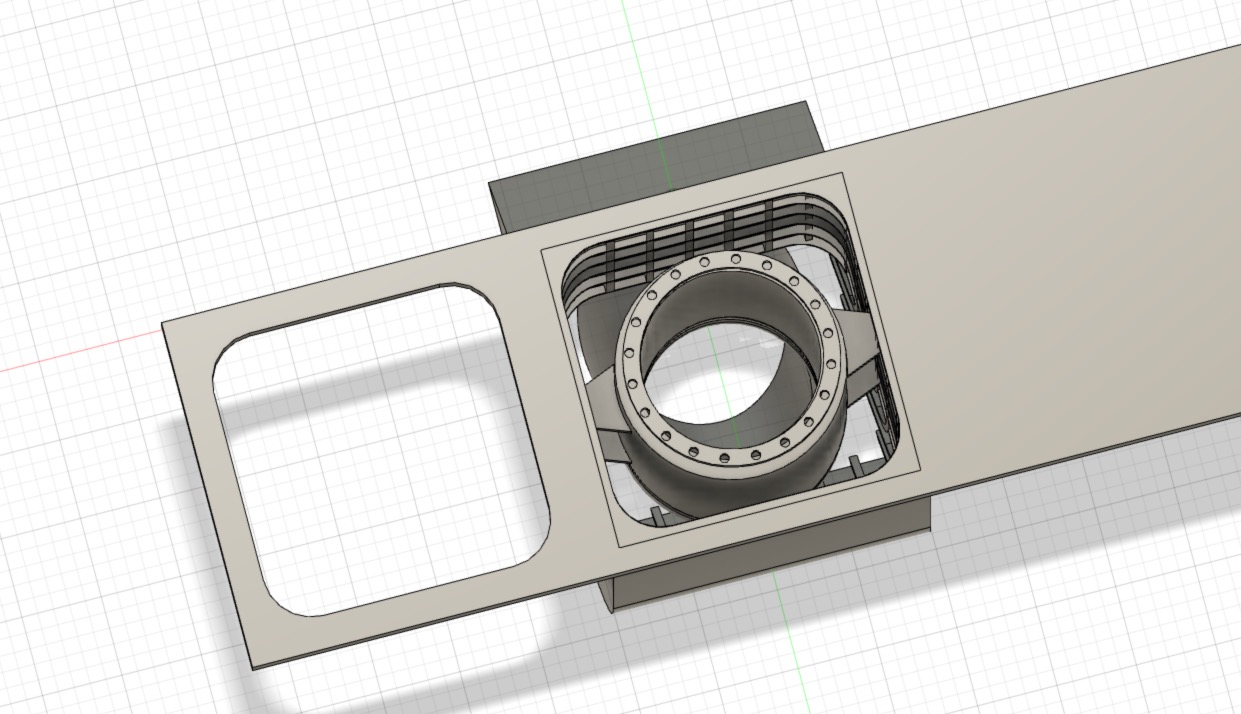

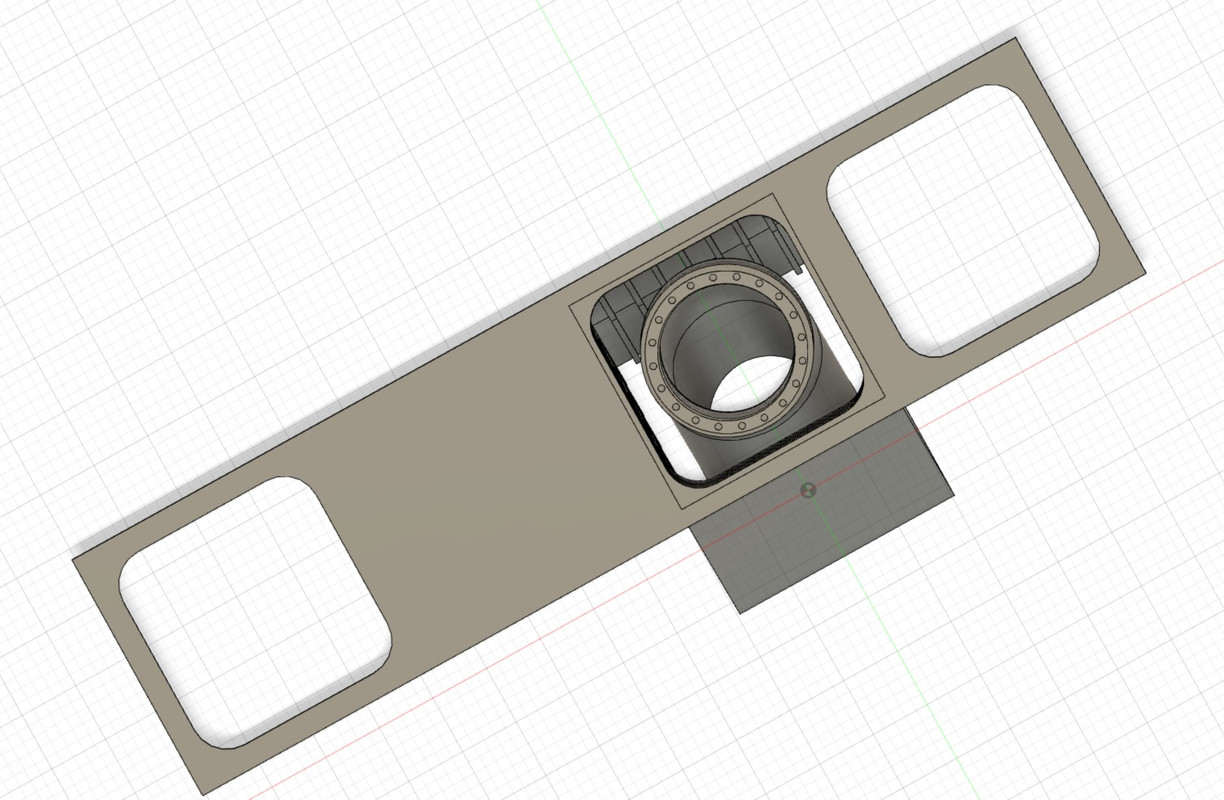

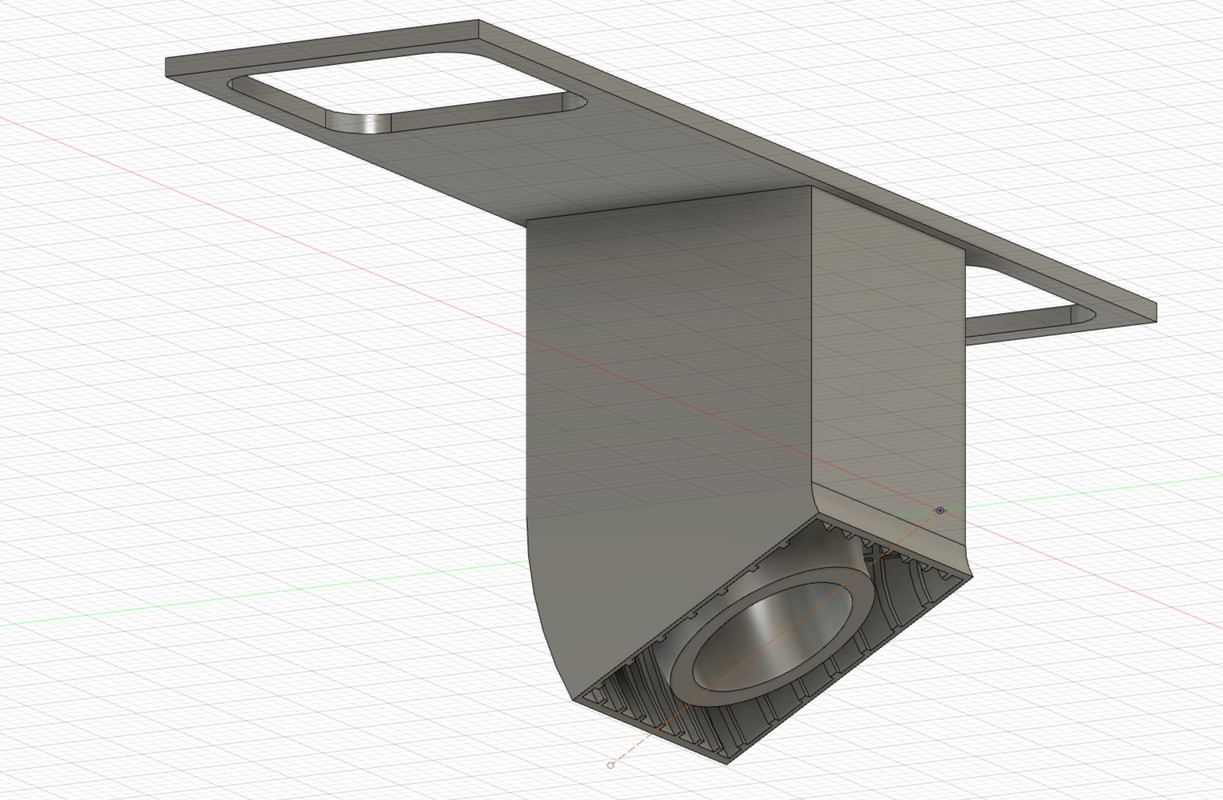

Voilà, c'est quasi terminer pour cette partie. Il reste à installer les ancrages du tuyau par rapport à la gaine.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-43-31-670

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-58-00-365

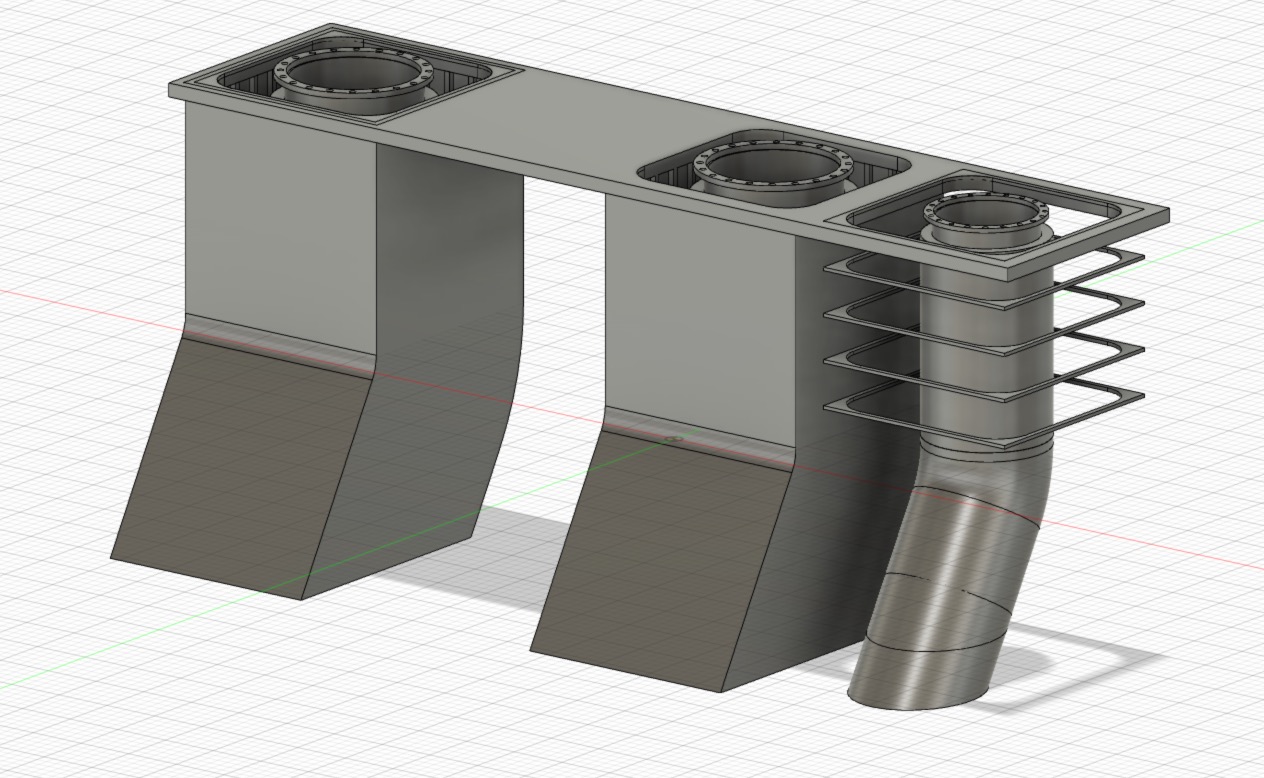

Et voilà c'est terminé, il reste le plus petit tuyaux à créer et à positionner à la place du gros.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-08-23-58-26-526

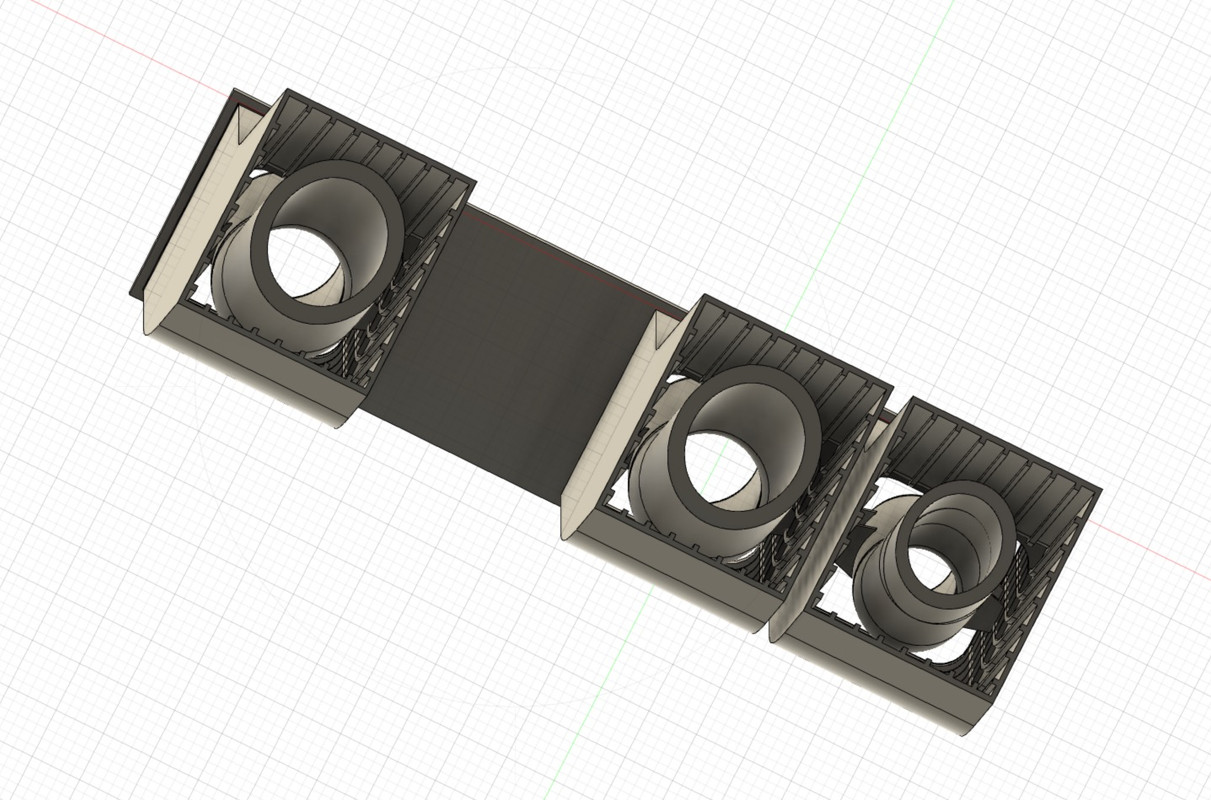

Je fais une copie et je la positionne dans l'emplacement avant.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-00-17-56-026

Inutile de refabriquer un tuyaux, je réduis la taille du gros et j'adapte la jonction avec le plancher du hangar

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-11-38-11-809

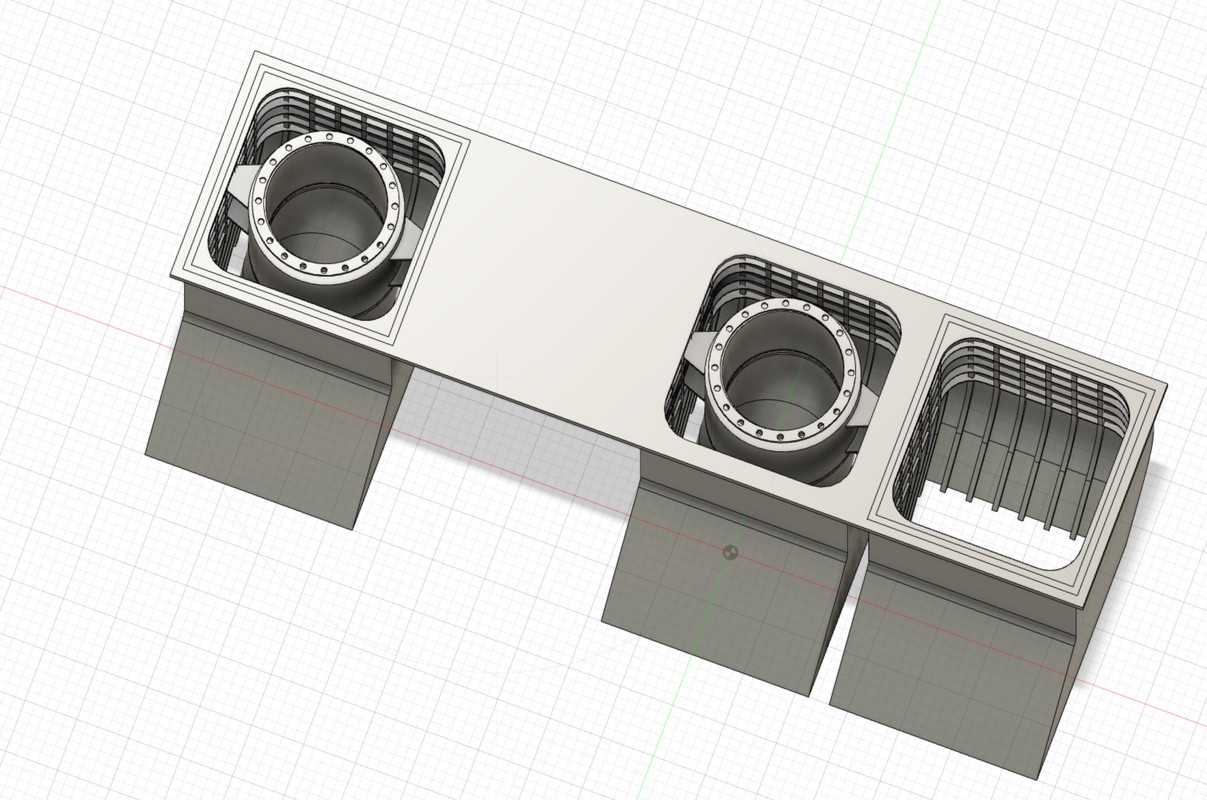

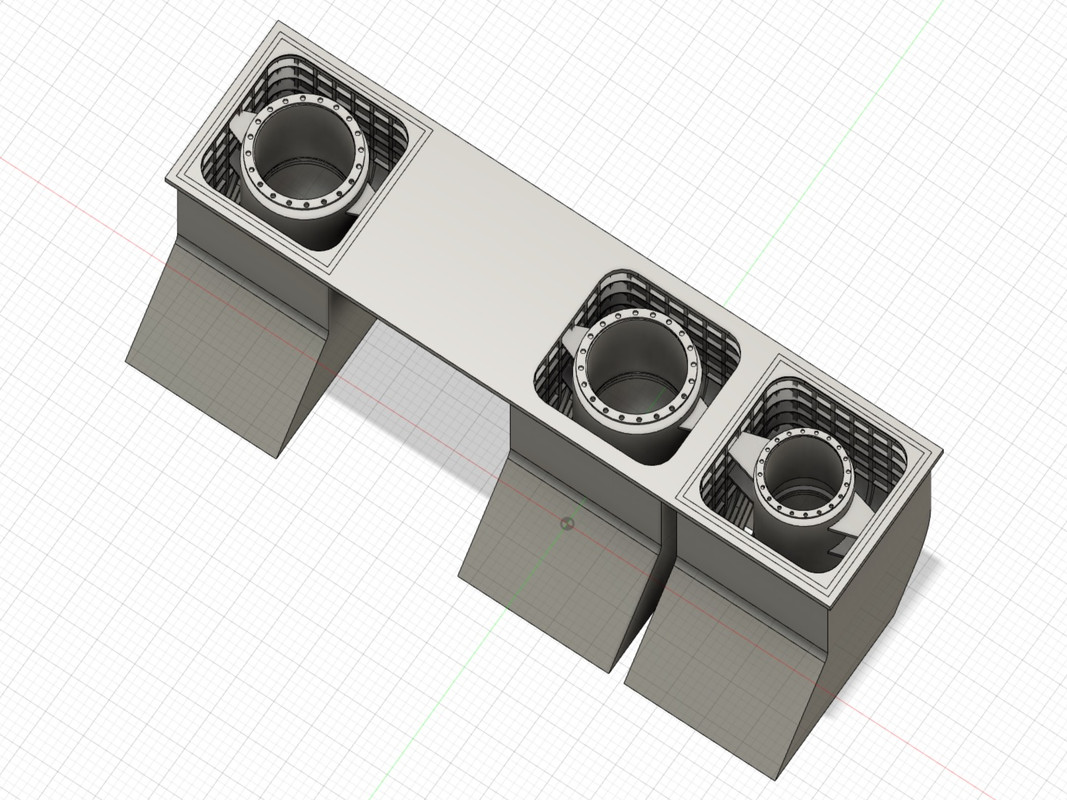

Cette fois le module est complet, reste à sauver en fichier .STL tous les éléments afin de les imprimer séparément. Car chaque éléments va demander un traitement spécifique à l'impression en terme de support.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-11-58-55-345

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-11-59-58-636

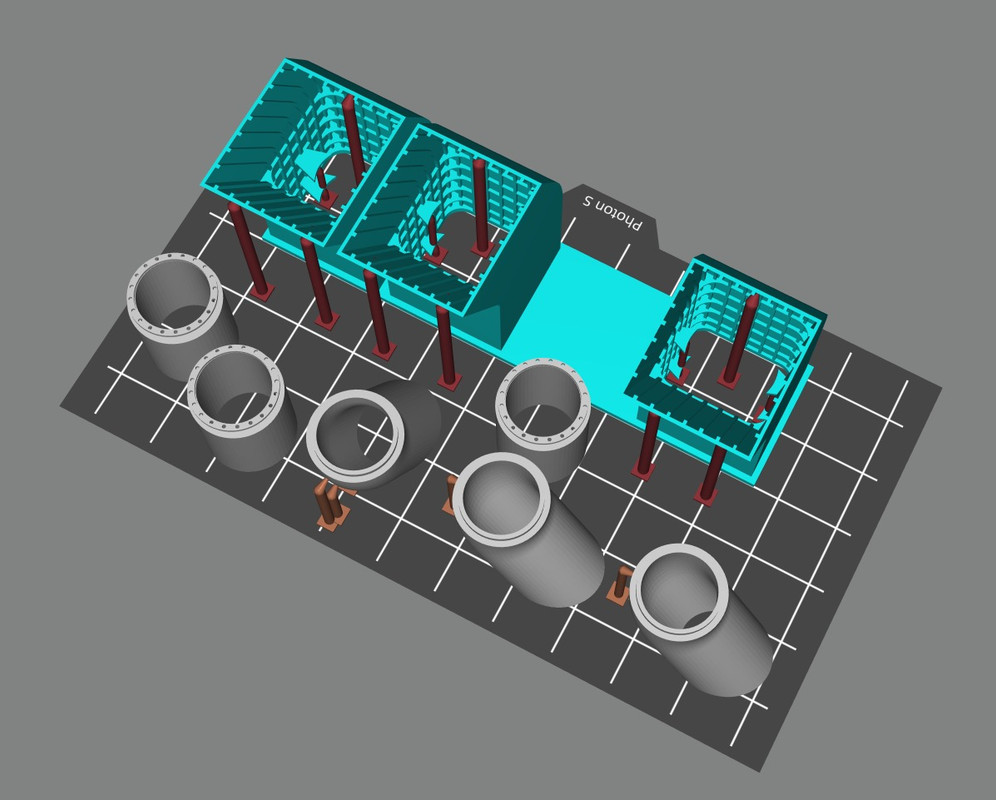

La plaque d'impression est bien remplie, les supports de renfort sont en place.

On verra le résultat dans 3 heures..

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-12-43-13-701

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMar 09 Juin 2020, 17:31

c est vraiment un super boulot que tu fais bravo !!!

_________________
Patrick
Revenir en haut Aller en bas
TENEZE Alain
Premier maître
Premier maître


Localisation : Amiens
Navire préféré : Richelieu, cuirassés US, Monitor US, LCM3

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMar 09 Juin 2020, 17:34

Pfffff ..... Hyper fastoche !!!!

J'm'en fait 10 comme ça tous les matins, pas de quoi se vanter !!!!!  Shocked Shocked Shocked

Non vraiment ...... travail complètement démentiel !!!!

Milles fois  Bravo... Bravo... Bravo... Bravo...

Alain
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMar 09 Juin 2020, 17:47

Bien le bon,jour

le dessin 3D reste pour moi du chinois par manque de temps

c'est incroyable ce qu'on peut réaliser

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMar 09 Juin 2020, 17:55

Superbement chouette !
Un conseil cependant : ne prolonge pas trop tes tuyaux sous le pont d'envol... car la tentation va te saisir... de dessiner toute la salle des machines Clown2
(remarque : nous on aimerait bien aussi)

_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.
Espérons que le fond de la mer est étanche.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.
Revenir en haut Aller en bas
Montage Maquette fr
Maistrancier
Maistrancier
Montage Maquette fr

Localisation : bangkok
Navire préféré : Yamato, akagi

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMer 10 Juin 2020, 03:57

Wow ton travail du détail est démentiel , je ne pense pas monter ce hornet après vu aussi beau haha

_________________
Guillaume pour les intimes Smile

Liens vers ma chaîne YouTube : Maquette Tv
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMer 10 Juin 2020, 18:45

Merci les gars, ça donne du courage! Wink

C'est pas trop mal, j'ai du re-percé les trous un peu car c'est très petit, avec une une mèche de 0,3 mm.

Reste la peinture blanche à appliquer à l'interieur des gaines, blanc légèrement jauni par rapport au blanc du garage à cause de la chaleur dégagée.

J'ai continuer de meubler le bloc central, dont l'ascenseur à bombes et torpilles. Il y a le rack à hélices de rechange à créer également.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-21-18-926

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-22-30-826


Une bonne partie de ce bloc et des détails que j'ai rajouté ne se verront pas car il y a des emménagements au plafond du garage à ce niveau, eux seront représentés, cabines, bureaux, salle de briefing des pilotes, cabine de l'Amiral, du Commandant.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-09-14-20-42-990

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-01-29-913

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-02-01-778

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-02-26-065

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-02-46-286

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-03-12-224

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-03-37-839

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-04-03-008

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-04-24-732

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-04-47-528

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-05-13-732

La plateforme de l'ascenseur à bombes qu'il a fallu créer. Je n'ai trouvé aucune photo de cet endroit.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-31-26-183

Le chariot à bombes fournit en PE dans le kit. 2 bombes de 725 kgs.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-10-18-33-12-783

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Canard
Maître principal
Maître principal
Canard

Localisation : Duclair (76 )

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyMer 10 Juin 2020, 19:11

C'est impressionnant ce soucis du détail... Et très agréable à suivre !

_________________
Philippe

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Bhe1010
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 01:17

Merci Philippe!

Ce soir, je me suis attaqué au râtelier à hélices de rechange, et à la "Conflagration et hangar control station", une sorte de tour de controle du hangar et qui sert probablement également d'abri avec deux hublots pour voir ce qui s'y passe en cas d'incendie, explosion etc..

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-00-18-43-027

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-00-17-00-653

Création 3D, j'ai rajouté de la boulonnerie aux hublots antidéflagrants..

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-00-17-46-130

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-00-27-58-239

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Cédric
Aspirant
Aspirant
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 05:52

Bonjour Pascal,

De plus en plus fou !!

Bravo...

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Clément Lenoir
Second Maître
Second Maître
Clément Lenoir

Localisation : Limoges

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 09:02

Tout pareil, de plus en plus dingue! Bravo!
Revenir en haut Aller en bas
NOVA73
Maître
Maître
NOVA73

Localisation : Murviel-Les-Béziers (34)
Navire préféré : Coques grises US, IJN, RUSSE, FRANCE

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 13:04

Bonjour,

C'est vraiment un montage exceptionnel que tu nous propose de suivre. Très passionnant. A chaque jour je suis en attends et impatient des nouvelles avancées de ton projet.

J'en redemande.

Amicalement.
Alain.
Revenir en haut Aller en bas
Le renard du désert
Maistrancier
Maistrancier
Le renard du désert

Localisation : Suisse
Navire préféré : Du moment que ça navigue...

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 18:11

Franchement, j'ai jamais rien vu d'aussi impressionnant ! Je me prend une terrible claque de précision la

_________________
Et si nous avons perdu cette force, Qui autrefois remuait ciel et terre,
 Ce que nous sommes, nous le sommes : Des cœurs héroïques et d'une même trempe,
 Affaiblis par le temps et le destin, Mais forts par la volonté,
 De chercher, lutter, trouver et ne rien céder.

                 Alfred Tennyson
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 21:00

Merci Renard et à Alain!

Aujourd'hui, je me suis occupé de l'impression de la "tour de contrôle" du hangar, et du renfort structurel au coin du bloc central. J'ai également mis un rail pour supporter les hélices stockées, on le voit sur la photo du Wildcat en entretien sur l'Enterprise CV-6, ce n'est pas disposé pareil que sur le Hornet.

Le bloc est quasi terminé du coté hangar, je vais pouvoir le peindre rapidement et m'occuper de la façade exterieure, puis après de l'autre coté.

J'ai fabriqué des flexibles de combustibles, probablement du rechange, qui sont étalés sur un des pass du bloc au dessus des hélices, on les voit sur les photos.

C'est la façon recommandées de les stocker, on évite de les lover pour ne pas stresser la carcasse acier et le caoutchouc toilé. Il faut savoir que ces flexibles ont une continuité électrique, c'est à dire qu'entre les deux connections rapides, il y a un fil qui les relient électriquement. Cette continuité doit être vérifiée périodiquement, et est annoté dans un registre des flexibles en ohms.

La raison de ce système est d'éviter des micro étincelles d'électricité statique (Les liquides qui circulent dans un tuyau en fabriquent) et donc des explosions surtout avec des combustibles légers, GO, essence aviation, kéro.

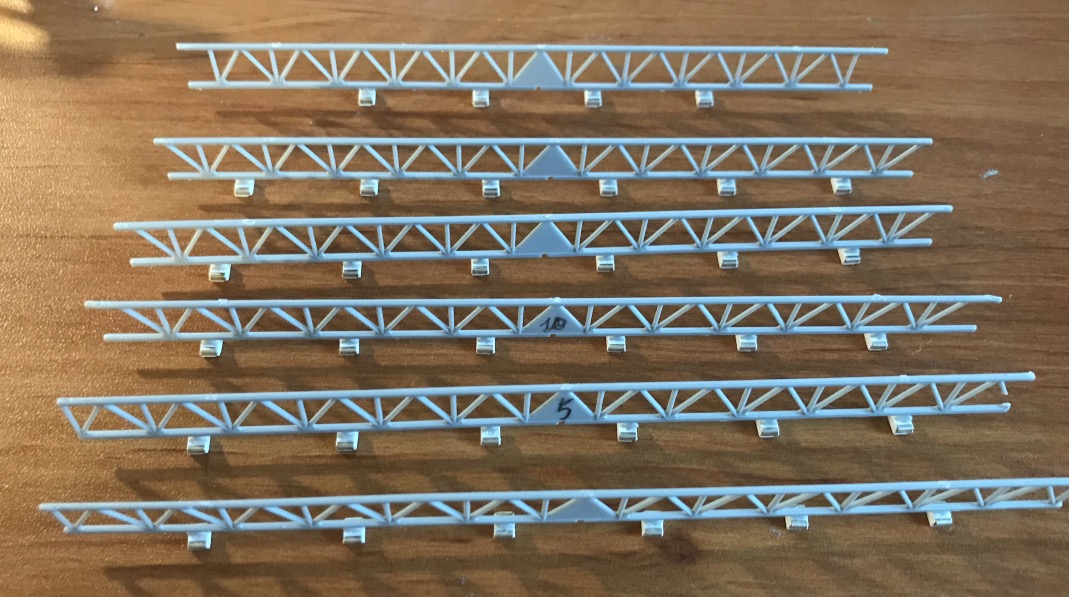

J'ai commencé à coller les leds sur les poutres en treillis du plafond. Soudures ce soir.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-21-06-56-272

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-07-21-23-44-546

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-15-49-36-570

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-31-14-207

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-31-46-435

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-32-23-284

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-32-41-054

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-33-05-524

Les fameux flexibles.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-42-48-287

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-11-20-57-07-537

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 21:17

Bien le bonjour

il est probable que pendant les pleins les avions sont reliés avec une tresse de masse comme les camions de carburant qui dépote

donc des dérouleurs de tresses de masse

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 21:45

Effectivement, non seulement, les camions, mais les navires entre eux pour un ravitaillement en mer ou quand un pétrolier dépote ou charge à quai, c'est la premiere chose qu'on branche avant de connecter les flexibles ou le bras de chargement. A quai il y a un cable spécifique fournit par le quai avec une pince. sur la coque au niveau des manifolds, il y a une plaque dans un métal comme du laiton, inoxydable peut être du cunal, pour y accrocher la pince.


_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Poupou33
Maître
Maître
Poupou33

Localisation : Gradignan
Navire préféré : Plein

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 22:54

Mais c'est de la folie ton montage!!
Bon du coup le mien est à l'arrêt complet, je me régale à suivre ton post. Par contre c'est dommage les 3/4 des détails vont être cachés, heureusement que tu fais des photos.
Philippe.

_________________
<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Captur12
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptyJeu 11 Juin 2020, 23:05


Je pense qu'on verra bien plus. Le pont d'envol va être démontable avec l'îlot; il faudra probablement que je le renforce un peu pour pas qu'il ne se courbe trop au démontage.

Pour ce qui est de cette partie centrale, on la verra bien par les portes coulissantes bâbord.

J'ai hâte que tu redémarres le tien pour débroussailler le montage de l'îlot! Very Happy

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Lostiznaos
Elève officier
Elève officier
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptySam 13 Juin 2020, 00:03

Franchement, à chaque fois je déroule les pages sans trouver de qualificatif!
C'est stupéfiant ce boulot que tu réalises!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptySam 13 Juin 2020, 01:08

Merci Gilles, ta remarque est vraiment sympa, j'essais de publier un post à une fréquence au moins journalière quand c'est possible.

Quelques photos de la peinture du bloc central. J'ai remonté le portique des hélices en voyant une photo prises sous un autre angle.

J'avais fait un erreur.

Cloison ext. du bloc central, on en est juste au début du detailling.
<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-56-23-463

Le bloc central est terminé, reste peut être des micro-décals à poser.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-43-47-243

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-44-24-824

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-44-57-392

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-45-38-467

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-46-03-765

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-46-43-916

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-47-30-964

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-00-48-13-686

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-01-03-13-385

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-01-20-39-038

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Screenshot-2020-06-13-01-28-48-438

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
dark83000
Elève officier
Elève officier
dark83000


<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptySam 13 Juin 2020, 02:19

c est truc de dingue.....manque plus que les chiottes et la plomberie Smile

_________________
Patrick
Revenir en haut Aller en bas
Gianluca
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Gianluca

Localisation : SEICHAMPS (54)
Navire préféré : Richelieu

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 11 EmptySam 13 Juin 2020, 05:34

dark83000 a écrit:
c est truc de dingue.....manque plus que les chiottes et la plomberie Smile

Ne le tente pas, malheureux....  Razz Razz

Sinon, un énième bravo pour ce projet hors norme. Bonne journée.

_________________
Le mieux est souvent l'ennemi du bien...
Il faudrait juste que je m'en souvienne plus souvent   Very Happy
Revenir en haut Aller en bas

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>
Revenir en haut
Page 11 sur 13Aller à la page : Précédent  1, 2, 3 ... 10, 11, 12, 13  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
