Canard
Maître principal
Maître principal
Canard

Localisation : Duclair (76 )

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyVen 01 Mai 2020, 17:38

Impressionnant !!!

_________________
Philippe

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Bhe1010
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyVen 01 Mai 2020, 18:45

Merci.

J'ai percé le pont du hangar pour faire la modification déjà prévue de l'ajout de l'ascenseur auxiliaire..

J'ai deux ponts à créer sous le plancher du hangar au niveau de l'ascenseur avant, un peu de travail supplémentaire.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 A5-E19808-2-C24-43-F3-BE67-06-EE8-EB6-B563

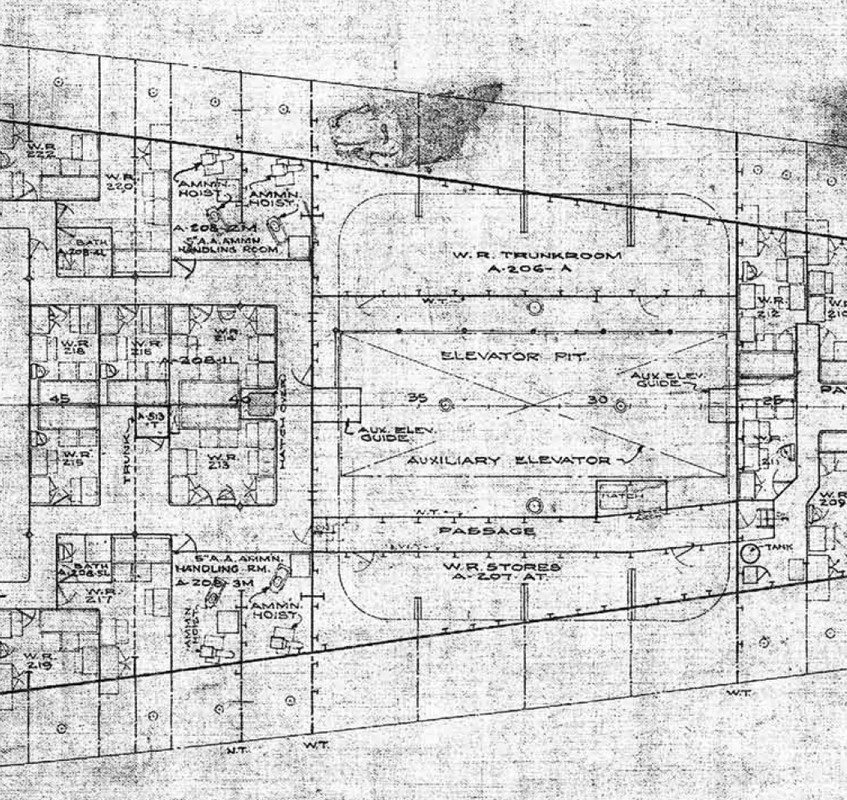

Pont principal (Hangar)

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-18-33-14-739

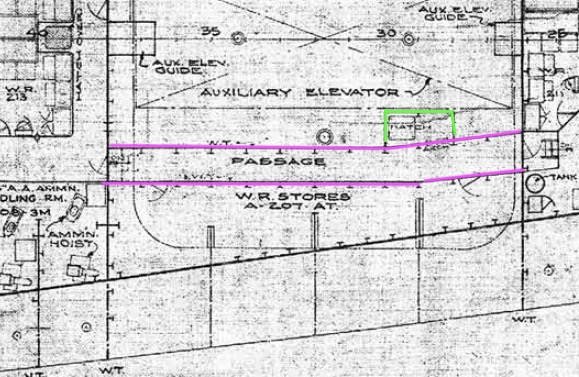

2eme pont.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-18-33-40-515

3eme pont

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-18-34-12-680

Vue transversale:

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-18-48-10-688

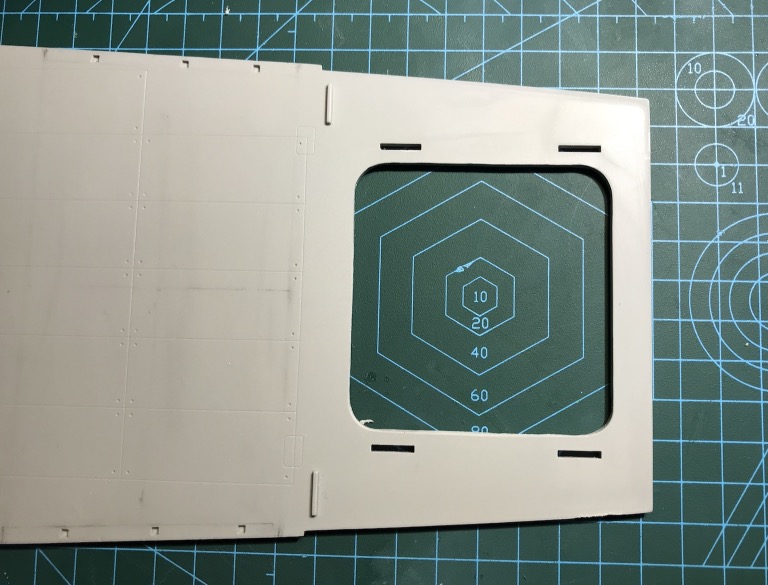

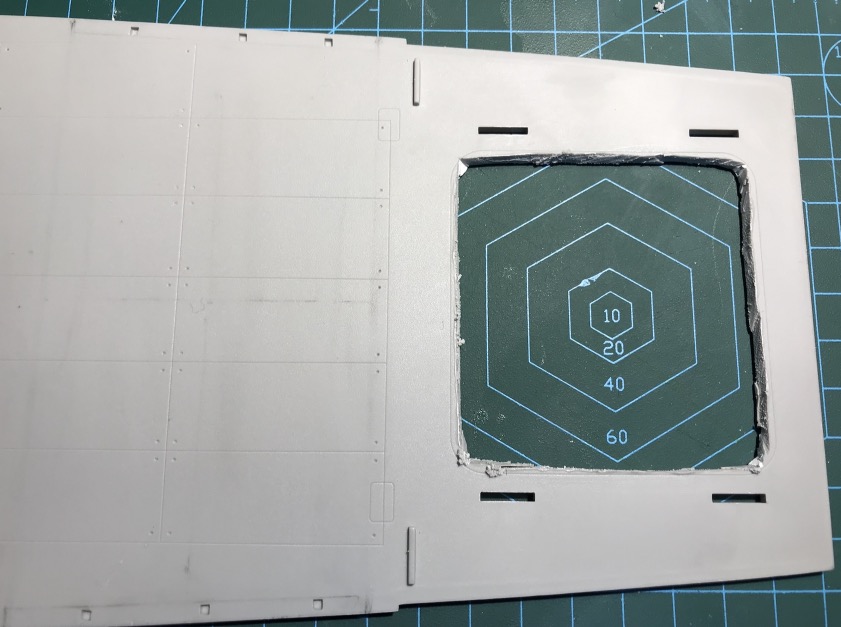

Découpage à la scie circulaire Drémel, ne pas faire de bévue surtout.  affraid

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-17-34-24-964

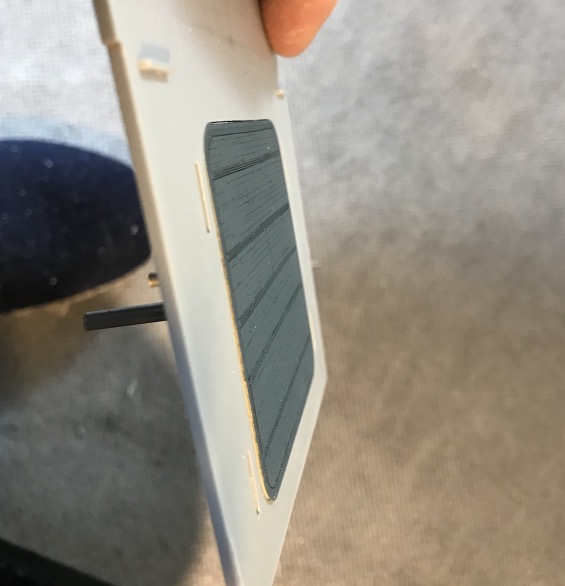

Ajustage, si l'ascenseur rentre c'est bon.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-17-34-48-696

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-17-35-06-243

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-17-35-24-523

Je fais pouvoir attaquer le gros scratch.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-01-17-35-52-251

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
papi45
Premier maître
Premier maître
papi45

Localisation : SEMOY ( a coté d'orleans )
Navire préféré : les gris surtout le richelieu

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyVen 01 Mai 2020, 19:14

Bonsoir Pascal

waouhhhhhh c'est une superbe réalisation .
Le hangar est géant avec les détails et éclairage qui sont au top.

je prend note merci

Amitiés
Eric

_________________
Amitiés

Rico



<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 15_210
Revenir en haut Aller en bas
Claude26
Quartier-maître de première classe
Quartier-maître de première classe
Claude26

Localisation : Drôme
Navire préféré : Portes-avions

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyVen 01 Mai 2020, 23:42

Pascal ton Hornet va être un chef d'œuvre ! Je me régale à chaque photo et je prends des notes pour mon hangar du Sao Paulo...
Le mien aussi sera éclairé mais différemment du tien, j'expliquerai tout ça en temps voulu.
Bonne continuation
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptySam 02 Mai 2020, 00:12

Merci Eric et Claude.

@Claude, je vais suivre ça de près! Cette boite Heller est top. Je vais peut être l'acheter pour du stock avant qu'on ne la trouve plus du tout. Abonné à ton sujet. Wink

https://www.laroyale-modelisme.net/t24559-porte-avions-sao-paulo-heller-1-400-sur-base-foch-clemenceau-pe-scratch


_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptySam 02 Mai 2020, 00:29

Voilà pour aujourd'hui c'est fini, on ferme le chantier.

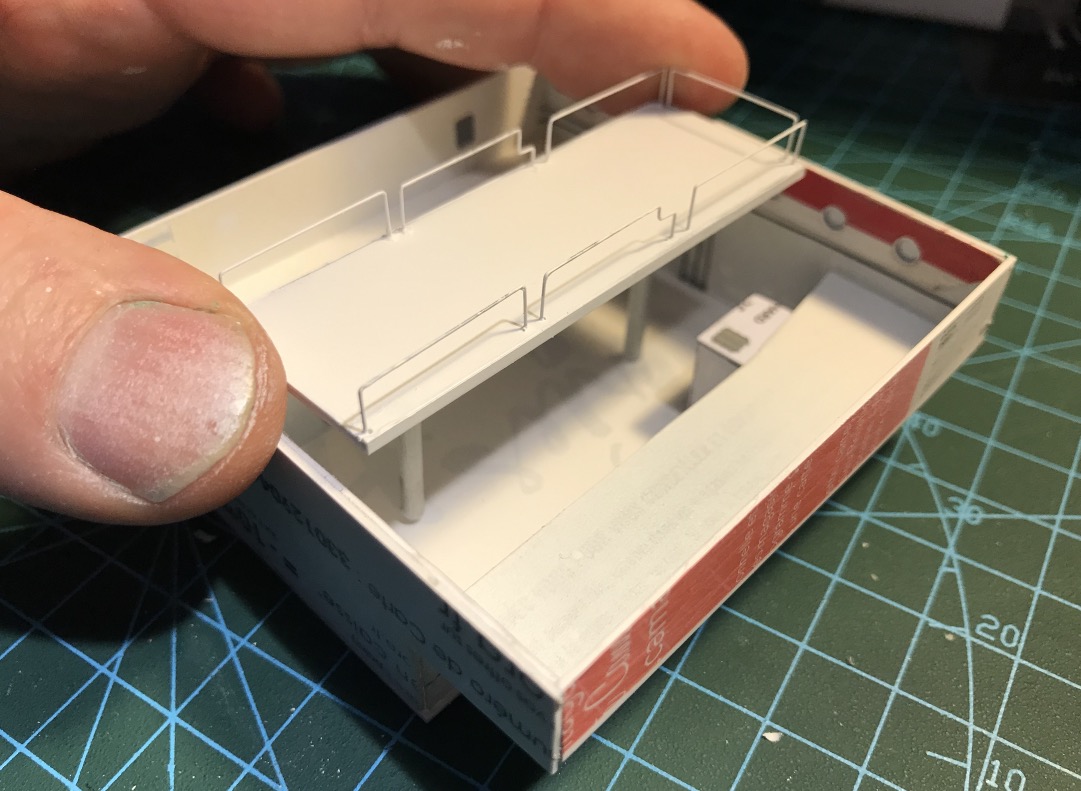

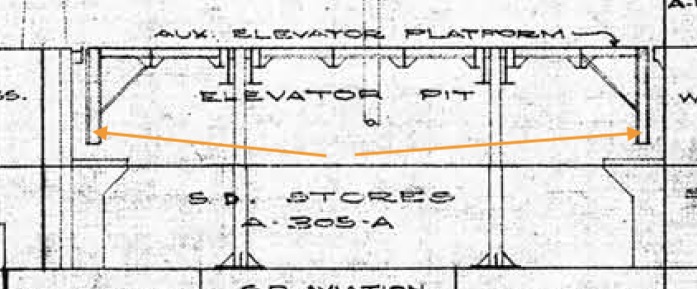

Je mets une photo du couple 26 avec le plan des ponts, il sert de couple maitre pour définir les plaques à découper. Les mesures sont justes maquette versus plan du original du Yorktown à part que l'ascenseur est un poil plus long, il faut donc en tenir compte, sinon la forme de la coque semble correcte à première vue.

J'ai taillé dans les cartes de fidélité de ma femme. Elle sera marraine du navire pour la peine! Je vous laisse le soin de trouver le nom des différents commerces qui m'ont sponsorisé ! clown

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-00-13-40-645

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-00-14-38-305

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-00-15-17-291

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-00-29-09-510


_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 00:02

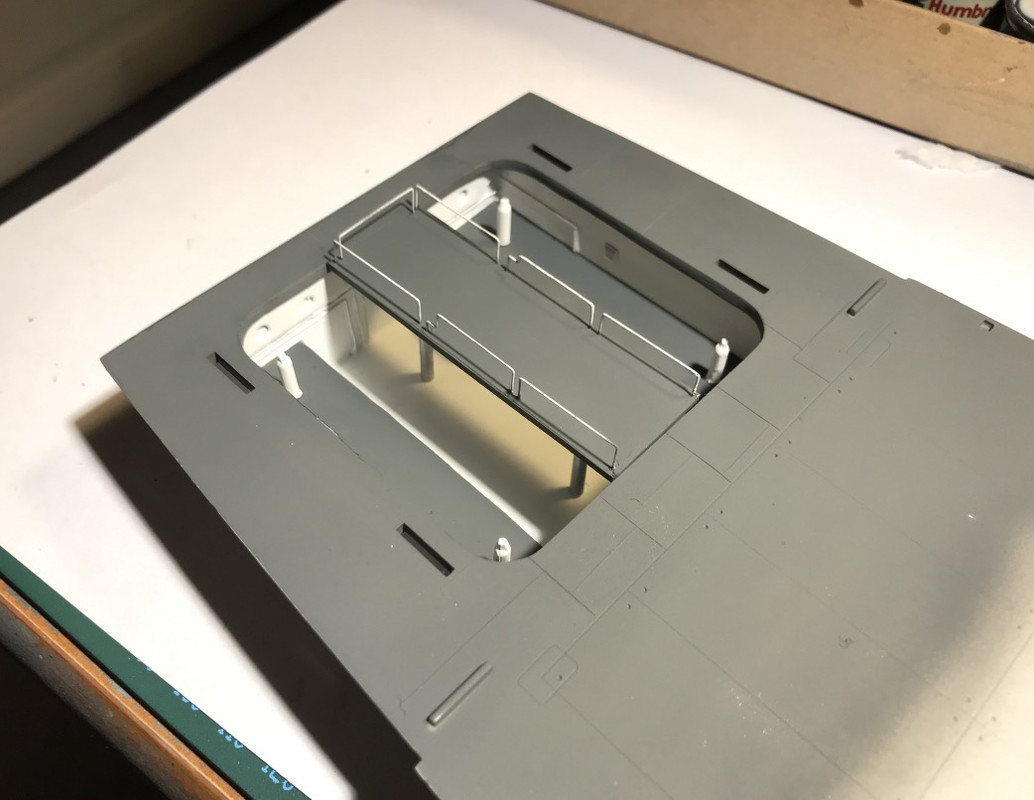

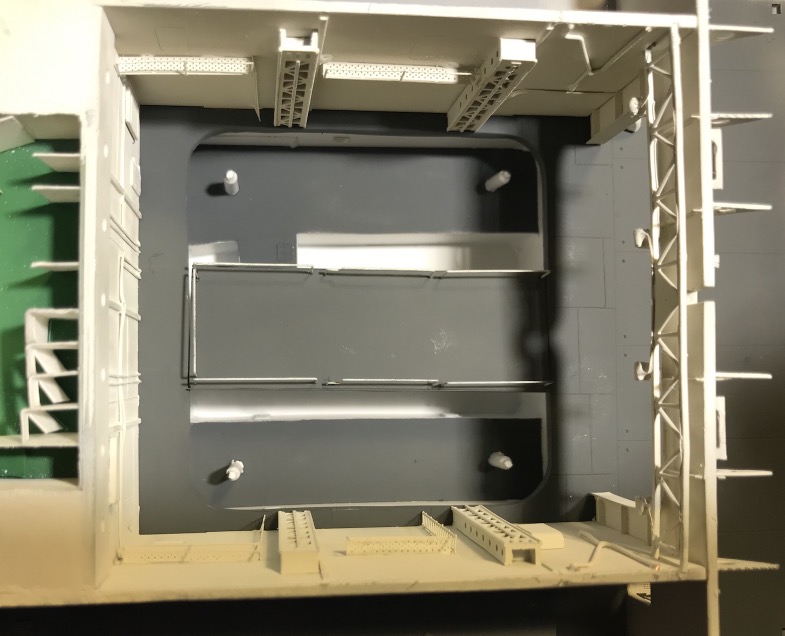

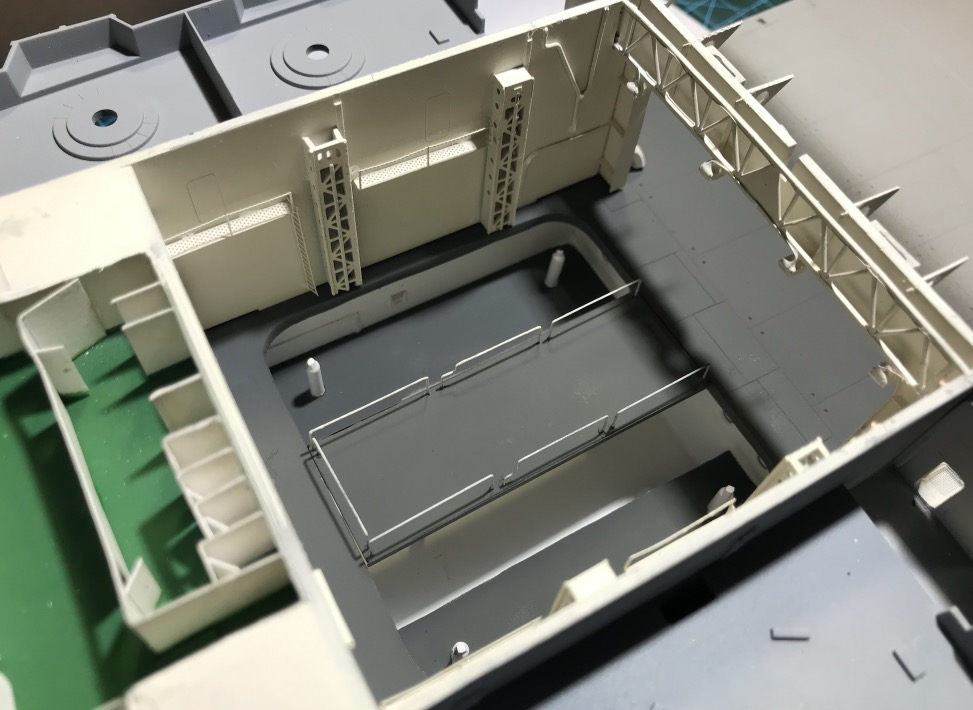

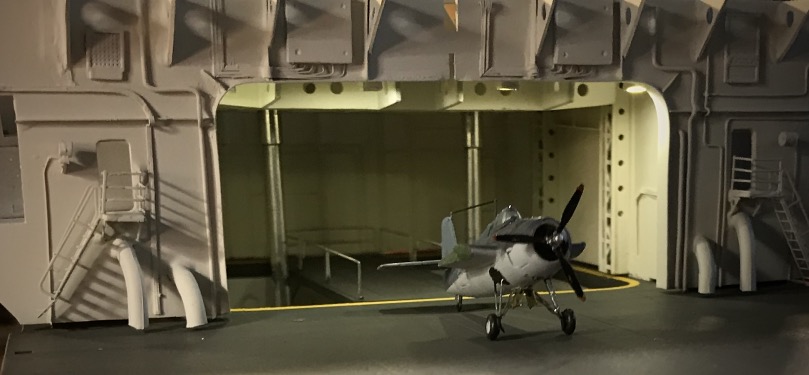

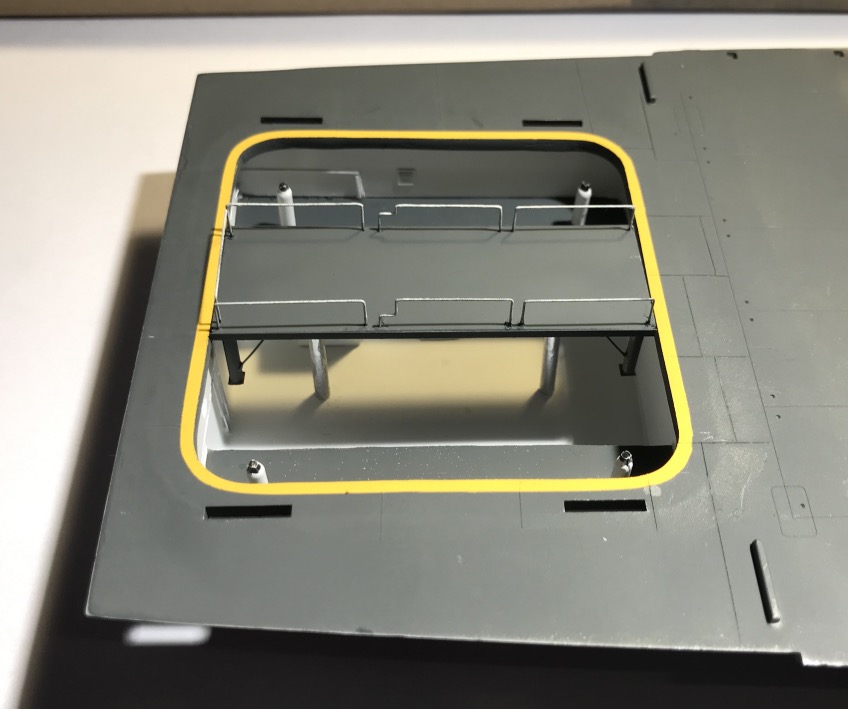

Voilà, c'est quasi terminé ma grosse amélioration avec que de la récup. Reste les deux vérins de l'ascenseur principal à fabriquer, plus long et plus fin, au tour et en alu bien brillant comme le chrome.

Des petits défaut à gommer par ci par là, mais rien de grave, rien n'est vraiment coller encore.

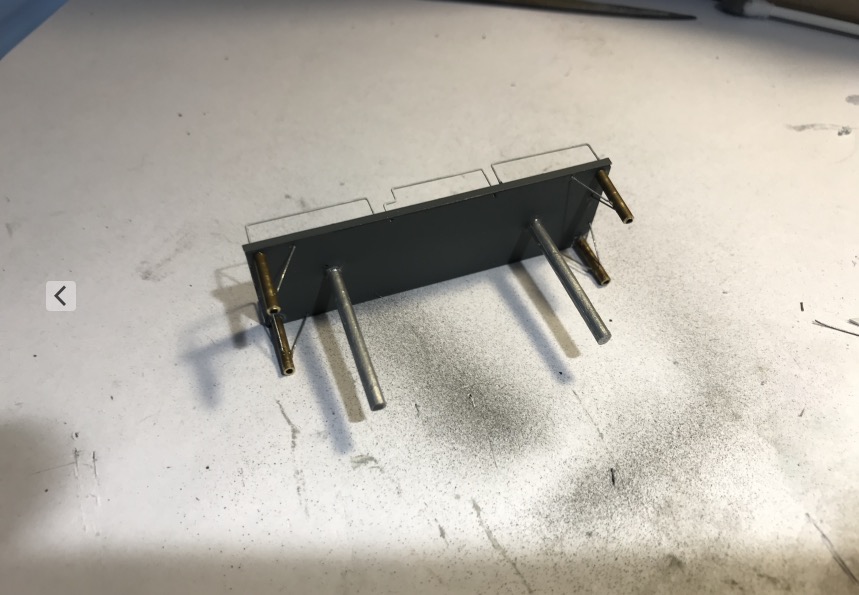

Les batayoles de l'ascenseur sont fait de cordes à piano très fine du 0,3 mm que je viens de recevoir. Celles du milieu à droite et à gauche ont une forme particulière chacune et différente, peut être pour laisser passer les poutres de la structure de l'ascenseur principale quand il est en position basse.

Il y a une échappée à tribord, probable sortie de secours pour les ponts inférieurs. A coté de l'échappée, il a une coursive qui traverse le pont 3 de l'ascenseur aux de l'avant vers l'arrière. Du coup le magasin td 207 et plus petit que l'opposé le 206 à bd.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-45-00-241

A gauche sur la photo, ça serait des caisses en bois à mon avis contenant des pièces de rechange.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 A5-E19808-2-C24-43-F3-BE67-06-EE8-EB6-B563

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-17-58-031

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-18-13-955

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-18-29-296

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-18-49-558

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-19-10-338

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-57-01-749

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-19-46-771

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-21-10-465

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-21-28-452

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-21-50-095

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-02-23-22-13-324

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Montage Maquette fr
Maistrancier
Maistrancier
Montage Maquette fr

Localisation : bangkok
Navire préféré : Yamato, akagi

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 03:20

Quel travail dites donc je suis fan, et sinon tu prend quoi comme médicament haha? C'est magnifique

_________________
Guillaume pour les intimes Smile

Liens vers ma chaîne YouTube : Maquette Tv
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 10:44

Une bonne bière à 18h30.. Very Happy

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
PLEF
Premier maître
Premier maître
PLEF

Localisation : Les Landes
Navire préféré : Navires civils de préférence

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 10:46

Bonjour Pascal.

C'est drôlement bien fait, bien expliqué et bien détaillé, bref c'est très beau ! A suivre de près ! Bonne continuation.
A+, PLEF.

_________________
Toujours les bateaux sont bons, quand sur dunette et pont, les hommes le sont.
- Dicton des anciens de la voile -
Si haut qu'on monte, on finit toujours par des cendres/descendre.
Revenir en haut Aller en bas
Starlord
Second Maître
Second Maître
Starlord

Navire préféré : DKM et Royal NAVY

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 11:01

Ça avance hyper vite et de façon très précise. C’est superbe.
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 16:32

Merci!  Wink

Fabrication des nouveaux vérins en alu plus longs, perçage du pont 3. Ces vérins vont quasiment jusqu'au fond du navire.. La centrale hydraulique se trouve sur la première plateforme. Pour ma part je m'arrête au pont 3.. Very Happy

Le pont 4
<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-16-13-55-939

Et en dessous la première plateforme avec la centrale hydraulique de l'ascenseur ou des ascenseurs avants à babord.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-16-14-49-960

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-16-02-43-794

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-16-03-26-102

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-16-03-51-368

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-16-04-32-766

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Cédric
Aspirant
Aspirant
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 18:43

Bonjour Pascal,

Plus tu avances et plus je pense que ce serait un crime de recouvrir cette coque d'un pont d'envol !!

Very Happy

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 18:45

C'est pour cette raison qu'il sera démontable, Cédric.

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
papi45
Premier maître
Premier maître
papi45

Localisation : SEMOY ( a coté d'orleans )
Navire préféré : les gris surtout le richelieu

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 19:12

Bonsoir Pascal

Superbe réalisation , grandiose
Vue ton travail pourquoi ne pas l'avoir rendu fonctionnel? cela aurait été splendide aussi

Amitiés
Eric

_________________
Amitiés

Rico



<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 15_210
Revenir en haut Aller en bas
Canard
Maître principal
Maître principal
Canard

Localisation : Duclair (76 )

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 19:32

Iceman29 a écrit:
C'est pour cette raison qu'il sera démontable, Cédric.

Tant qu'à faire !!!! Et tant mieux, comme ça on se régale encore plus !

_________________
Philippe

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Bhe1010
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 20:16

Merci, et effectivement Papi, c'était une option et c'était dans mes cordes, j'y ai pensé au début, j'ai préféré me concentrer sur les détails et ne pas me laisser divertir par des montages mécaniques, ça demande beaucoup d'énergie et de patience supplémentaire. J'ai déjà mes avions semi-maquettes volantes pour ça.

Il faut se fixer des limites je pense, car tu peux vite être débordé et rater la maquette tout simplement, elle peut terminer à la poubelle, parfois...


papi45 a écrit:
Bonsoir Pascal

Superbe réalisation , grandiose
Vue ton travail pourquoi ne pas l'avoir rendu fonctionnel? cela aurait été splendide aussi

Amitiés
Eric

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Claude26
Quartier-maître de première classe
Quartier-maître de première classe
Claude26

Localisation : Drôme
Navire préféré : Portes-avions

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 20:58

Pfuuut ! Je vais finir par ne plus venir sur ta page sinon je vais laisser tomber le Sao Paulo, tu places le barre tellement haute...

C'est inhumain de travailler aussi bien !
Bon, allez, je vais quand même retourner à mon porte-avions...
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 21:10

En même temps Claude, au 1/200 c'est plus facile de rendre les choses, j'admire ceux qui font de la petite échelle, il faut vraiment être méticuleux.


J'arrive vraiment au bout de ma modification pour l'ascenseur auxilaire, ça ira plus vite pour les deux suivants, la marche à suivre est connue maintenant.

J'ai fini de monter complètement l'ascenseur Aux, j'avais ses 4 pieds à rajouter. On les voit bien sur le plan.

Restera à mettre de la patine sur tout ça sans tout s.loper..  Suspect

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-21-13-57-141

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-28-54-726

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-29-29-636

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-29-54-312

Il me reste les batayoles automatiques à fabriquer sur l'arrière de la zone uniquement, on les voit bien sur cette photo, ainsi que l'ascenseur Aux en position haute. Sur le plan elles sont notée "automatic stanchions" littéralement "Poteaux automatiques".

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-41-24-476

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-39-09-628

J'ai peint une possible ligne jaune autour de l'emplacement de l'ascenseur, je pense qu'on la distingue (peinture plus claire que le pont du hangar) sur la photo prise du pont d'envol (CV-6). Le masquage a été sportif..

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-53-18-520

Voilà, ça devait ressembler fortement à ça d'après les plans. Aucune photo originale sous ces angles malheureusement.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-33-38-284

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-33-57-130

Le Wildcat donne l'échelle.

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-20-37-33-033

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
papi45
Premier maître
Premier maître
papi45

Localisation : SEMOY ( a coté d'orleans )
Navire préféré : les gris surtout le richelieu

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 21:20

re Pascal

c'est superbe

Merci pour ta réponse

Je vais essayer de trouver le système pour faire fonctionner les ascenseurs pour le mien
si tu a une idée je suis preneur

Amitiés
Eric

_________________
Amitiés

Rico



<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 15_210
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 21:46

Je vais y réfléchir mais je ne te promet rien, Eric.

Un petite dernière ce soir pour la motivation du lundi.. Wink

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Screenshot-2020-05-03-21-43-04-943

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 21:55

Superbe !
Tu vas faire de même pour les deux autres ascenseurs ? L'ennui est que si tu en représentes un (ou deux) au niveau du pont d'envol, il va falloir scratcher l'ascenseur auxiliaire dessous car le puits sera visible par les ouvertures latérales.
Difficile d'opter pour fermer les rideaux métalliques latéraux : cela masquerait tout le travail réalisé sous le plafond du hangar et son éclairage. Dommage.
La solution la plus économique serait de représenter les deux autres baissés au niveau du hangar... mais là cela risque de te gêner pour "peupler" le pont d'envol.
C'est l'ennui des grandes échelles : comme on en voit plus... il faut en détailler plus Suspect Vive le 2 000e Clown2

D'après le plan le puits avant servait au stockage de matériel pour les équipages (?), le puits central à celui des pièces de rechange métalliques (poutrelles, tuyaux) et le puits arrière à celui des pièces de bois (poutres, madriers, planches) : les ascenseurs auxiliaires permettaient de hisser tout cela au niveau du hangar.
Choix cornélien s'il en est drunken
_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.
Espérons que le fond de la mer est étanche.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.
Revenir en haut Aller en bas
Iceman29
Premier maître
Premier maître
Iceman29

Localisation : Bretagne

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 22:10

@Bruno
Merci pour les précisions.

Les deux autres seront en position haute, les vérins ne seront pas coller aux plateformes afin de pouvoir retirer le pont plus facilement.
Je vais donc faire la même chose pour les deux autres avec peut être un ascenseur auxiliaire stationné au pont 2 avec des caisses en bois en cours de déplacement, etc.

Je compte mettre peut être un ou deux avions + ailes, saisies au plafond. Il y a pas mal de passerelles à rajouter au plafond, on les voit bien sur certaines photos, elle devait permettre de faire la manutention des avions collées au plafond. On ne les verra que lorsque le pont sera retiré je pense, à moins de se baisser..Very Happy

Un maximum de rideau métallique seront ouverts ou au 2/3, pas tous bien sûr.

_________________
Pascal.

« La seule excuse valable quand on crée un objet inutile, c'est de l'admirer intensément. »
Oscar Wilde.

Projets en cours:

• Pétrolier T2 Pamancet 1/200: https://www.laroyale-modelisme.net/t25224-topic
• Bismarck 1/200: https://www.laroyale-modelisme.net/t24742-topic
• La Fauvette 1/200: https://www.laroyale-modelisme.net/t24763-topic
• Hornet CV-8 1/200 : https://www.laroyale-modelisme.net/t24846-topic
Revenir en haut Aller en bas
Starlord
Second Maître
Second Maître
Starlord

Navire préféré : DKM et Royal NAVY

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyDim 03 Mai 2020, 22:31

Ça va être énorme.
Revenir en haut Aller en bas
bgire
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
bgire

Localisation : La Rochelle (région A.POI.L)
Navire préféré : Celui-là

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 Empty
MessageSujet: Re: << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>   << USS Hornet CV-8 Merit International | N° 62001 | 1:200 >> - Page 5 EmptyLun 04 Mai 2020, 00:03

Ouais... j'en bave d'avance : je sens qu'on va en prendre plein les yeux.
_Bruno

_________________
C'est curieux chez les marins, ce besoin de faire des phrases.
Espérons que le fond de la mer est étanche.
Une journée au cours de laquelle on n'a pas ri est une journée perdue.
Si on bricolait plus souvent on aurait moins la tête aux bêtises.
Revenir en haut Aller en bas

<< USS Hornet CV-8 Merit International | N° 62001 | 1:200 >>
Revenir en haut
Page 5 sur 13Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 11, 12, 13  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
